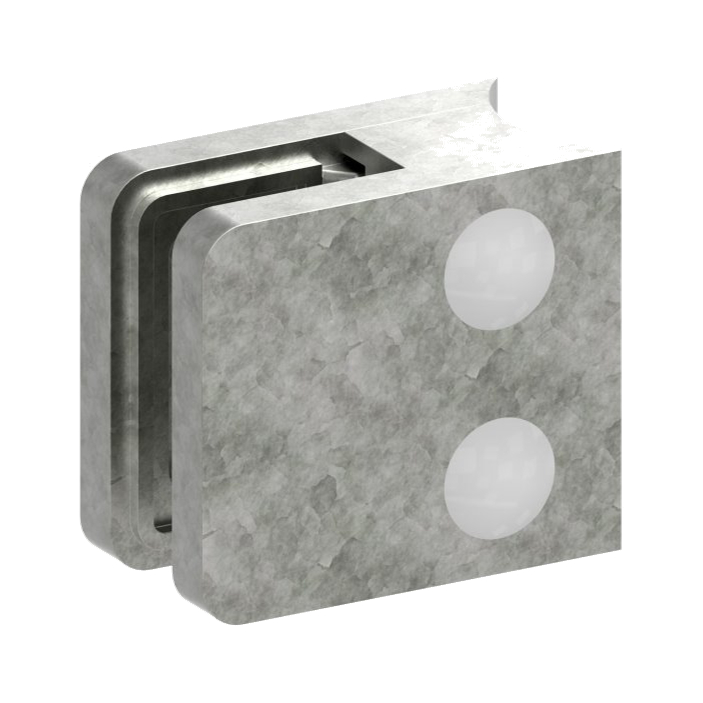

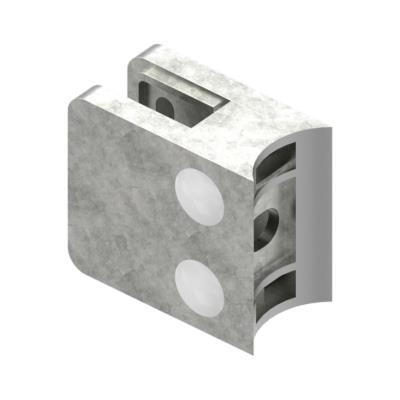

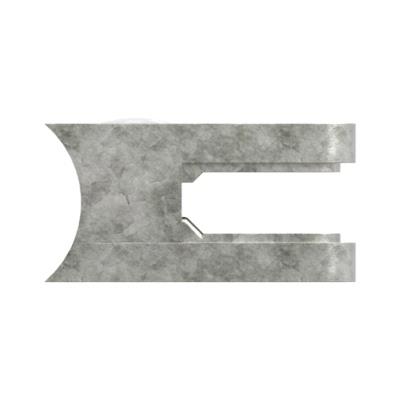

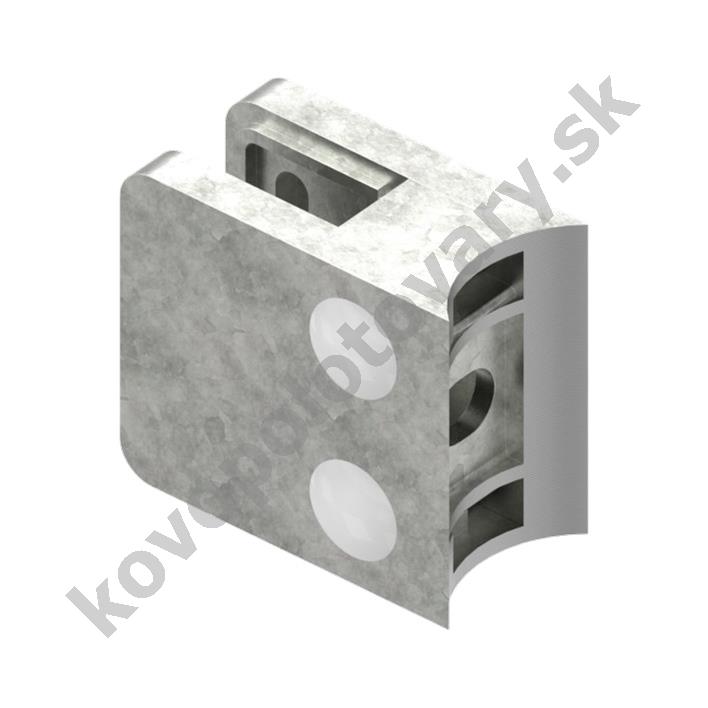

1133-ZN0 - ZAMAK držiak skla na rúrku pr. 33,7 mm - model 11, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

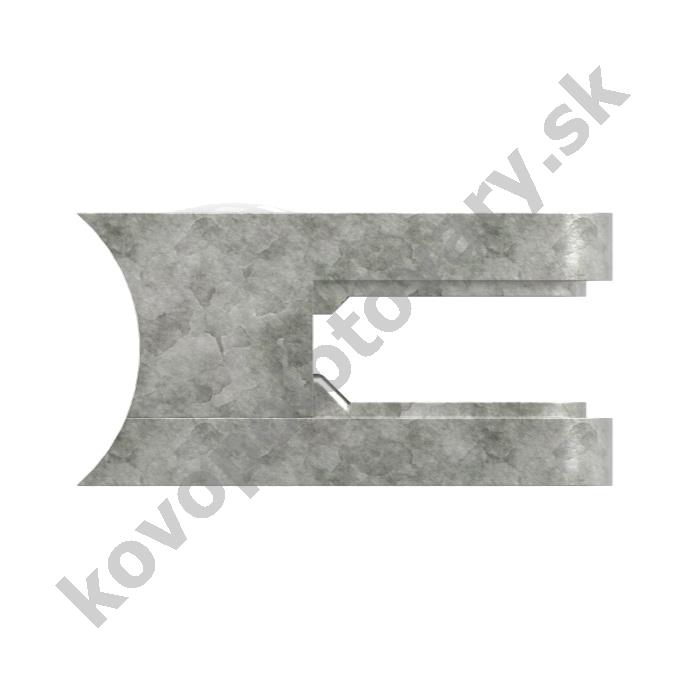

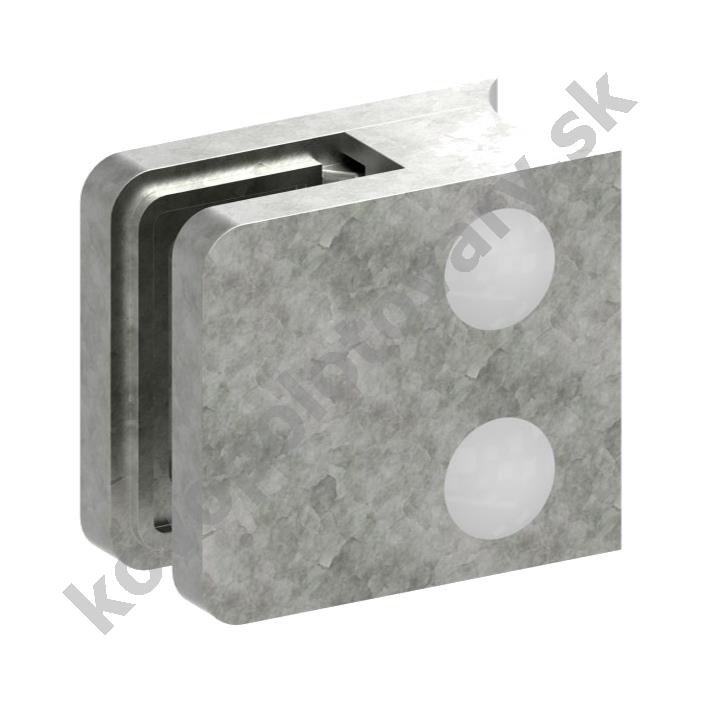

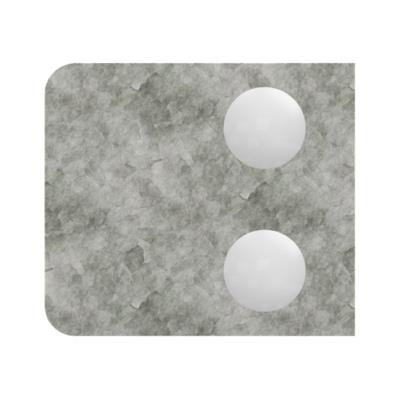

ZAMAK držiak skla a plechu, model 11. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Pri montáži zábradlia s bočným kotvením odporúčame použiť iný model držiaku so zaisťovacími čapmi alebo podperami zabraňujúcimi vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu. Model 31 má rovnaké rozmery a umožňuje použiť zaisťovacie prvky, nájdete ho v záložke "Alternatívy" na karte tohto produktu.
Držiaky na rúrku pr. 33,7 mm nemožno použiť na rohový stĺpik v uhle 90°.

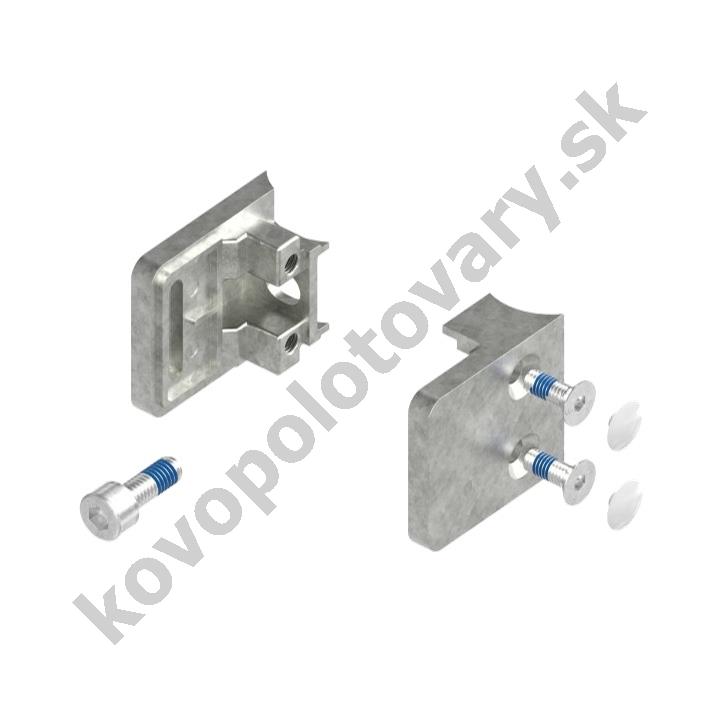

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku

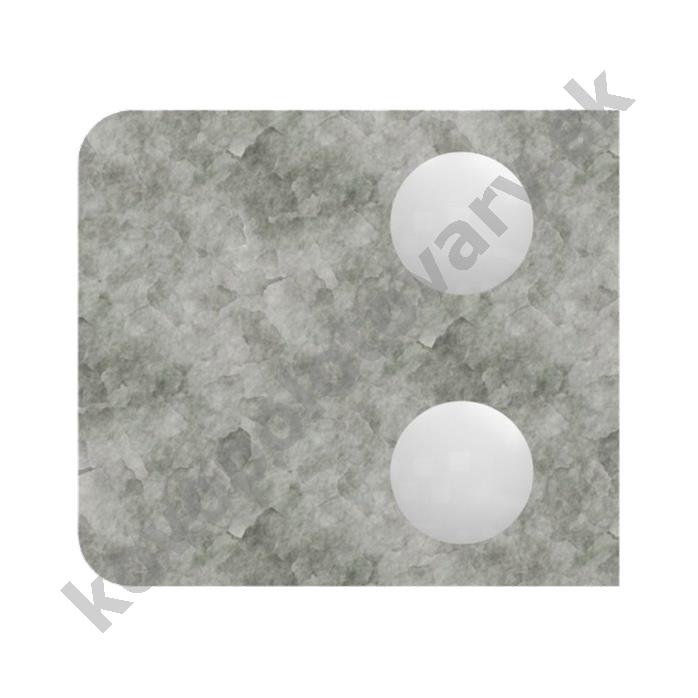

- 2x Krytka skrutky
Technické informácie:
- Tvar: hranatý
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 6 - 10,76 mm
- Uchytenie: na stĺpik pr. 33,7 mm
- Materiál: ZAMAK (tlaková zliatina zinku, hliníka, horčíka a medi)

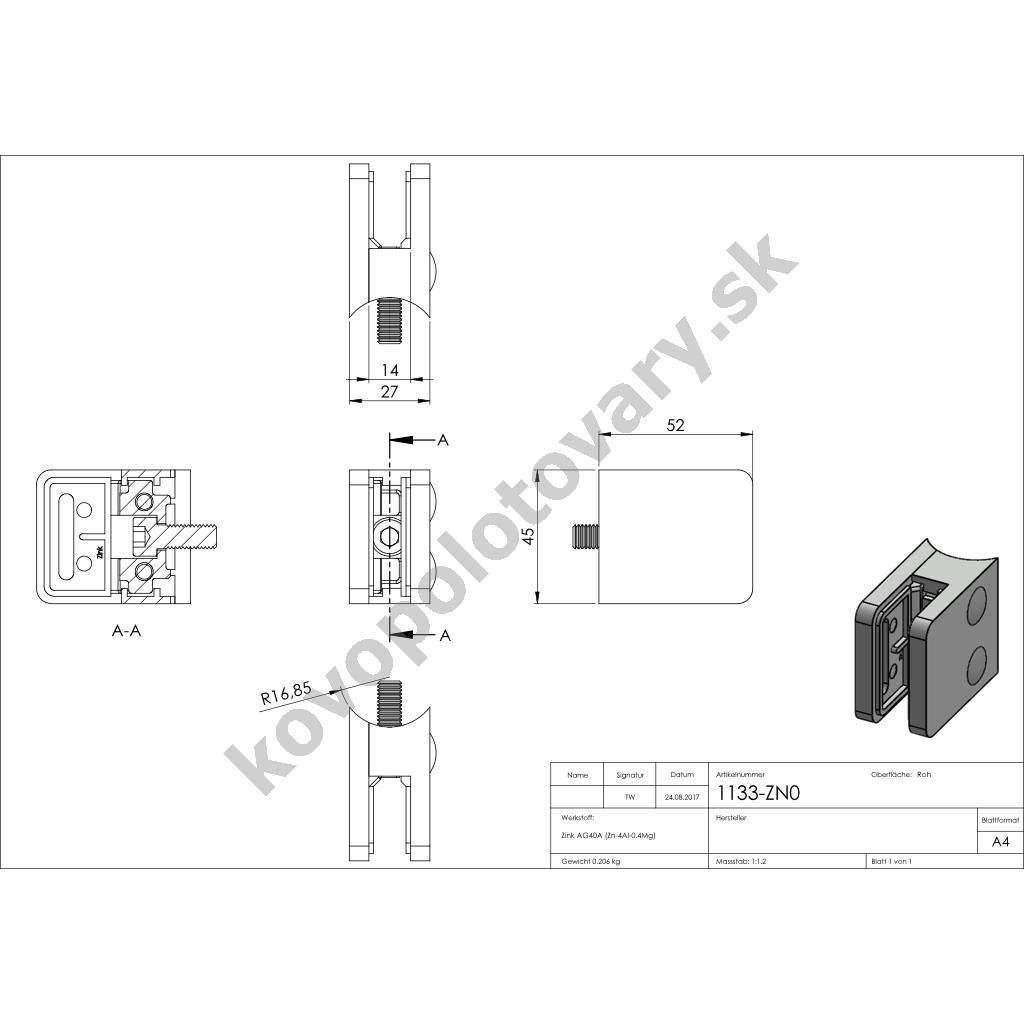

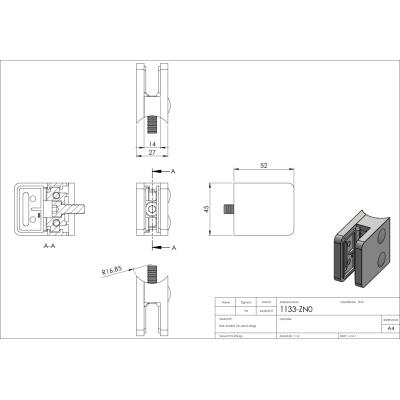

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchytenie | na rúrku pr. 33,7 mm |
| Typ závitu | M8 |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 6 mm |
| Pre hrúbku výplne | 6,76 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 45 mm |
| Výška | 45 mm |
| Hĺbka | 26 mm |
| Zaisťovací čap | nie |
| Zaisťovacia podpera | nie |
| Tvar držiaku | hranatý |
| Model | 11 |
Súvisiace položky
1101-GU - tesnenie do držiaka skla a plechu - model 11, pre plech 1,5 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 1,5;
Kód položky:1101-GU
1102-GU - tesnenie do držiaka skla a plechu - model 11, pre plech 2 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 2;
Kód položky:1102-GU
1103-GU - tesnenie do držiaka skla a plechu - model 11, pre plech 3 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 3;
Kód položky:1103-GU
1104-GU - tesnenie do držiaka skla a plechu - model 11, pre plech 4 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 4;
Kód položky:1104-GU
1106-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 6 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 6;
Kód položky:1106-GU
1107-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 6,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 6,76;
Kód položky:1107-GU
1108-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 8 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 8;
Kód položky:1108-GU
11095-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 9,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 9,52;
Kód položky:11095-GU
1109-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 8,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 8,76;
Kód položky:1109-GU
1110-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 10 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 10;
Kód položky:1110-GU
1111-GU - tesnenie do držiaka skla a plechu - model 11, pre sklo 10,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 11; Pro tloušťku výplně: 10,76;
Kód položky:1111-GU
55120-240 - nerezová rúrka pr. 33,7 x 2 mm, AISI 304 brus, pre madlo a stĺpik nerezového zábradlia
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr: 33,7; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55120-240
Podobné položky
3133-ZN0 - ZAMAK držiak skla na rúrku pr. 33,7 mm - model 31, pre nerezové zábradlie
Hloubka: 26; Materiál: ZAMAK; Model: 31; Povrchová úprava: bez úpravy; Pro tloušťku výplně: 1,5; 10; 10,76; 2; 3; 4; 6; 6,76; 8; 8,76; 9,52; Šířka: 45; Tvar držáku: hranatý; Typ závitu: M8; Uchycení: na trubku pr. 33,7 mm; Výška: 45; Zajišťovací čep: volitelné; Zajišťovací podpěra: volitelné;
Kód položky:3133-ZN0
