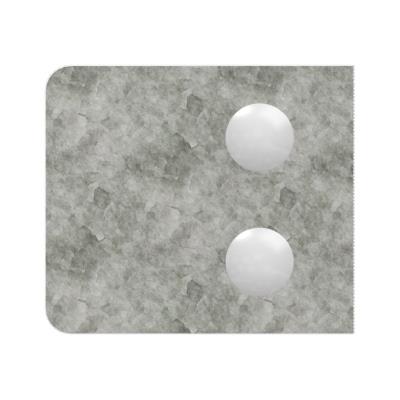

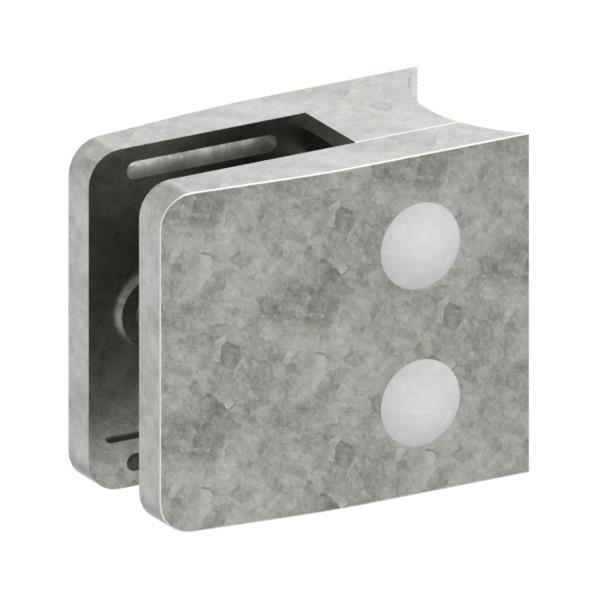

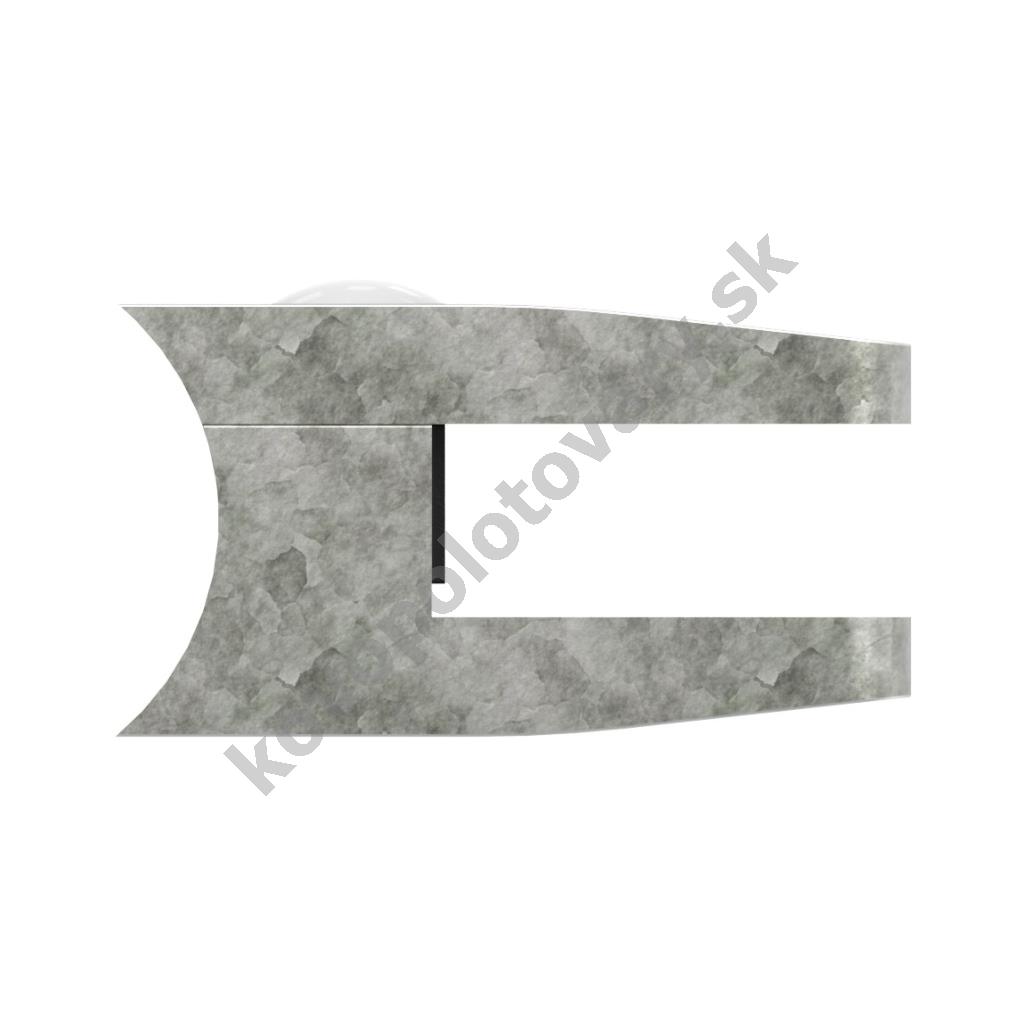

1442-ZN0 - ZAMAK držiak skla na rúrku pr. 42,4 mm - model 14, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

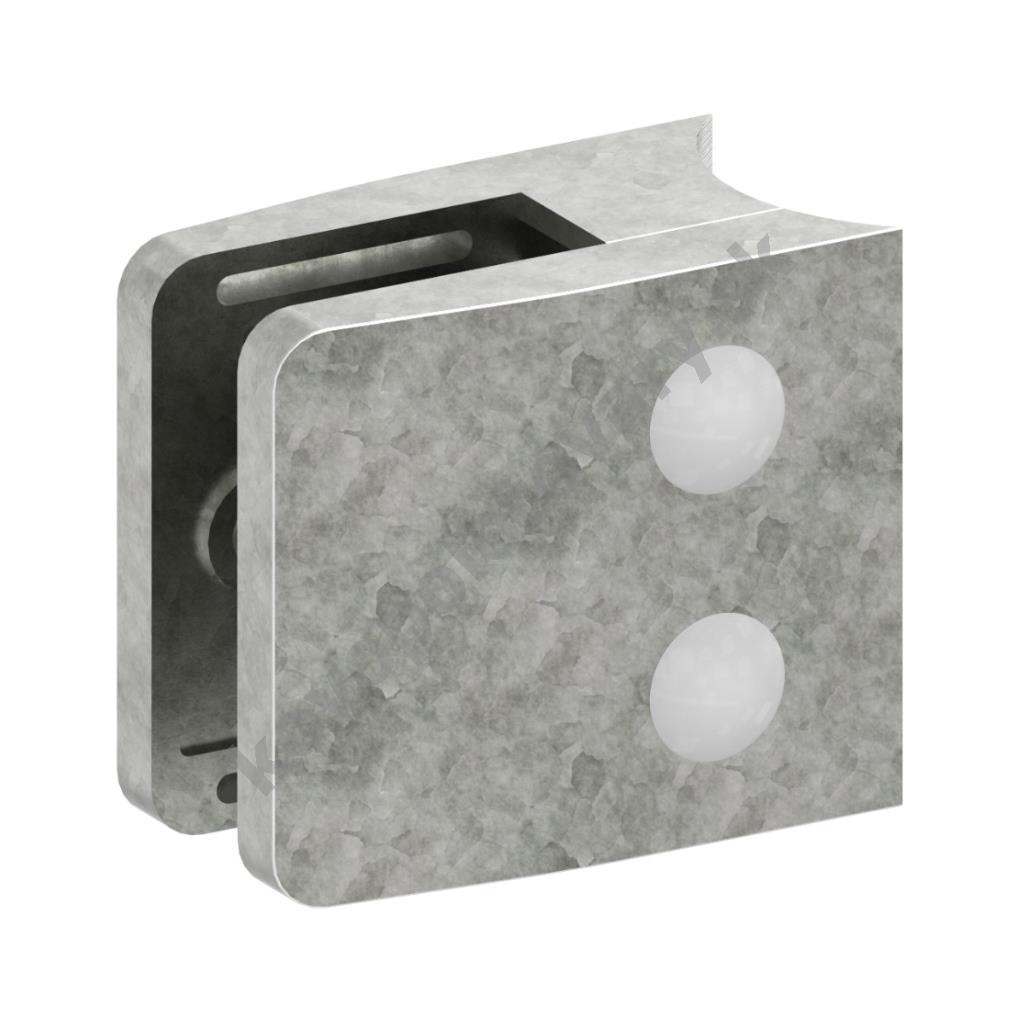

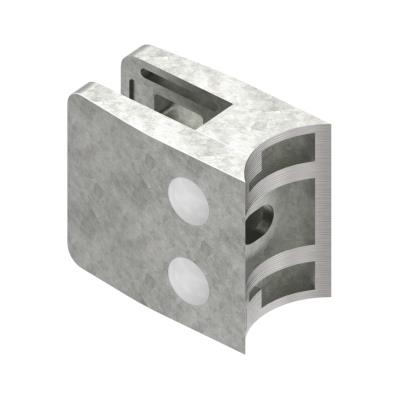

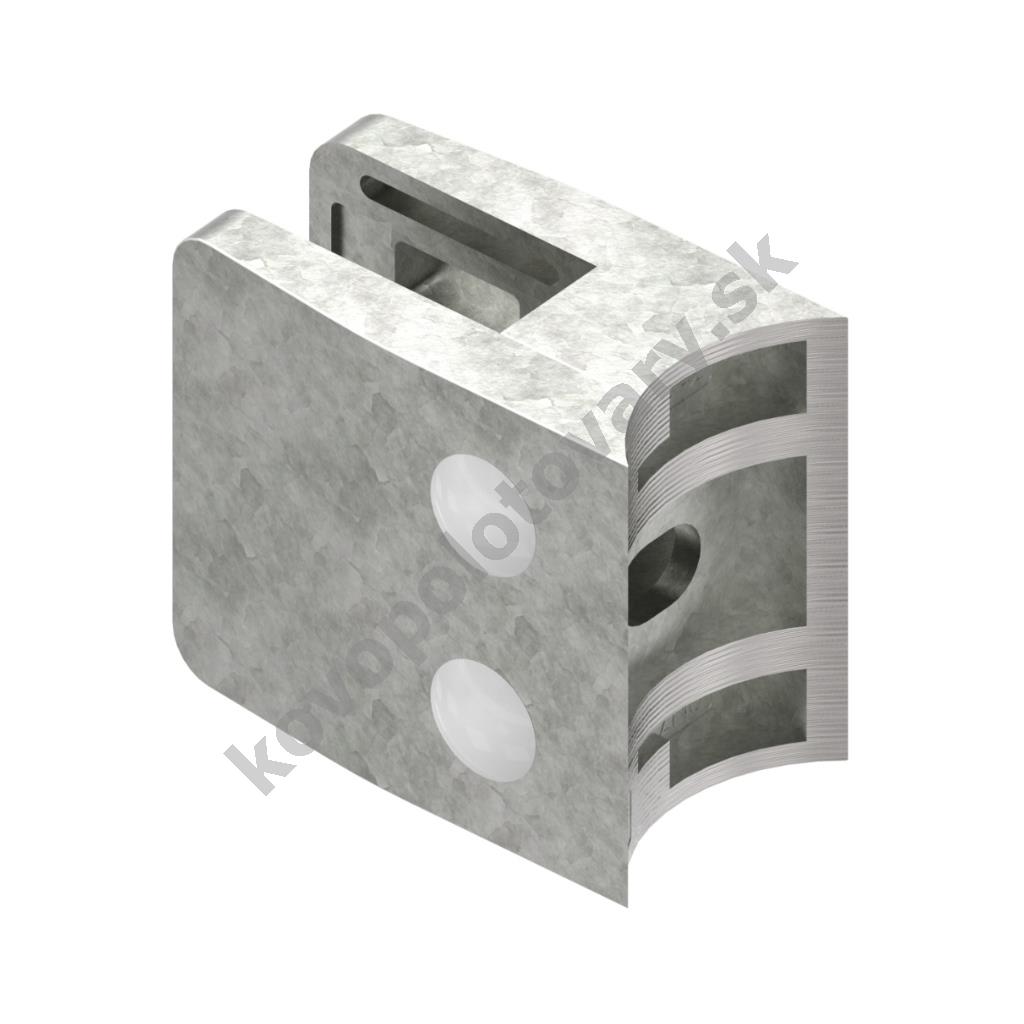

ZAMAK držiak skla a plechu, model 14. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Zaisťovací čap je súčasťou balenia a podperu nájdete v záložke "Príslušenstvo" na karte tohto produktu.
Držiaky model 14 na rúrku pr. 42,4 mm nemožno použiť na rohový stĺpik v uhle 90°.

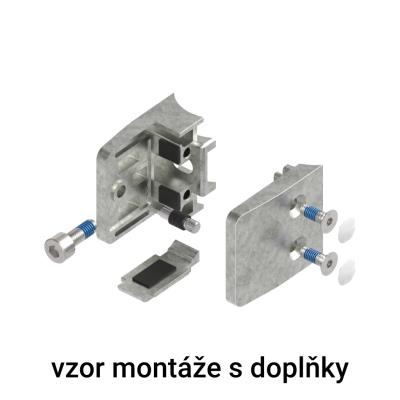

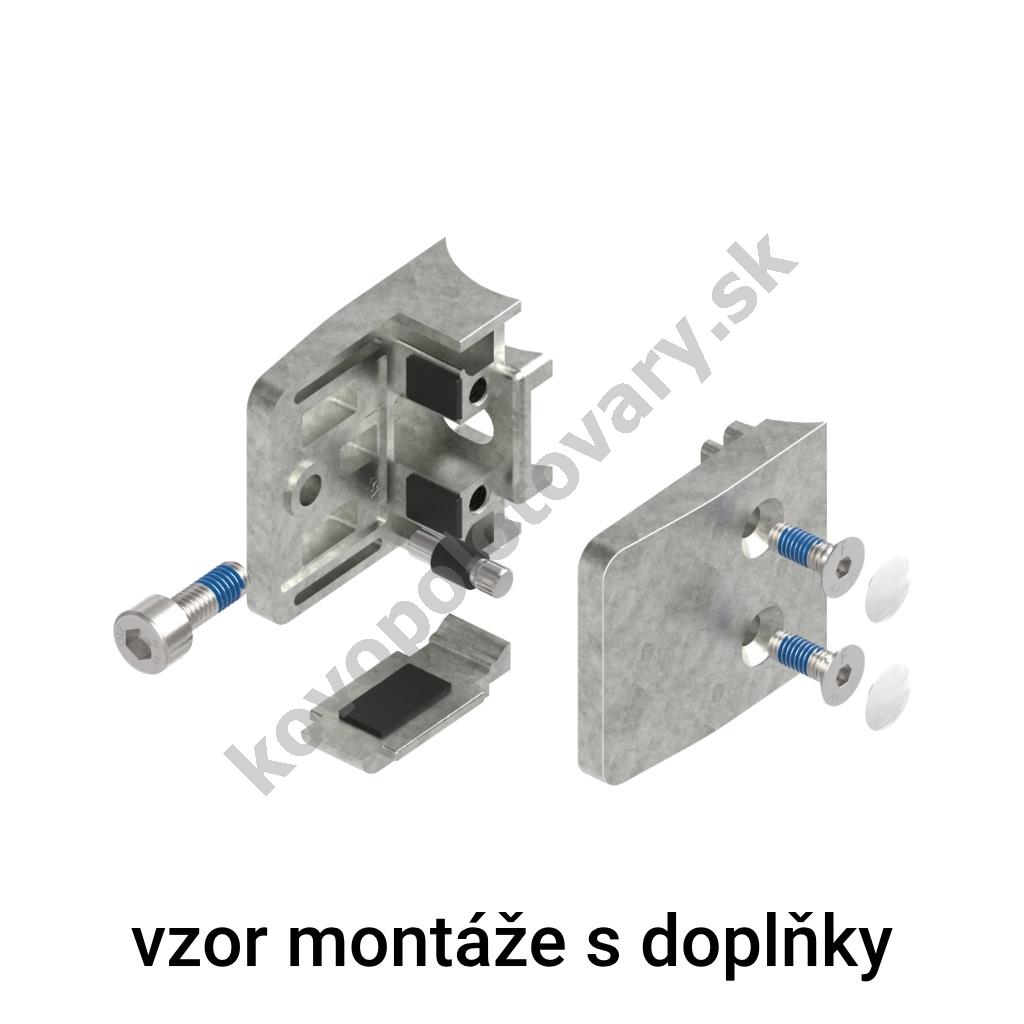

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
- 1x Zaisťovací čap
Technické informácie:
- Tvar: hranatý
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 8 - 12,76 mm
- Uchytenie: na stĺpik pr. 42,4 mm
- Materiál: ZAMAK (tlaková zliatina zinku, hliníka, horčíka a medi)

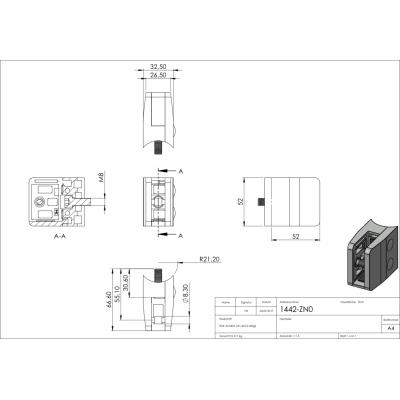

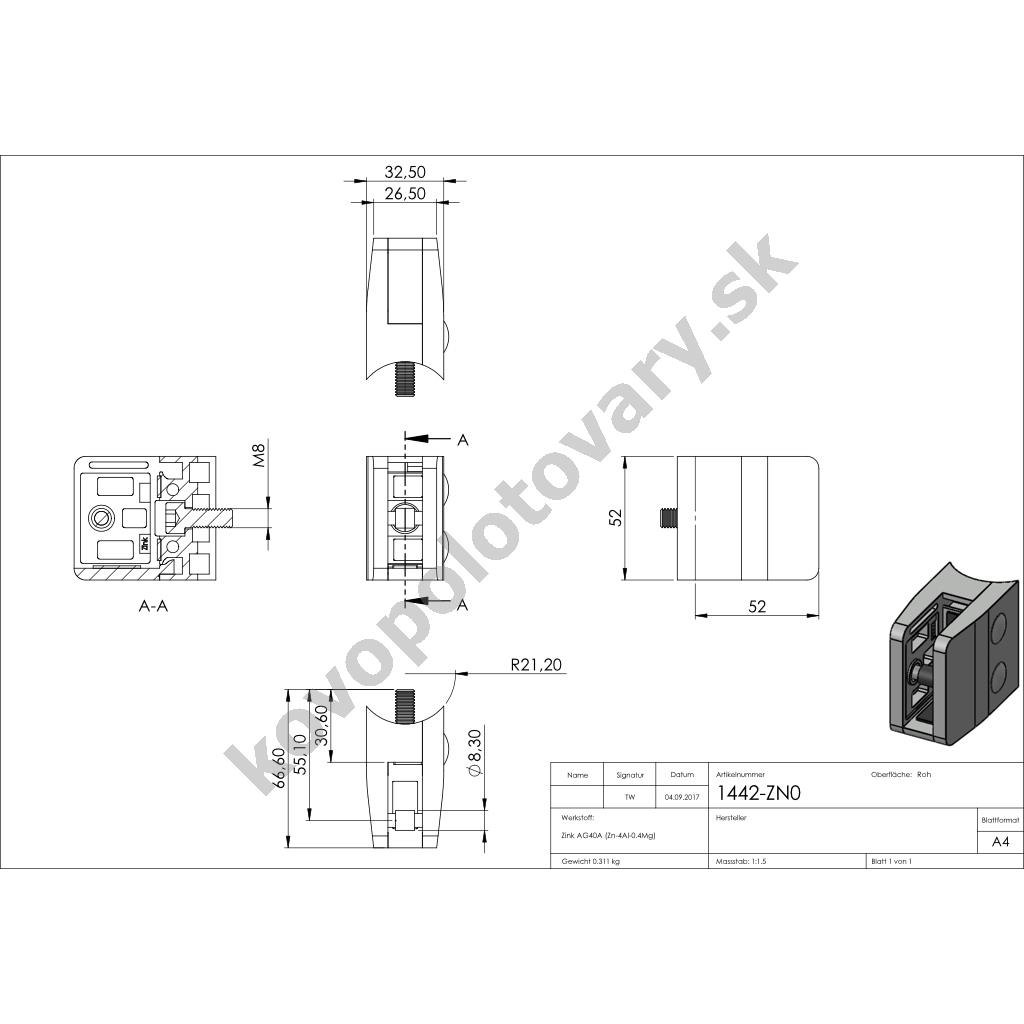

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchytenie | na rúrku pr. 42,4 mm |
| Typ závitu | M8 |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 11,52 mm |
| Pre hrúbku výplne | 12 mm |
| Pre hrúbku výplne | 12,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 52 mm |
| Výška | 52 mm |
| Hĺbka | 32,5 mm |
| Zaisťovací čap | áno |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | hranatý |
| Model | 14 |
