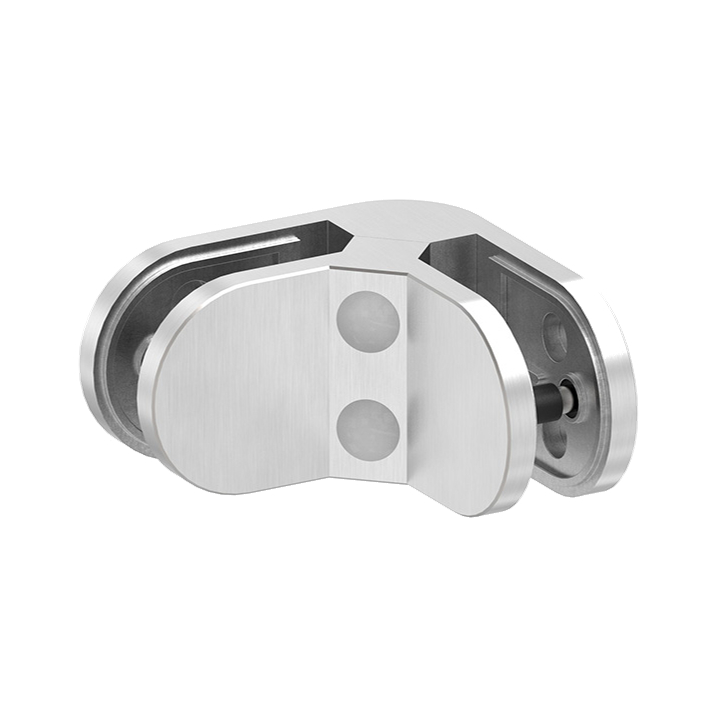

23-V4A-90 - nerezový držiak skla - model 23, rohová spojka 90°, AISI 316 brus, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Nerezový držiak skla a plechu, model 23. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Pri montáži doporučujeme použiť zaisťovacie čapy zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Zaisťovacie čapy sú súčasťou balenia.

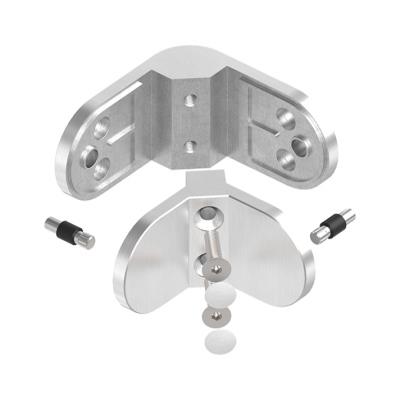

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x25 pre kompletizáciu držiaku
- 2x Krytka skrutky
- 2x Zaisťovací čap
Technické informácie:
- Tvar: oblý
- Uhol: 90°
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 6 - 12,76 mm
- Uchytenie: na sklo
- Materiál: nerezová oceľ
- Trieda ocele: AISI 316 (A4)
- Povrchová úprava: mat / brus (K240)
- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | oceľ nerezová |
| Trieda ocele | AISI 316 (A4) |
| Povrchová úprava | mat / brus K240 |
| Uchytenie | na sklo |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 11,52 mm |
| Pre hrúbku výplne | 12 mm |
| Pre hrúbku výplne | 12,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 6 mm |
| Pre hrúbku výplne | 6,76 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 82 mm |
| Výška | 45 mm |
| Hĺbka | 30 mm |
| Zaisťovací čap | áno |
| Zaisťovacia podpera | nie |
| Tvar držiaku | oblý |
| Model | 23 |
