3000-ZN0 - ZAMAK držiak skla na rovinu - model 30, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

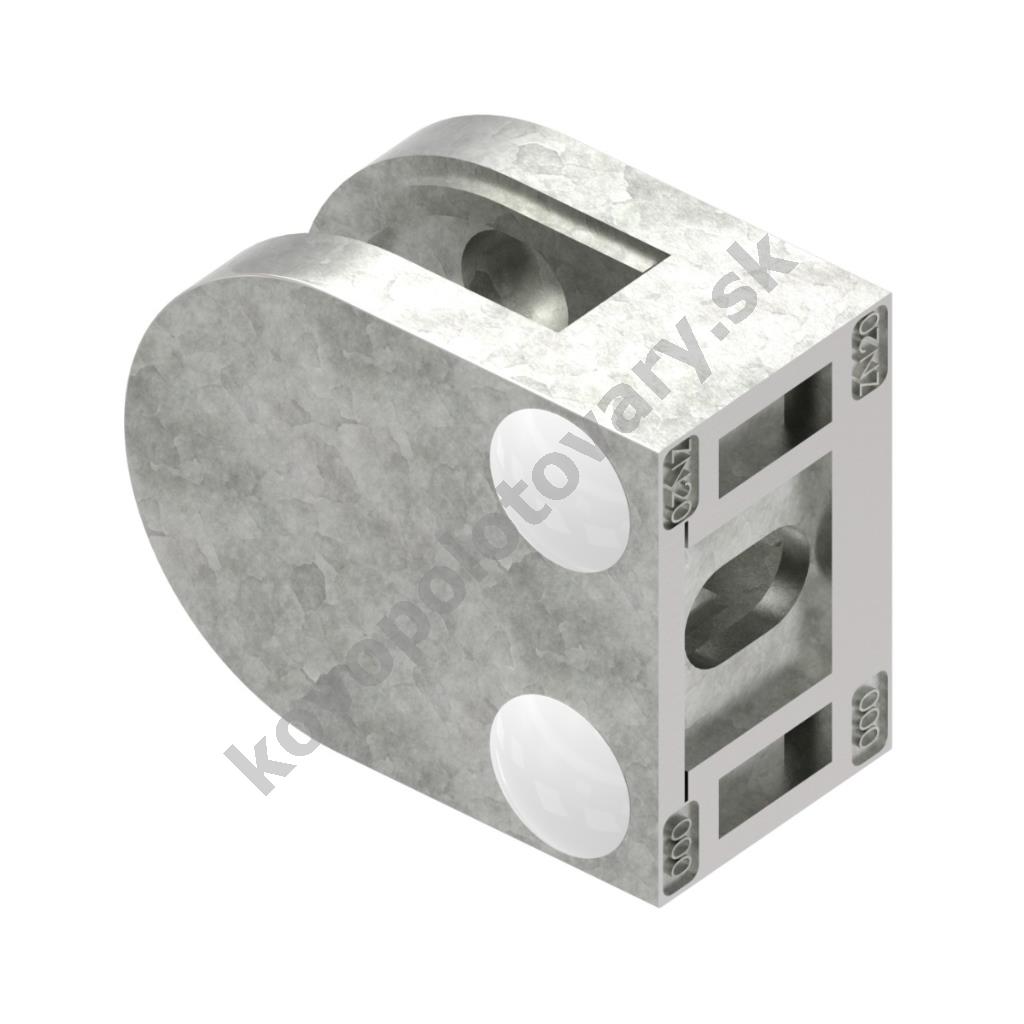

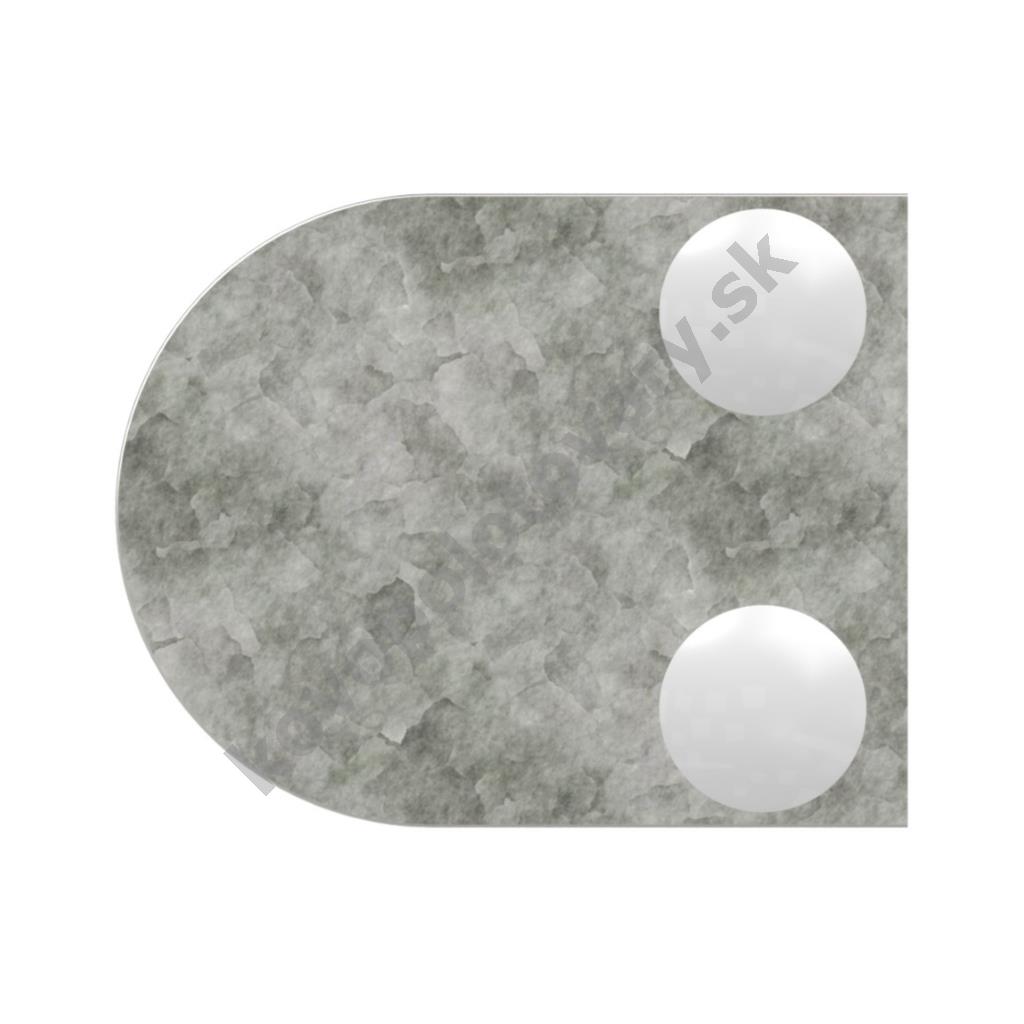

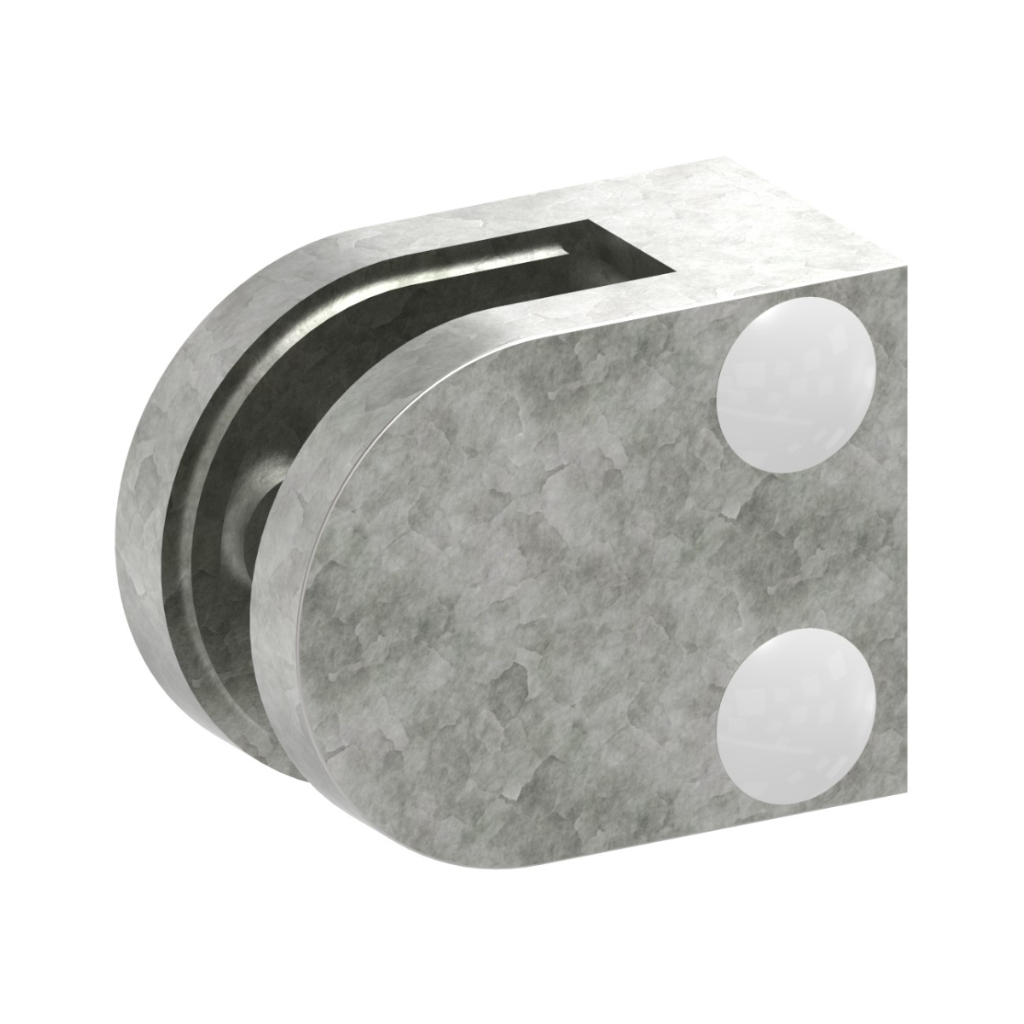

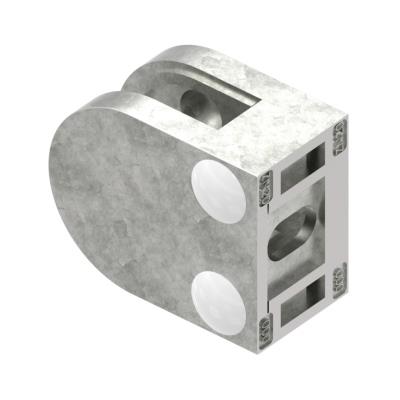

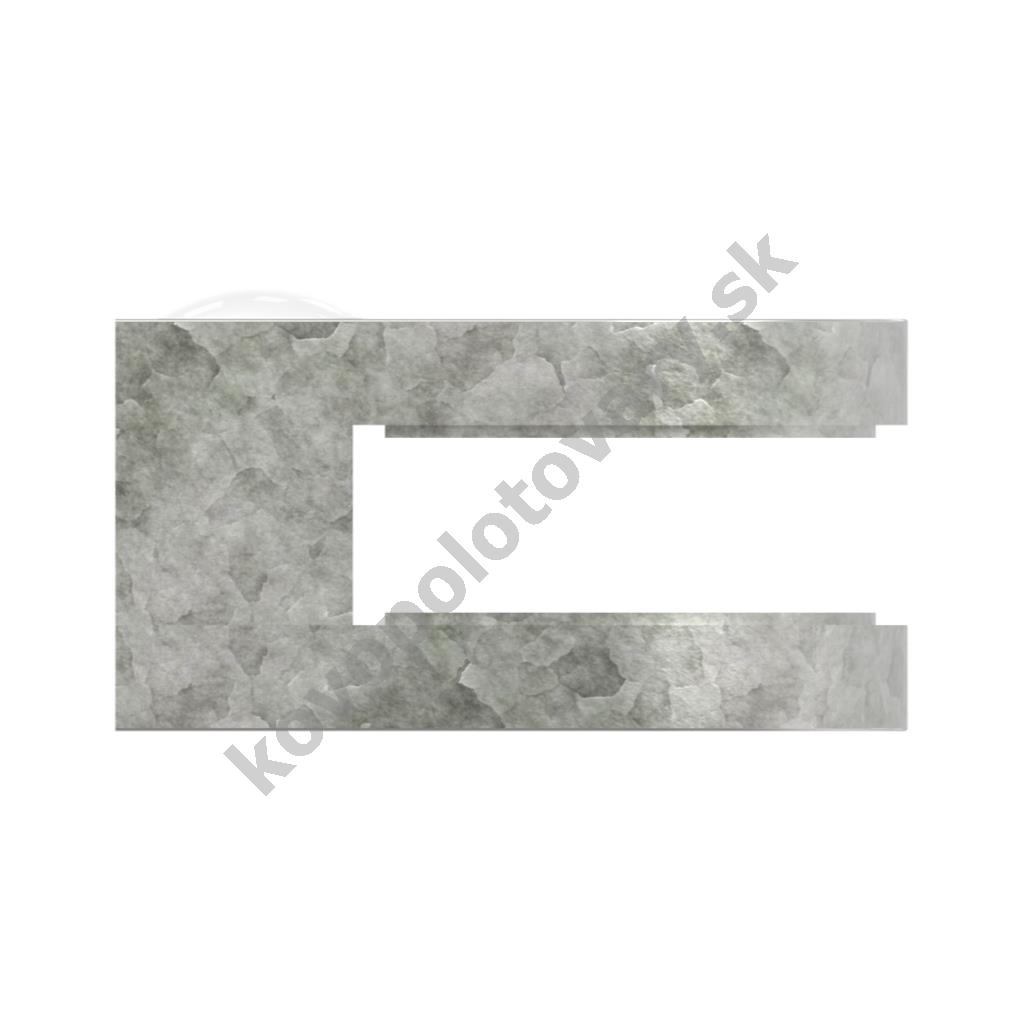

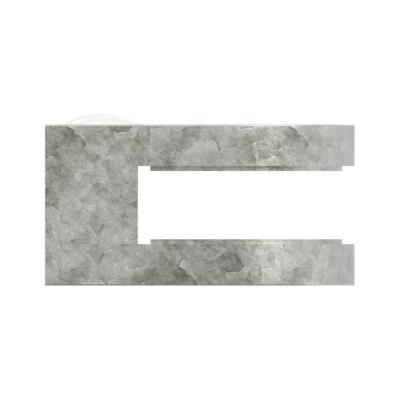

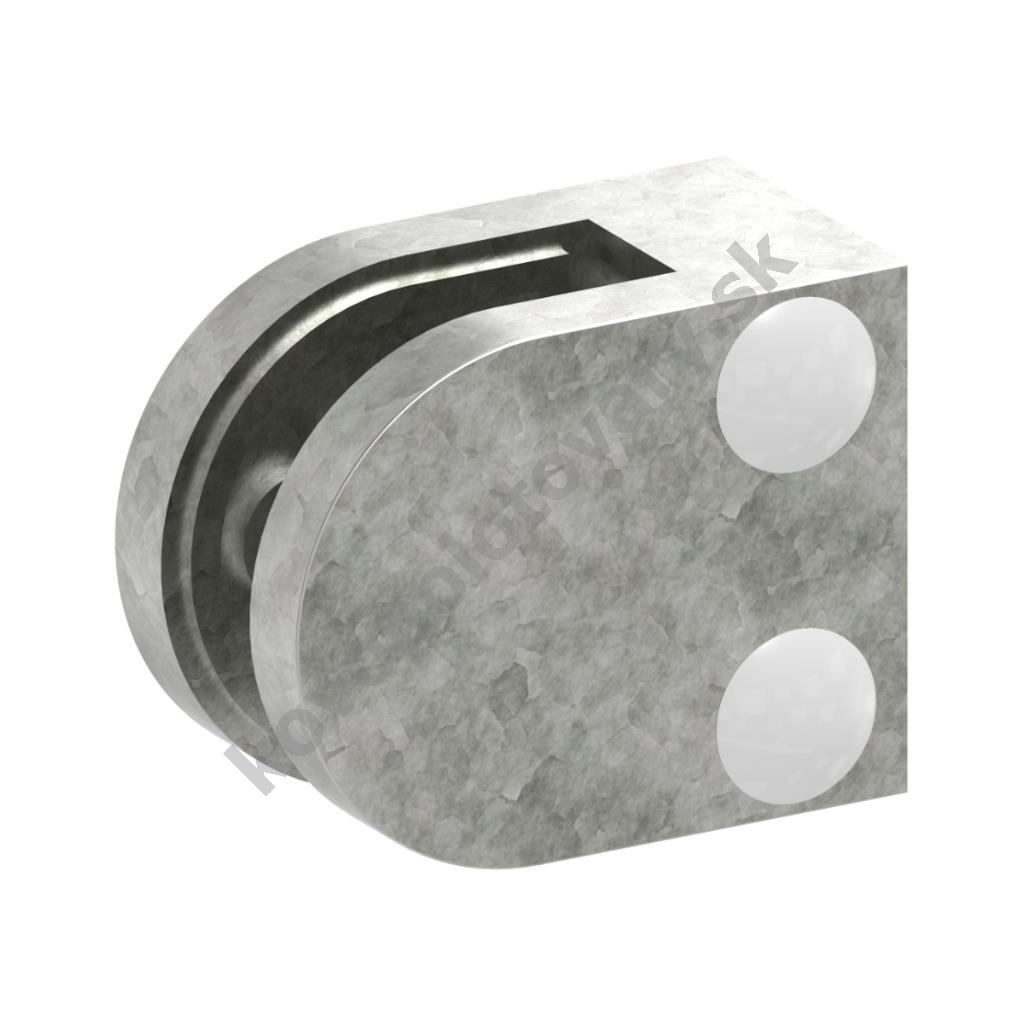

ZAMAK držiak skla a plechu, model 30. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.
Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.

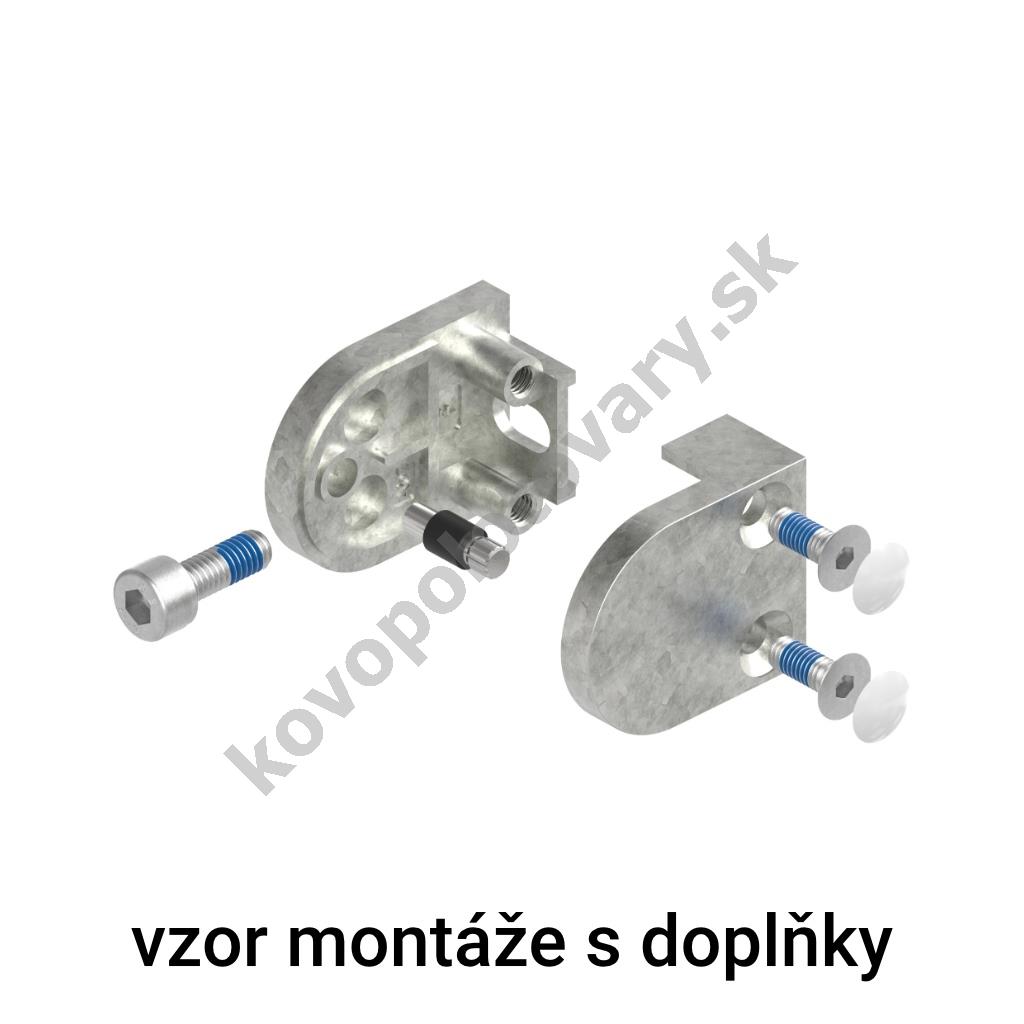

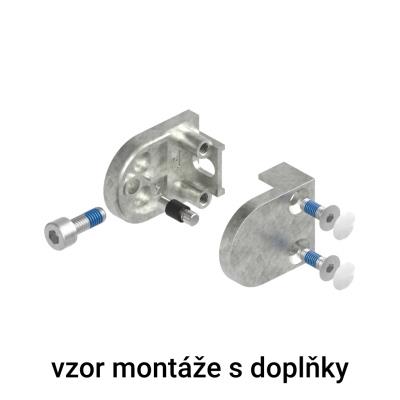

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: oblý
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 6 - 10,76 mm
- Uchytenie: na rovinu
- Materiál: ZAMAK (tlaková zliatina zinku, hliníka, horčíka a medi)

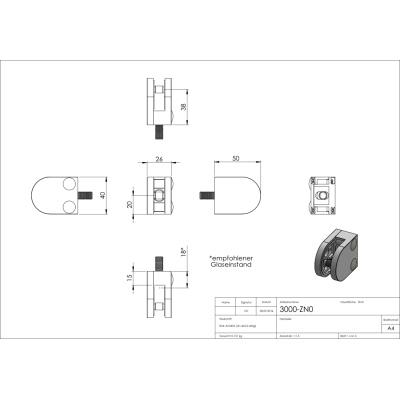

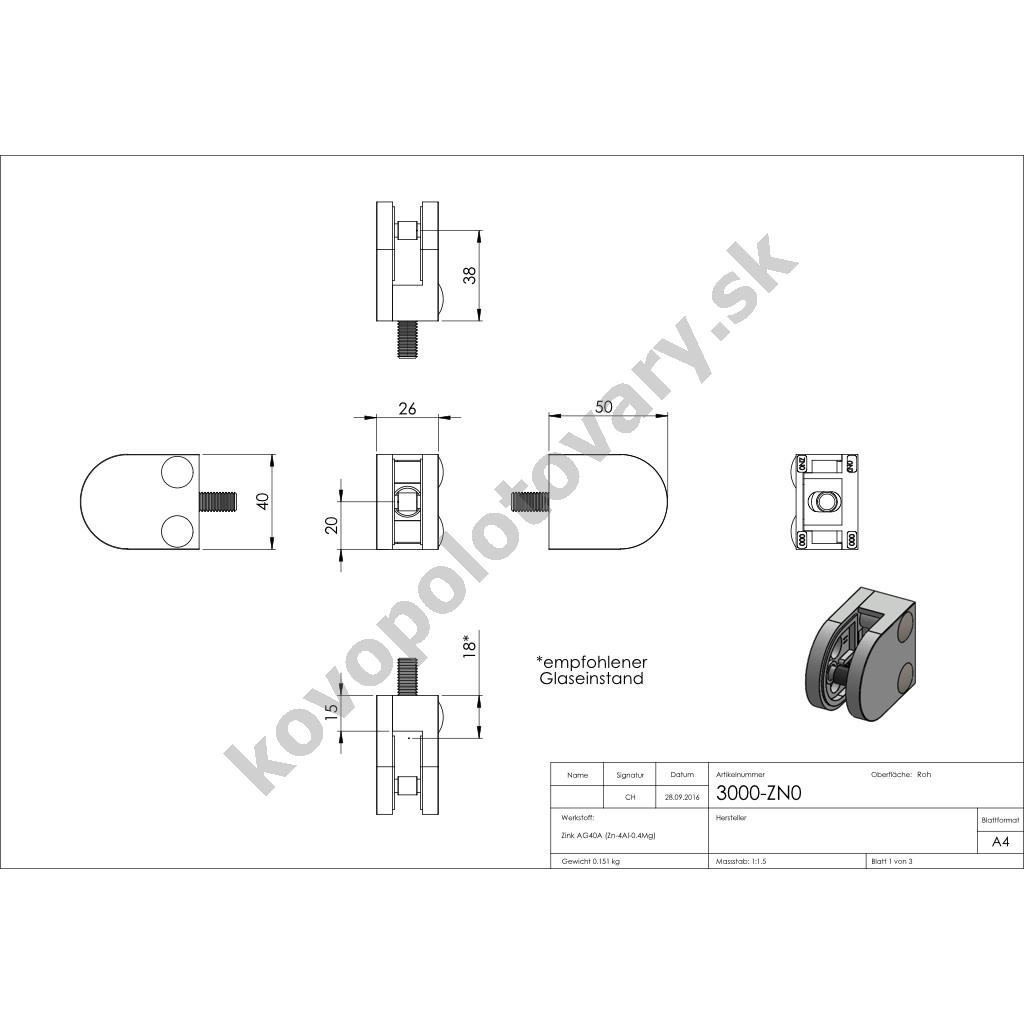

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | ZAMAK |
| Povrchová úprava | bez úpravy |
| Uchytenie | na rovinu |
| Typ závitu | M8 |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 6 mm |
| Pre hrúbku výplne | 6,76 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Šírka | 50 mm |
| Výška | 40 mm |
| Hĺbka | 26 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | nie |
| Tvar držiaku | oblý |
| Model | 30 |
Súvisiace položky
3001-GU - tesnenie do držiaka skla a plechu - model 30, pre plech 1,5 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 1,5;
Kód položky:3001-GU
3002-GU - tesnenie do držiaka skla a plechu - model 30, pre plech 2 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 2;
Kód položky:3002-GU
3003-GU - tesnenie do držiaka skla a plechu - model 30, pre plech 3 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 3;
Kód položky:3003-GU
3004-GU - tesnenie do držiaka skla a plechu - model 30, pre plech 4 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 4;
Kód položky:3004-GU
3006-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 6 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 6;
Kód položky:3006-GU
3007-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 6,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 6,76;
Kód položky:3007-GU
3008-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 8 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 8;
Kód položky:3008-GU
3009-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 8,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 8,76;
Kód položky:3009-GU
3010-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 10 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 10;
Kód položky:3010-GU
3011-GU - tesnenie do držiaka skla a plechu - model 30, pre sklo 10,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 30; Pro tloušťku výplně: 10,76;
Kód položky:3011-GU
30-Stift - nerezový zaisťovací čap do držiaka skla a plechu - model 30, AISI 316, pre nerezové zábradlie a schodisko
Materiál: ocel nerezová; Model: 30; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:30-Stift
Nerezové madlo zábradlia - hranol profilu 40x40 x 2 mm brus
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Průměr / průřez : 40 x 40; Tloušťka: 2; Třída oceli: AISI 304 (A2); Prodejní délka: 1; 2; 3; 4; 5; 6;
Kód položky:55400-240
