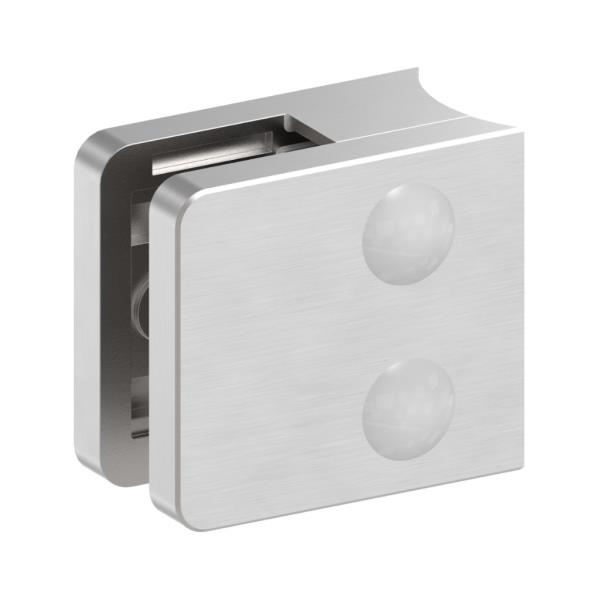

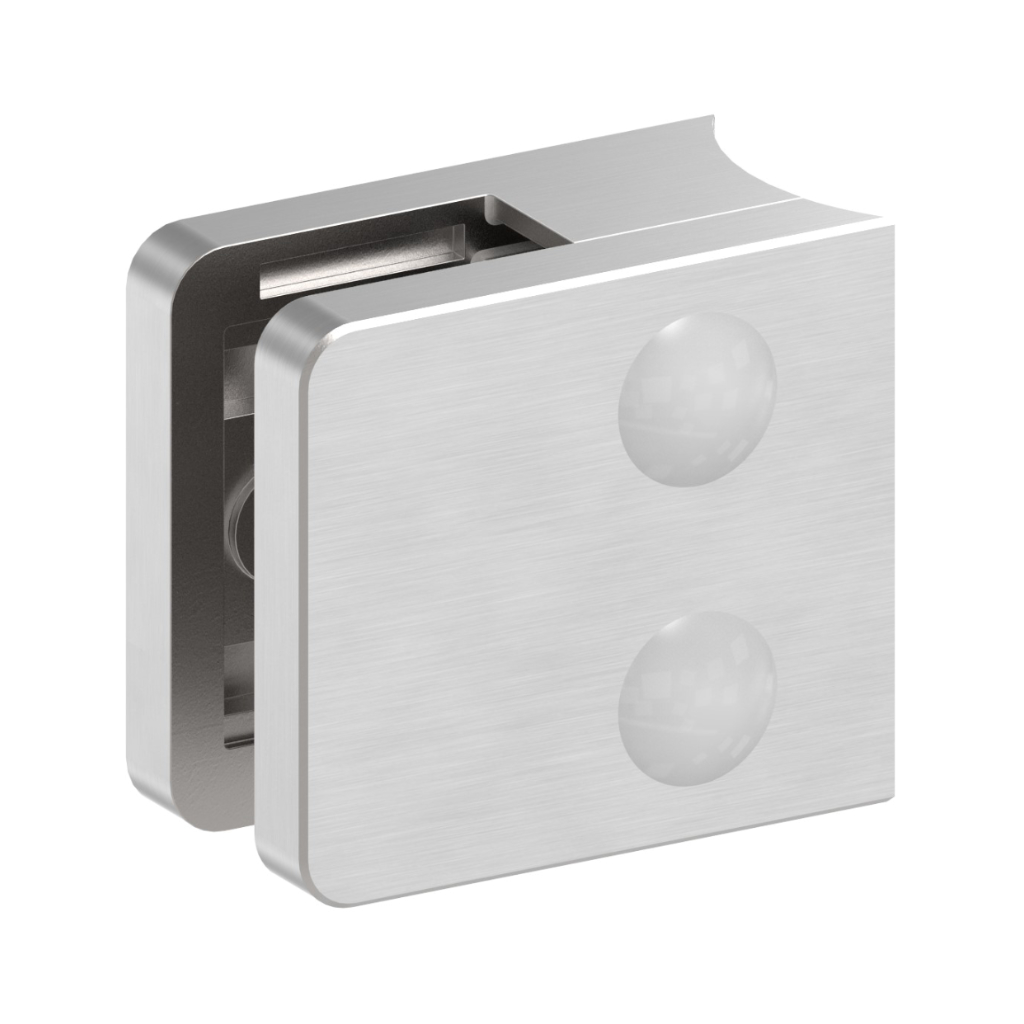

3142-V4A - nerezový držiak skla na rúrku pr. 42,4 mm - model 31, AISI 316 brus, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

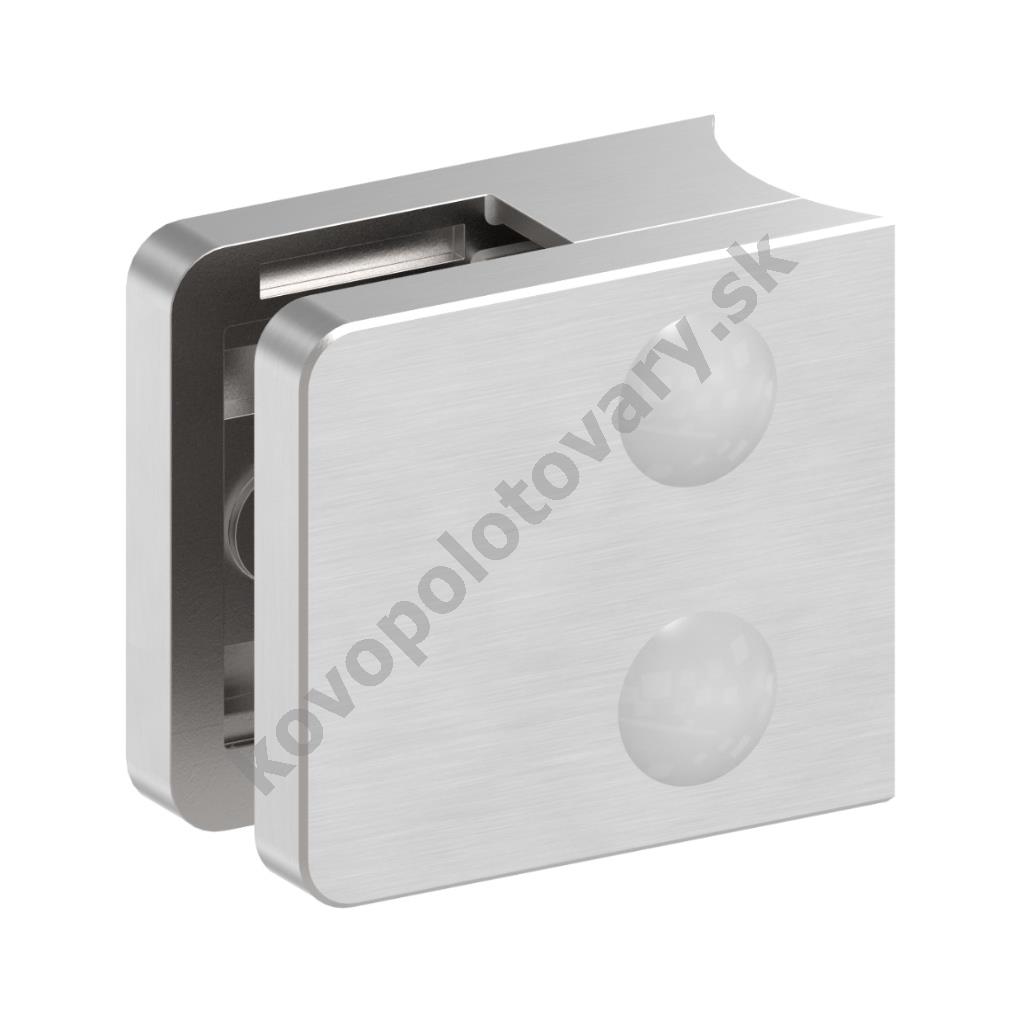

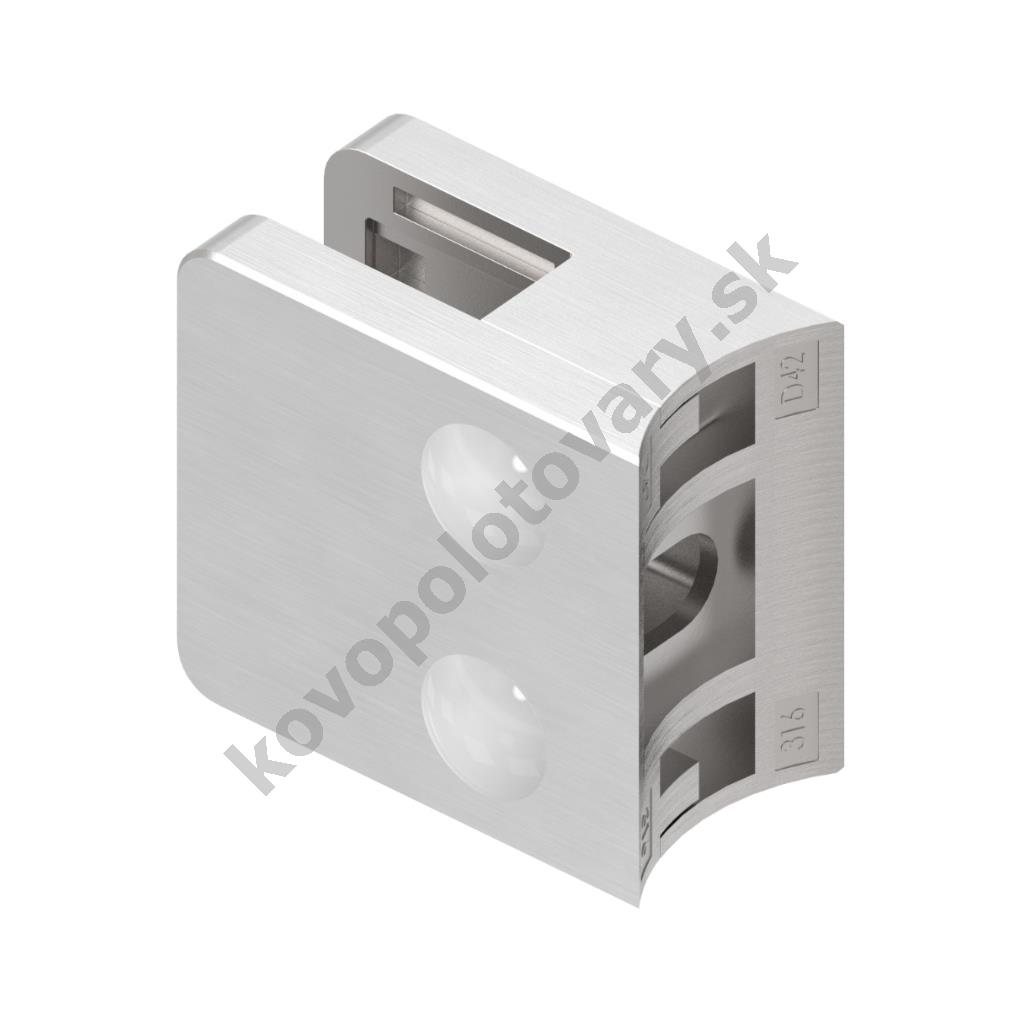

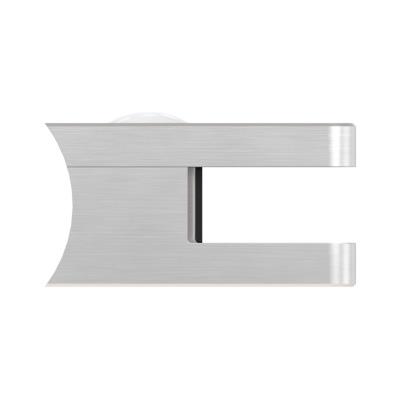

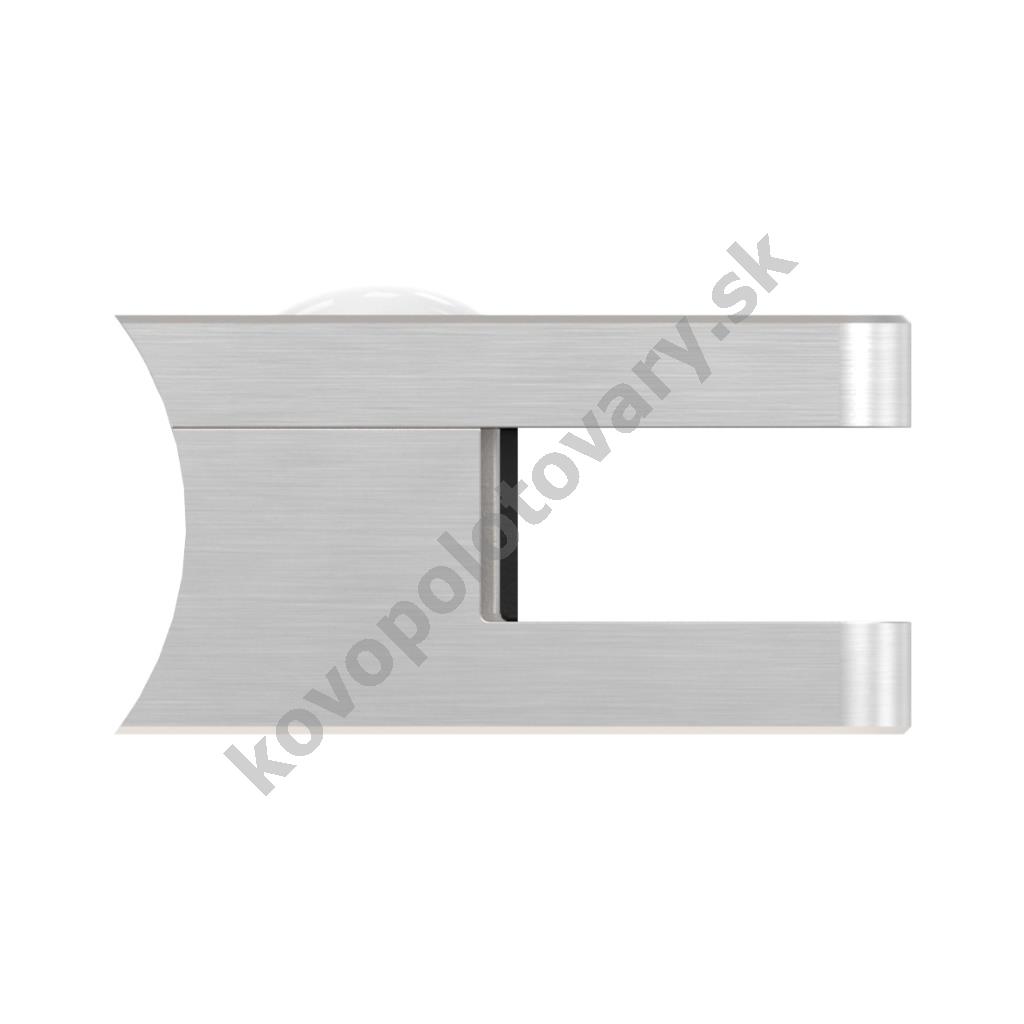

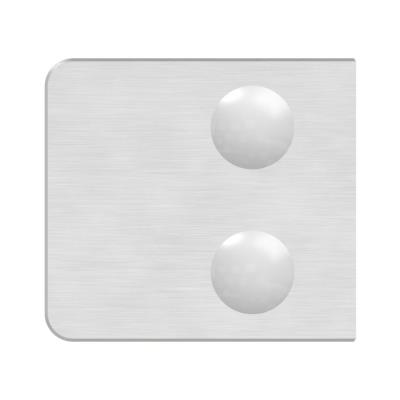

Nerezový držiak skla a plechu, model 31. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.

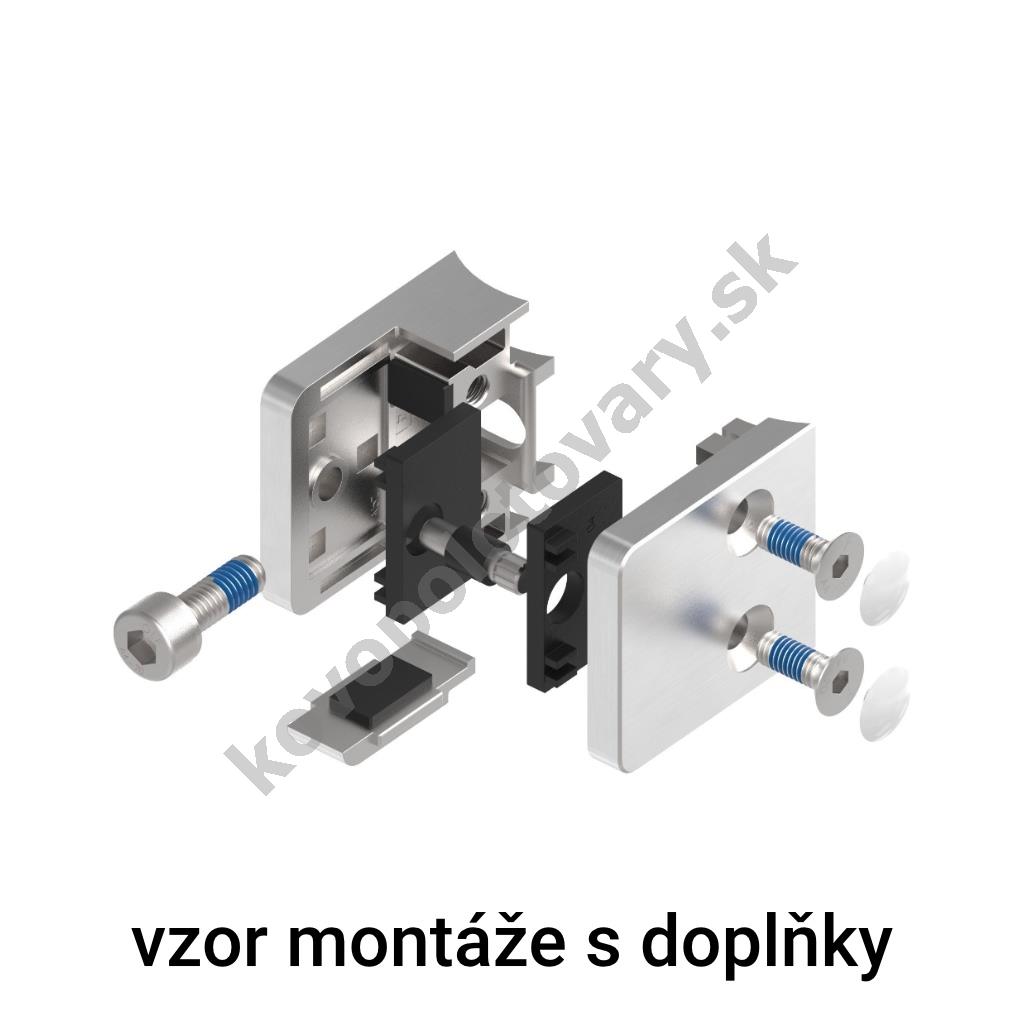

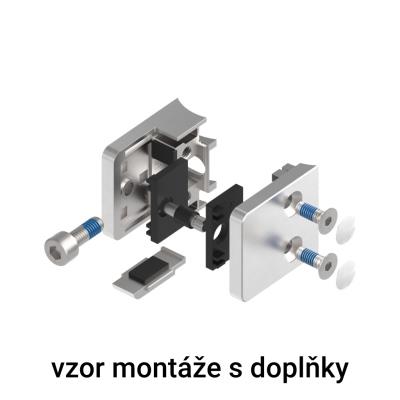

Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.
Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: hranatý
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 6 - 10,76 mm
- Uchytenie: na stĺpik pr. 42,4 mm
- Materiál: nerezová oceľ
- Trieda ocele: AISI 316 (A4)
- Povrchová úprava: mat / brus (K240)

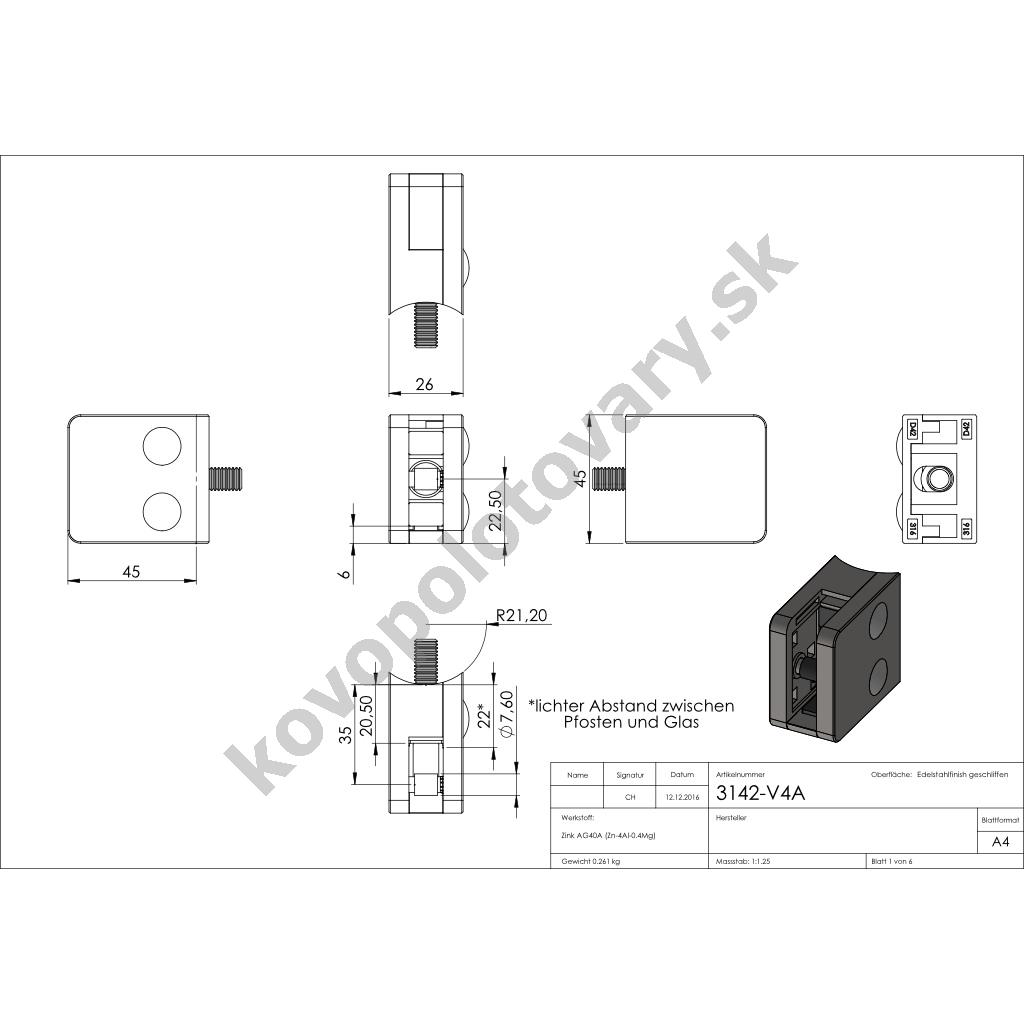

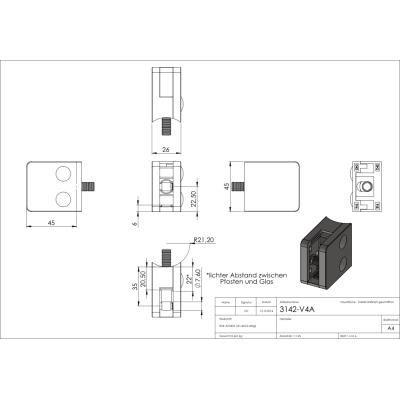

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | oceľ nerezová |
| Trieda ocele | AISI 316 (A4) |
| Povrchová úprava | mat / brus K240 |
| Uchytenie | na rúrku pr. 42,4 mm |
| Typ závitu | M8 |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 6 mm |
| Pre hrúbku výplne | 6,76 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 45 mm |
| Výška | 45 mm |
| Hĺbka | 26 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | hranatý |
| Model | 31 |
Súvisiace položky
3101-GU - tesnenie do držiaka skla a plechu - model 31, pre plech 1,5 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 1,5;
Kód položky:3101-GU
3102-GU - tesnenie do držiaka skla a plechu - model 31, pre plech 2 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 2;
Kód položky:3102-GU
3103-GU - tesnenie do držiaka skla a plechu - model 31, pre plech 3 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 3;
Kód položky:3103-GU
3104-GU - tesnenie do držiaka skla a plechu - model 31, pre plech 4 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 4;
Kód položky:3104-GU
3106-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 6 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 6;
Kód položky:3106-GU
3107-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 6,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 6,76;
Kód položky:3107-GU
3108-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 8 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 8;
Kód položky:3108-GU
31095-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 9,52 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 9,52;
Kód položky:31095-GU
3109-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 8,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 8,76;
Kód položky:3109-GU
3110-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 10 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 10;
Kód položky:3110-GU
3111-GU - tesnenie do držiaka skla a plechu - model 31, pre sklo 10,76 mm, pre zábradlie a schodisko
Barva: černá; Materiál: guma; Model: 31; Pro tloušťku výplně: 10,76;
Kód položky:3111-GU
31-Stift - nerezový zaisťovací čap do držiaka skla a plechu - model 31, AISI 316, pre nerezové zábradlie a schodisko
Materiál: ocel nerezová; Model: 31; Povrchová úprava: bez úpravy; Třída oceli: AISI 316 (A4);
Kód položky:31-Stift
34-Boden-V4A - nerezová zaisťovacia podpera do držiaka skla a plechu - model 34, AISI 316 brus, pre nerezové zábradlie a schodisko
Materiál: ocel nerezová; Model: 34; Povrchová úprava: mat / brus K240; Třída oceli: AISI 316 (A4);
Kód položky:34-Boden-V4A
60500-V4A-42 - nerezová podpera sklenenej výplne zábradlia, na rúrku pr. 42,4 mm, AISI 316, brus
Materiál: ocel nerezová; Povrchová úprava: mat / brus K240; Třída oceli: AISI 316 (A4); Uchycení: na trubku pr. 42,4 mm;
Kód položky:60500-V4A-42
