3833-V2A - nerezový držiak skla na rúrku pr. 33,7 mm - model 38, AISI 304 brus, pre nerezové zábradlie
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

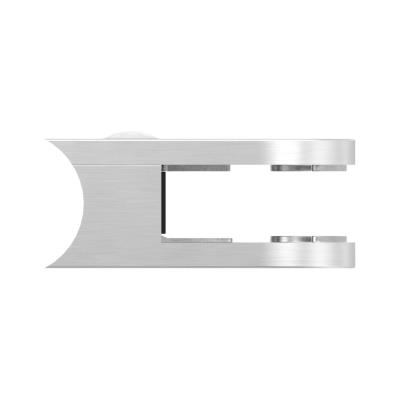

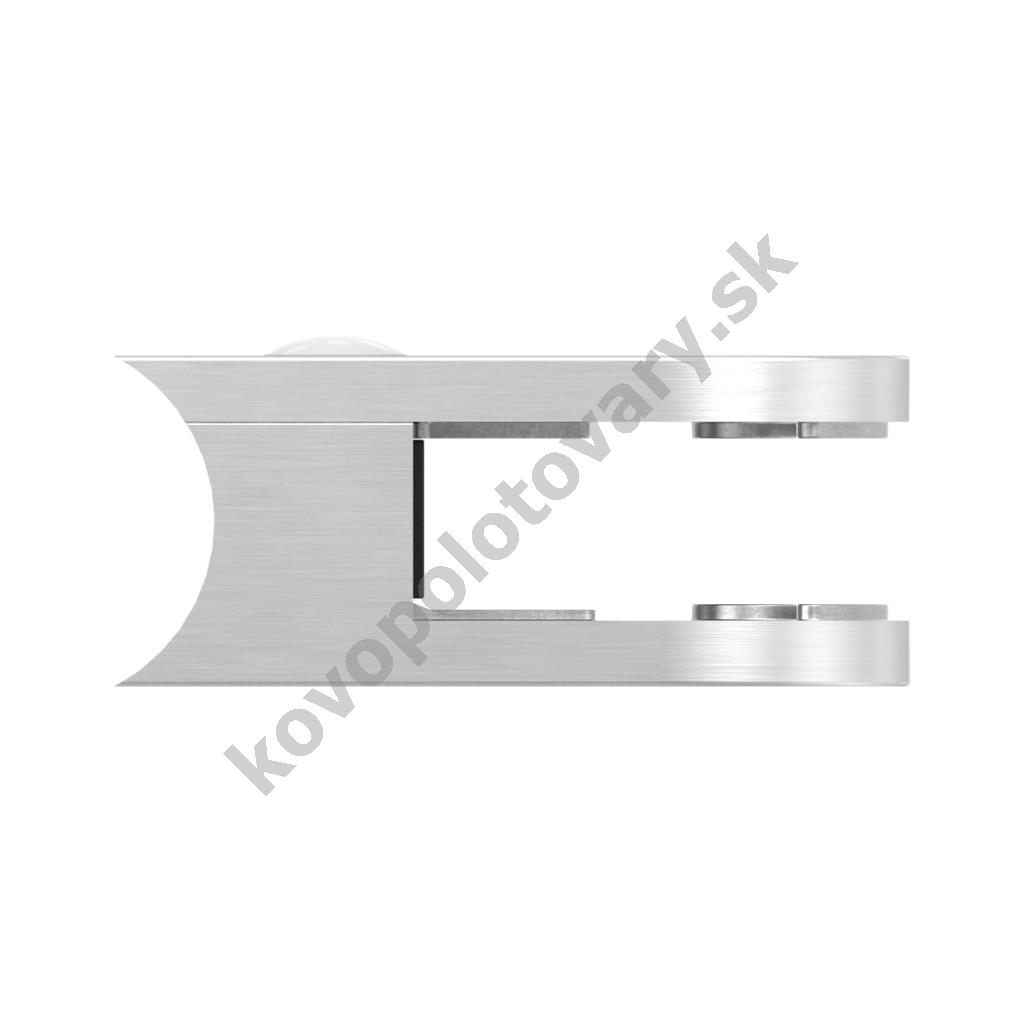

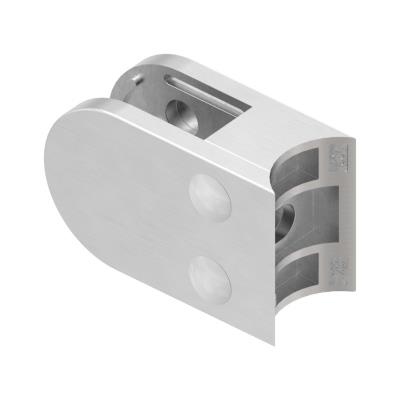

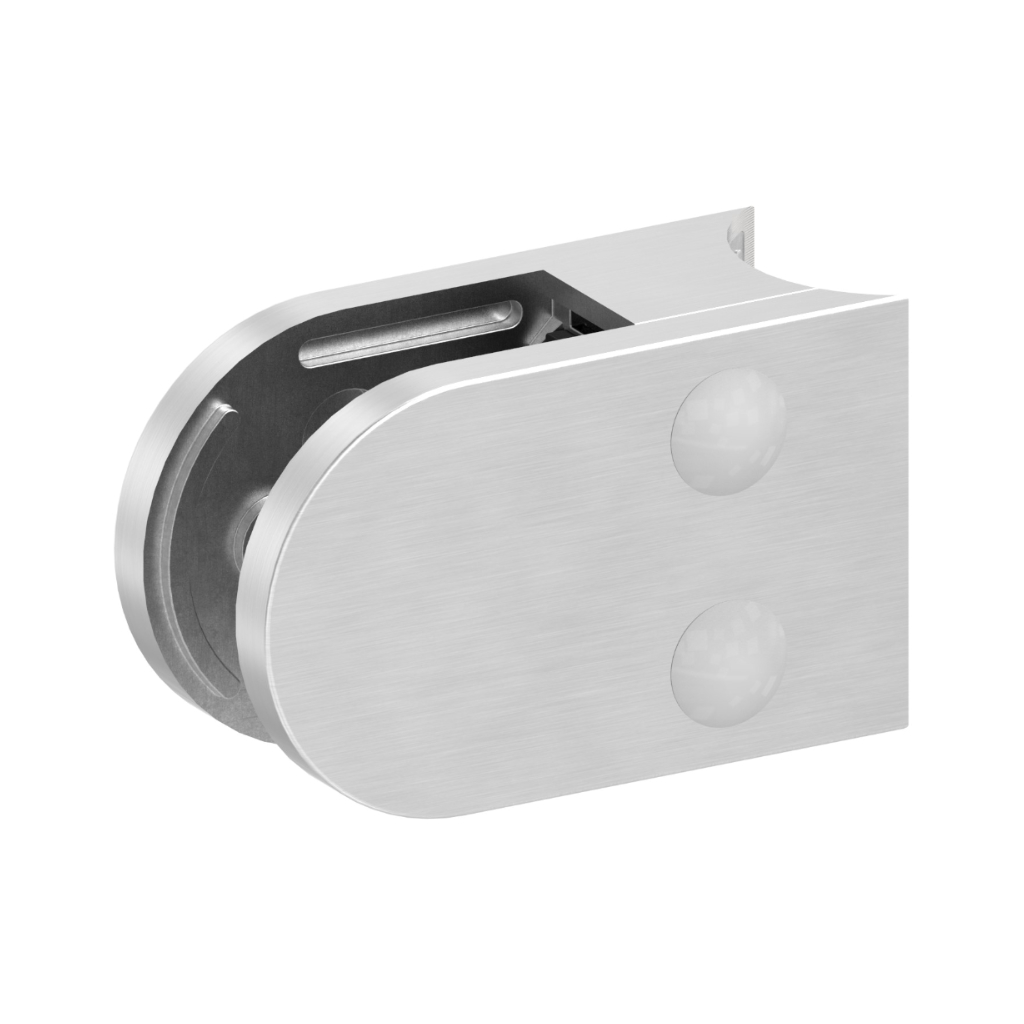

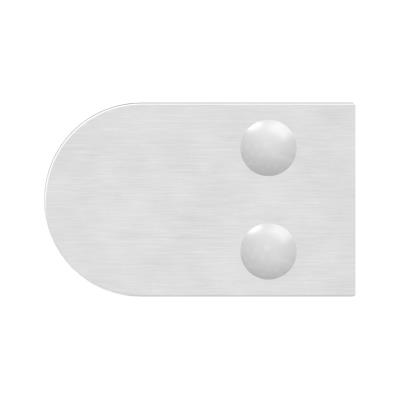

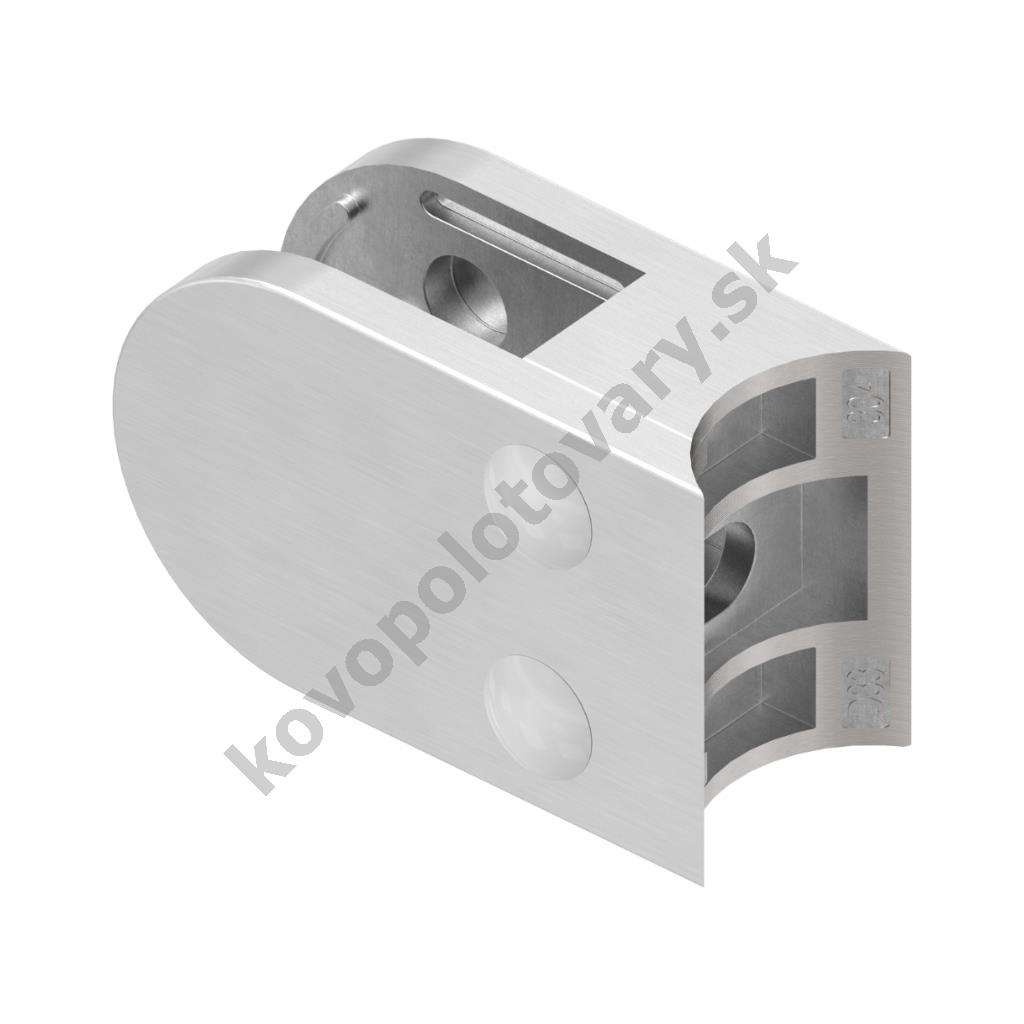

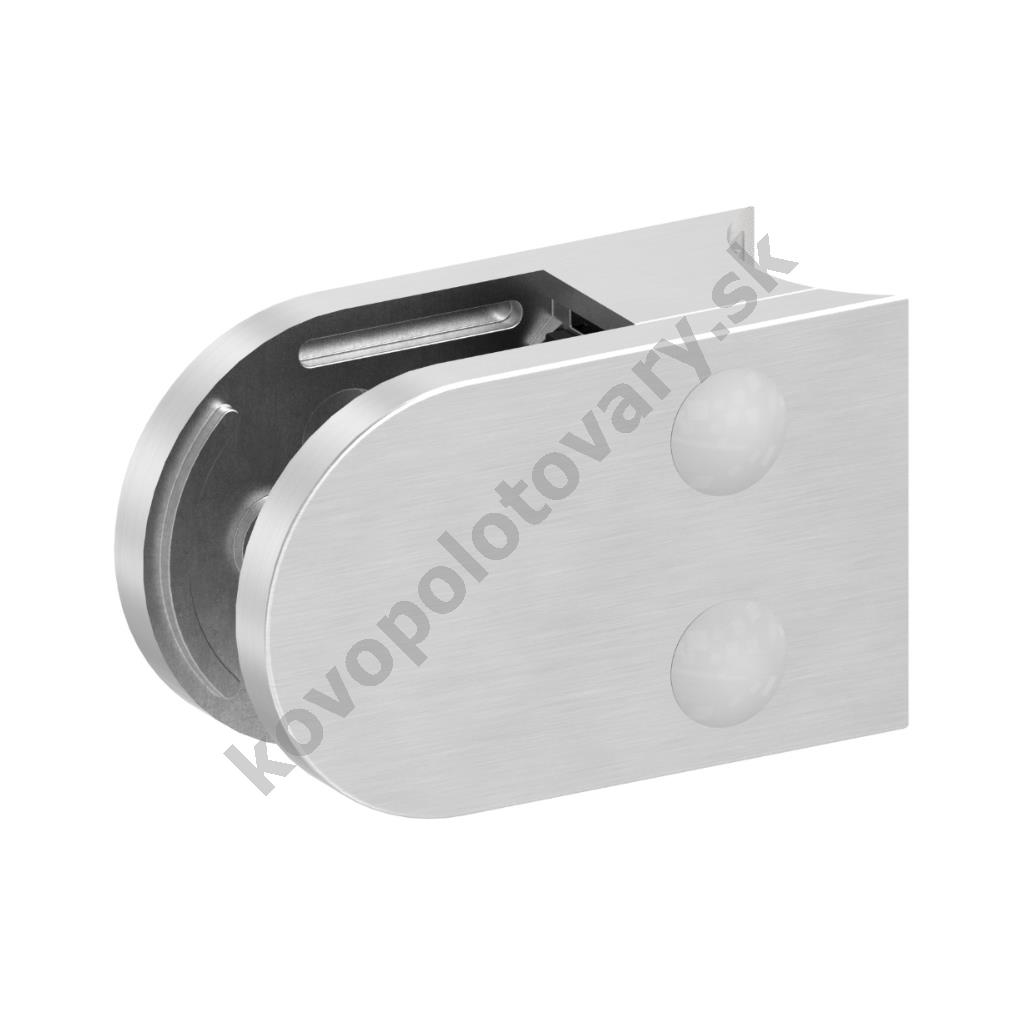

Nerezový držiak skla a plechu, model 38. Určené pre vnútorné i vonkajšie použitie v systémoch stavebnicového nerezového zábradlia a schodísk.
Tento držiak je technicky schválený (AbZ) nemeckým inštitútom pre stavebné inžinierstvo (DIBt). Bližšie informácie a špecifikáciu schválených spôsobov montáže nájdete v záložke "Návody" na karte tohto produktu.

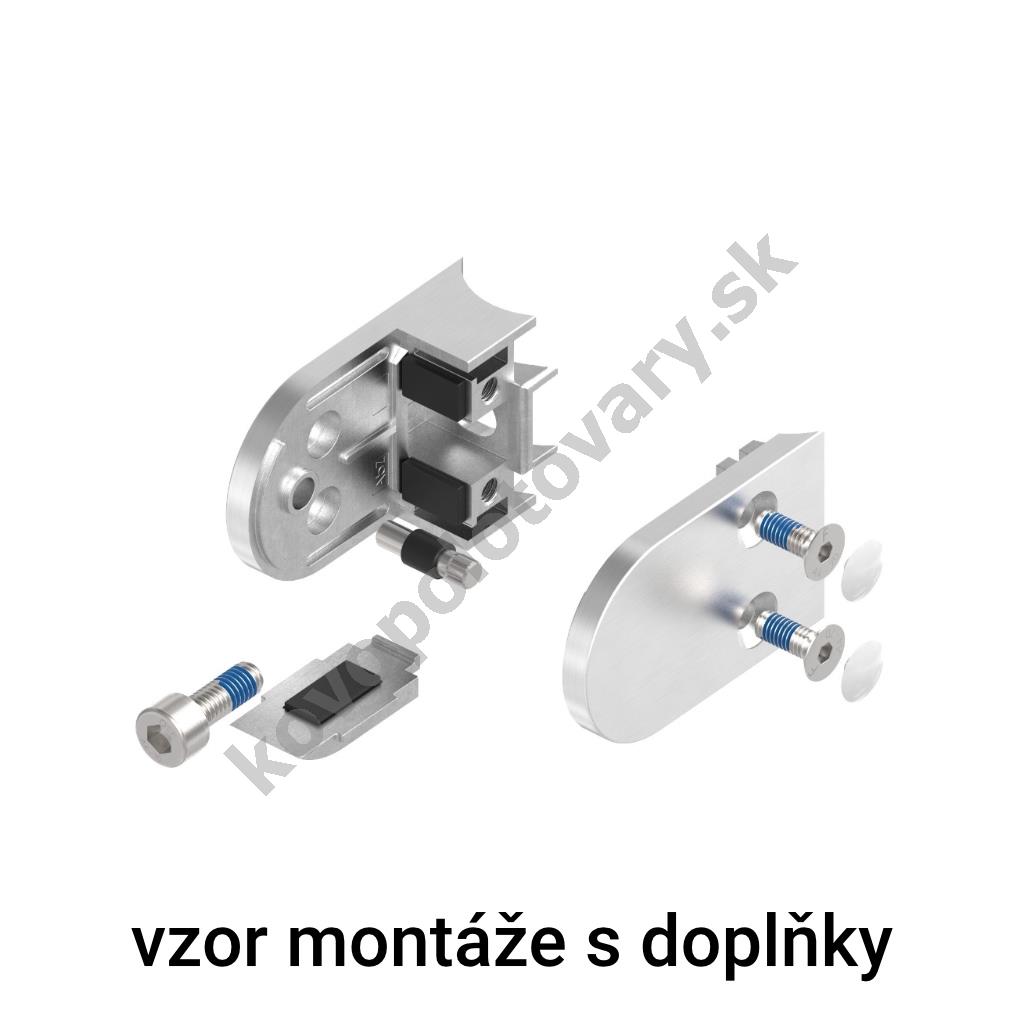

Pri montáži zábradlia s bočným kotvením doporučujeme použiť zaisťovacie čapy alebo podpery zabraňujúce vypadnutiu výplne napr. pri roztavení tesnení vplyvom požiaru. Nájdete ich v záložke "Príslušenstvo" na karte tohto produktu.
Držiaky na rúrku pr. 33,7 mm nemožno použiť na rohový stĺpik v uhle 90°.

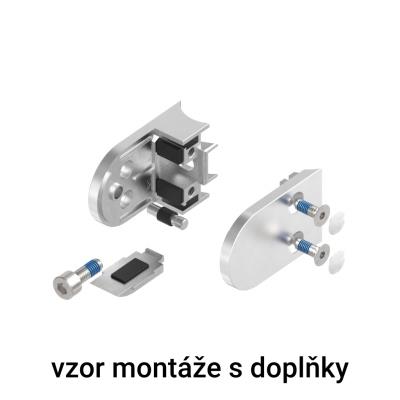

Obsah balenia:
- 1x Držiak (2 části)
- 2x Skrutka M6x16 pre kompletizáciu držiaku
- 1x Skrutka M8x20 pre uchytenie držiaku
- 2x Krytka skrutky
Technické informácie:
- Tvar: oblý
- Pre hrúbku plechu: 1,5 - 4 mm
- Pre hrúbku skla: 6 - 12,76 mm
- Uchytenie: na stĺpik pr. 33,7 mm
- Materiál: nerezová oceľ
- Trieda ocele: AISI 304 (A2)
- Povrchová úprava: mat / brus (K240)

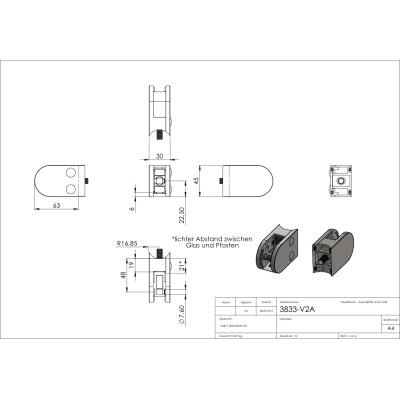

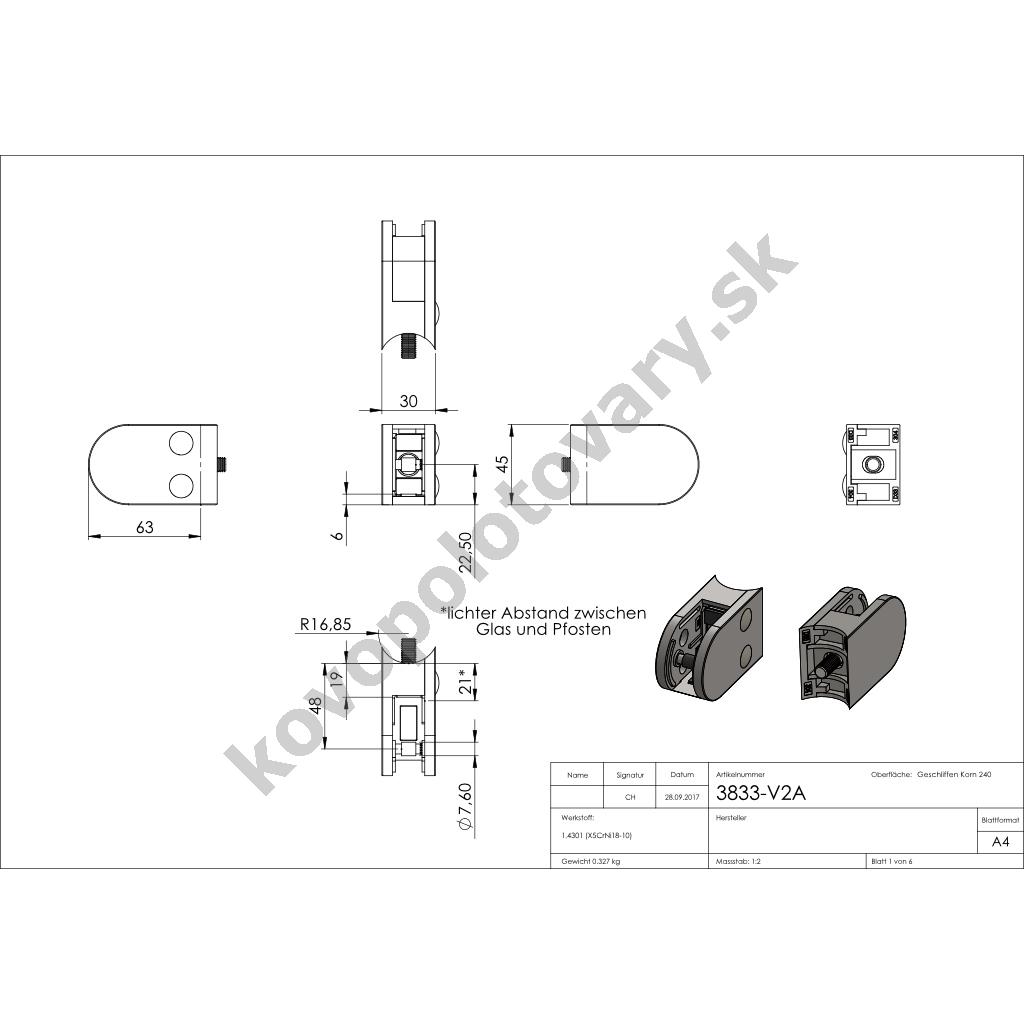

- Rozmery: viz technický výkres
- Dôležité: tesnenia nie sú súčasťou balenia. Vhodná tesnenia nájdete v záložke "Príslušenstvo" na karte tohto produktu.
| Parametre | |
|---|---|
| Materiál | oceľ nerezová |
| Trieda ocele | AISI 304 (A2) |
| Povrchová úprava | mat / brus K240 |
| Uchytenie | na rúrku pr. 33,7 mm |
| Typ závitu | M8 |
| Pre hrúbku výplne | 1,5 mm |
| Pre hrúbku výplne | 10 mm |
| Pre hrúbku výplne | 10,76 mm |
| Pre hrúbku výplne | 11,52 mm |
| Pre hrúbku výplne | 12 mm |
| Pre hrúbku výplne | 12,76 mm |
| Pre hrúbku výplne | 2 mm |
| Pre hrúbku výplne | 3 mm |
| Pre hrúbku výplne | 4 mm |
| Pre hrúbku výplne | 6 mm |
| Pre hrúbku výplne | 6,76 mm |
| Pre hrúbku výplne | 8 mm |
| Pre hrúbku výplne | 8,76 mm |
| Pre hrúbku výplne | 9,52 mm |
| Šírka | 63 mm |
| Výška | 45 mm |
| Hĺbka | 30 mm |
| Zaisťovací čap | voliteľné |
| Zaisťovacia podpera | voliteľné |
| Tvar držiaku | oblý |
| Model | 38 |
