CAIS TWIN DRIVE 3.0 - skladací mechanizmus 1krídlovej brány, prejazd do 3 m
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

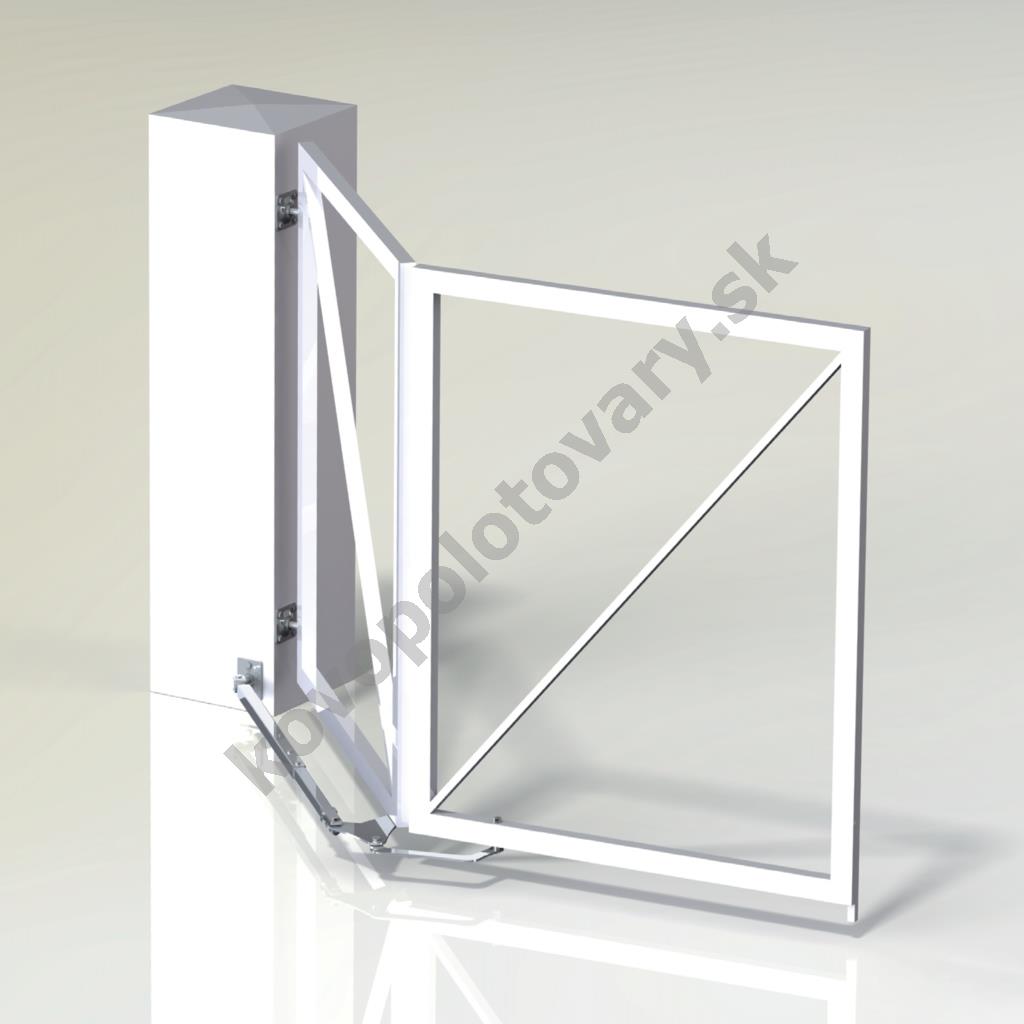

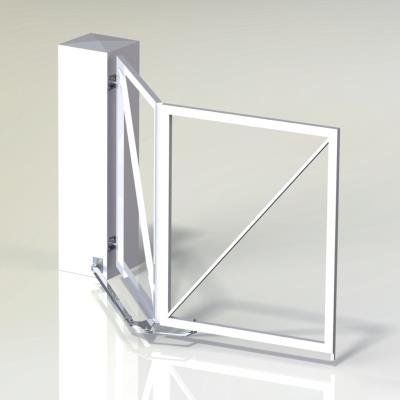

Skladací mechanizmus pre výrobu 1krídlovej skladacej brány. Mechanizmus prenáša pohyb z jednej do druhej časti krídla brány. Tým dôjde k zloženiu krídla ak úspore miesta na pozemku potrebného na bránu až o 50%. Mechanizmus je určený pre kovové alebo murované stĺpiky s malou hĺbkou zapustenia brány 40 – 75 mm (90 mm medzi osami pántov).
Skladacia brána sa používa namiesto klasickej krídlovej brány z dôvodu malého priestoru pre bránu v otvorenom stave. Princíp skladanej brány je v sústave 2 ramien a trojuholníkového excentra. Dodávaný mechanizmus je na 1 krídlo brány so šírkou do 3000 mm. Mechanizmus je dimenzovaný pre brány do 50% vzdušnej priechodnosti konštrukcie.
- Pre použitie na väčšie krídlo je možné predĺžiť teleskopické tiahlo, ktoré sa skladá z jeklov 30x30 a 40x40 mm. Jekly týchto prierezov nájdete v súvisiacich produktoch. Predĺženie mechanizmu nie je schválené výrobcom.
Výhody:
- Úspora potrebného priestoru až 50%
- Možno použiť aj pre asymetrické krídla
- Možno použiť v kombinácii so všetkými bežnými jednoosými pántami na stĺpik

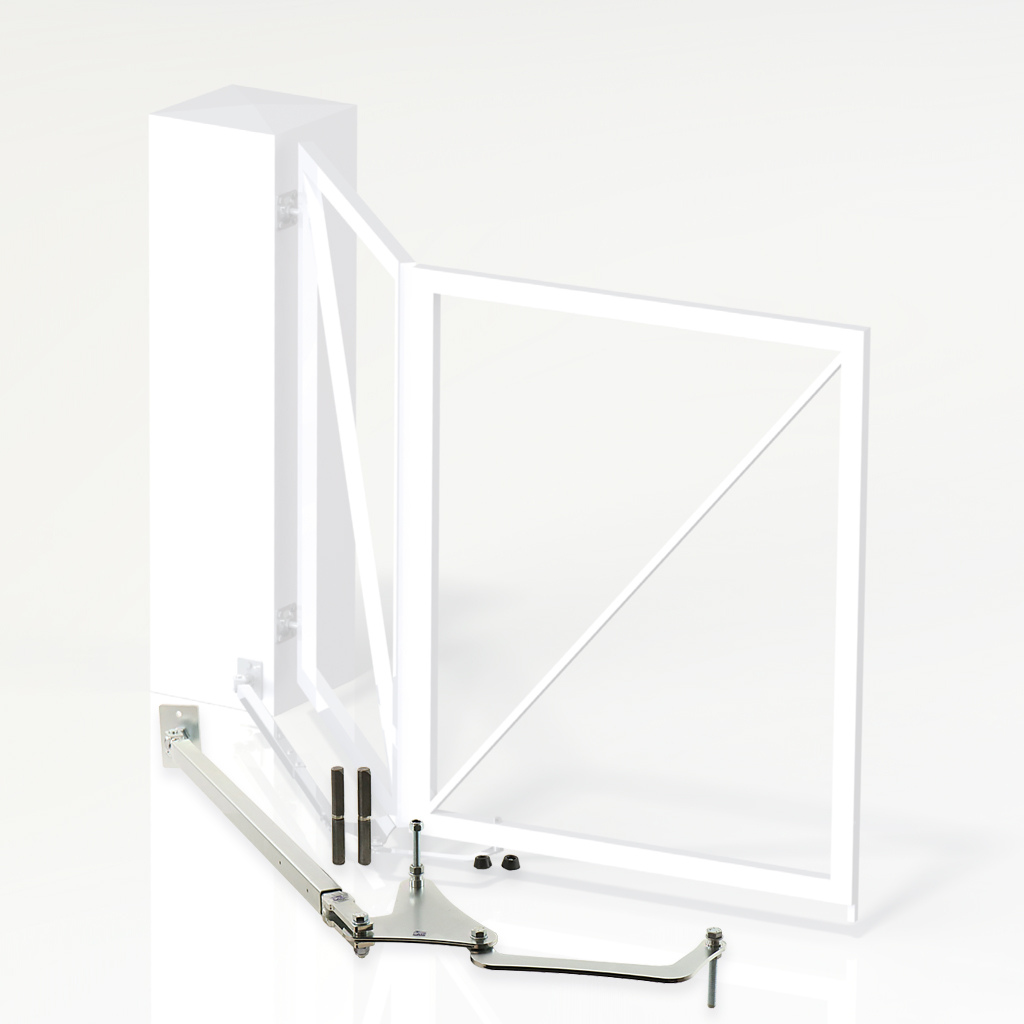

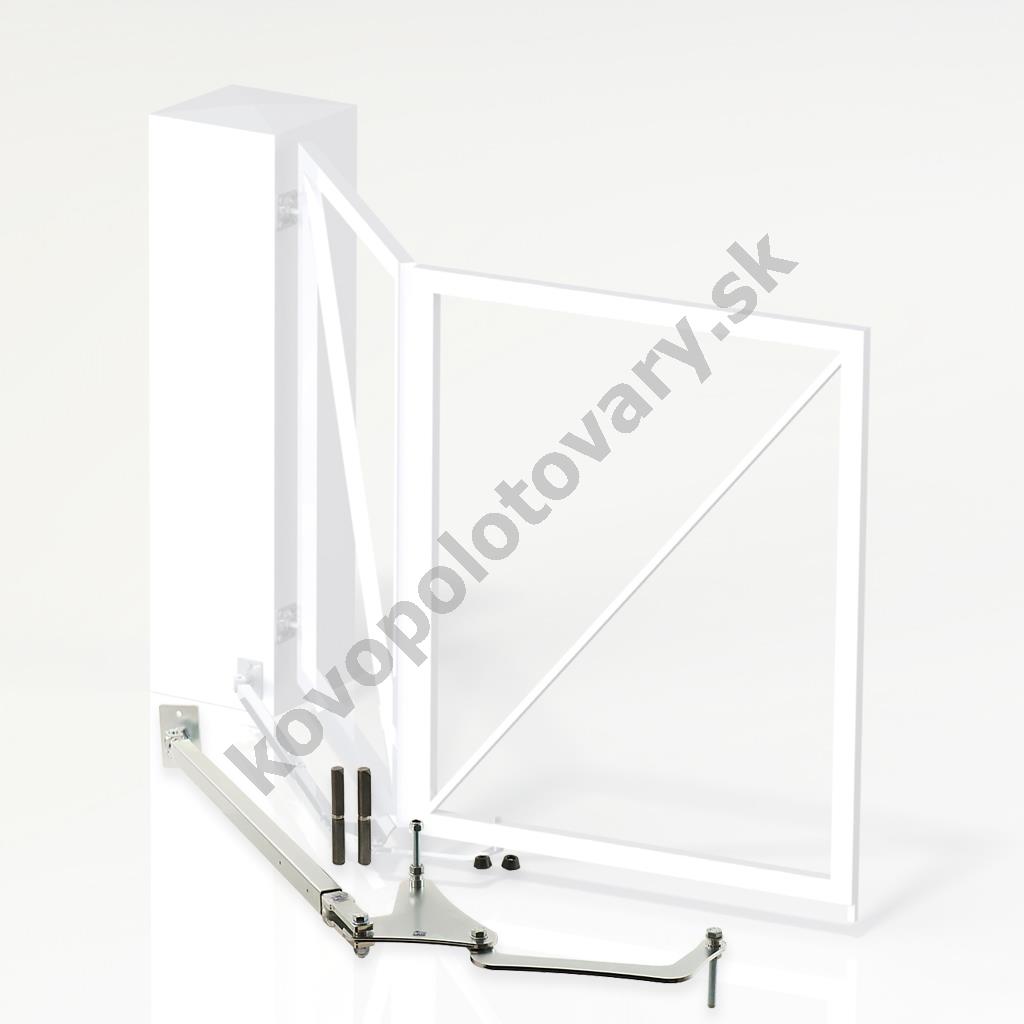

Obsah balenia:
- 1x Teleskopické tiahlo zakončené pántom a vidlicou
- 1x Platňa pod pánt teleskopického tiahla
- 1x Excentrická platňa
- 1x Rameno na prenos sily do druhej časti krídla brány
- 2x CAIS HTW 140 - navárací stredový pánt s ložiskom, pr. 20 mm, čap 11 mm, výška 140 mm
- 1x Súprava skrutiek, podložiek a matíc
- Dôležité: obsahom balenia je iba skladací mechanizmus. Brána, stĺpiky a regulovateľné pánty na stĺpik nie sú súčasťou balenia. Vhodné profily na výrobu konštrukcie brány a vhodné pánty nájdete v záložke "príslušenstvo".
Technické informácie:
- Pre šírku prejazdu: 1,3 - 3 m
- Uhol otvorenia: max. 90°

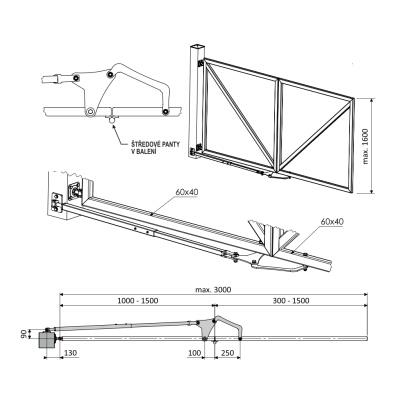

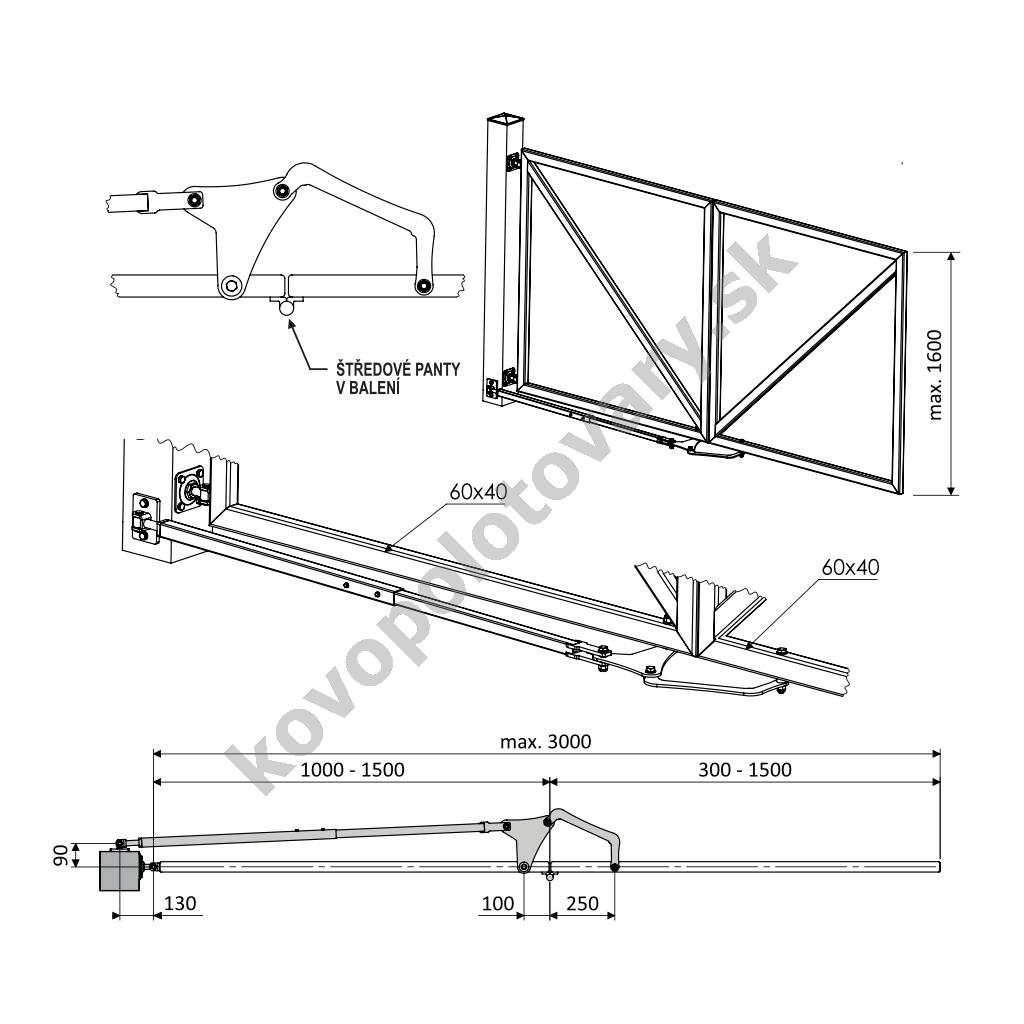

- Špecifikácia brány: viď doplňujúci obrázok
- Materiál: oceľ
- Povrchová úprava: galvanické pozinkovanie
- Prevádzková teplota: -37°C až 50°C
| Parametre | |
|---|---|
| Materiál | oceľ |
| Povrchová úprava | galvanické pozinkovanie |
| Max. dĺžka krídla | 3 m |
| Pre šírku prejazdu | do 3 m |
| Dĺžka balíka | 105 cm |
| Výrobca | CAIS |
