CAME ATI 3000 K2 - zostava pohonov a príslušenstva, pre 2-krídlové brány do 6 m prejazdu a 1600 kg
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

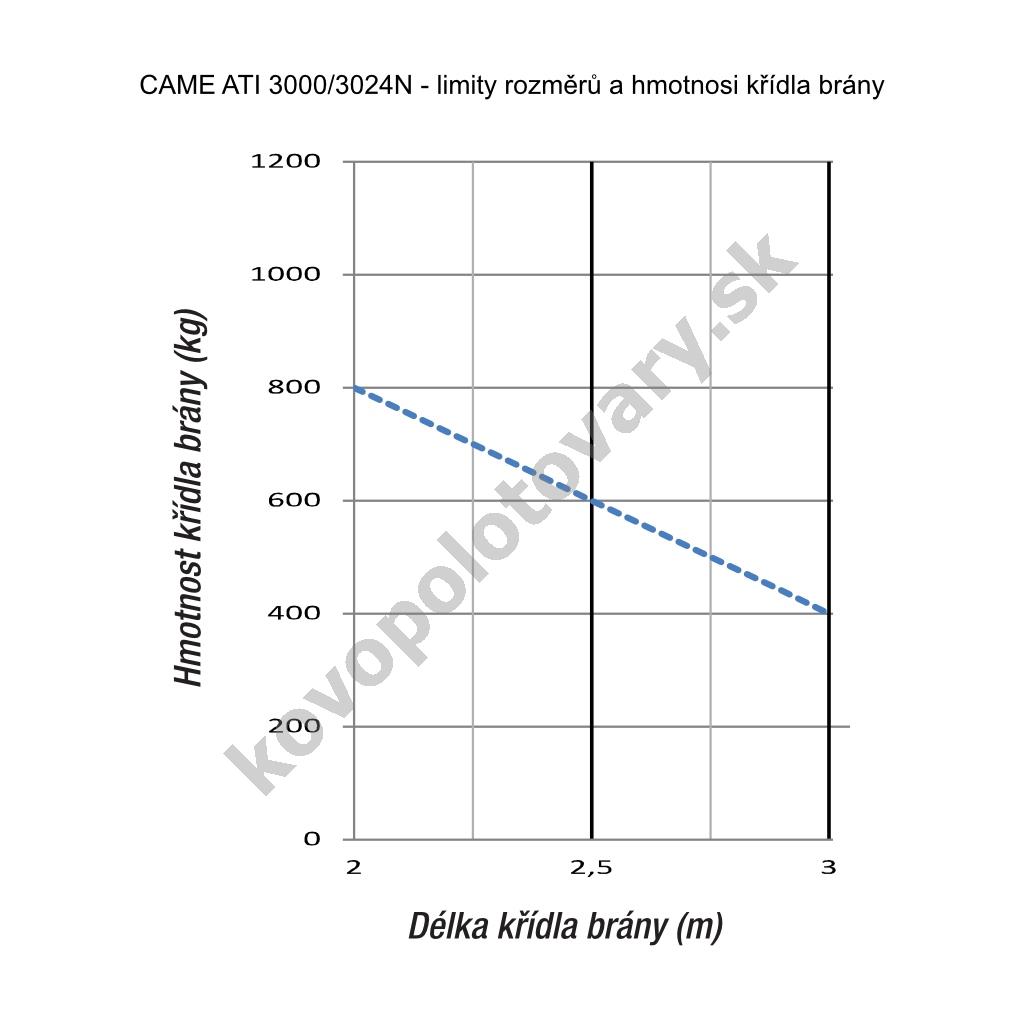

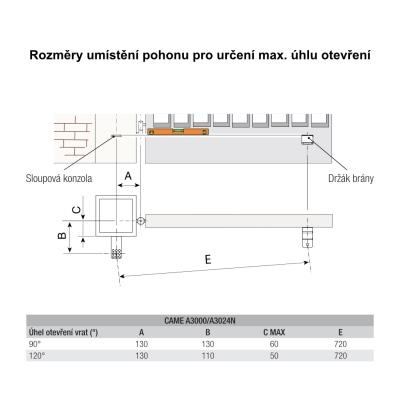

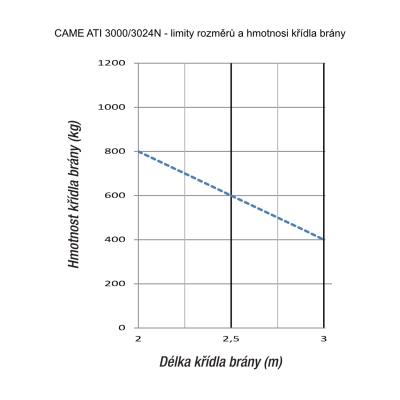

Zostava lineárnych pohonov a príslušenstva pre automatizáciu privátnej dvojkrídlovéj brány s hmotnosťou do 1600 kg a šírkou prejazdu do 6 m. Motor CAME ATI 3000 je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 800 kg a šírkou jedného krídla do 3 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.
Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené, pre polohu zatvorené odporúčame použitie zemného dorazu (k nájdeniu v záložke "Príslušenstvo" na karte tohto produktu).

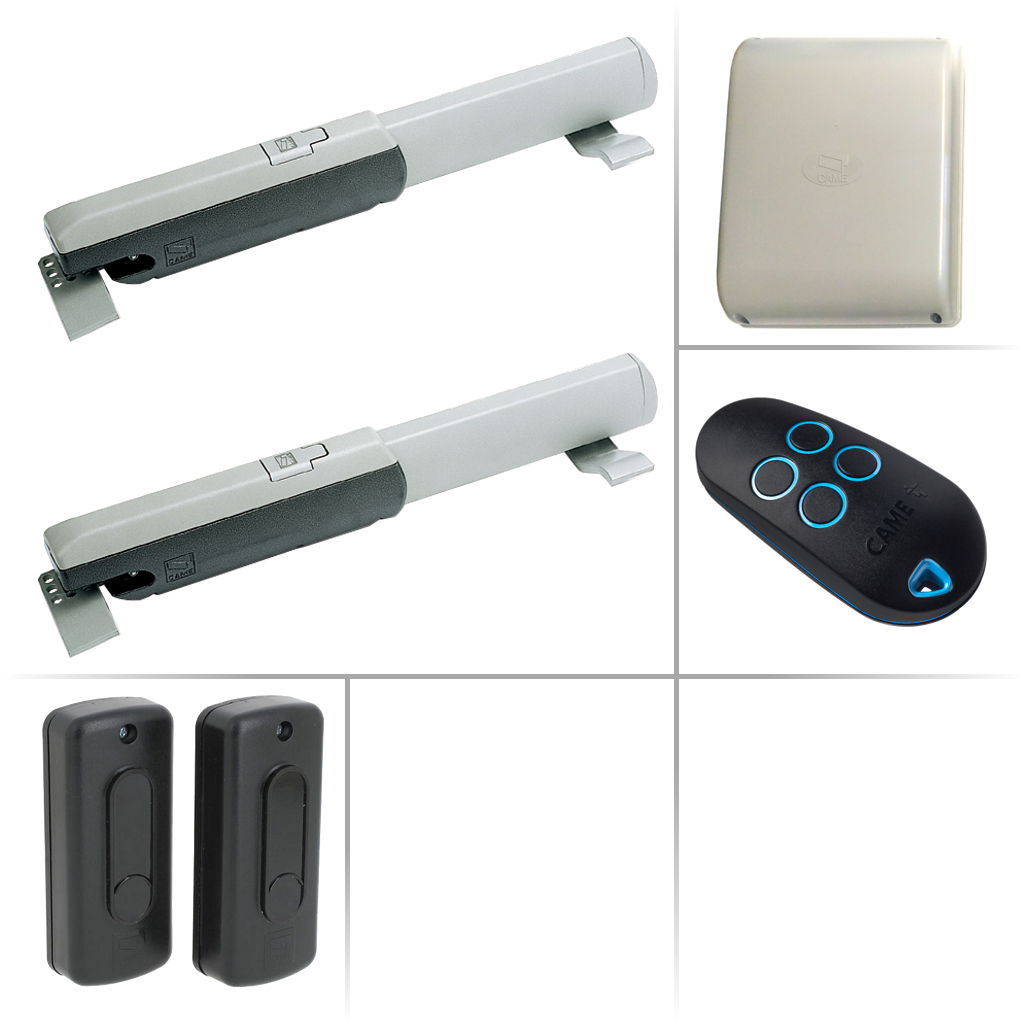

Obsah balenia:
- 2x CAME A3000 (001A3000) - pohon
- 1x CAME S-4655 - krabice s transformátorem
- 1x CAME ZF1N - riadiaca jednotka
- 1x CAME AF43S (001AF43S) - prijímač signálu (rádiové karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz)
- 4x Kotviace konzoly (určené k privareniu)
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok -pri náraze brány do prekážky pohon obráti chod
- Vstup pre el. zámok - ovláda elektromechanický zámok
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 230 V AC
- Výkon: 320 W
- Odber prúdu: max 1,4 A
- Parametry brány
- Hmotnosť brány: max. 1600 kg (pri šírke prejazdu 4 m)
- Hmotnosť krídla: max. 800 kg (pri šírke krídla 2 m)
- Šírka prejazdu: max. 6 m (pri hmotnosti brány 800 kg)
- Šířka křídla: max. 3 m (pri hmotnosti krídla 400 kg)
- Odporúčaná hmotnosť brány: max. 1600 kg (pri šírke prejuzdu 4 m)
- Odporúčaná hmotnosť krídla: max. 800 kg (pri šířke krídla 2 m)
- Odporúčaná šírka prejazdu: max. 6 m (pri hmotnosti brány 800 kg)
- Odporúčaná šírka krídla: max. 3 m (pri hmotnosti krídla 400 kg)
- Rozmery
- Šírka: 793 mm
- Výška: 126 mm
- Hĺbka: 88 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20°C až 55°C
- Sila: 3000 N
| Parametre | |
|---|---|
| Výrobca | Came |
| Max. dĺžka krídla | 3 m |
| Pre počet krídel | 2 |
| Pre šírku prejazdu | do 6 m |
| Typ setu | set s pohonom |
| Dĺžka balíka | 113 cm |
