Popis

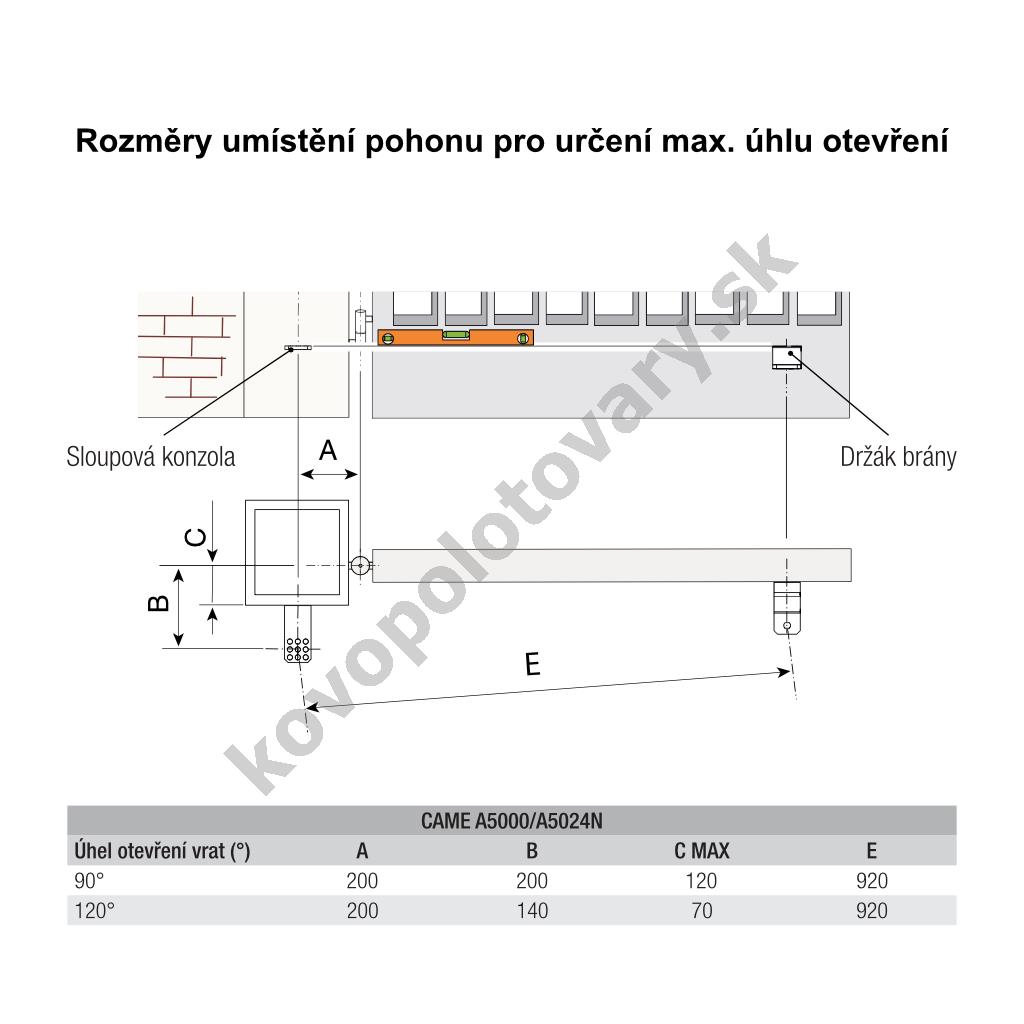

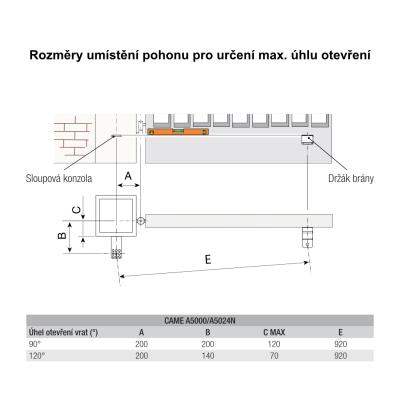

Zostava lineárnych pohonov a príslušenstva pre automatizáciu privátnej aj priemyselnej dvojkrídlovéj brány s hmotnosťou do 2000 kg a šírkou prejazdu do 10 m. Motor CAME ATI 5024N je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 1000 kg a šírkou jedného krídla do 5 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.
Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené, pre polohu zatvorené odporúčame použitie zemného dorazu (k nájdeniu v záložke "Príslušenstvo" na karte tohto produktu). Vďaka napájaniu 24 V DC je tento pohon vhodný pre intenzívnu prevádzku.

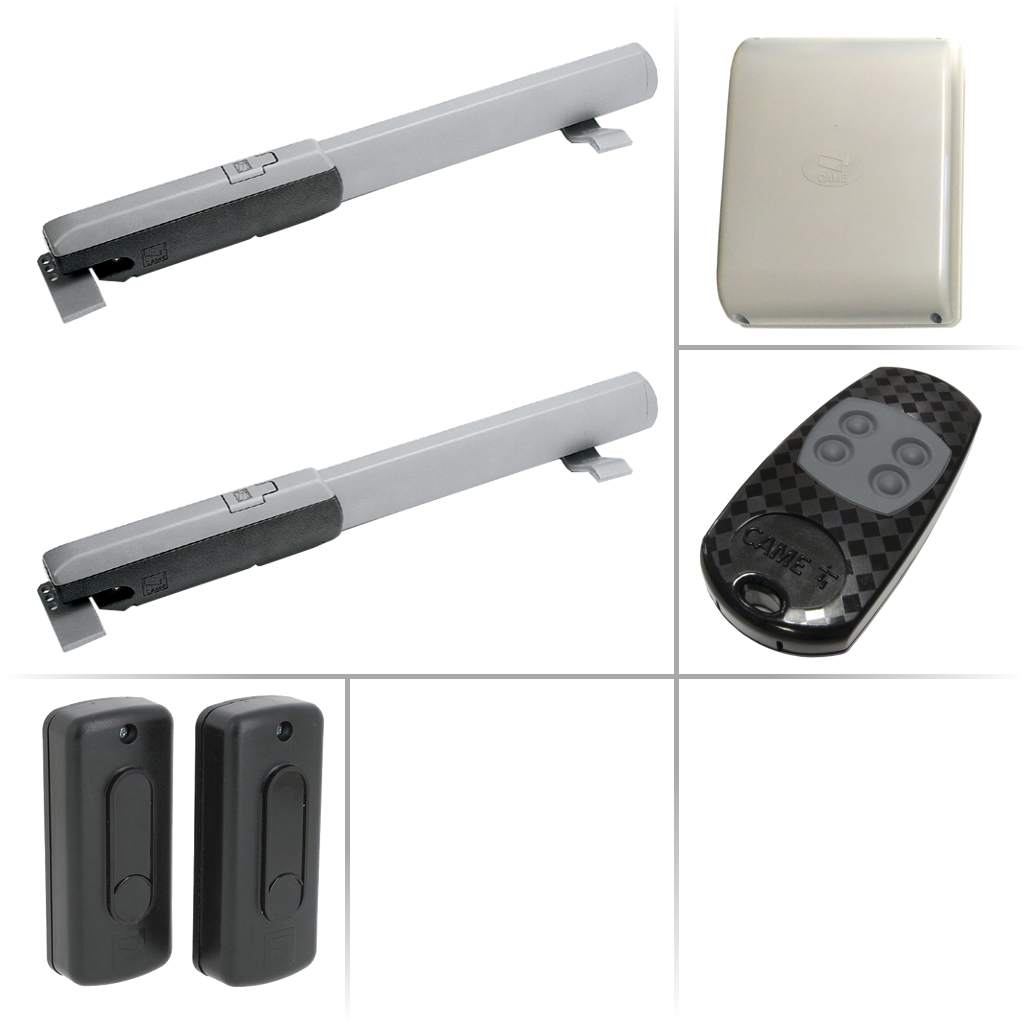

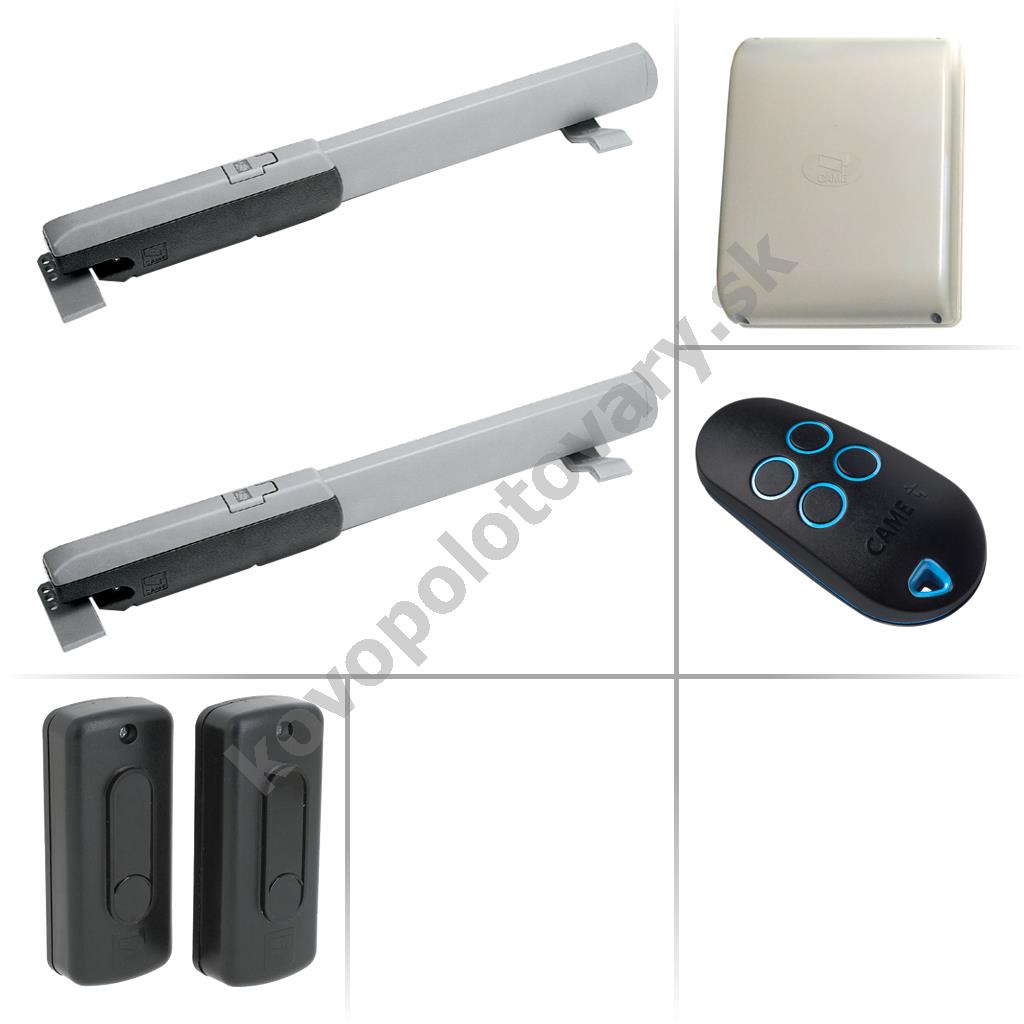

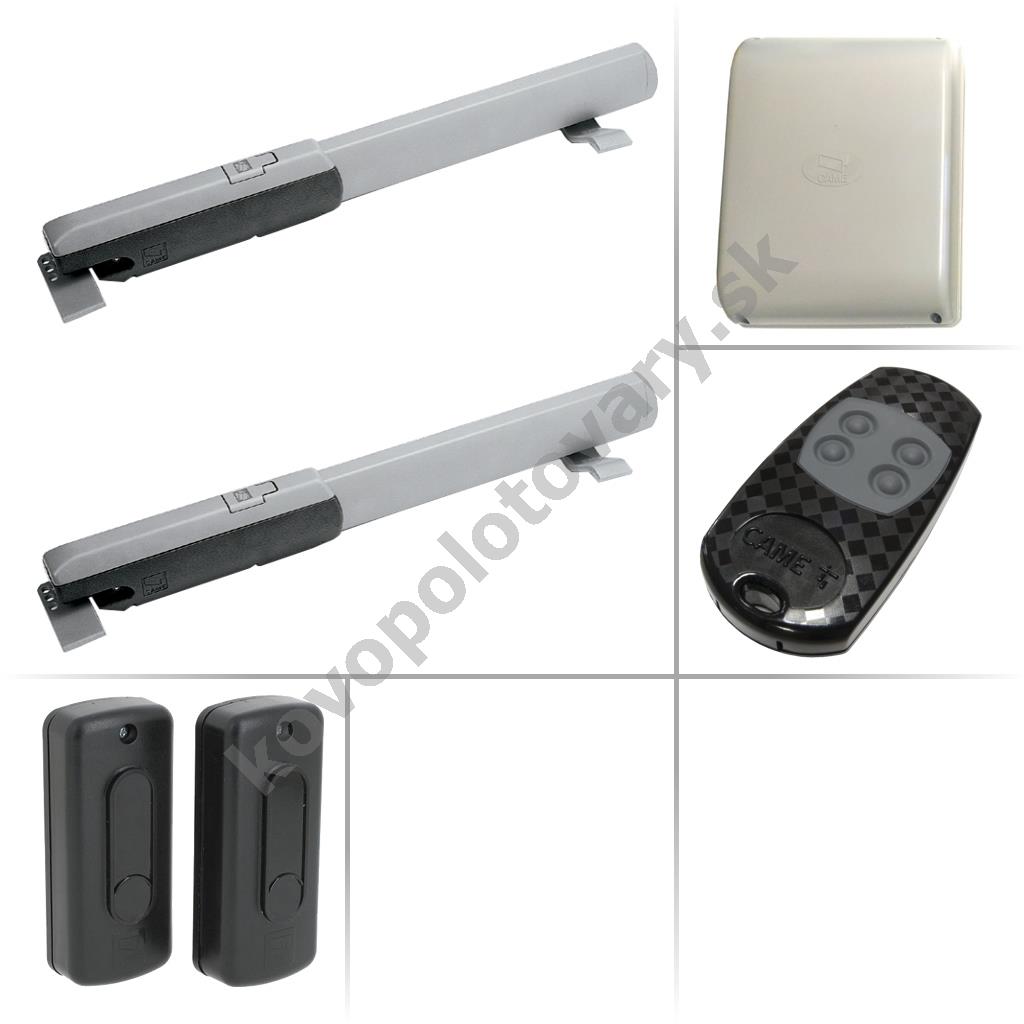

Obsah balenia:
- 2x CAME A5024N (001A5024N) - pohon
- 1x CAME ZL180 (002ZL180) - riadiaca jednotka v krabici s transformátorom
- 1x CAME AF43S (001AF43S) - prijímač signálu (rádiové karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m
- 1x CAME AT04EV (001AT04EV) - diaľkový ovládač (4-kanálový, 433 MHz)
- 4x Kotviace konzoly (určené k privareniu)
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok -pri náraze brány do prekážky pohon obráti chod
- Predblikanie - upozornenie majákom pred začatím pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Vstup pre el. zámok - ovláda elektromechanický zámok
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 24 V DC
- Výkon: 300 W
- Odber prúdu: max 1,3 A

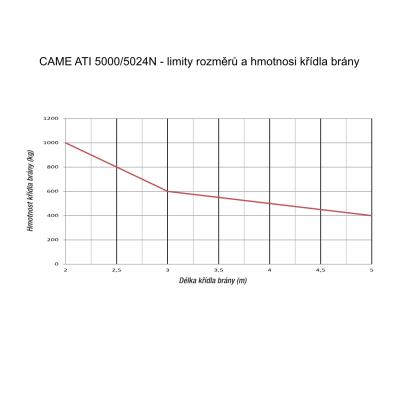

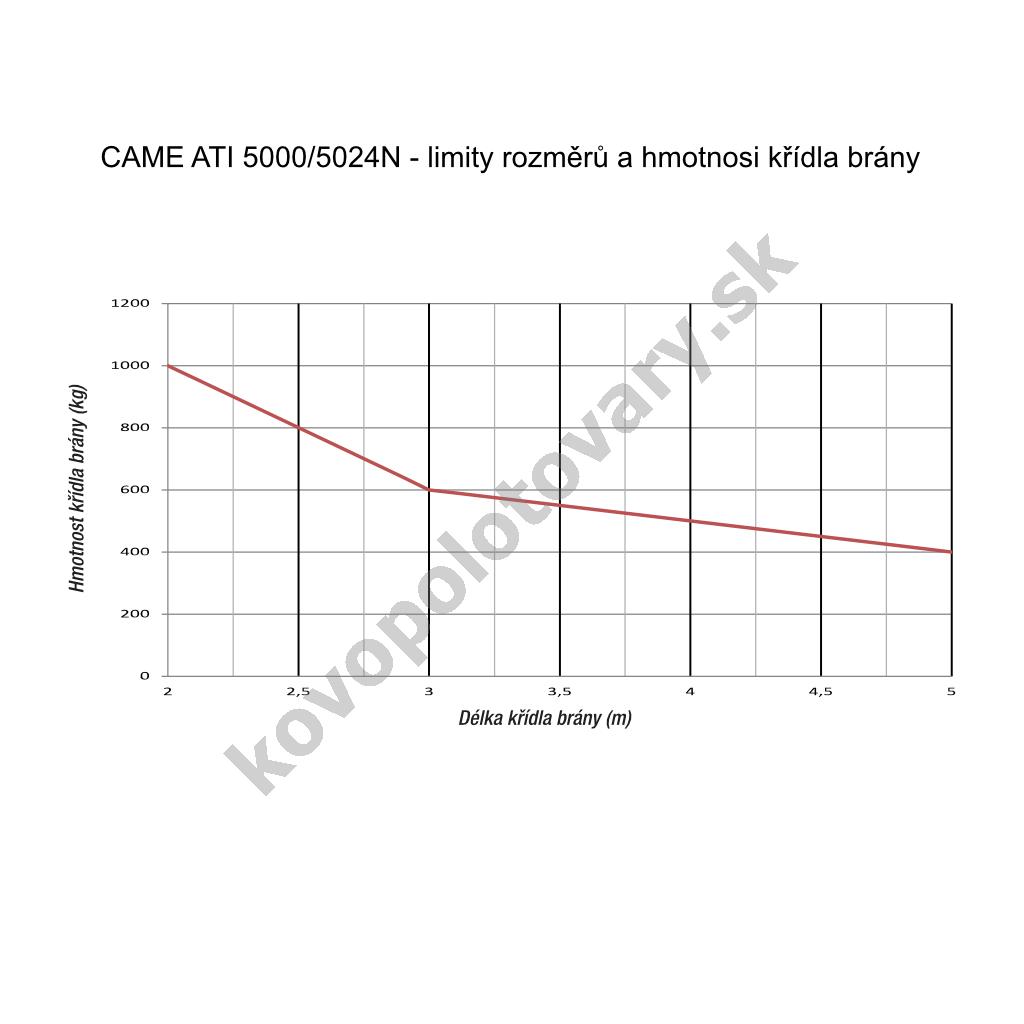

- Parametry brány
- Hmotnosť brány: max. 2000 kg (pri šírke prejazdu 4 m)
- Hmotnosť krídla: max. 1000 kg (pri šírke krídla 2 m)
- Šírka prejazdu: max. 10 m (pri hmotnosti brány 800 kg)
- Šířka křídla: max. 5 m (pri hmotnosti krídla 400 kg)
- Odporúčaná hmotnosť brány: max. 2000 kg (pri šírke prejuzdu 4 m)
- Odporúčaná hmotnosť krídla: max. 1000 kg (pri šířke krídla 2 m)
- Odporúčaná šírka prejazdu: max. 10 m (pri hmotnosti brány 800 kg)
- Odporúčaná šírka krídla: max. 5 m (pri hmotnosti krídla 400 kg)
- Rozmery
- Šírka: 993 mm
- Výška: 126 mm
- Hĺbka: 88 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20°C až 55°C
- Sila: 3000 N
| Parametre | |
|---|---|
| Výrobca | Came |
| Max. dĺžka krídla | 5 m |
| Pre počet krídel | 2 |
| Pre šírku prejazdu | do 10 m |
| Typ setu | set s pohonom |
| Dĺžka balíka | 110 cm |
