Nice S-Fab 2124 KCE - zostava pohonov a príslušenstva, pre 2-krídlové brány do 4,6 m prejazdu a 800kg

Nice S-FAB 2124 KCE

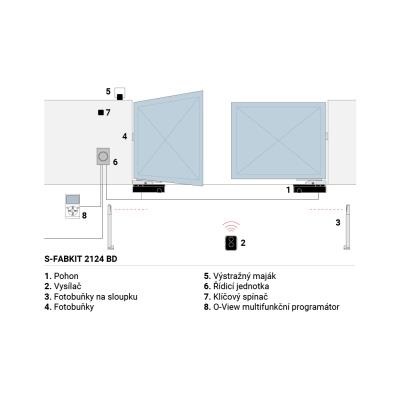

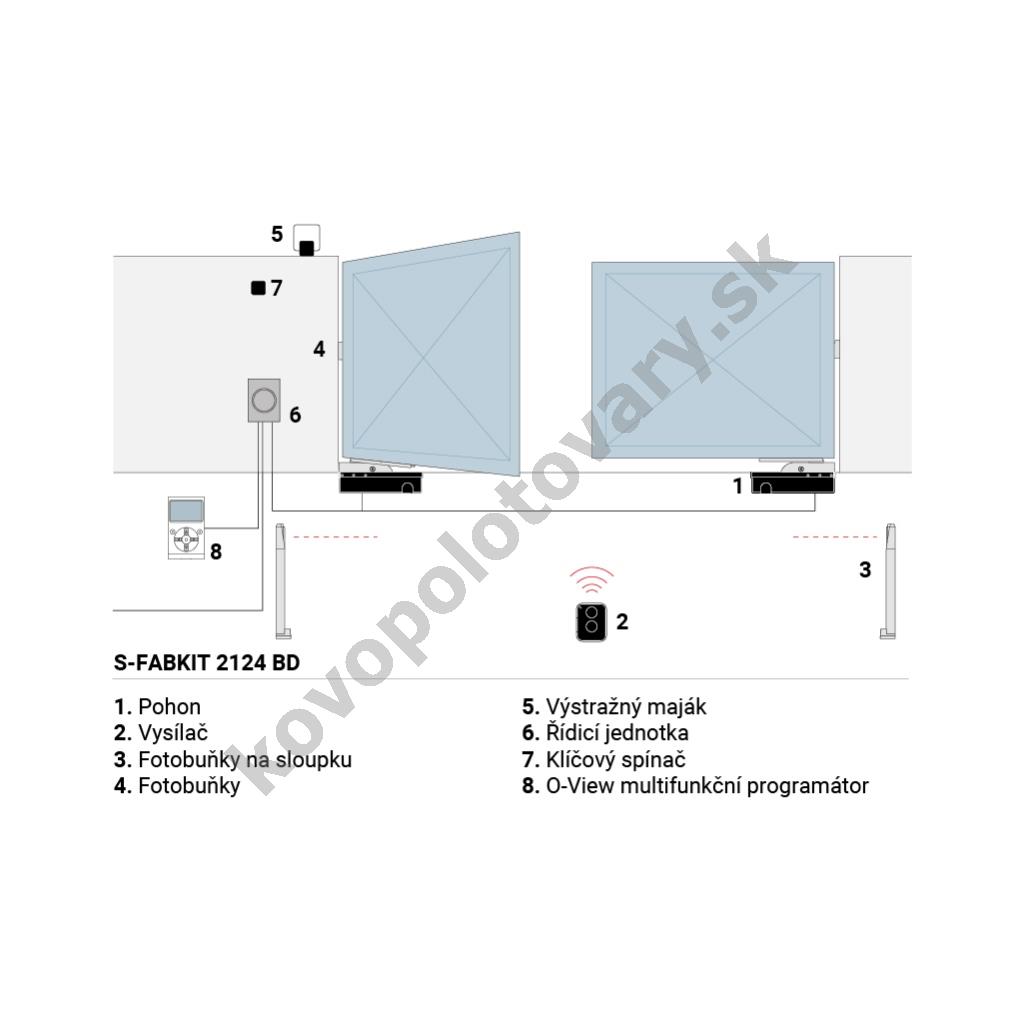

Zostava podzemných pohonov a príslušenstva pre automatizáciu privátnej aj priemyselnej dvojkrídlovej brány s hmotnosťou do 800 kg a šírkou prejazdu do 4,6 m. Motor Nice S-Fab je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 400 kg a šírkou jedného krídla do 2,3 m. Bližšie špecifikácie, limity použitie a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.

Jednou z hlavných predností pohonu je kompaktný dizajn s výškou krabice iba 81 mm, pričom viditeľná výška nad zemou činí len 52 mm. Pohon je vyrobený z ocele s kataforézním lakom a hliníkovej zliatiny, čo zaručuje odolnosť proti poveternostným vplyvom a korózii. Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené i zatvorené, napriek tomu pre polohu zatvorené odporúčame použitie zemného dorazu (k nájdeniu v záložke "Príslušenstvo" na karte tohto produktu). Riadiaca jednotka je vybavená zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov.

Set obsahuje obojsmerný prijímač, umožňujúci zobrazenie stavu otvorenia brány na obojsmernom diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia). Tento prijímač je spätne kompatibilný aj s jednosmernými ovládačmi Nice. Bližšie informácie nájdete v návodoch jednotlivých produktov.

Nahrádza sadu Nice X-Metro 2124 KCE (NICE X-METRO-2124 set K2).

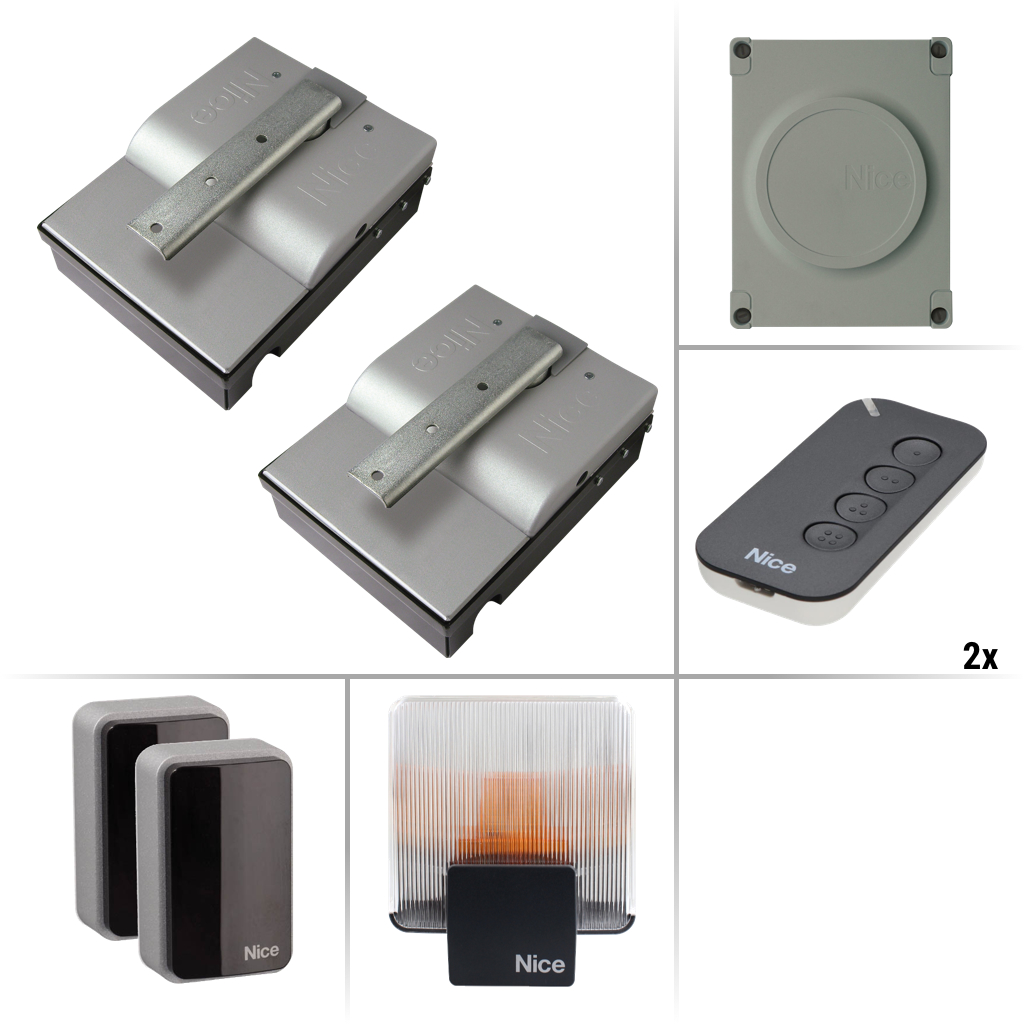

Obsah balenia:

• 2x Nice SFAB2124 - podzemný pohon (nahrádza pohony XMETRO2124)
• 1x Nice MC824H R10 - riadiaca jednotka
• 1x Nice OXIBD - obojsmerný zásuvný prijímač
• 1x Nice ELDC - bezpečnostný LED maják
• 1x Nice EPMB - bezpečnostné fotobunky (1 pár), dosah 30 m
• 2x Nice ON2E - jednosmerný diaľkový ovládač (2-kanálový)

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
• Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Předblikánie - upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok - ovláda elektromechanický zámok
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
• Nice Solemyo - riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo
• Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
• Nice BD - typ kódovania s obojsmernou komunikáciou umožňujúci zobrazenie stavu otvorenia na diaľkovom ovládači

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 200 W
  • Odber prúdu: max. 0,9 A
• Parametre brány

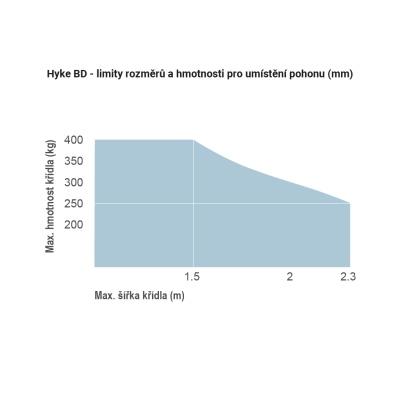

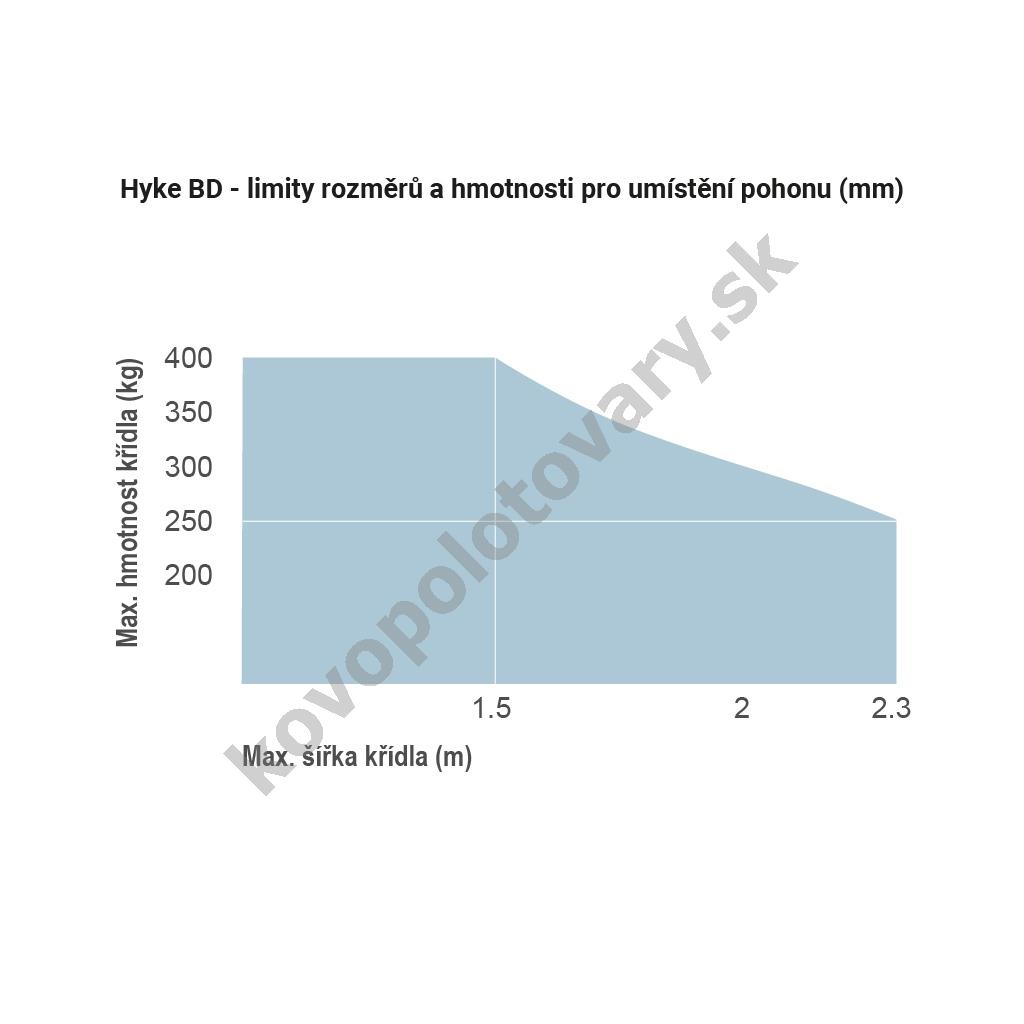

  • Hmotnosť brány: max. 800 kg (pri šírke prejazdu 3 m)
  • Hmotnosť krídla: max. 400 kg (pri šírke krídla 1,5 m)
  • Šírka prejazdu: max. 4,6 m (pri hmotnosti brány 500 kg)
  • Šírka krídla: max. 2,3 m (pri hmotnosti krídla 250 kg)
  • Odporúčaná hmotnosť brány: max. 800 kg (pri šírke prejazdu 3 m)
  • Odporúčaná hmotnosť krídla: max. 400 kg (pri šírke krídla 1,5 m)
  • Odporúčaná šírka prejazdu: max. 4,6 m (pri hmotnosti brány 500 kg)
  • Odporúčaná šírka krídla: max. 2,3 m (pri hmotnosti krídla 250 kg)
• Rozmery
  • Šírka: 320 mm
  • Výška: 255 mm
  • Hĺbka: 133 mm
• Vlastnosti
  • Krytie: IP67
  • Prevádzková teplota: -20 až 50 °C
  • Krútiaci moment: max. 250 Nm
