Nice Toona 4024 BD KCE - zostava pohonov a príslušenstva, pre 2-krídlové brány do 6 m prejazdu a 1000 kg

Nice Toona 4024 BD KCE

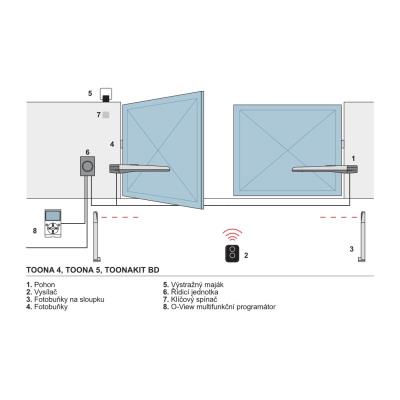

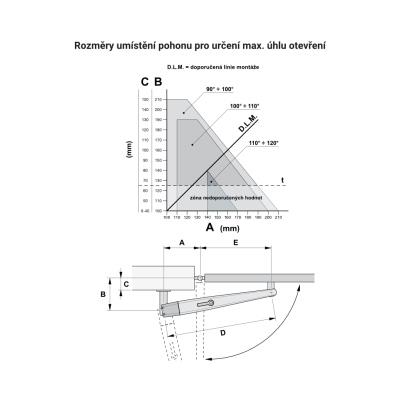

Zostava lineárnych pohonov a príslušenstva pre automatizáciu privátnej aj priemyselnej dvojkrídlovej brány s hmotnosťou do 1000 kg a šírkou prejazdu do 6 m. Motor Nice Toona-4024 je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 500 kg a šírkou jedného krídla do 3 m. Bližšie špecifikácie, limity použitie a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.

Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené, pre polohu zatvorené odporúčame použitie zemného dorazu (k nájdeniu v záložke "Príslušenstvo" na karte tohto produktu). Riadiaca jednotka je vybavená zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Určené pre intenzívnu prevádzku. Systém detekcie prekážok zaručuje bezpečnú prevádzku vďaka enkodéru ktorý detekuje rýchlosť a pohyb pohonu a vďaka monitorovaniu odporu pri chode motora. Motor brány sa vyznačuje dlhou životnosťou a nenáročným zapojením. Patentované usporiadanie vnútorných komponentov znamená lepšiu spoľahlivosť a tichý chod aj vďaka napájaniu motora 24 V DC.

Set obsahuje obojsmerný prijímač a obojsmerné ovládače, umožňujúci zobrazenie stavu otvorenia brány na diaľkovom ovládači. Tento prijímač aj ovládače sú spätne kompatibilné aj s jednosmernými ovládačmi a prijímači Nice. Bližšie informácie nájdete v návodoch jednotlivých produktov.

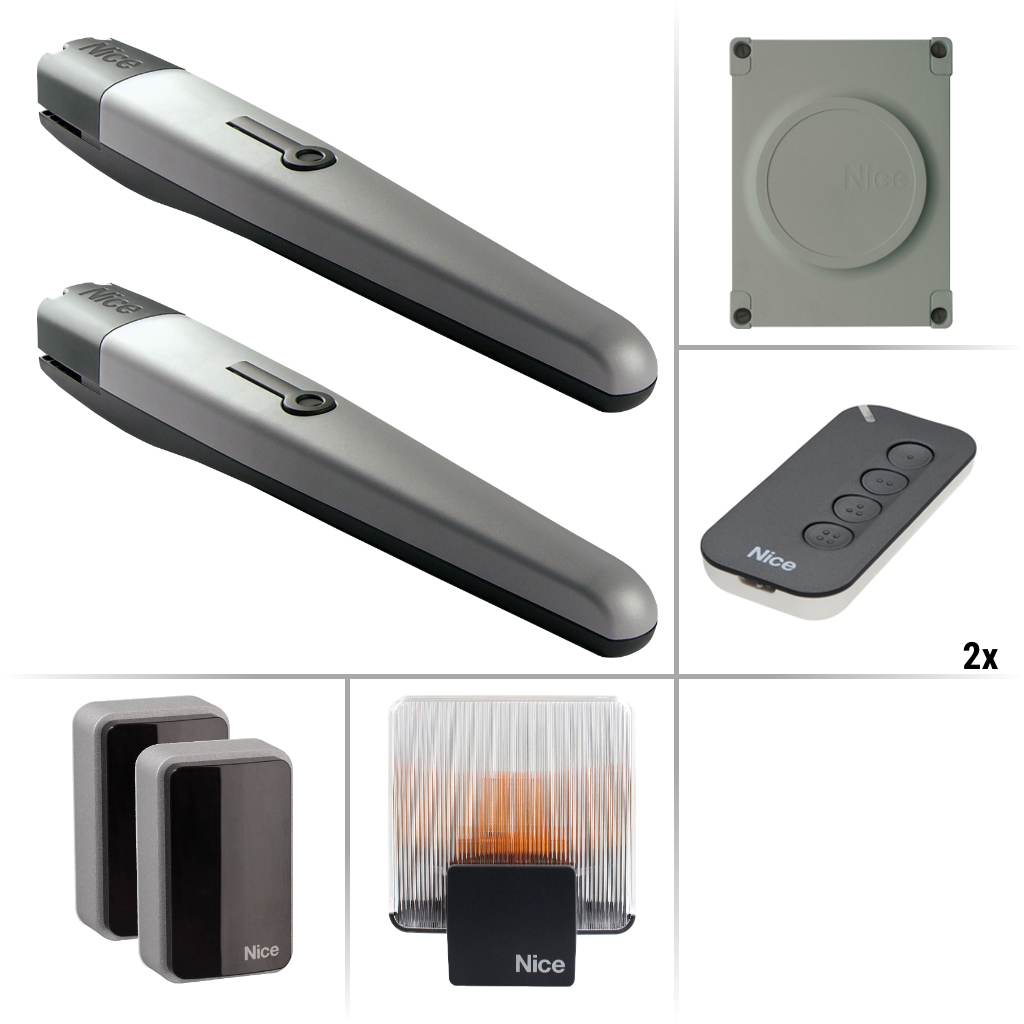

Obsah balení:

• 2x Nice TO4024 - pohon
• 1x Nice MC824H R10 - riadiaca jednotka
• 1x Nice OXIBD - obojsmerný zásuvný prijímač
• 1x Nice ELDC - bezpečnostný LED maják
• 1x Nice EPMB - bezpečnostné fotobunky (1 pár), dosah 30 m
• 2x Nice MYGO4 - jednosmerný diaľkový ovládač (4-kanálový)
• 4x Kotviace konzoly (určené k privareniu)

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
• Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Předblikánie - upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok - ovláda elektromechanický zámok
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
• Nice Solemyo - riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo
• Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
• Nice BD - typ kódovania s obojsmernou komunikáciou umožňujúci zobrazenie stavu otvorenia na diaľkovom ovládači

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 200 W
  • Odber prúdu: max. 0,9 A
• Parametre brány

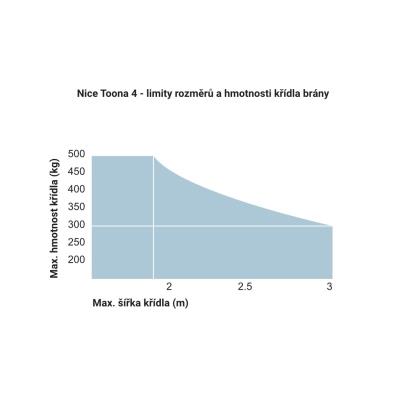

  • Hmotnosť brány: max. 1000 kg (pri šírke prejazdu 3,6 m)
  • Hmotnosť krídla: max. 500 kg (pri šírke krídla 1,8 m)
  • Šírka prejazdu: max. 6 m (pri hmotnosti brány 600 kg)
  • Šírka krídla: max. 3 m (pri hmotnosti krídla 300 kg)
  • Odporúčaná hmotnosť brány: max. 1000 kg (pri šírke prejazdu 3,6 m)
  • Odporúčaná hmotnosť krídla: max. 500 kg (pri šírke krídla 1,8 m)
  • Odporúčaná šírka prejazdu: max. 6 m (pri hmotnosti brány 600 kg)
  • Odporúčaná šírka krídla: max. 3 m (pri hmotnosti krídla 300 kg)
• Rozmery
  • Šírka: 820 mm
  • Výška: 105 mm
  • Hĺbka: 115 mm
• Vlastnosti
  • Krytie: IP44
  • Prevádzková teplota: -20 až 50 °C
  • Sila: max. 1800 N
