Nice Toona 7024 K1 - zostava pohonu a príslušenstva, pre 2-krídlové brány do 7 m prejazdu a 1700 kg

Nice Toona 7024 K1

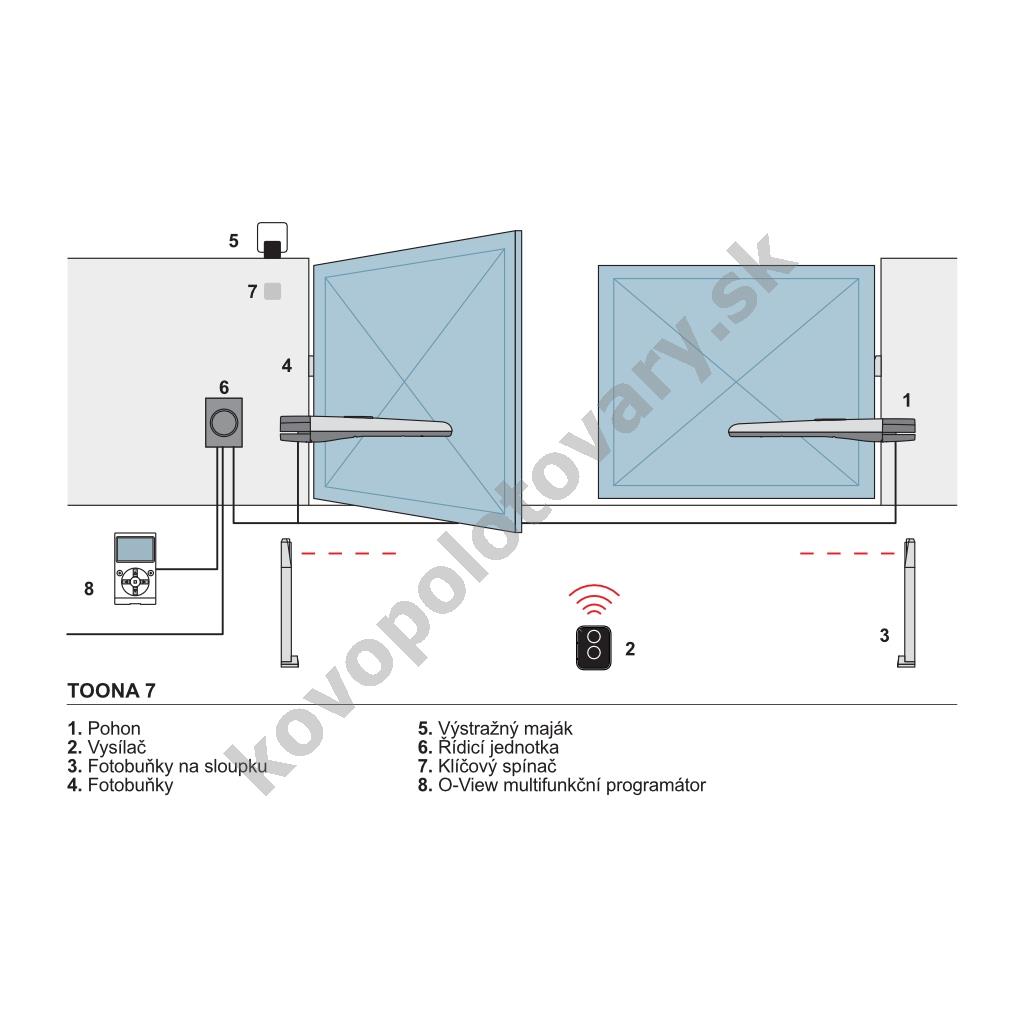

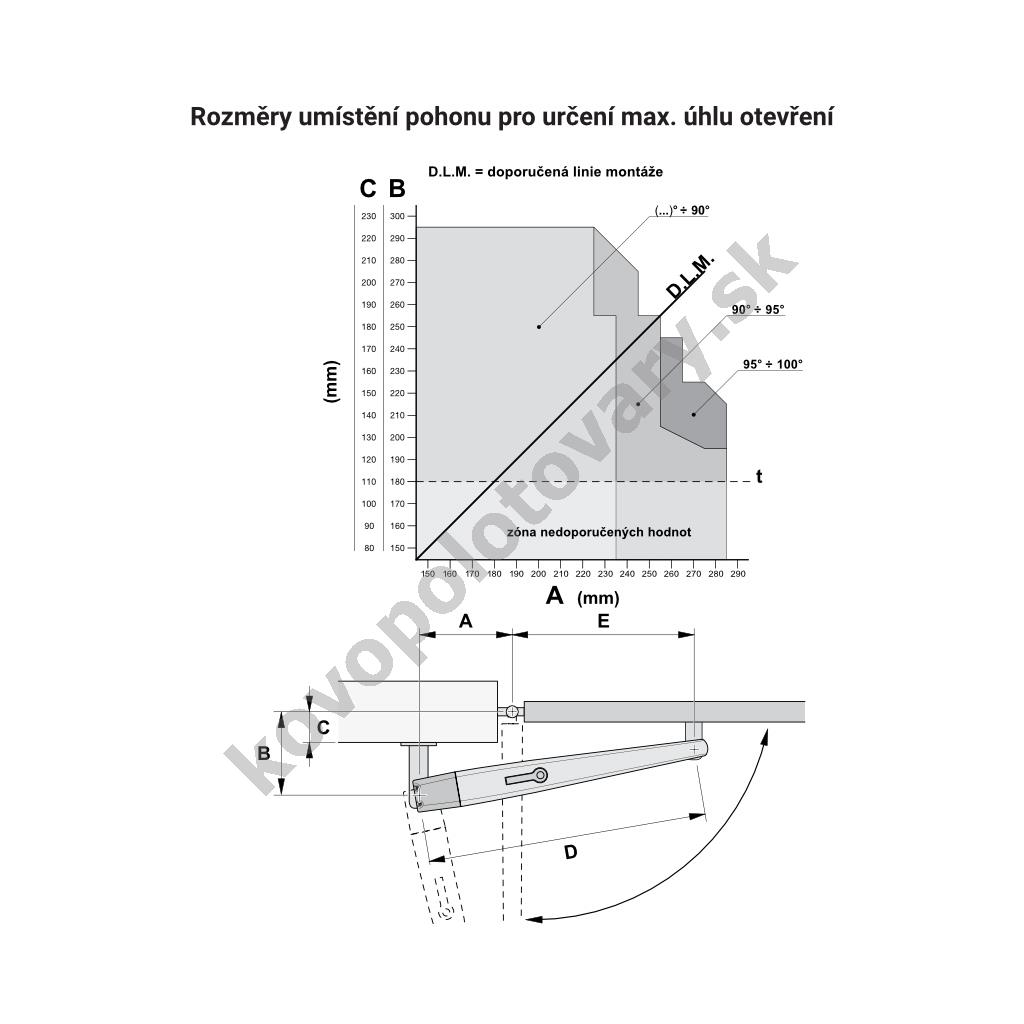

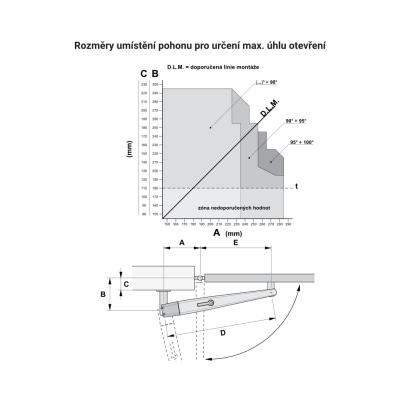

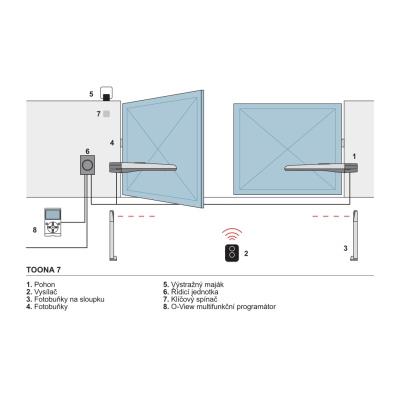

Zostava lineárneho pohonu a príslušenstva pre automatizáciu privátnej aj priemyselnej jednokrídlovej brány s hmotnosťou do 1700 kg a šírkou prejazdu do 7 m. Motor Nice Toona-7024 je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 1700 kg a šírkou jedného krídla do 7 m. Bližšie špecifikácie, limity použitie a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.

Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené. Riadiaca jednotka je vybavená zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Určené pre intenzívnu prevádzku. Systém detekcie prekážok zaručuje bezpečnú prevádzku vďaka enkodéru ktorý detekuje rýchlosť a pohyb pohonu a vďaka monitorovaniu odporu pri chode motora. Motor brány sa vyznačuje dlhou životnosťou a nenáročným zapojením. Patentované usporiadanie vnútorných komponentov znamená lepšiu spoľahlivosť a tichý chod aj vďaka napájaniu motora 24 V DC.

Set obsahuje obojsmerný prijímač, umožňujúci zobrazenie stavu otvorenia brány na obojsmernom diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia). Tento prijímač je spätne kompatibilný aj s jednosmernými ovládačmi Nice. Bližšie informácie nájdete v návodoch jednotlivých produktov.

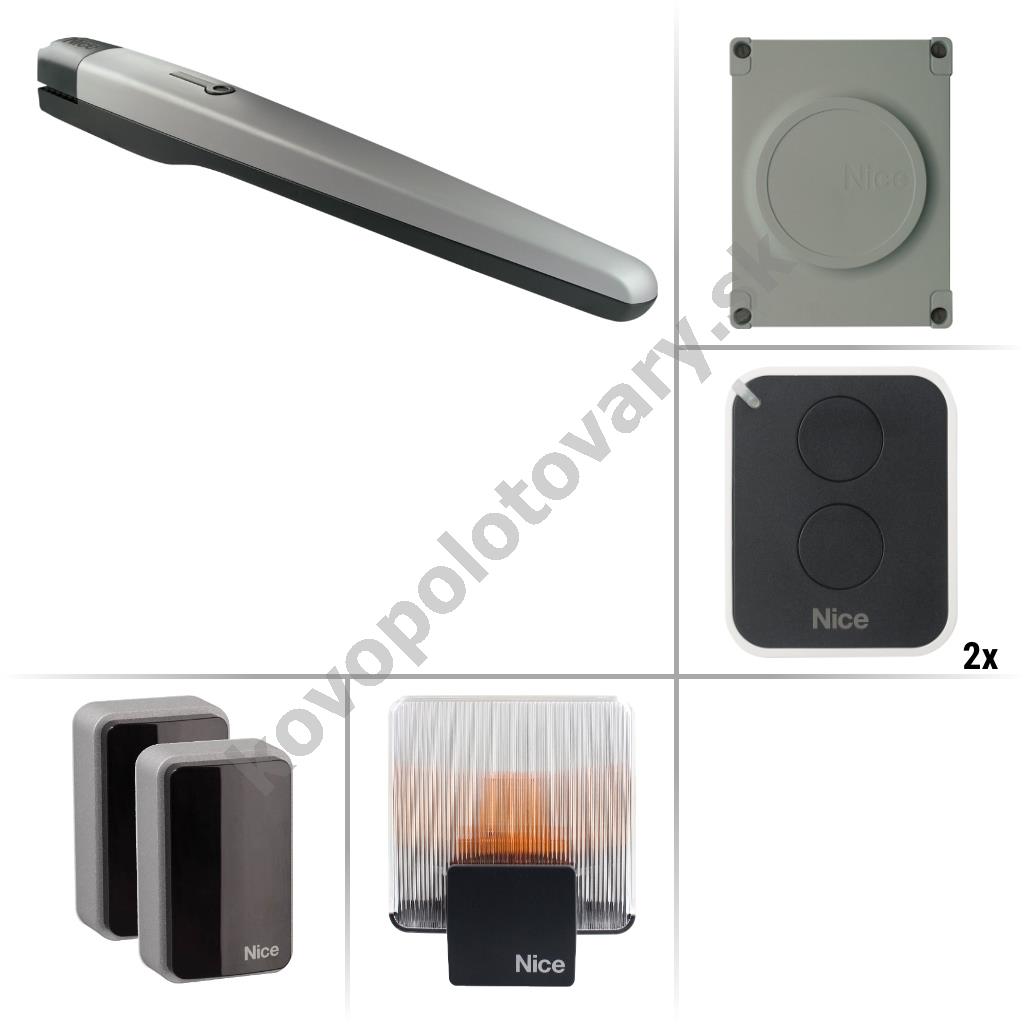

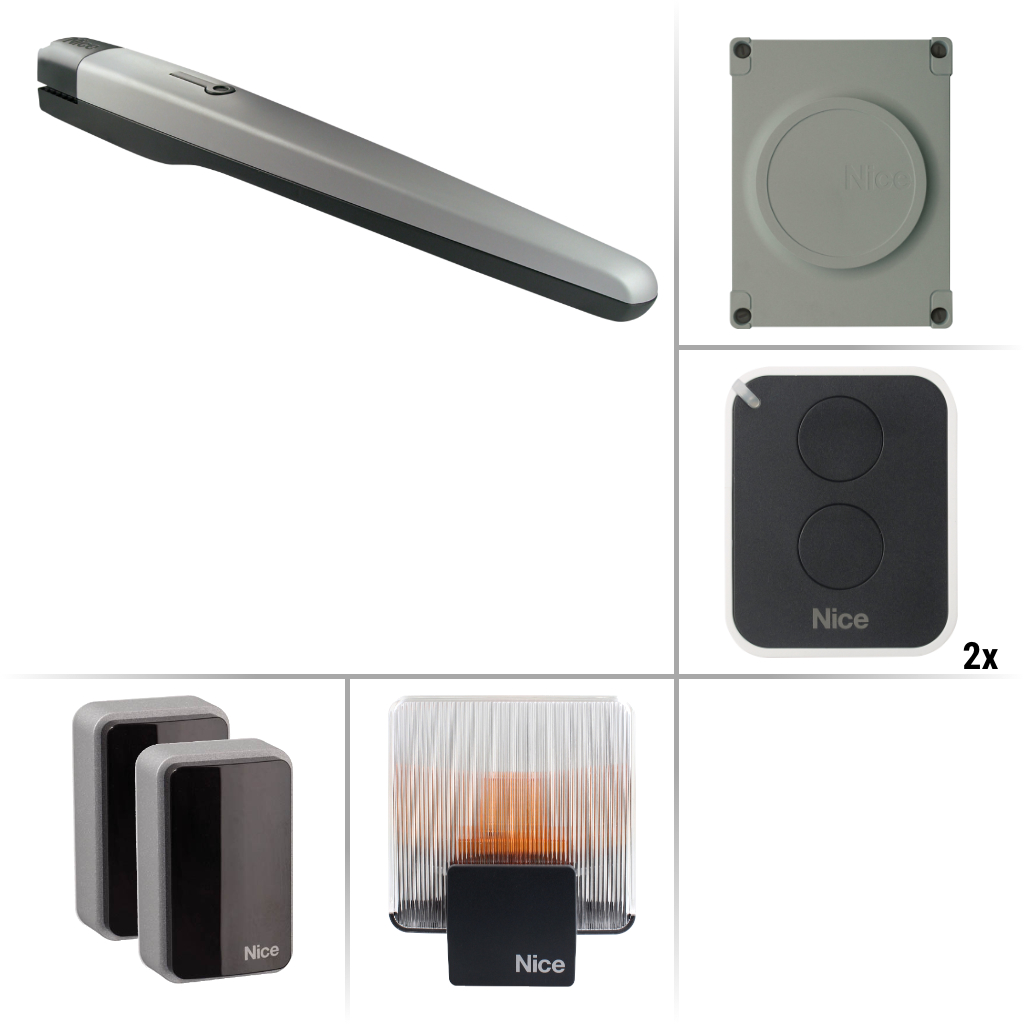

Obsah balení:

• 1x Nice TO7024 - pohon
• 1x Nice MC824H R10 - riadiaca jednotka
• 1x Nice OXIBD - obojsmerný zásuvný prijímač
• 1x Nice ELDC - bezpečnostný LED maják
• 1x Nice EPMB - bezpečnostné fotobunky (1 pár), dosah 30 m
• 2x Nice ON2E - jednosmerný diaľkový ovládač (2-kanálový)
• 2x Kotviace konzoly (určené k privareniu)

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
• Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Předblikánie - upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok - ovláda elektromechanický zámok
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
• Nice Solemyo - riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo
• Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
• Nice BD - typ kódovania s obojsmernou komunikáciou umožňujúci zobrazenie stavu otvorenia na diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia)

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 200 W
  • Odber prúdu: max. 0,9 A
• Parametre brány

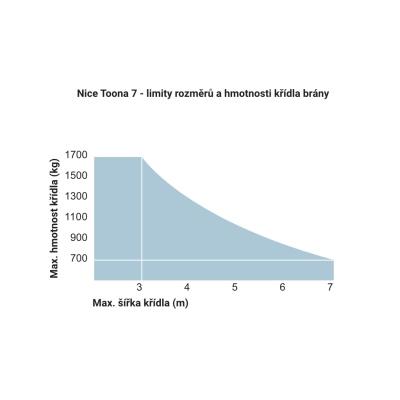

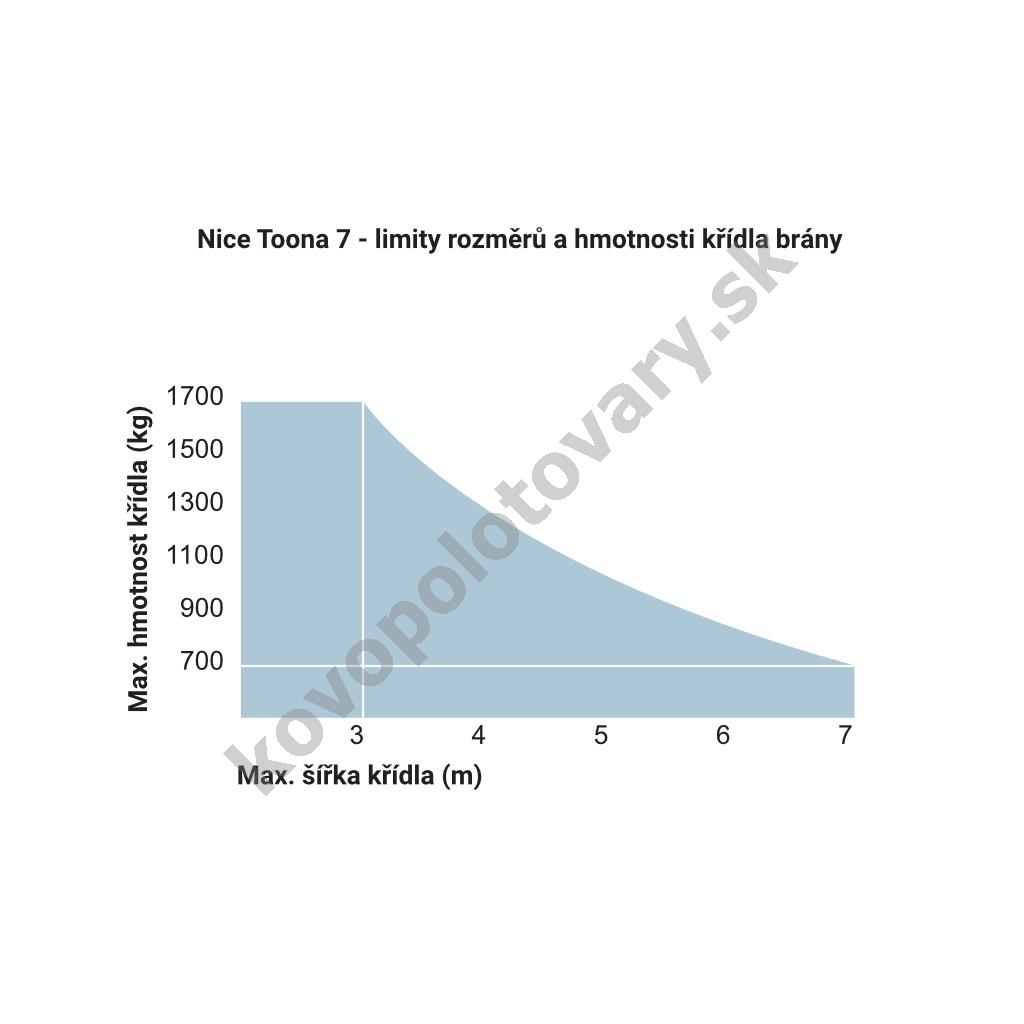

  • Hmotnosť brány: max. 1700 kg (pri šírke prejazdu 3 m)
  • Hmotnosť krídla: max. 1700 kg (pri šírke krídla 3 m)
  • Šírka prejazdu: max. 7 m (pri hmotnosti brány 750 kg)
  • Šírka krídla: max. 7 m (pri hmotnosti krídla 750 kg)
  • Odporúčaná hmotnosť brány: max. 1700 kg (pri šírke prejazdu 3 m)
  • Odporúčaná hmotnosť krídla: max. 1700 kg (pri šírke krídla 3 m)
  • Odporúčaná šírka prejazdu: max. 7 m (pri hmotnosti brány 750 kg)
  • Odporúčaná šírka krídla: max. 7 m (pri hmotnosti krídla 750 kg)
• Rozmery
  • Šírka: 1200 mm
  • Výška: 150 mm
  • Hĺbka: 128 mm
• Vlastnosti
  • Krytie: IP44
  • Prevádzková teplota: -20 až 50 °C
  • Sila: max. 2700 N
