Nice Wingo 3524 K1 - zostava pohonu a príslušenstva, pre 1-krídlové brány do 3,5 m prejazdu a 500 kg
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis

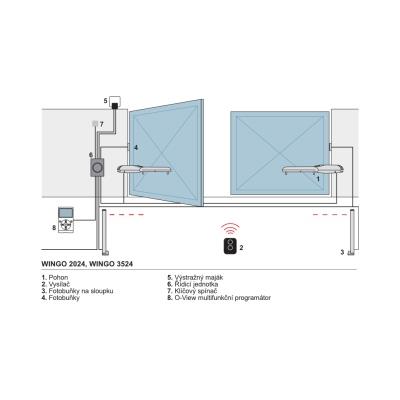

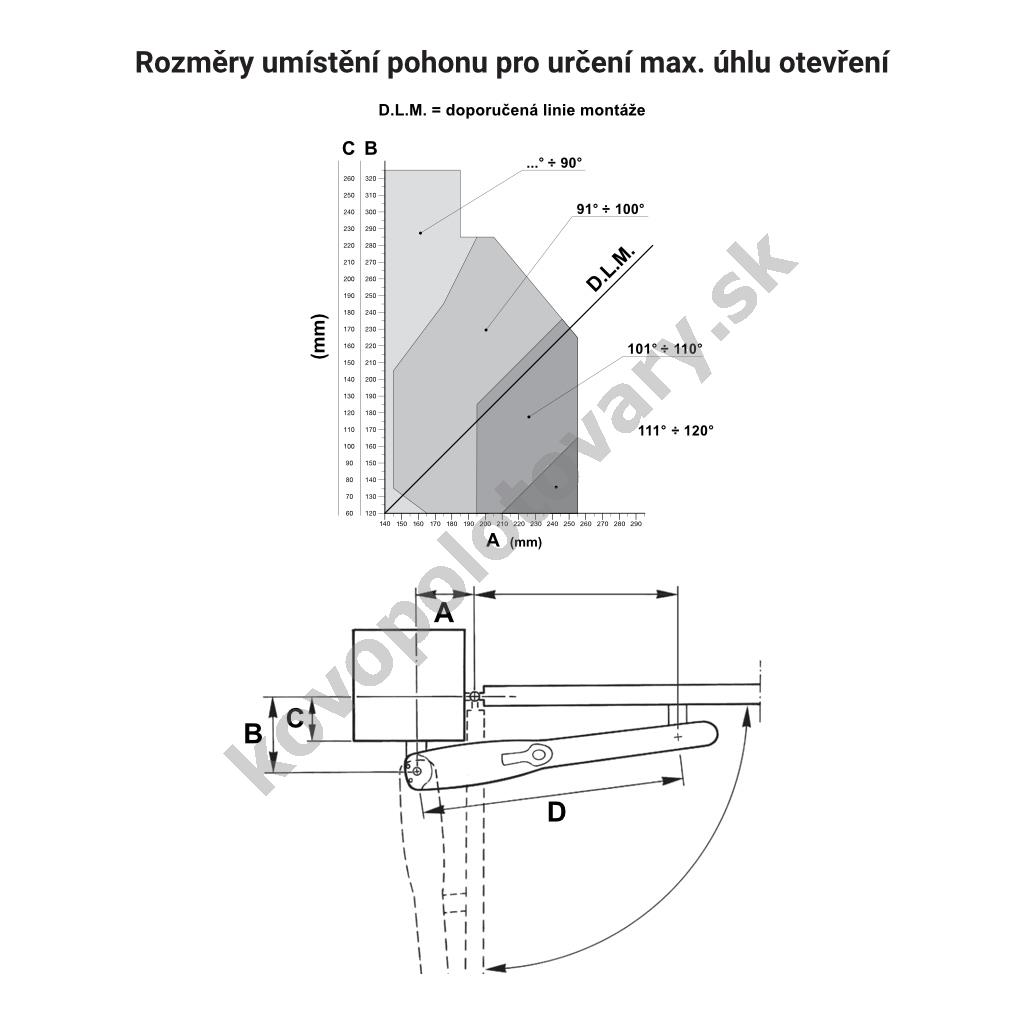

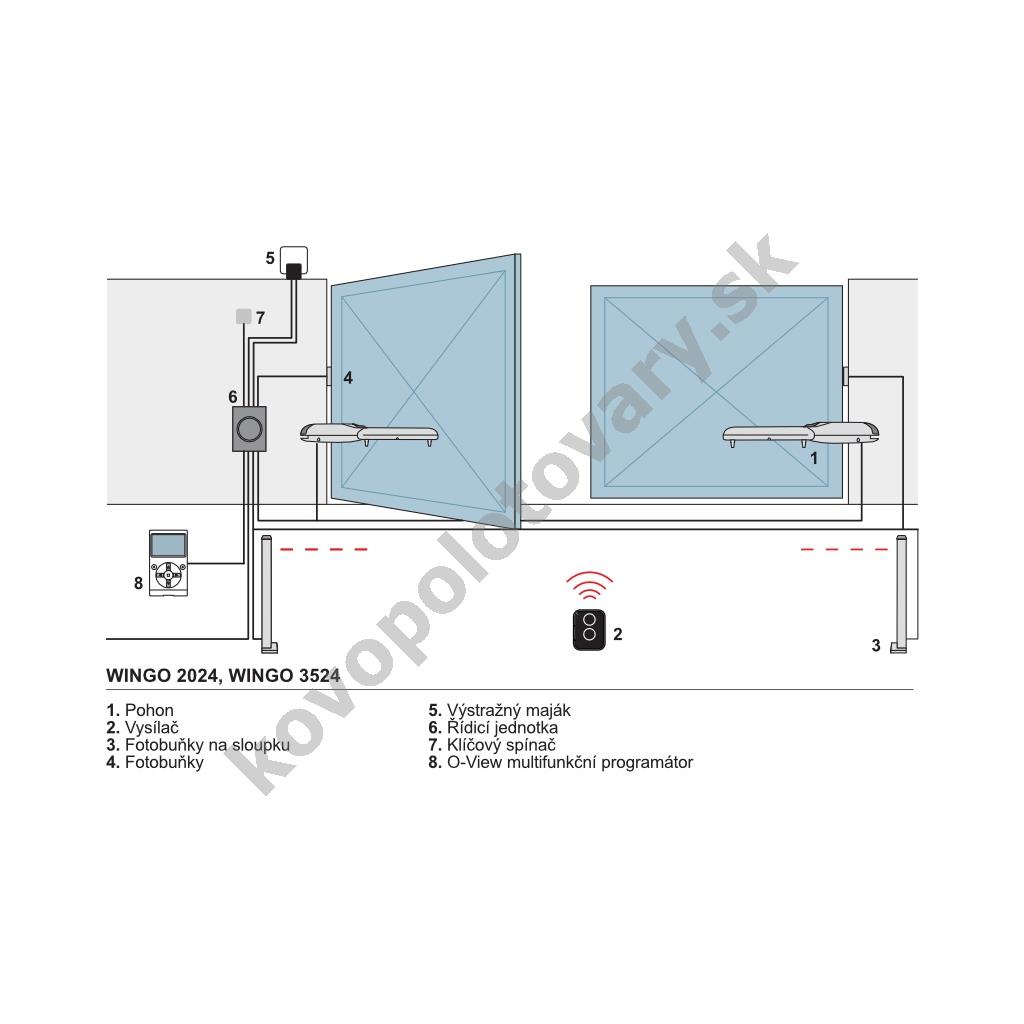

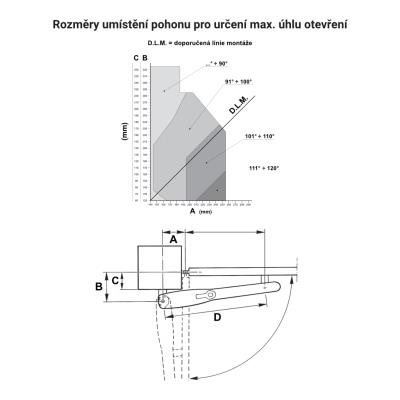

Zostava lineárnych pohonov a príslušenstva pre automatizáciu privátnej aj priemyselné jednokrídlovej brány s hmotnosťou do 500 kg a šírkou prejazdu do 3,5 m. Motor Nice Wingo-3524 je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 500 kg a šírkou jedného krídla do 3,5 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.
Tento pohon je vybavený mechanickými koncovými dorazmi pre polohu otvorené na spodku pohonu. Motor brány sa vyznačuje dlhou životnosťou a nenáročným zapojením. Patentované usporiadanie vnútorných komponentov znamená lepšiu spoľahlivosť a tichý chod aj vďaka napájaniu motora 24 V DC.

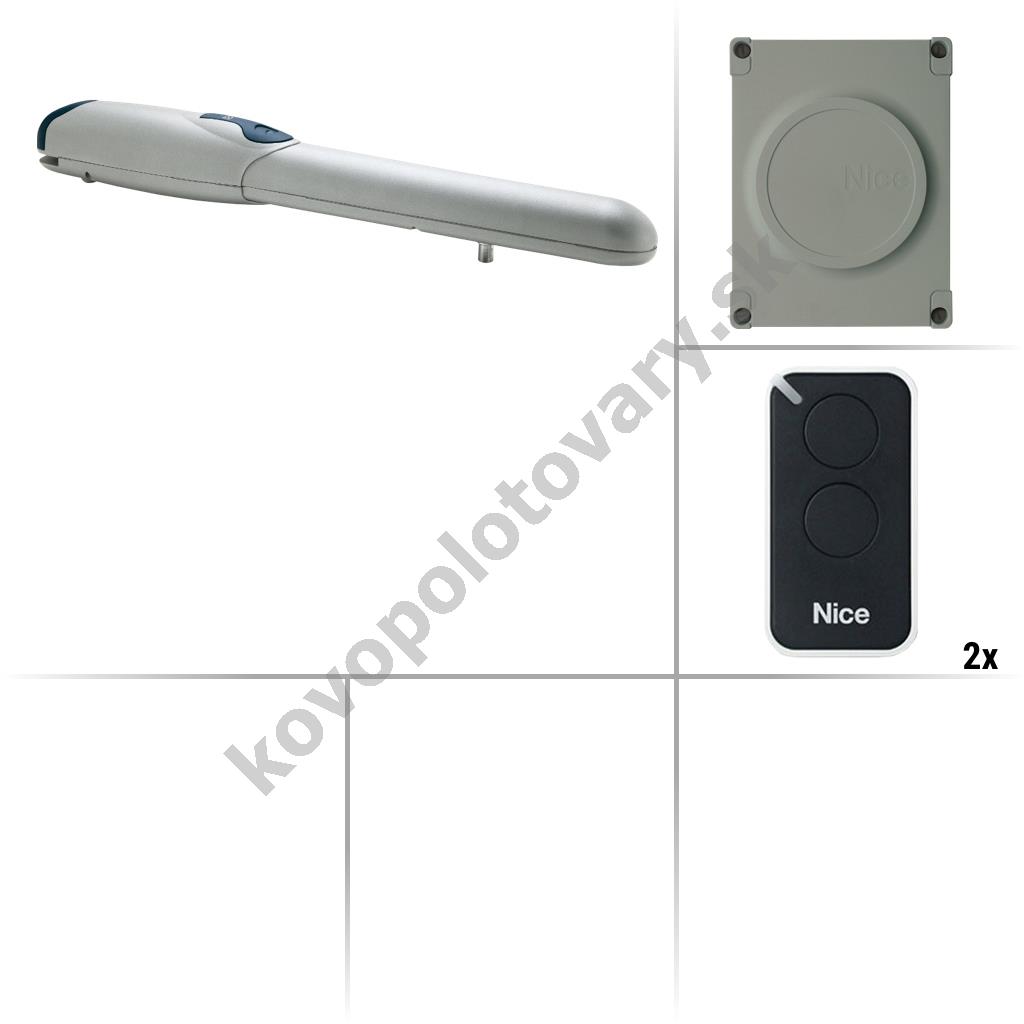

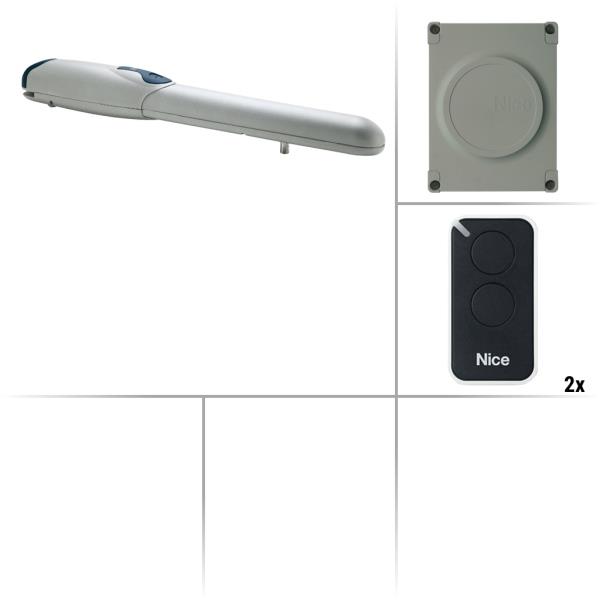

Obsah balenia:
- 1x Nice WG3524 - pohon
- 1x Nice MC424L R10 - riadiaca jednotka s integrovaným prijímačom
- 2x Nice FLO2R-E - diaľkový ovládač (2-kanálový)
- 2x Kotviace konzoly (určené k privareniu)
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok -pri náraze brány do prekážky pohon obráti chod
- Úsporný režim - pri nečinnosti vypne riadiaca jednotka napájania príslušenstva
- Predblikanie - upozornenie majákom pred začatím pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor, zaisťujúci funkčnosť pri výpadku prúdu
- Vstup pre el. zámok - ovláda elektromechanický zámok
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
- Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
- Programovateľný výstup - výstup pre elektromechanický zámok je nastaviteľný a možno ho prepnúť na signalizáciu otvorenej brány
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
- Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
- Nice SOLEMYO - riadiaca jednotka je kompatibilná so solárnym napájaním Nice SOLEMYO
- Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 24 V DC
- Výkon: 170 W
- Odber prúdu: max 0,8 A
- Parametry brány

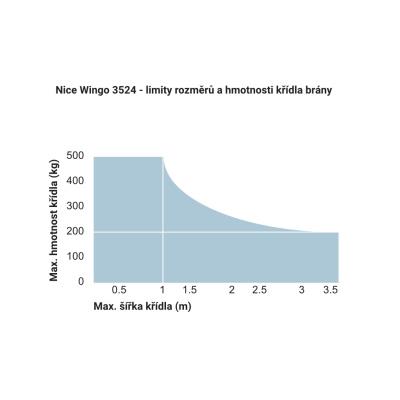

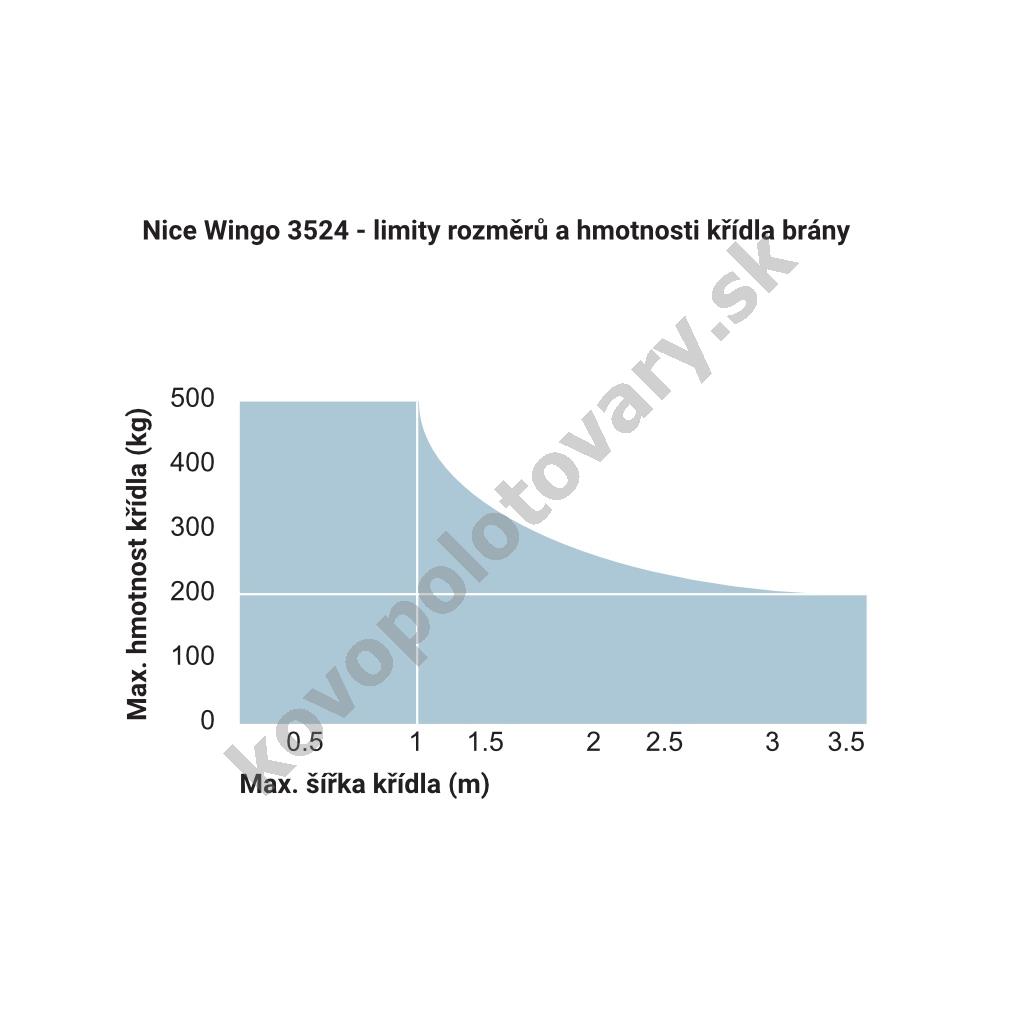

- Hmotnosť brány: max. 500 kg (pri šírke prejazdu 1 m)
- Hmotnosť krídla: max. 500 kg (pri šírke krídla 1 m)
- Šírka prejazdu: max. 3,5 m (pri hmotnosti brány 200 kg)
- Šířka křídla: max. 3,5 m (pri hmotnosti krídla 200 kg)
- Odporúčaná hmotnosť brány: max. 500 kg (pri šírke prejuzdu 1 m)
- Odporúčaná hmotnosť krídla: max. 500 kg (pri šířke krídla 1 m)
- Odporúčaná šírka prejazdu: max. 3,5 m (pri hmotnosti brány 200 kg)
- Odporúčaná šírka krídla: max. 3,5 m (pri hmotnosti krídla 200 kg)
- Rozmery
- Šírka: 920 mm
- Výška: 98 mm
- Hĺbka: 95 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20°C až 50°C
- Sila: max. 1500 Nm
| Parametre | |
|---|---|
| Výrobca | Nice |
| Max. dĺžka krídla | 3,5 m |
| Pre počet krídel | 1 |
| Pre šírku prejazdu | do 3,5 m |
| Typ setu | set s pohonom |
| Dĺžka balíka | 101 cm |
