9.2Z - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 8 m a 700 kg, pozinkovaný profil
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 8 m prejazdnej šírky a celkovej hmotnosti do 700 kg.

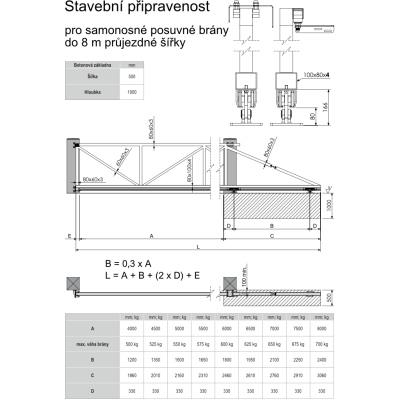

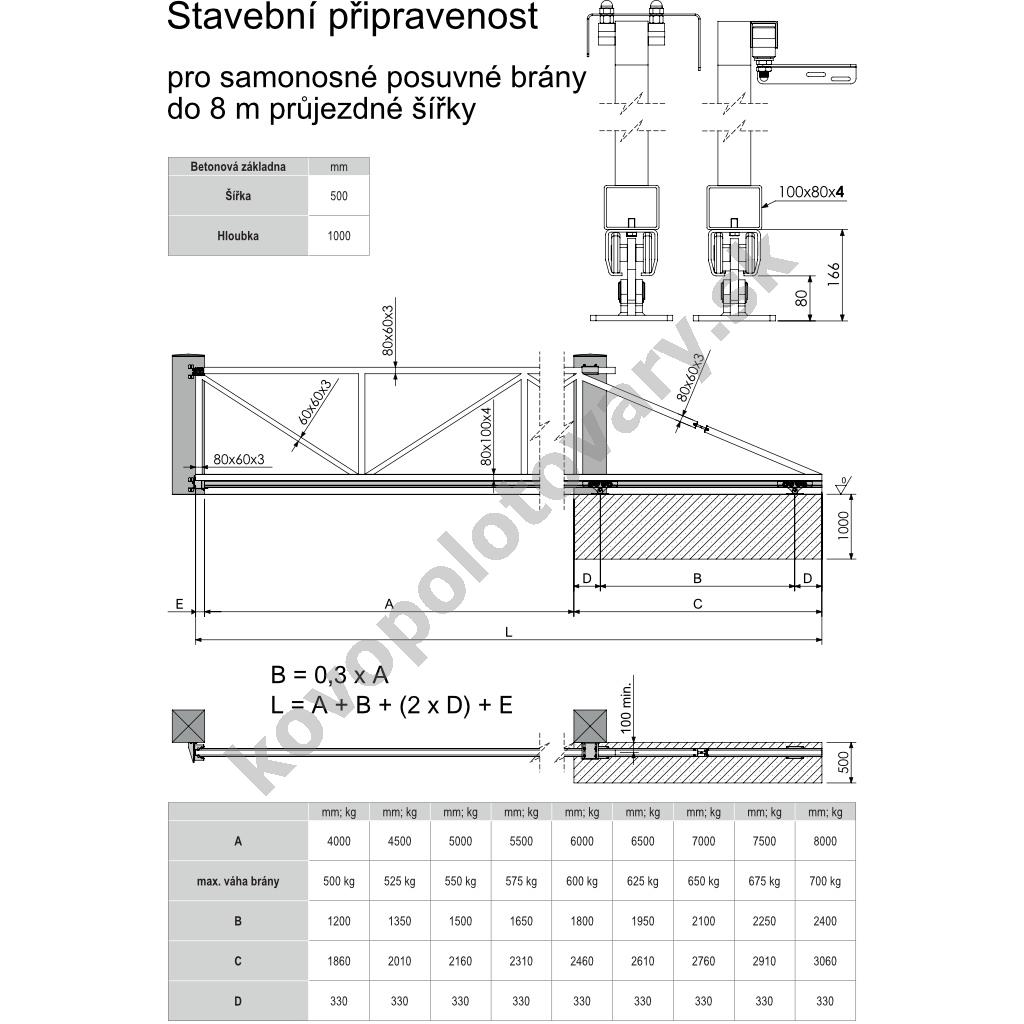

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

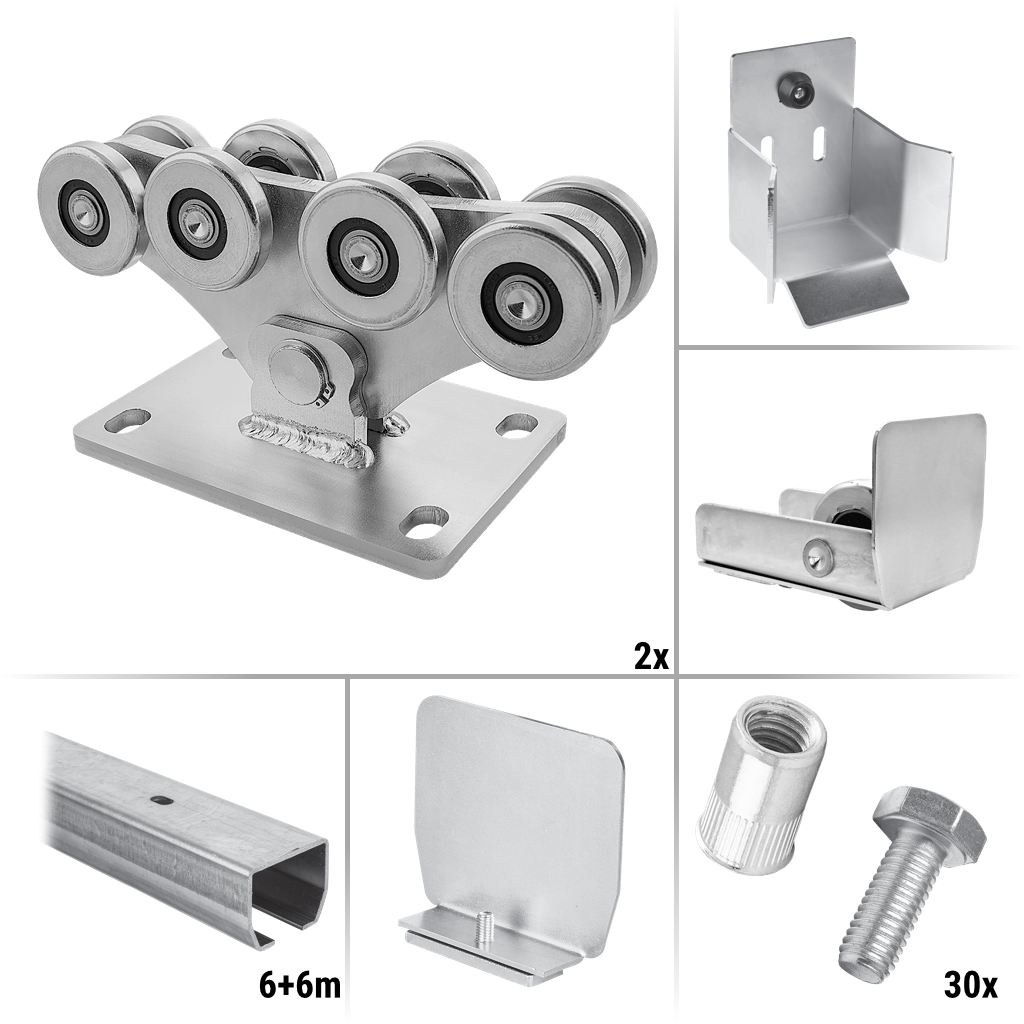

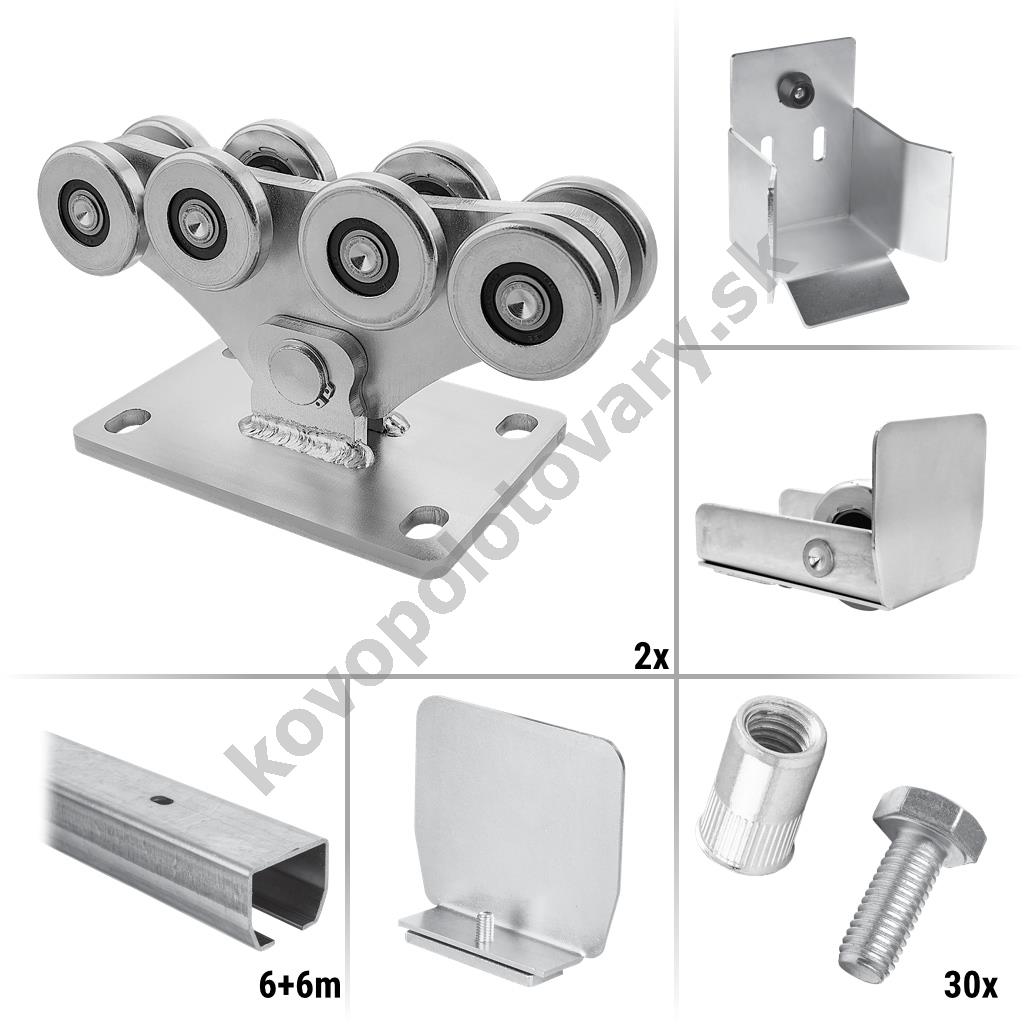

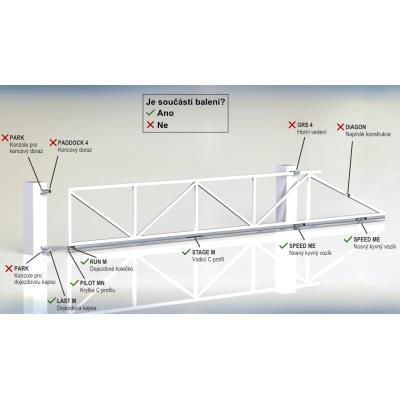

Obsah balenia:

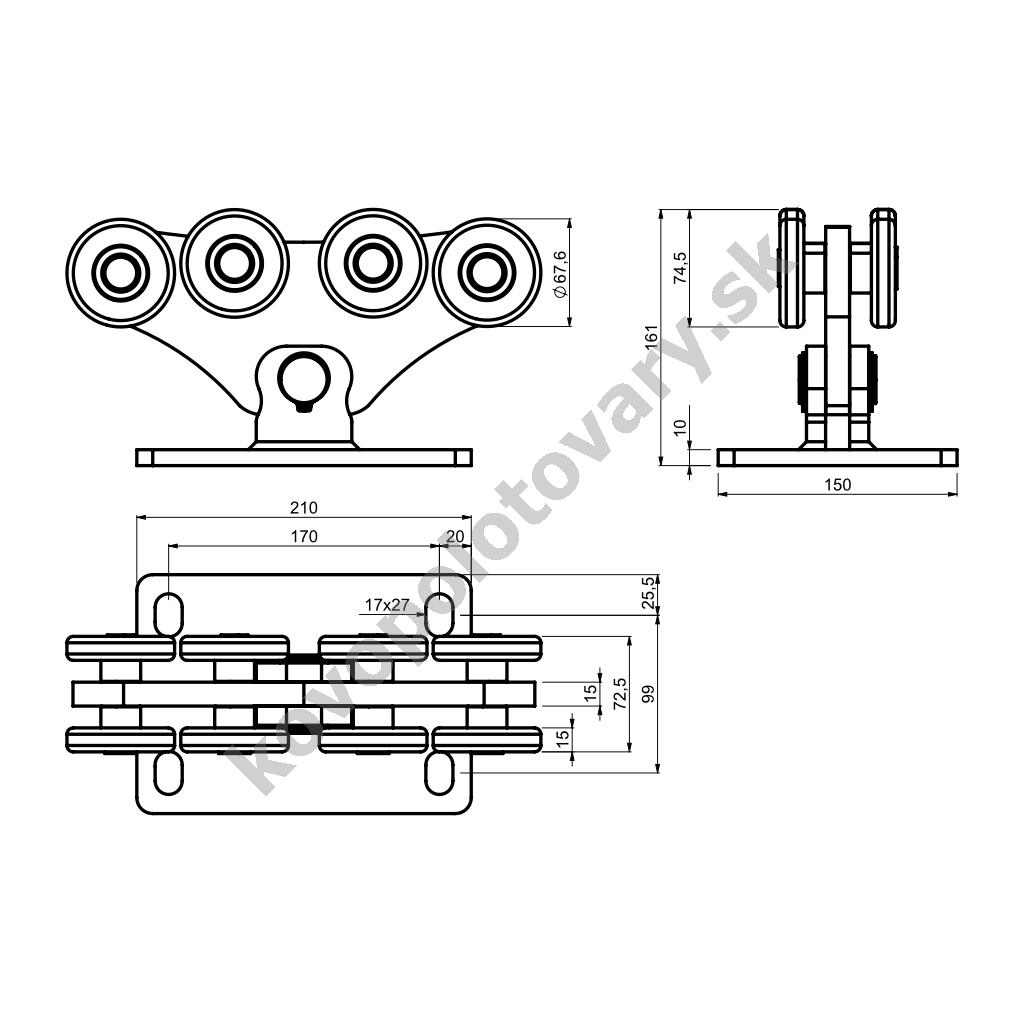

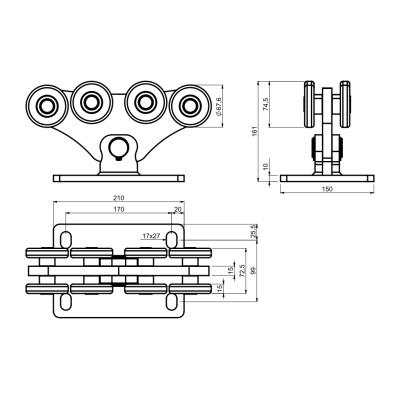

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

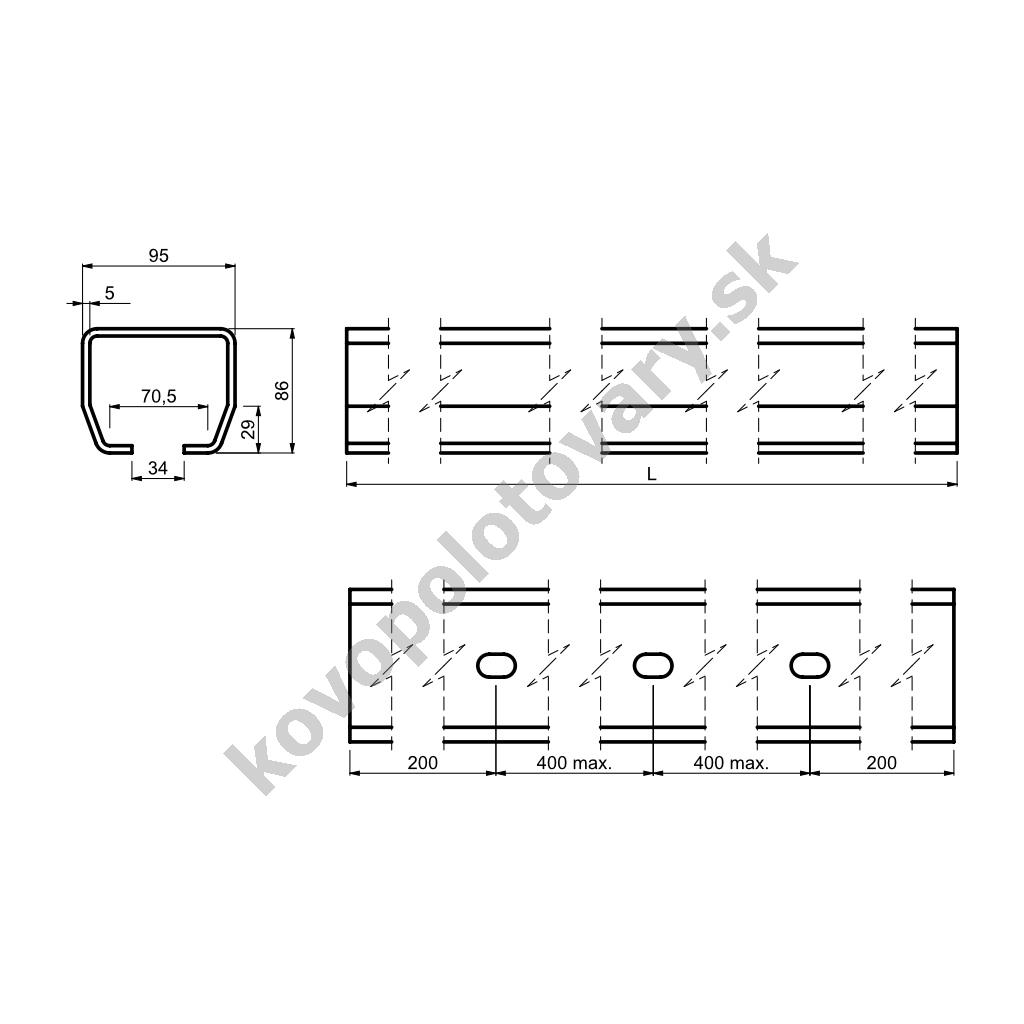

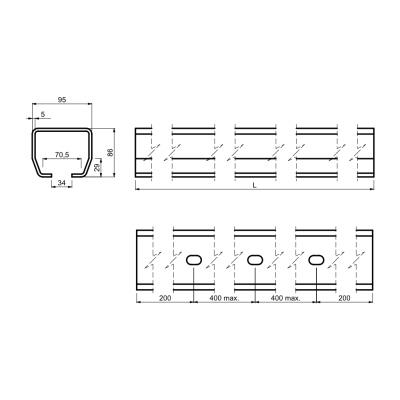

- 2x CAIS STAGE MZ 6 (1700012) - vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m

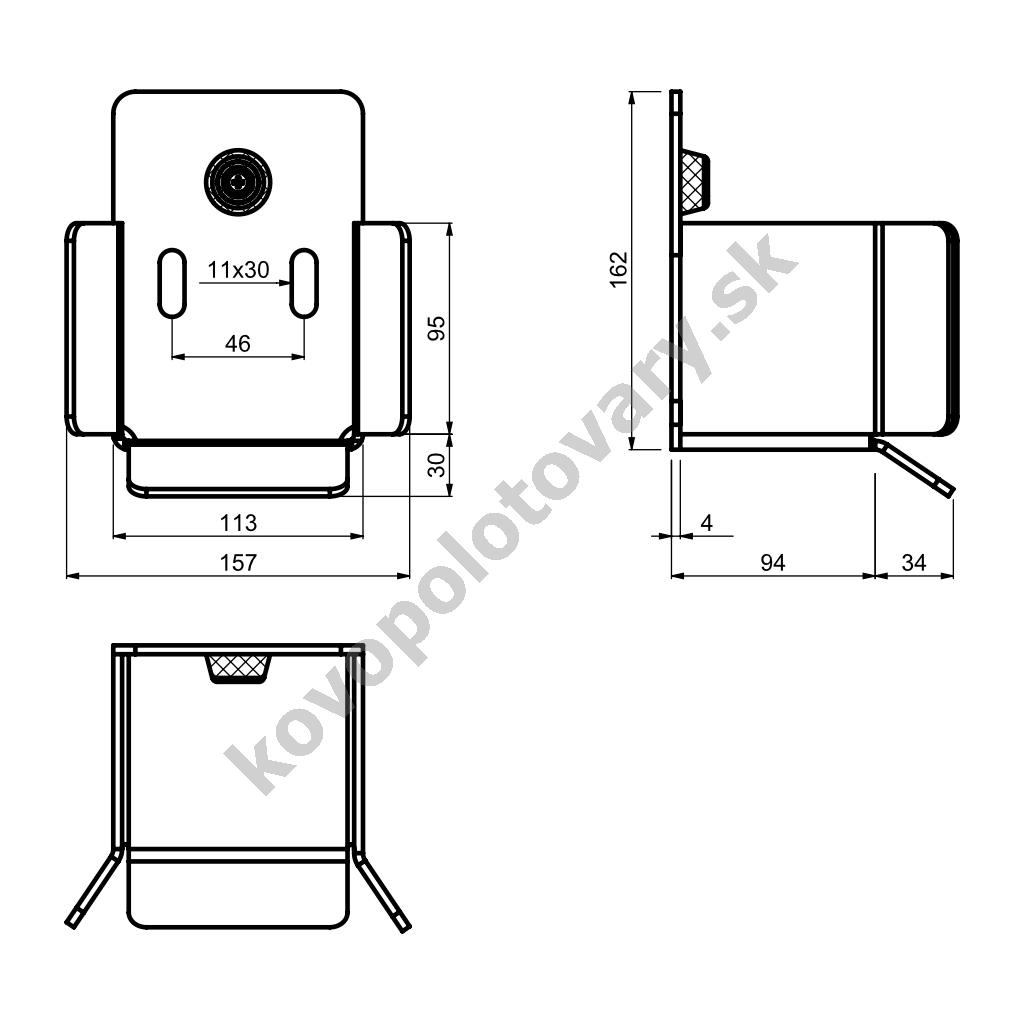

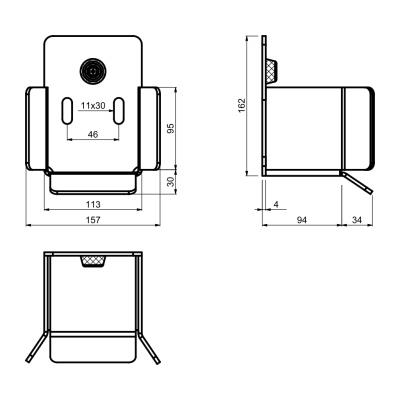

- 1x CAIS LAST M (1700014) - spodná dojazdová kapsa

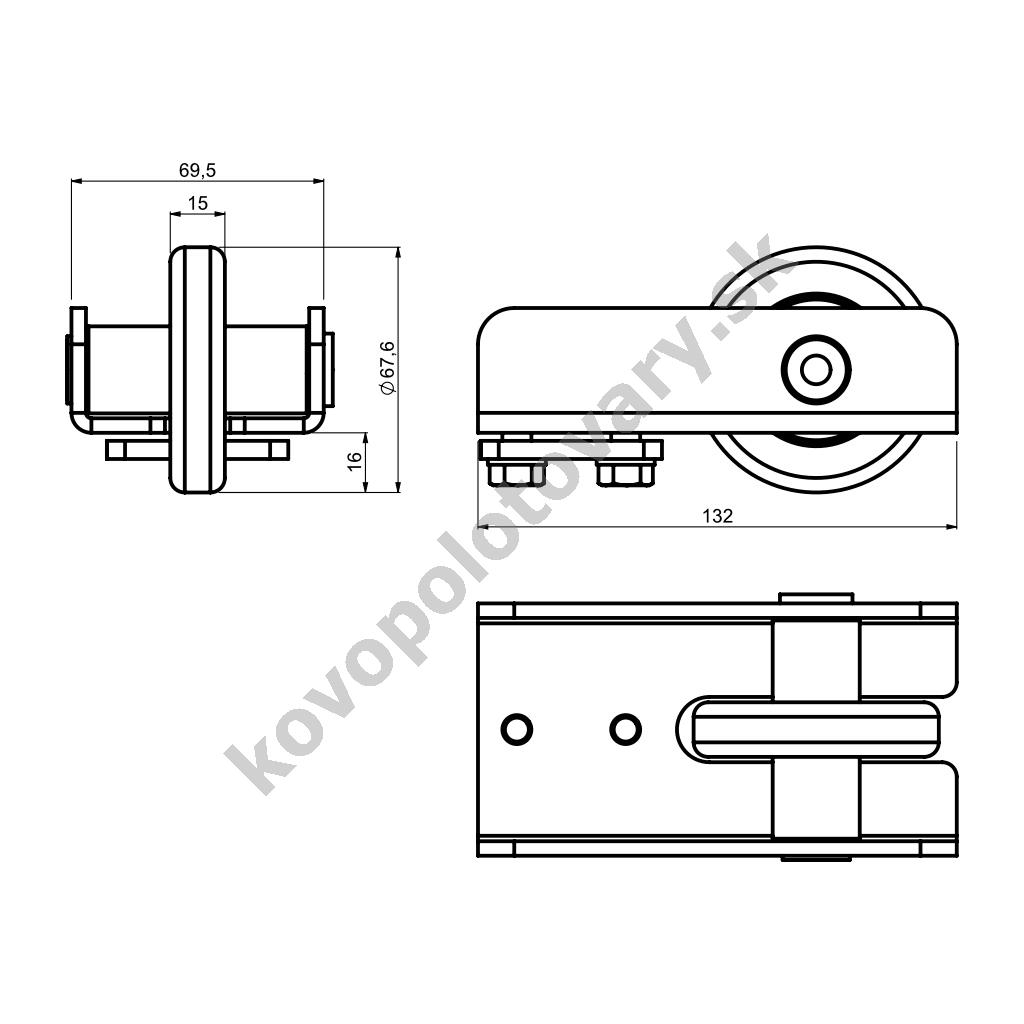

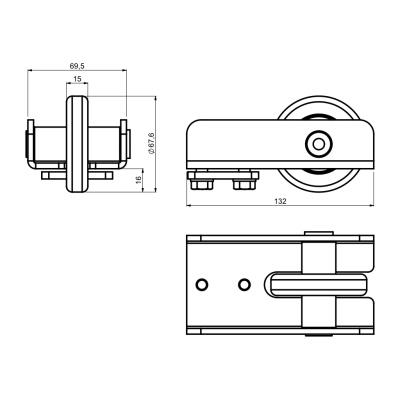

- 1x CAIS RUN M (1700013) - dojazdové koliesko

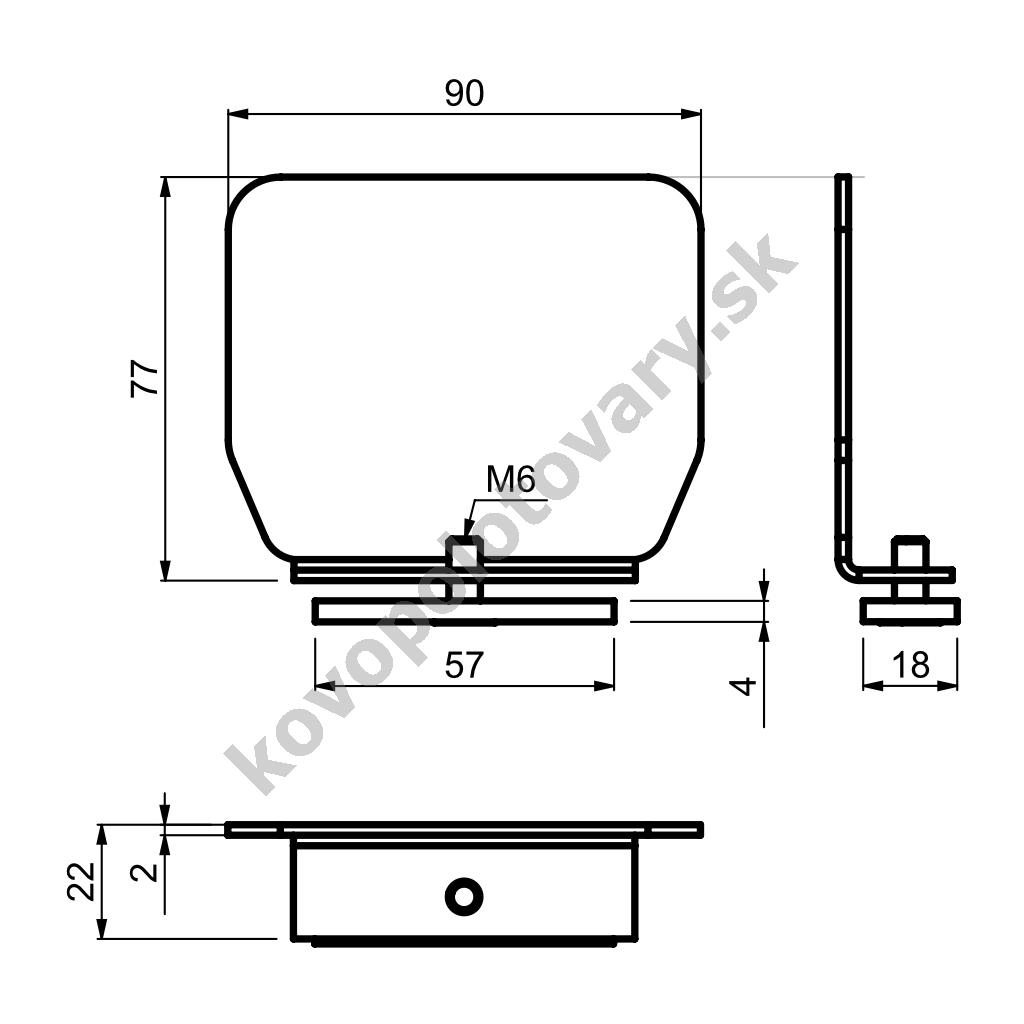

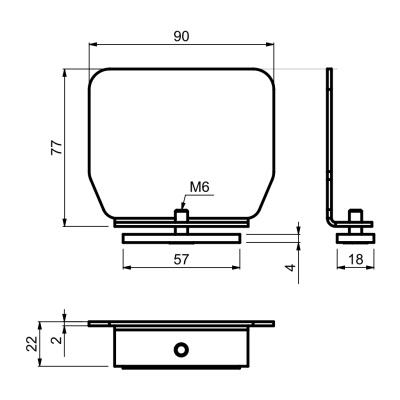

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

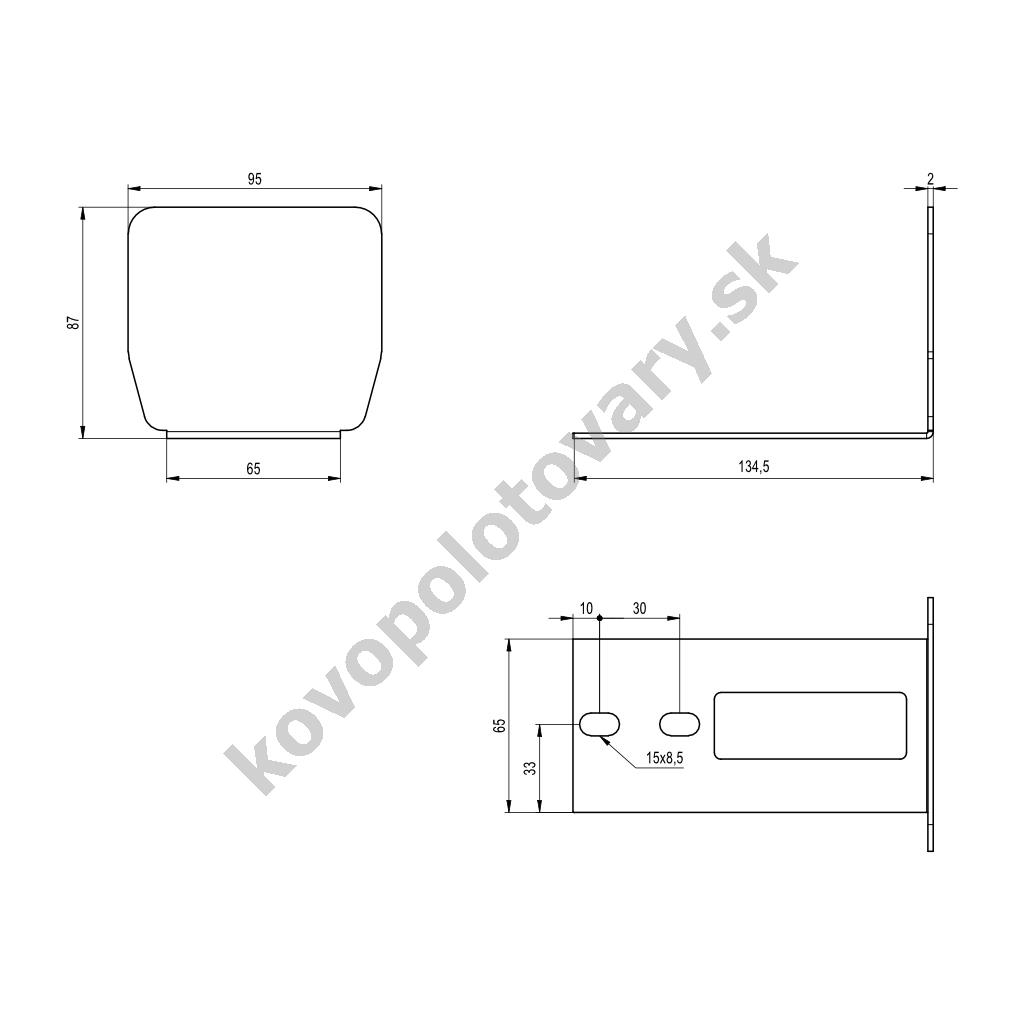

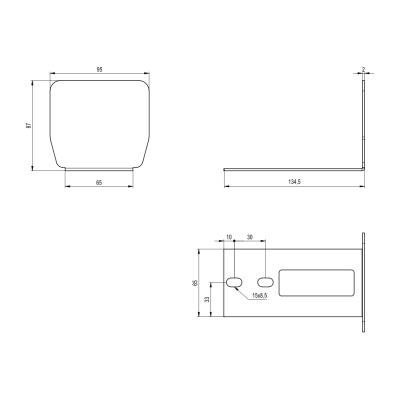

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
- 30x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
- 15x Nitovacia matica M10x18 - pre pripevnenie C profilu
- 15x Nitovacia matica M10x21 - pre pripevnenie C profilu

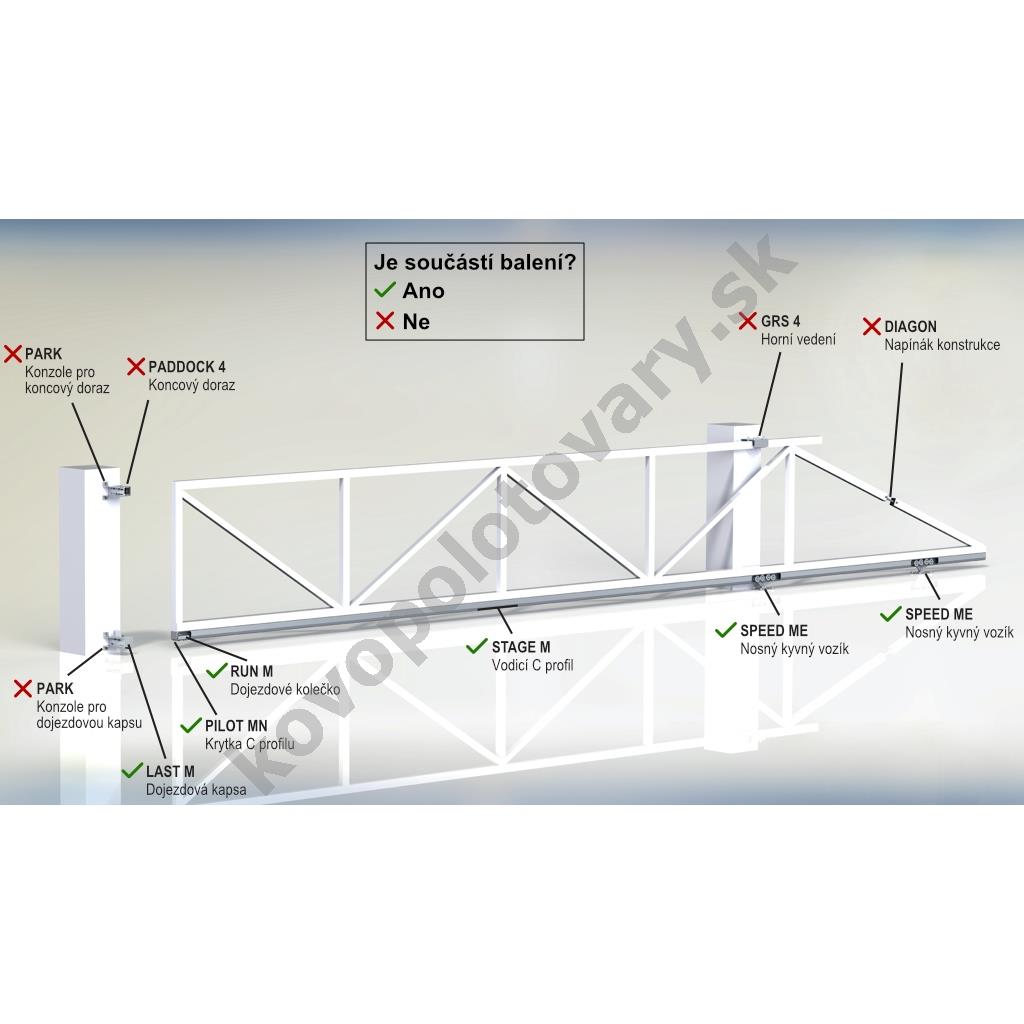

- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 700 kg
- Šírka prejazdu: max. 8 m
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: galvanické pozinkovanie
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 700 |
| Pre šírku prejazdu | do 8 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | CAIS |
