Popis
Zostava pohonu a príslušenstva pre automatizáciu privátnej alebo priemyselnej posuvnej brány. Motor CAME BKV25AGS je vhodný na automatizáciu posuvných a samonosných brán s hmotnosťou do 2500 kg a šírkou prejazdu do 20 m.
Tento pohon je vybavený elektromechanickými koncovými spínačmi a je určený pre intenzívnu prevádzku. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom.

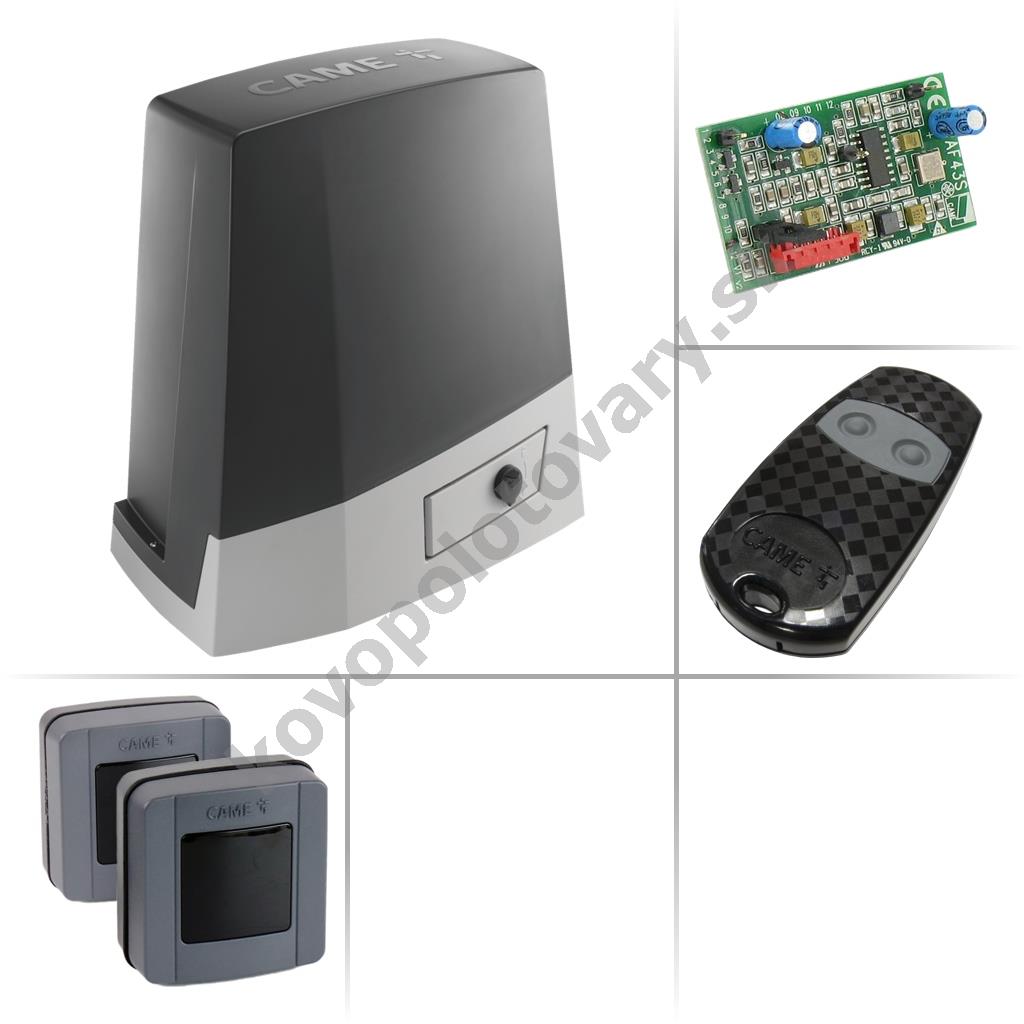

Obsah balenia:
- 1x CAME BKV25AGS (801MS-0320) - pohon
- 1x CAME ZN8 - riadiaca jednotka
- 1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz)
- 1x CAME DLX30CEP (806TF-0080) - bezpečnostné fotobunky (1 pár), dosah 30 m
- 1x CAME AT02EV (001AT02EV) - diaľkový ovládač (2-kanálový, 433 MHz)
- 1x Odblokovací kľúč (použitie pri výpadku prúdu)
- 2x Mechanický doraz na hrebeň
- + doplnky pre montáž
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zavrie po nastavenom čase
- Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
- Predblikanie - upozornenie výstražným majákom pred zahájením pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Režim Master/Slave - hlavný pohon môže ovládať podriadený pohon v realizáciách dvojkrídlových posuvných brán
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
- Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a na LCD displeji
- Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
- LCD displej - riadiaca jednotka má integrovaný LCD displej pre nastavenie pohonu a kontrolu porúch
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 36 V DC
- Výkon: max. 300 W
- Odber prúdu: max. 10 A
- Parametre brány
- Typ hrebeňa: modul zuba 6
- Hmotnosť brány: max. 2500 kg
- Odporúčaná hmotnosť brány: max. 2500 kg
- Šírka prejazdu: max. 20 m
- Odporúčaná šírka prejazdu: max. 20 m
- Rozmery
- Šírka: 400 mm
- Výška: 412 mm
- Hĺbka: 260 mm
- Vlastnosti
- Krytie: IP54
- Prevádzková teplota: -20 až 55 °C
- Sila: max. 1000 N
| Parametre | |
|---|---|
| Výrobca | Came |
| Max. váha brány (kg) | 2500 |
| Typ setu | set s pohonom |
