Popis
Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4 m prejazdnej šírky a celkovej hmotnosti do 400 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 6 m šírky prejazdu.
Pohon CAME BX704 je vybavený elektromechanickými koncovými spínačmi a teplotnou poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom. Nahrádza pohon CAME BX74, predtým BX-A.

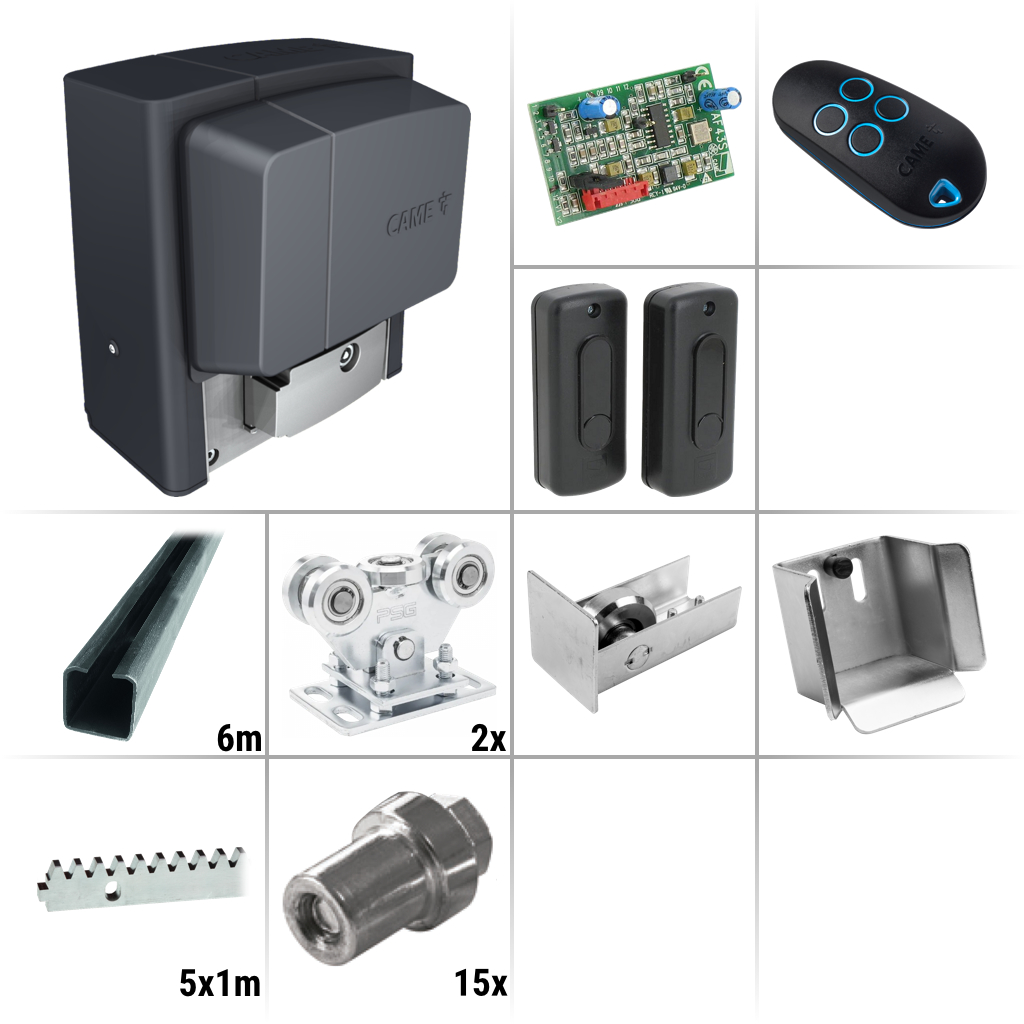

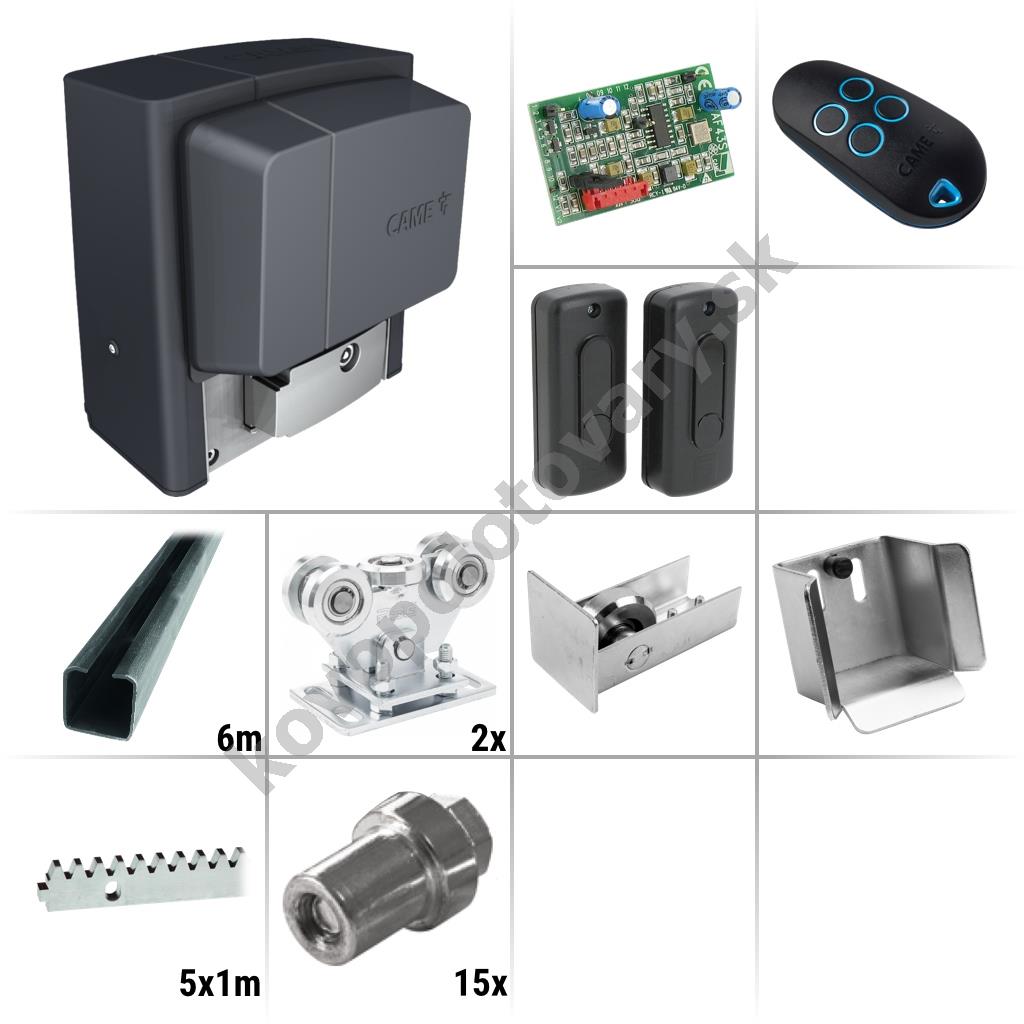

Obsah balenia:
- 1x CAME BX704AGS (801MS-0020) - pohon
- 1x CAME ZBX-7N - riadiaca jednotka
- 1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz)
- 2x Mechanický doraz na hrebeň
- 1x Montážna doska
- + Doplnky pre montáž

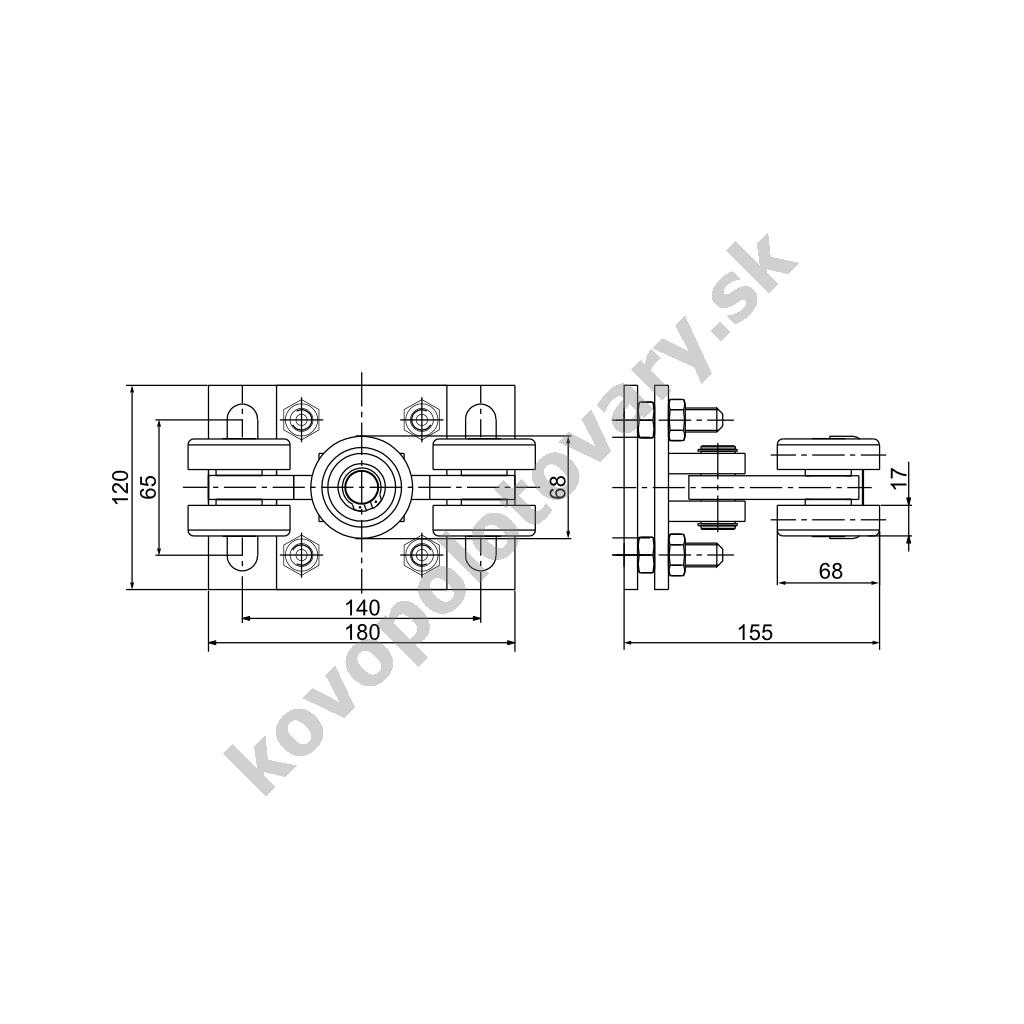

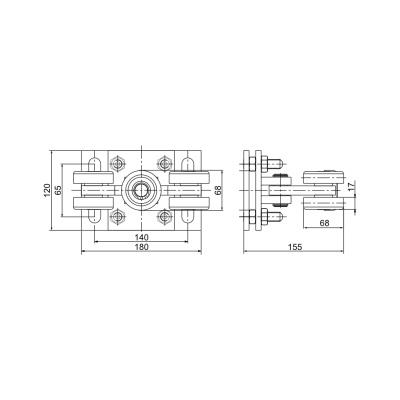

- 2x PSG 60.003 - vozík nosný kyvný (výškovo nastaviteľný)

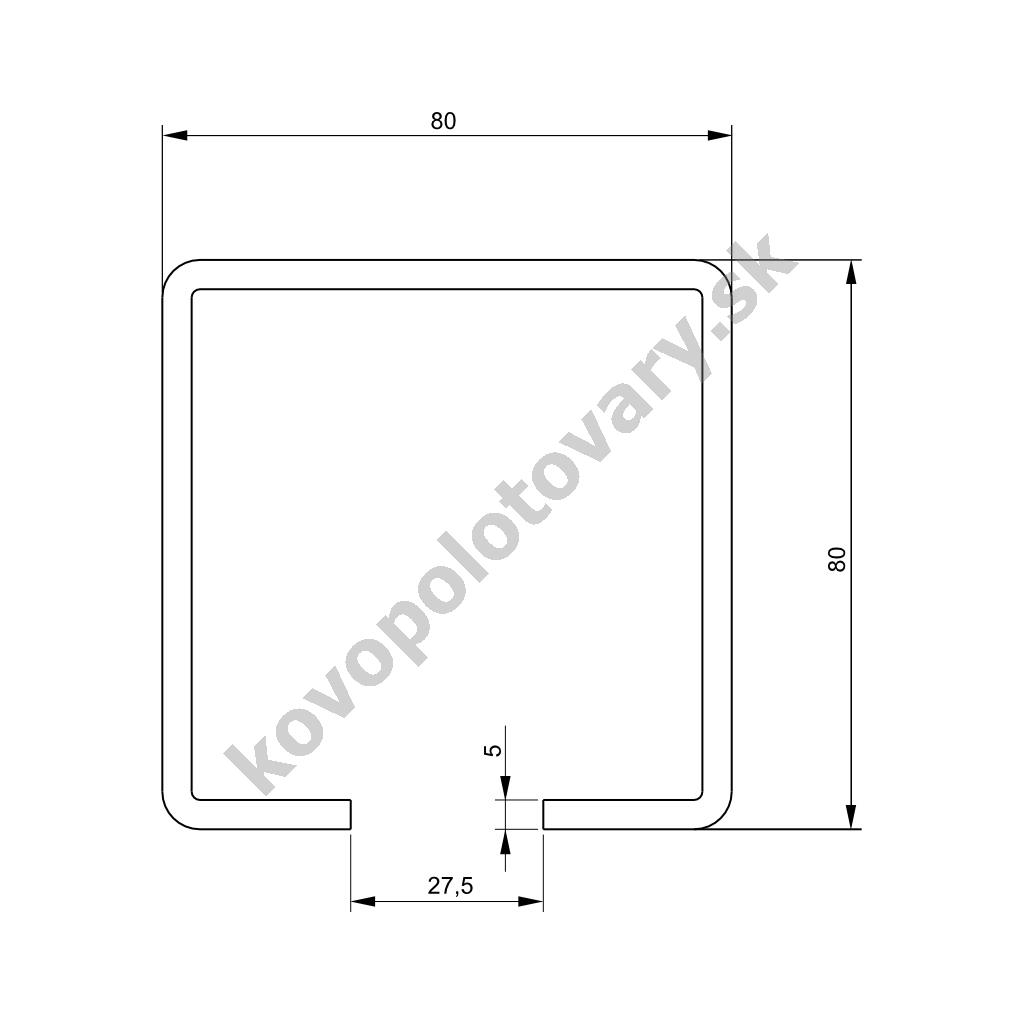

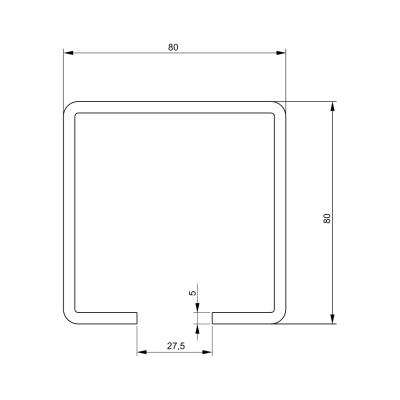

- 1x PSG 60.080_6m - vodiaci C profil 80x80 mm, bez povrchovej úpravy (čierny)

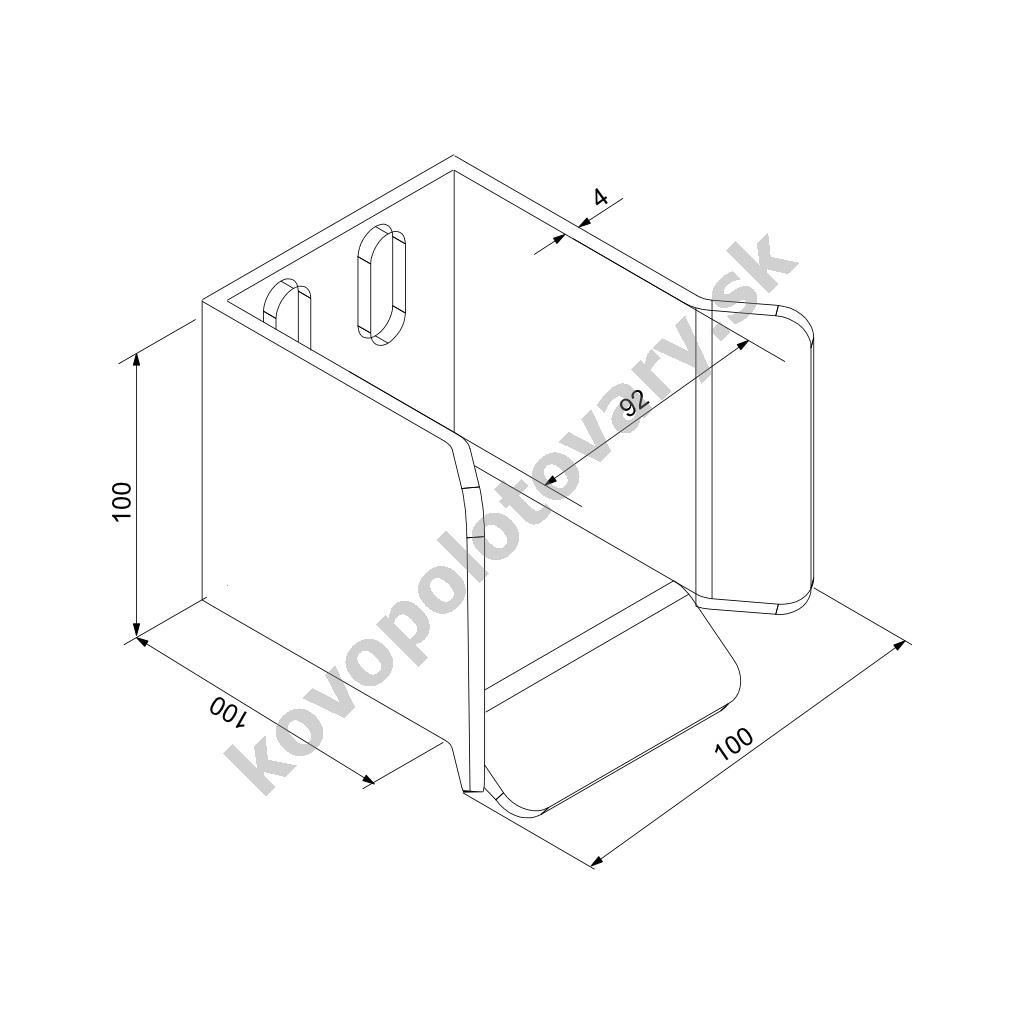

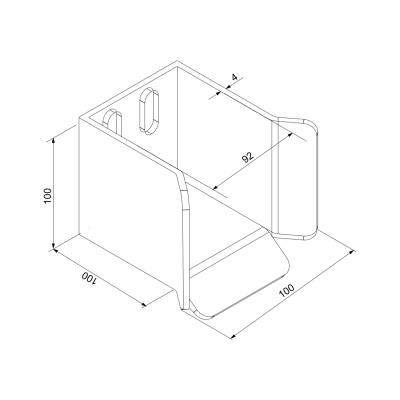

- 1x PSG 60.020 - spodná dojazdová kapsa

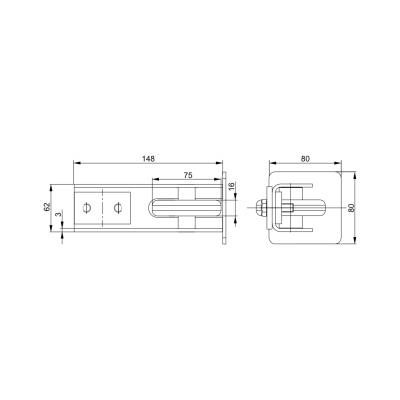

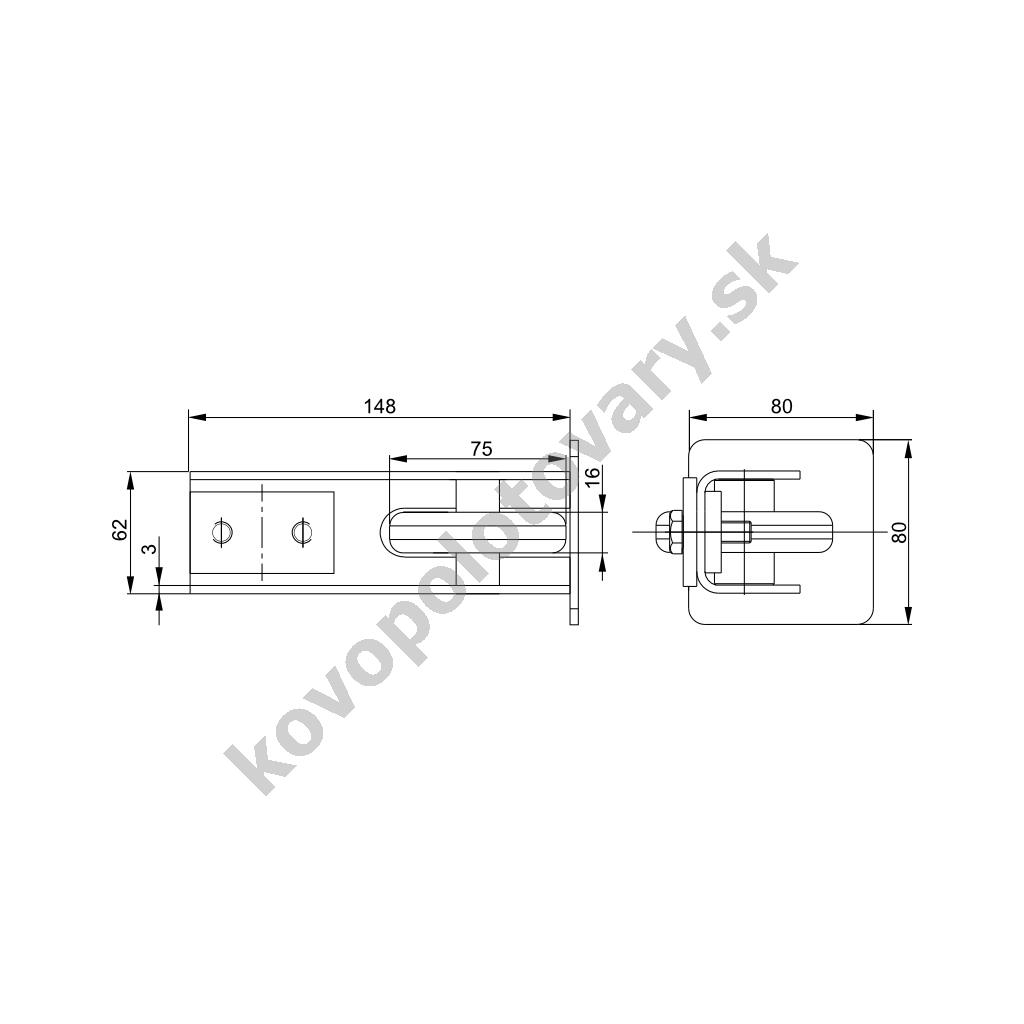

- 1x PSG 60.011.80 - dojazdové koliesko s krytkou

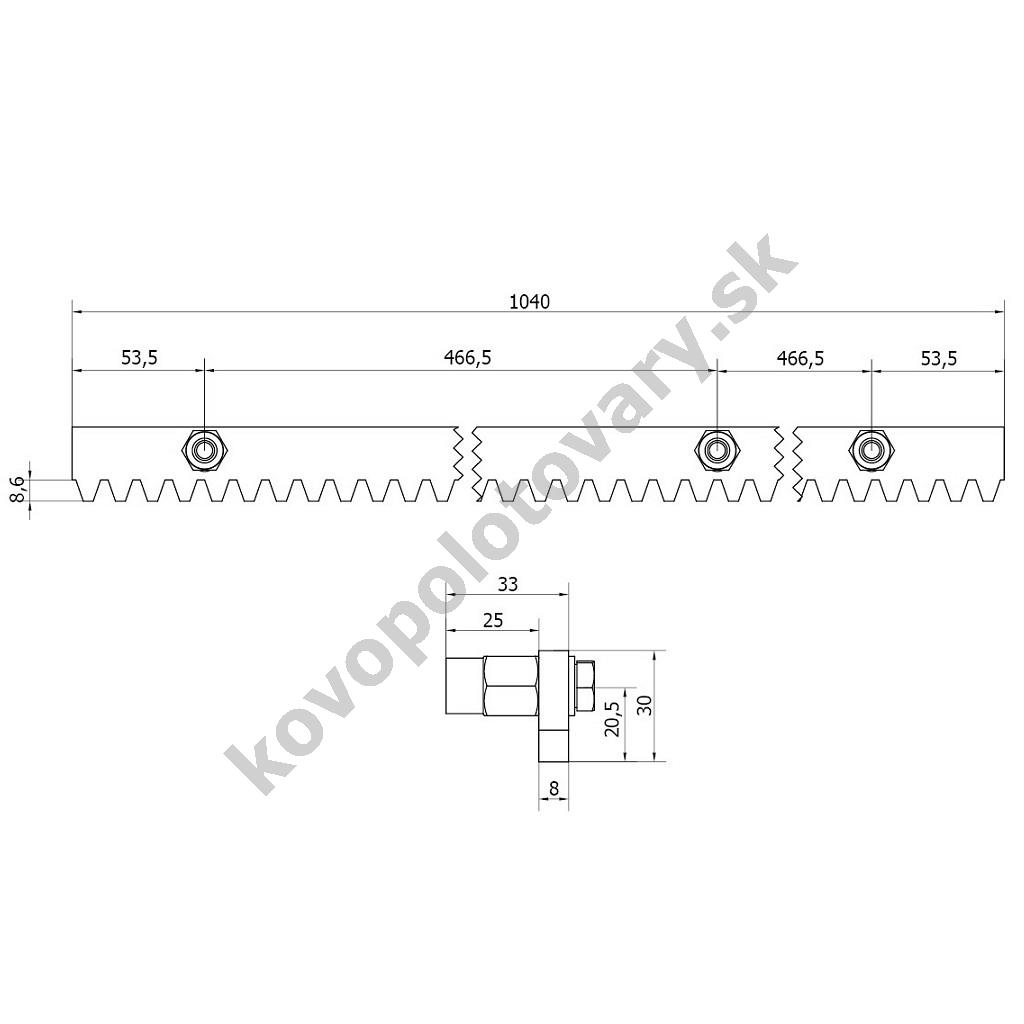

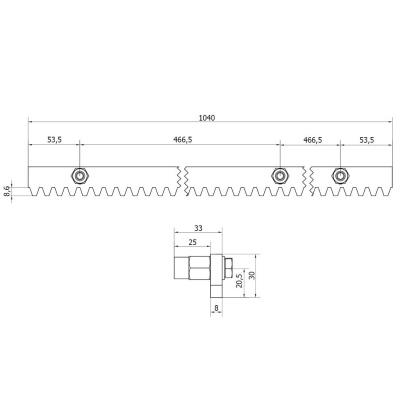

- 5x PSG 60.051 - vodiaci hrebeň s galvanicky pozinkovaným povrchom (1 m)
- 15x Zváraná matica so závitom a fixačné skrutky na uchytenie hrebeni

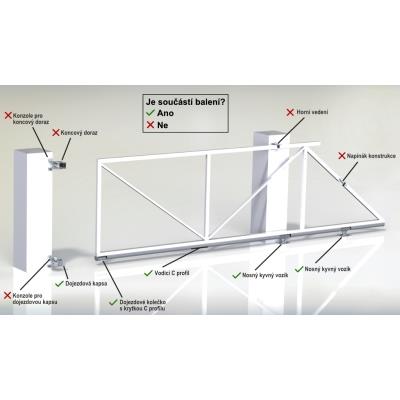

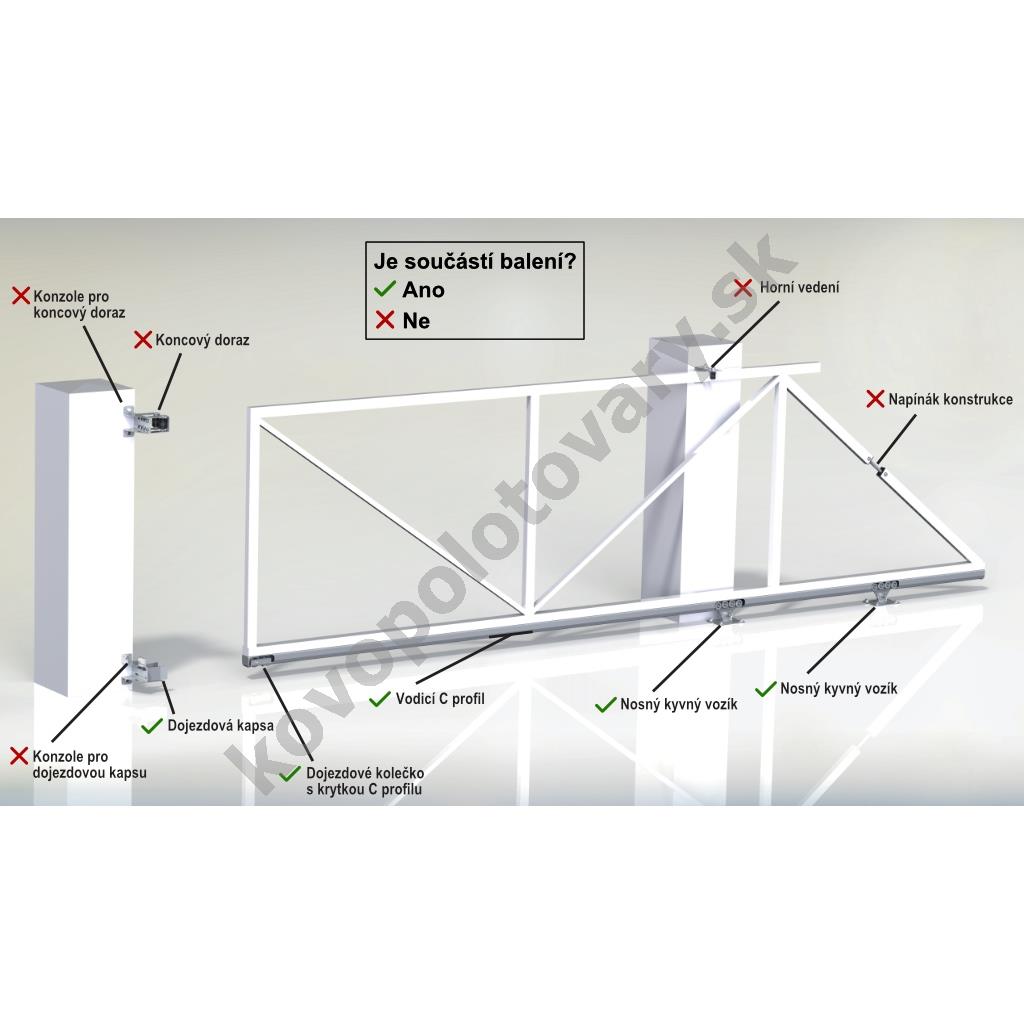

- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Tieto produkty sú k nájdeniu v kategórii "BRÁNY, VRÁTA, DVERE -> Brány posuvné nesené -> Príslušenstvo -> Horné vedenie, rolky".
Nastaviteľné funkcie:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod
- Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
- Predblikanie - upozornenie výstražným majákom pred začatím pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
- Plynulý dojezd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
- LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V (50/60 Hz)
- Napájanie motora: 230 V (50/60 Hz)
- Výkon: max. 420 W
- Odber prúdu: max. 1,8 A
- Parametre brány
- Typ hrebeňa: modul zuba 4
- Hmotnosť brány: max. 400 kg
- Odporúčaná hmotnosť brány: max. 200 kg
- Šírka prejazdu: max. 4 m
- Odporúčaná šírka prejazdu: max. 4 m
- Rozmery
- Šírka: 300 mm
- Výška: 308 mm
- Hĺbka: 242 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20 až 55 °C
- Sila: max. 300 N
- Vodiace C profil
- Materiál: oceľ
- Povrchová úprava: žiadná
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie

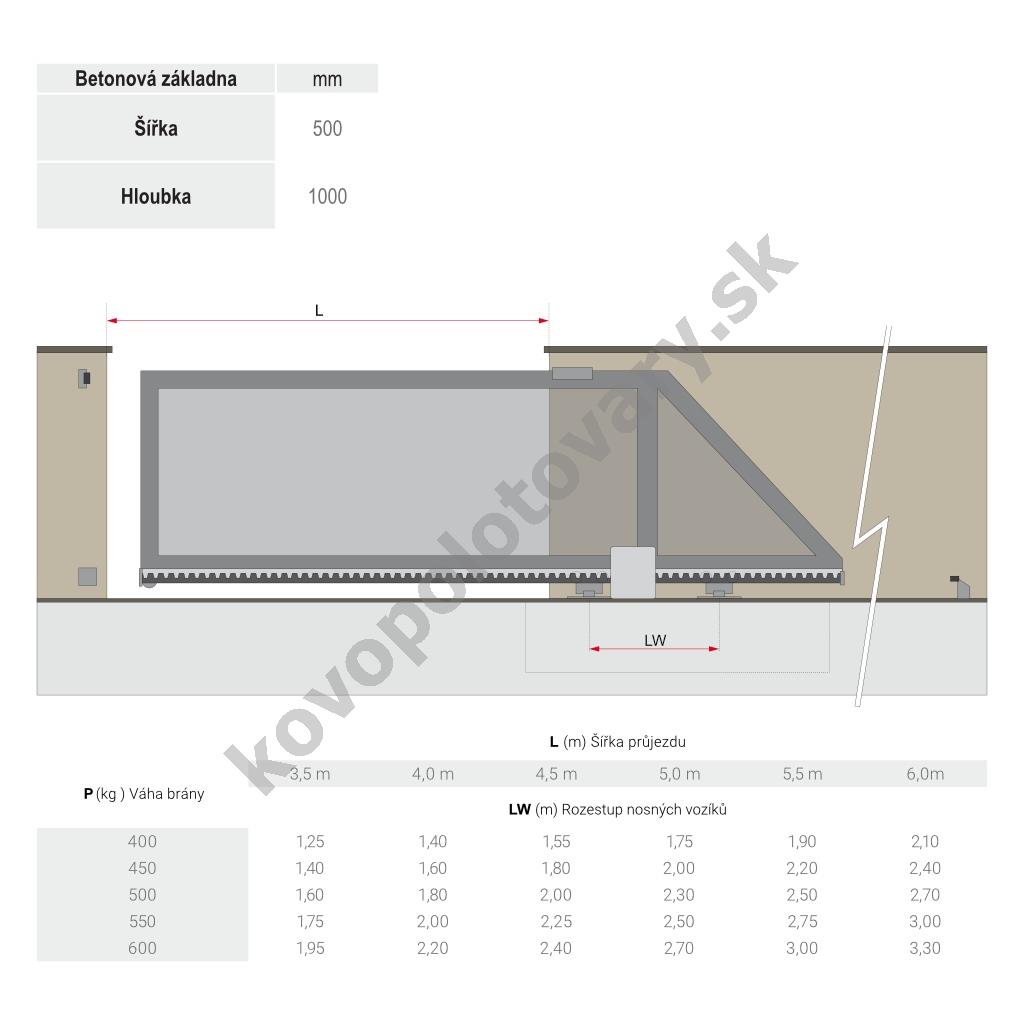

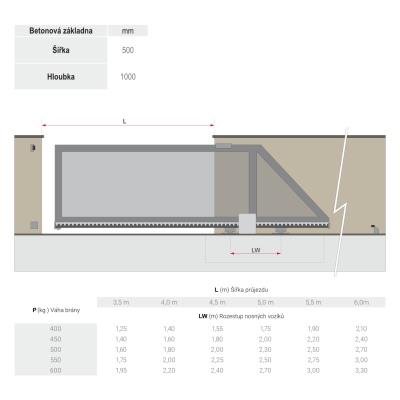

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
| Parametre | |
|---|---|
| Výrobca pohonu | Came |
| Max. váha brány (kg) | 400 |
| Pre šírku prejazdu | do 4 m |
| Predajná dĺžka | 6 m
+666,54 € |
| Typ setu | set s pohonom |
| Dĺžka balíka | 600 cm |
