CAME BX 704 K1 7.0 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4,2 m a 400 kg, profil bez úpravy

CAME BX 704 K1 7.0 - sestava pojezdu, pohonu a příslušenství, pro posuvnou bránu do průjezdu 4,2 m a 400 kg, profil bez úpravy

Popis
Parametre
Príslušenstvo
Alternatívy
Návody na stiahnutie
Video
Články
Otázka na produkt

Popis

CAME BX-704 K1 7.0

Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 400 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 4,5 m šírky prejazdu.

Pohon CAME BX704 je vybavený elektromechanickými koncovými spínačmi a teplotnou poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom. Nahrádza pohon CAME BX74, predtým BX-A.

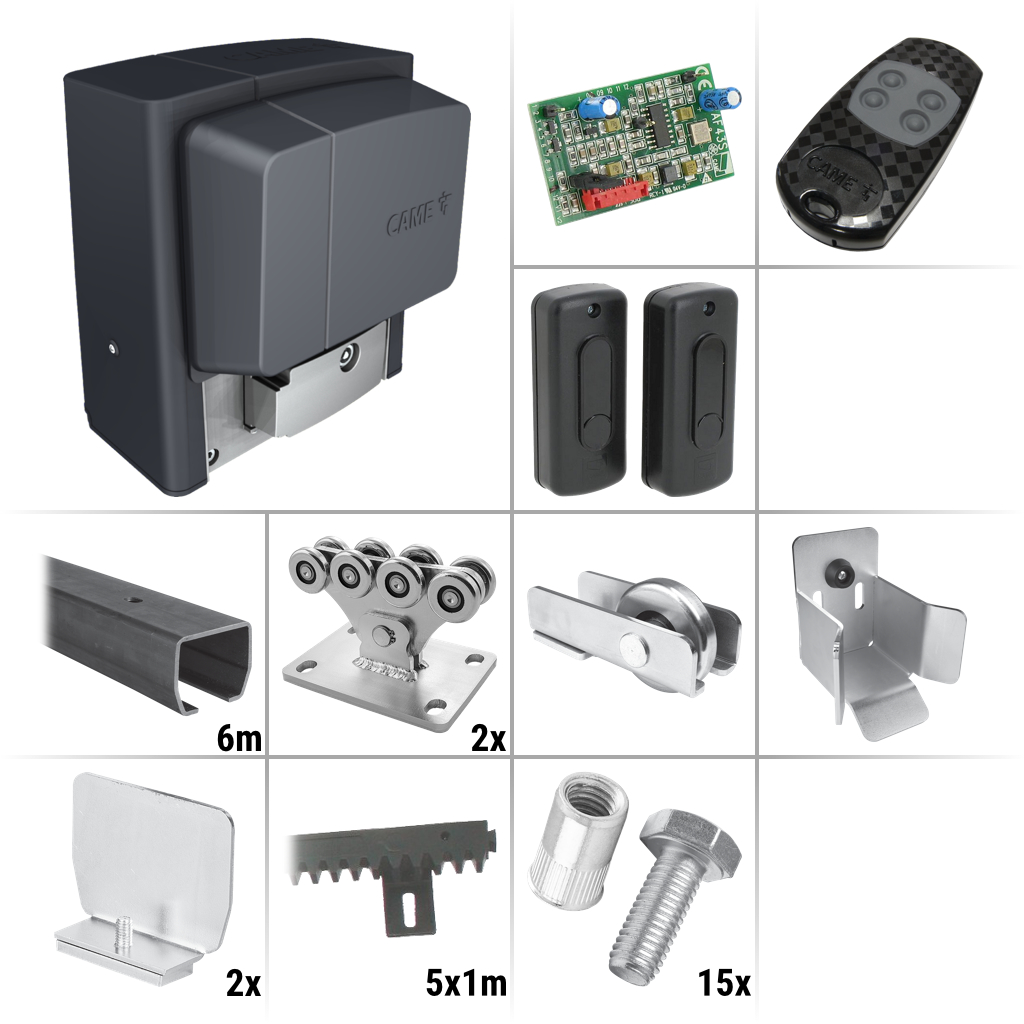

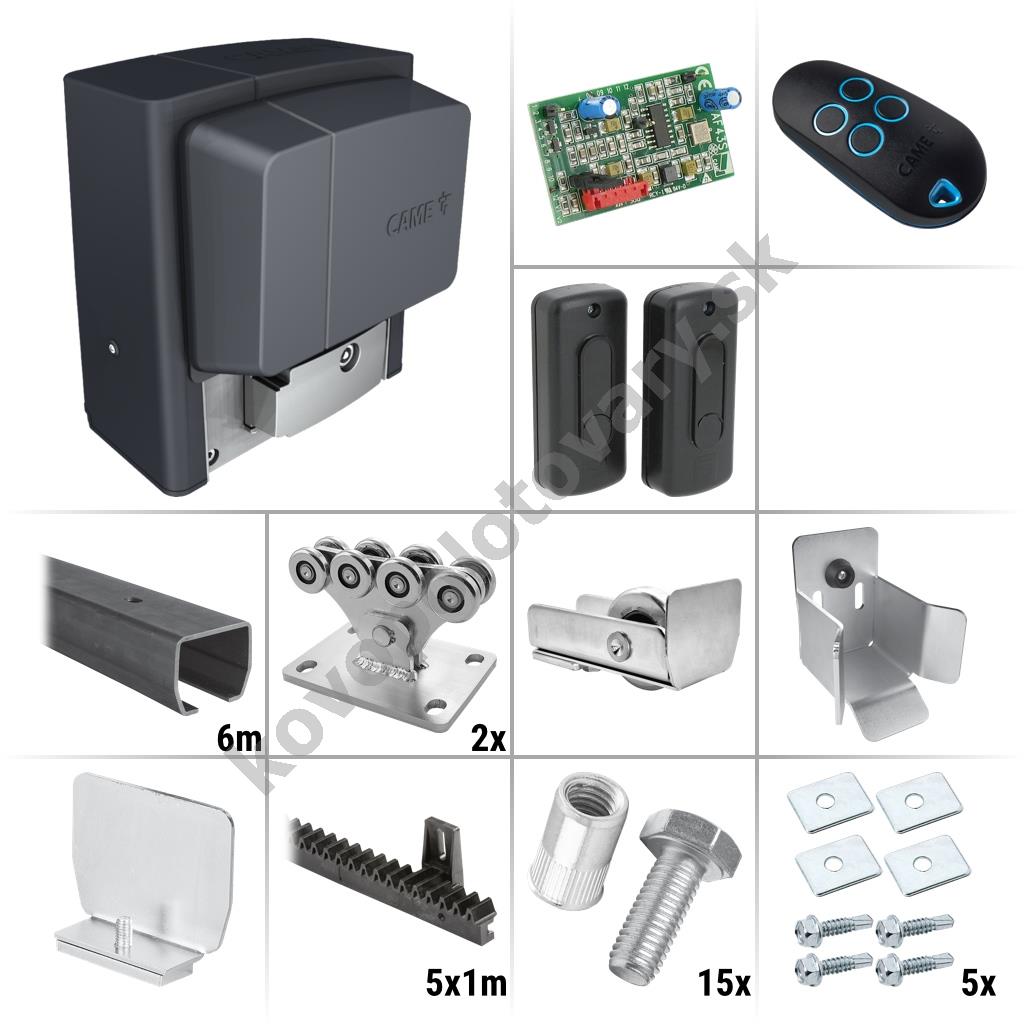

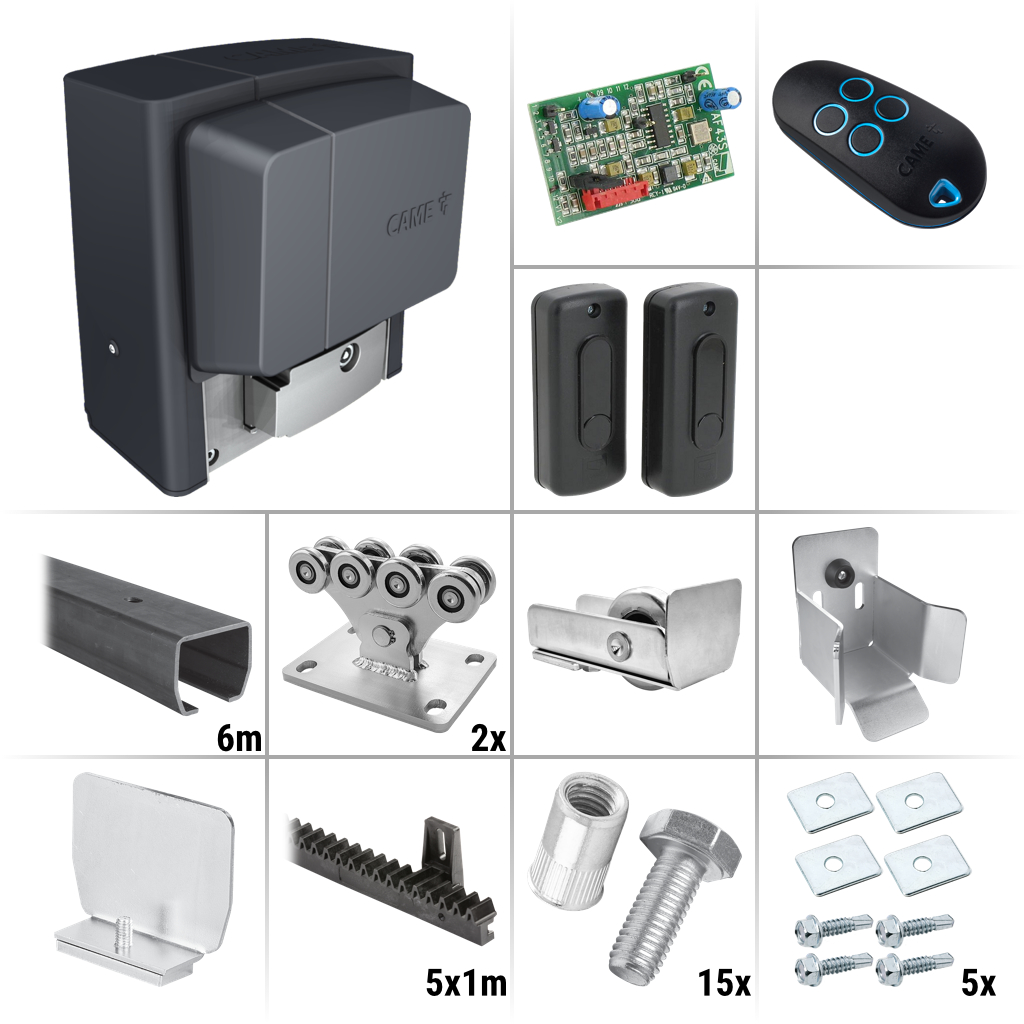

Obsah balenia:

1x CAME BX704AGS (801MS-0020) - pohon
1x CAME ZBX-7N - riadiaca jednotka
1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz)
1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m
1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz)
2x Mechanický doraz na hrebeň
1x Montážna doska
+ Doplnky pre montáž

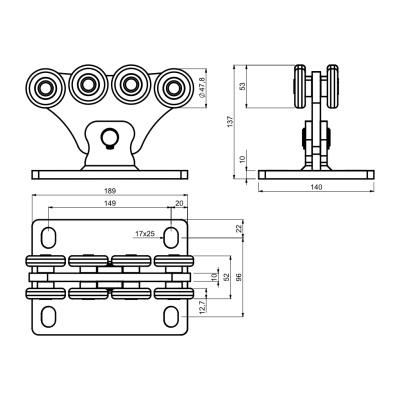

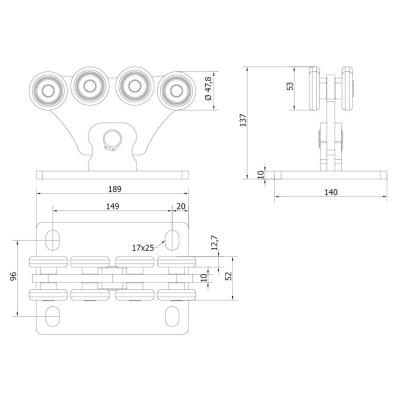

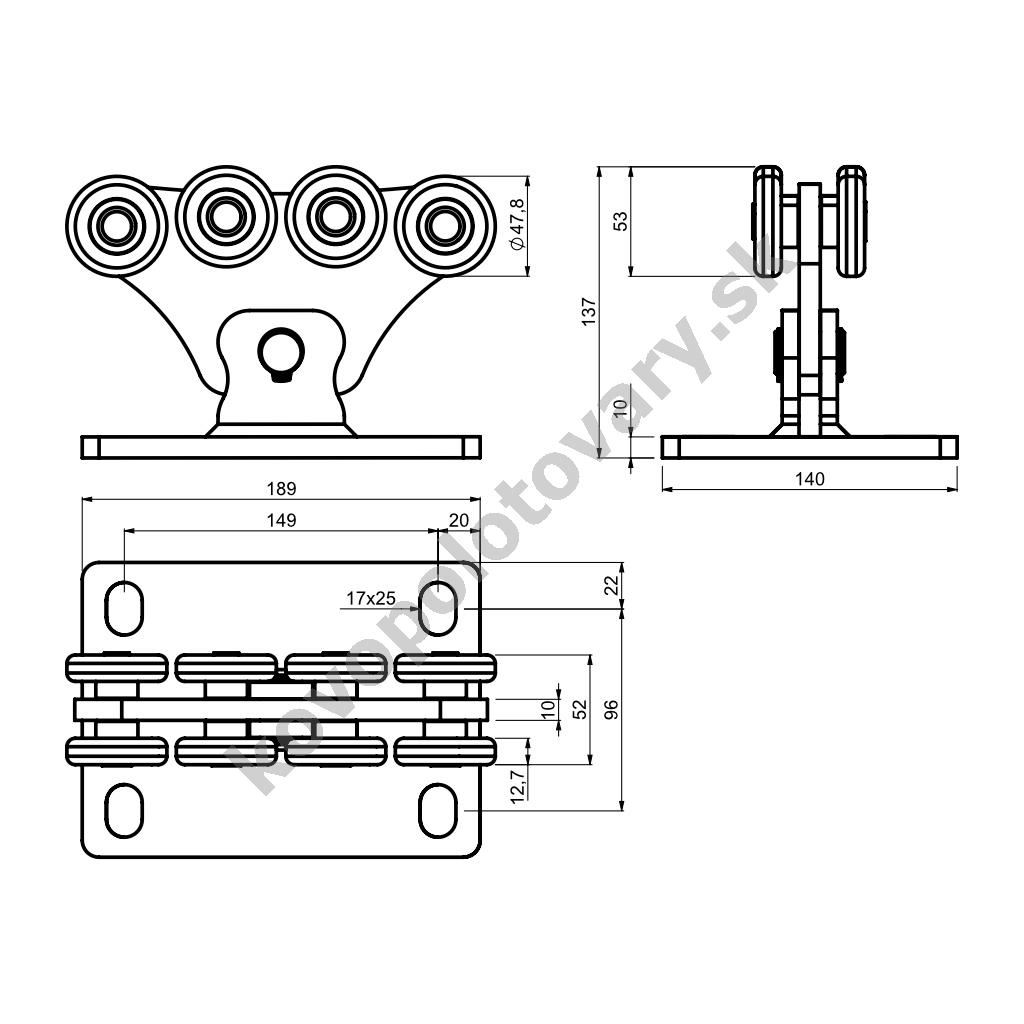

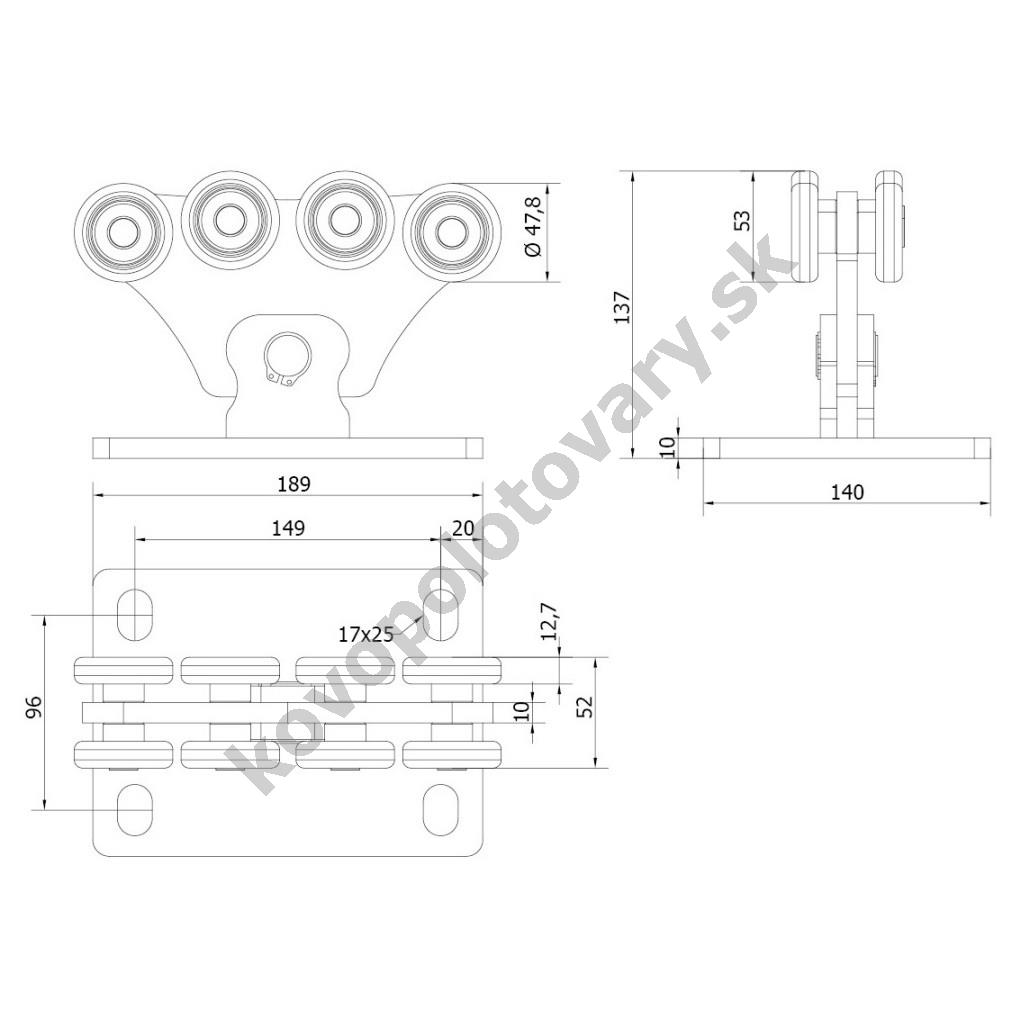

2x CAIS SPEED S (1700001) - nosný kyvný vozík

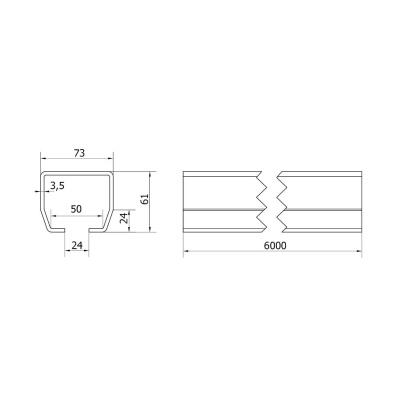

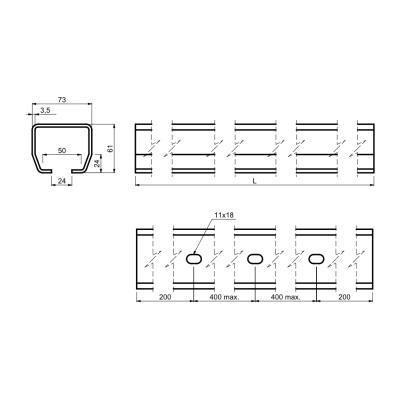

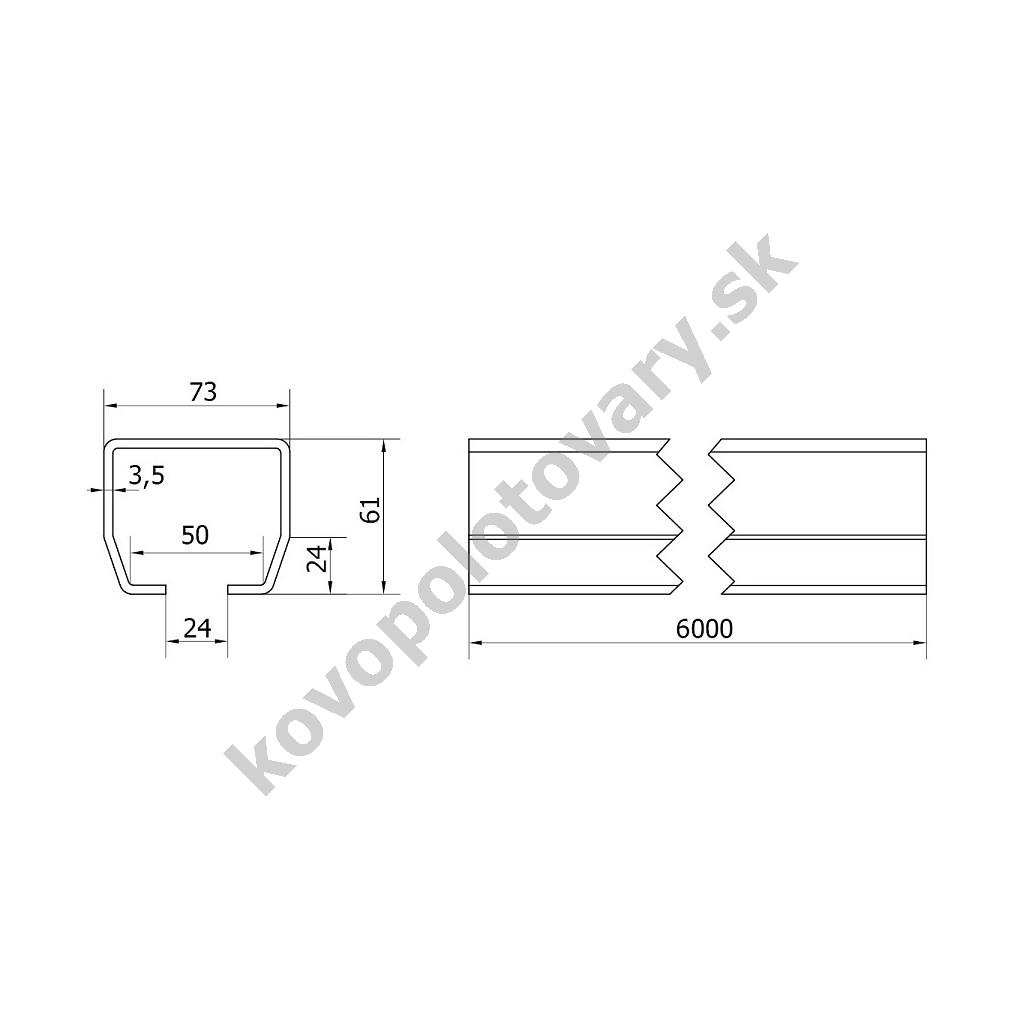

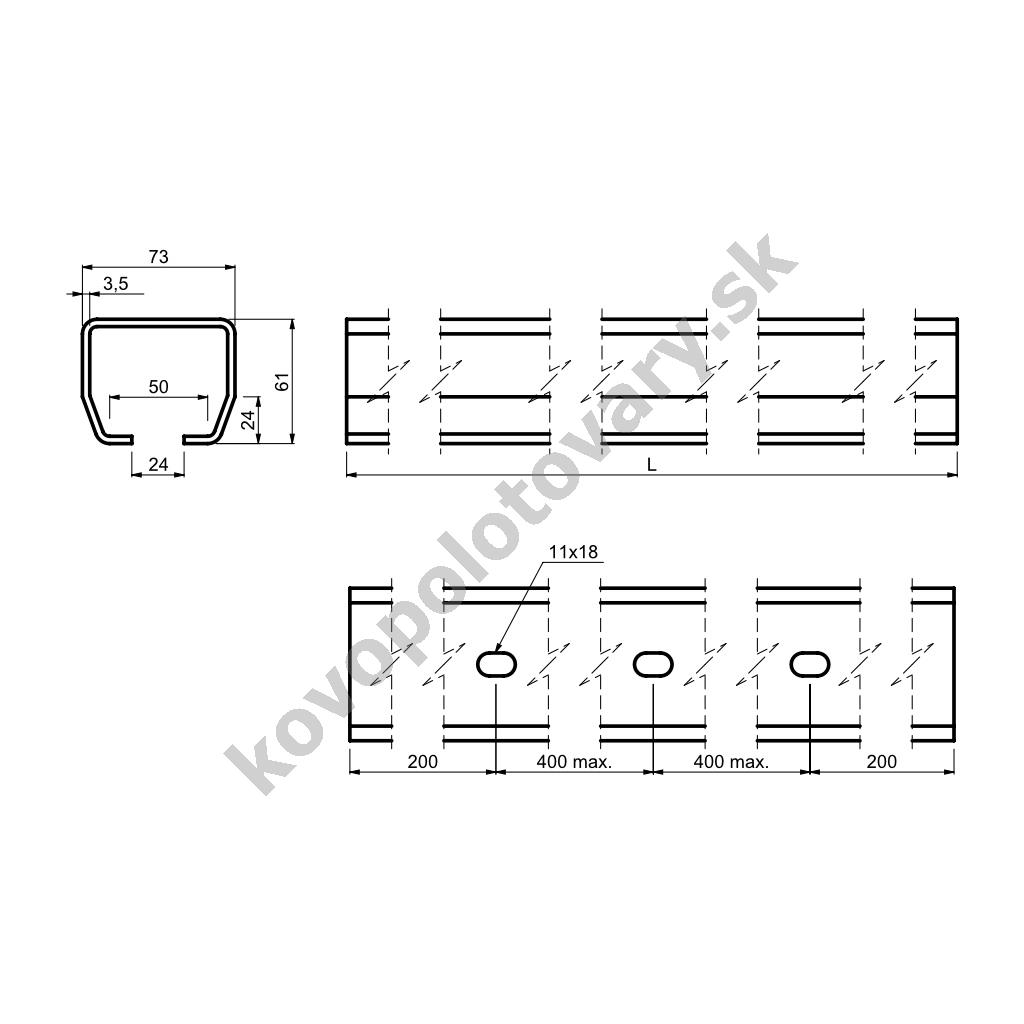

1x CAIS STAGE SB 6 (1700002) - vodiaci C profil 73x61 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m

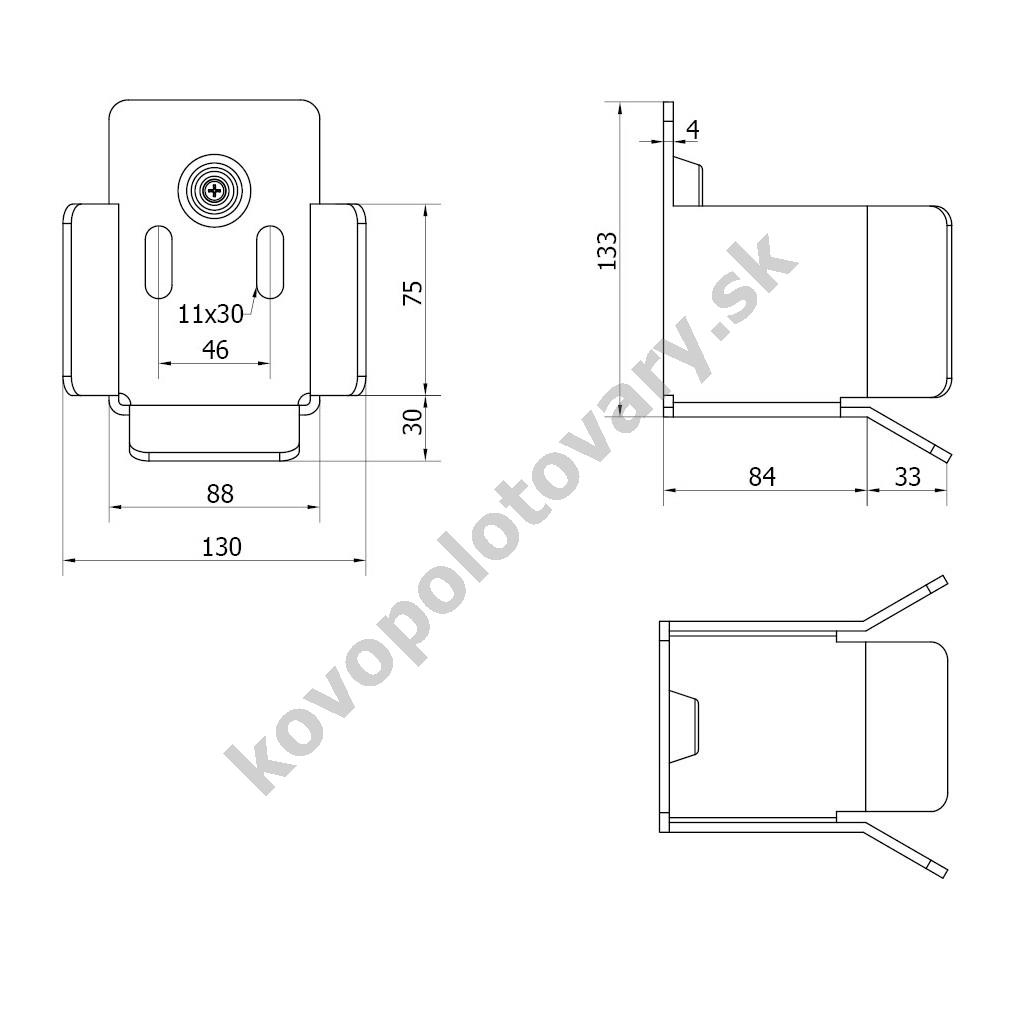

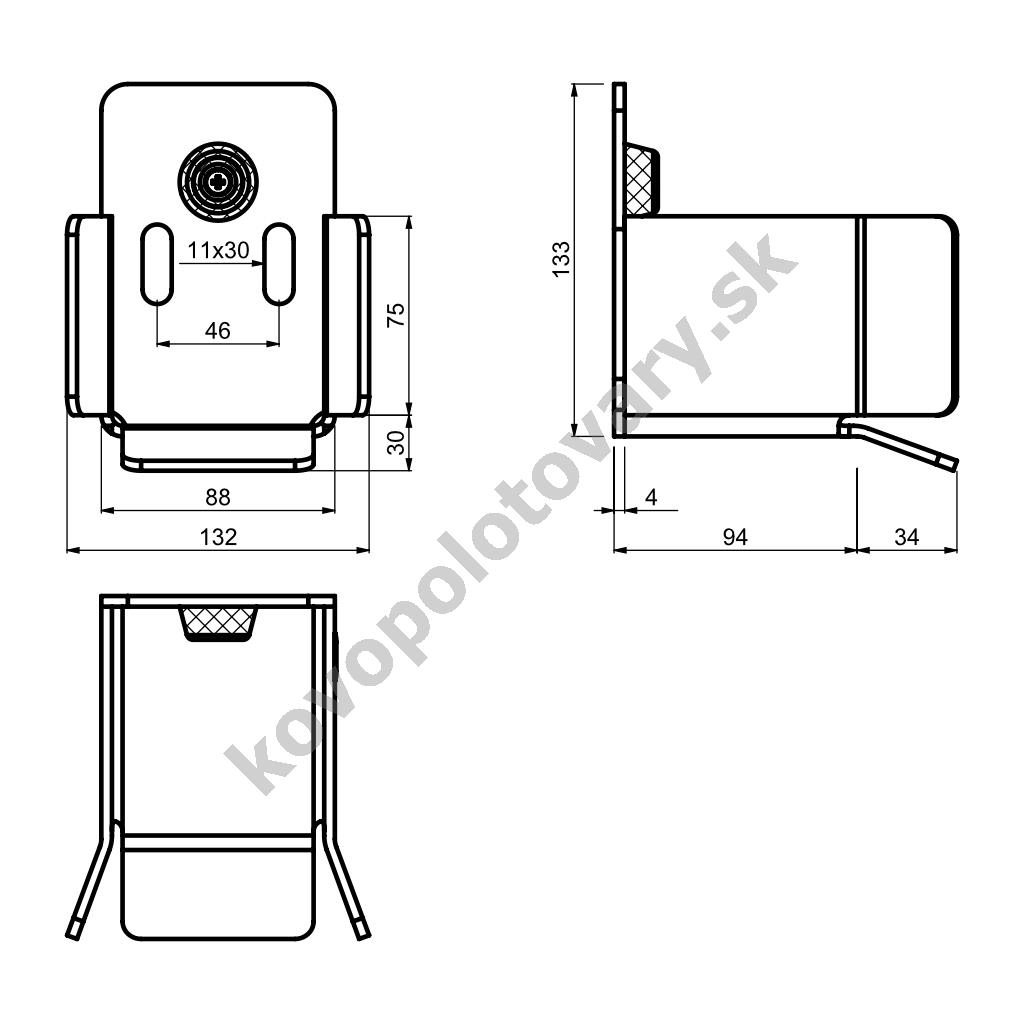

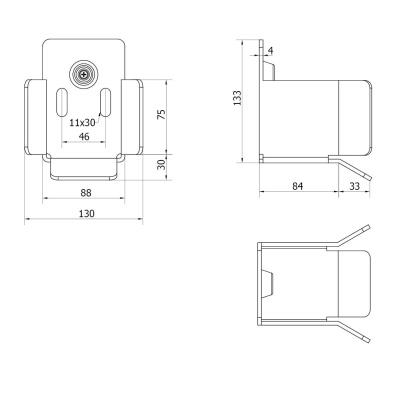

1x CAIS LAST S (1700005) - spodná dojazdová kapsa

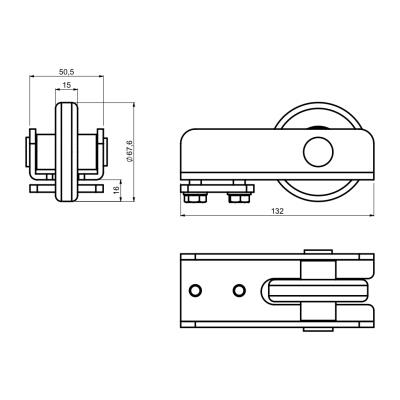

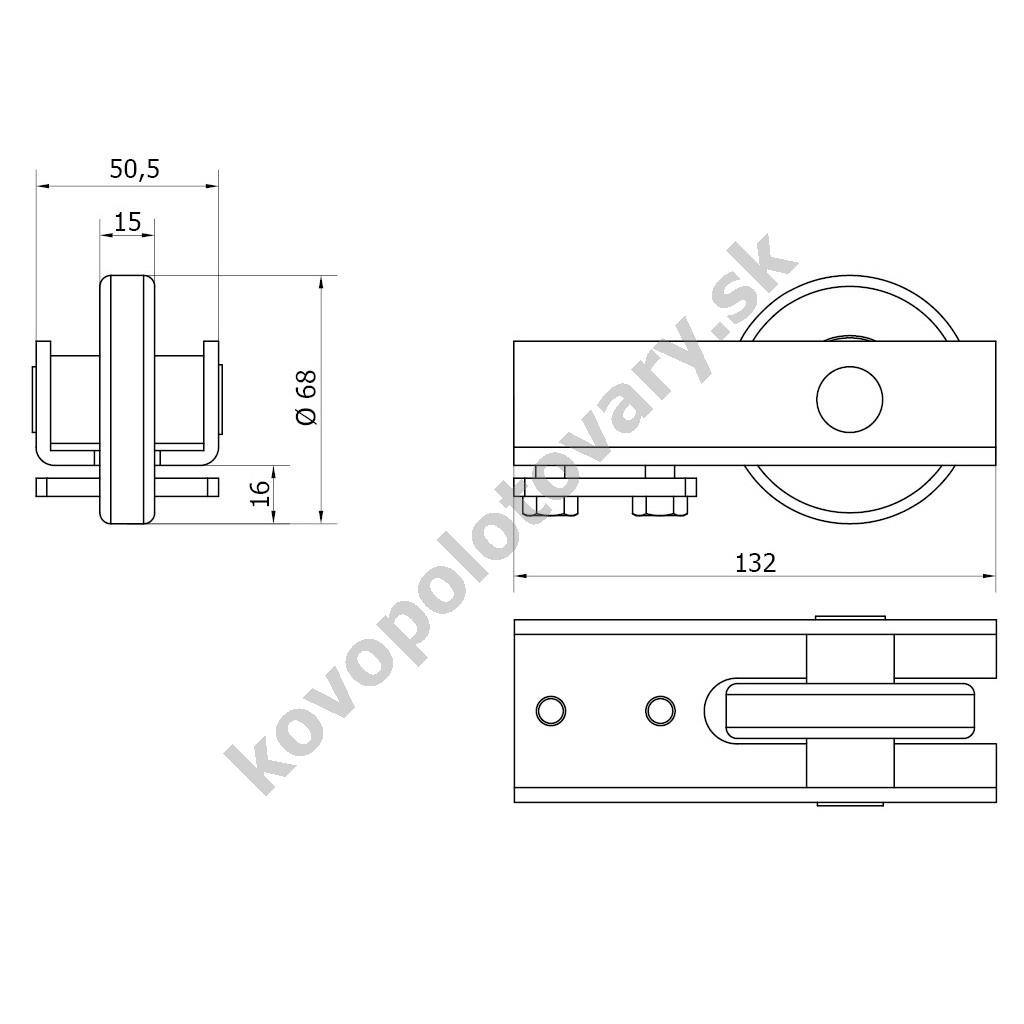

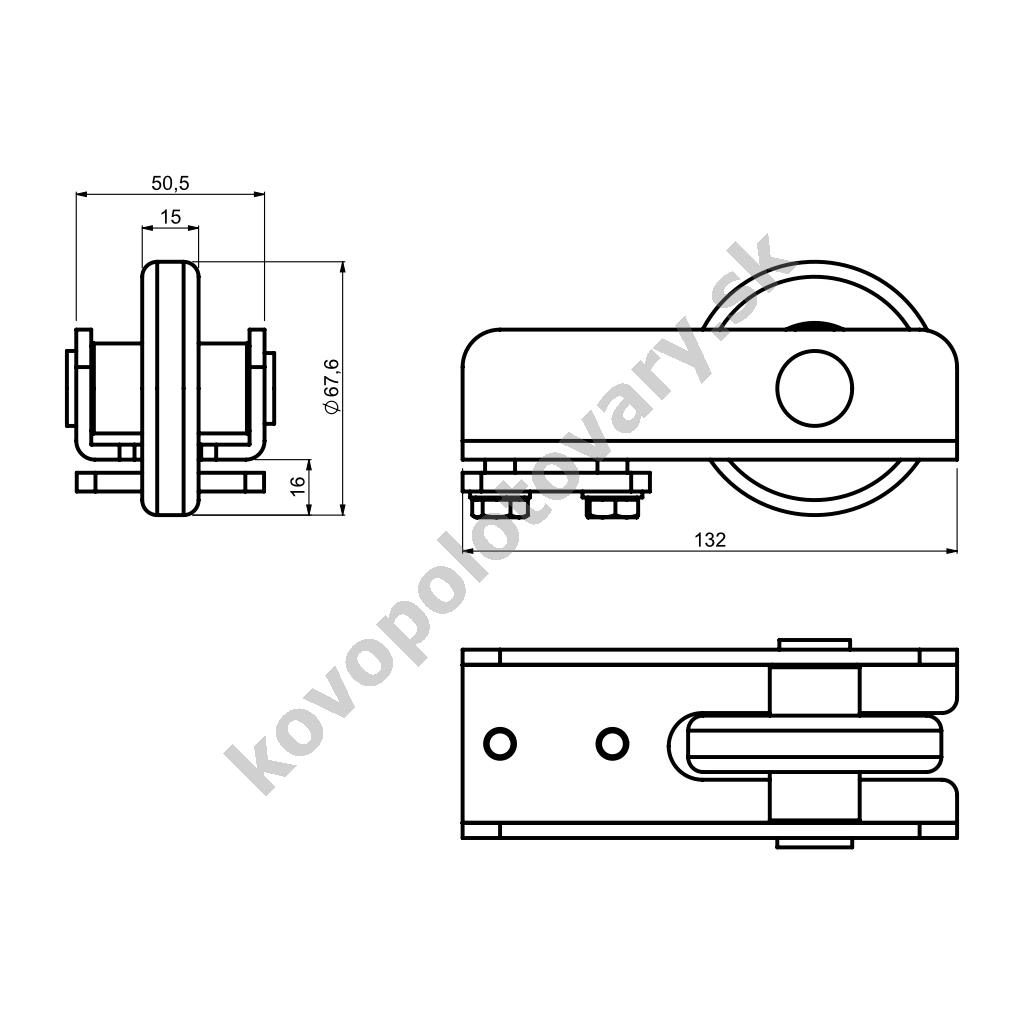

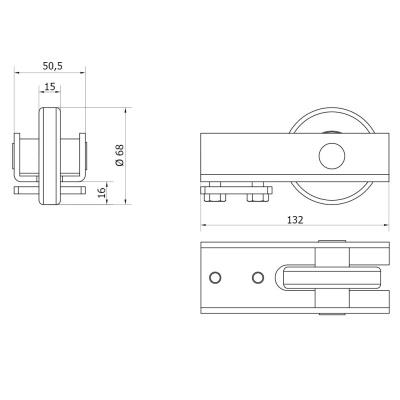

1x CAIS RUN S (1700004) - dojazdové koliesko

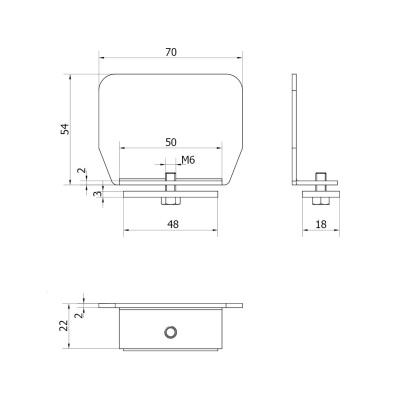

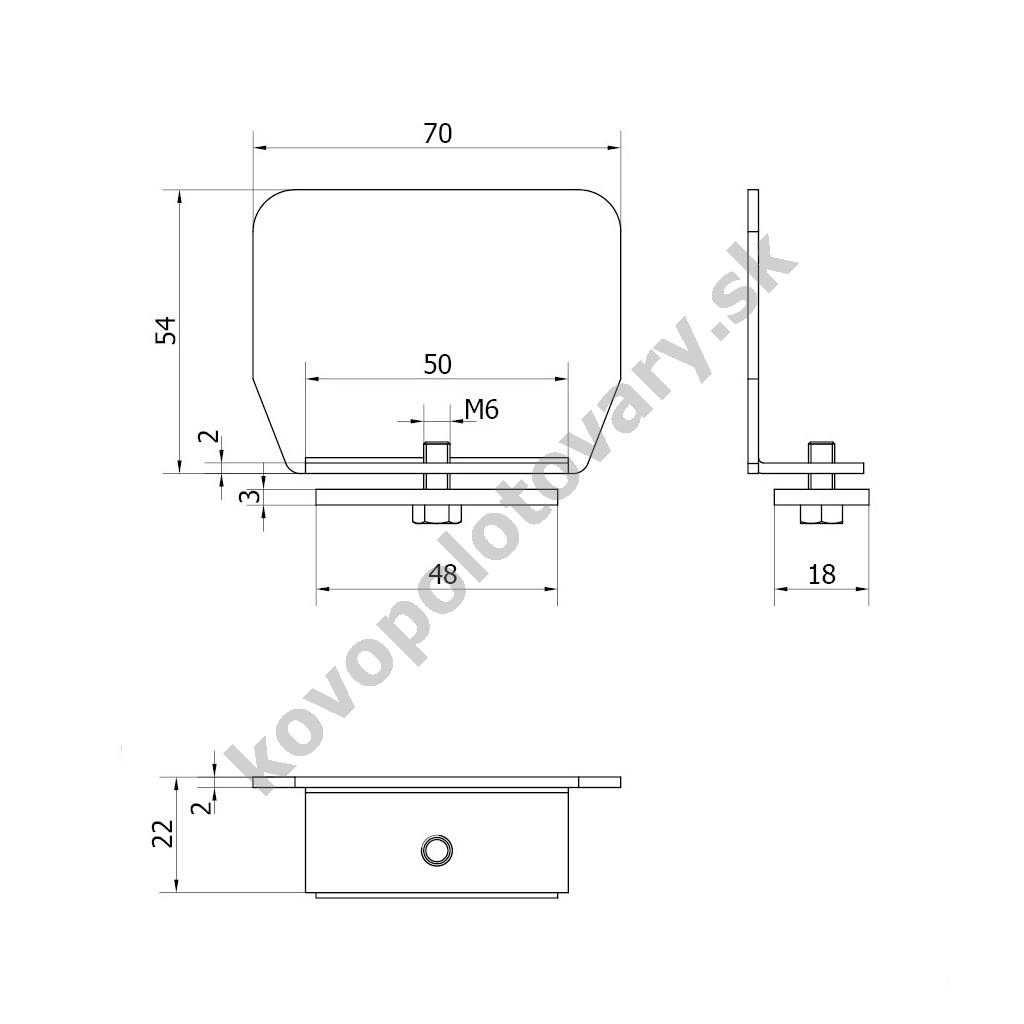

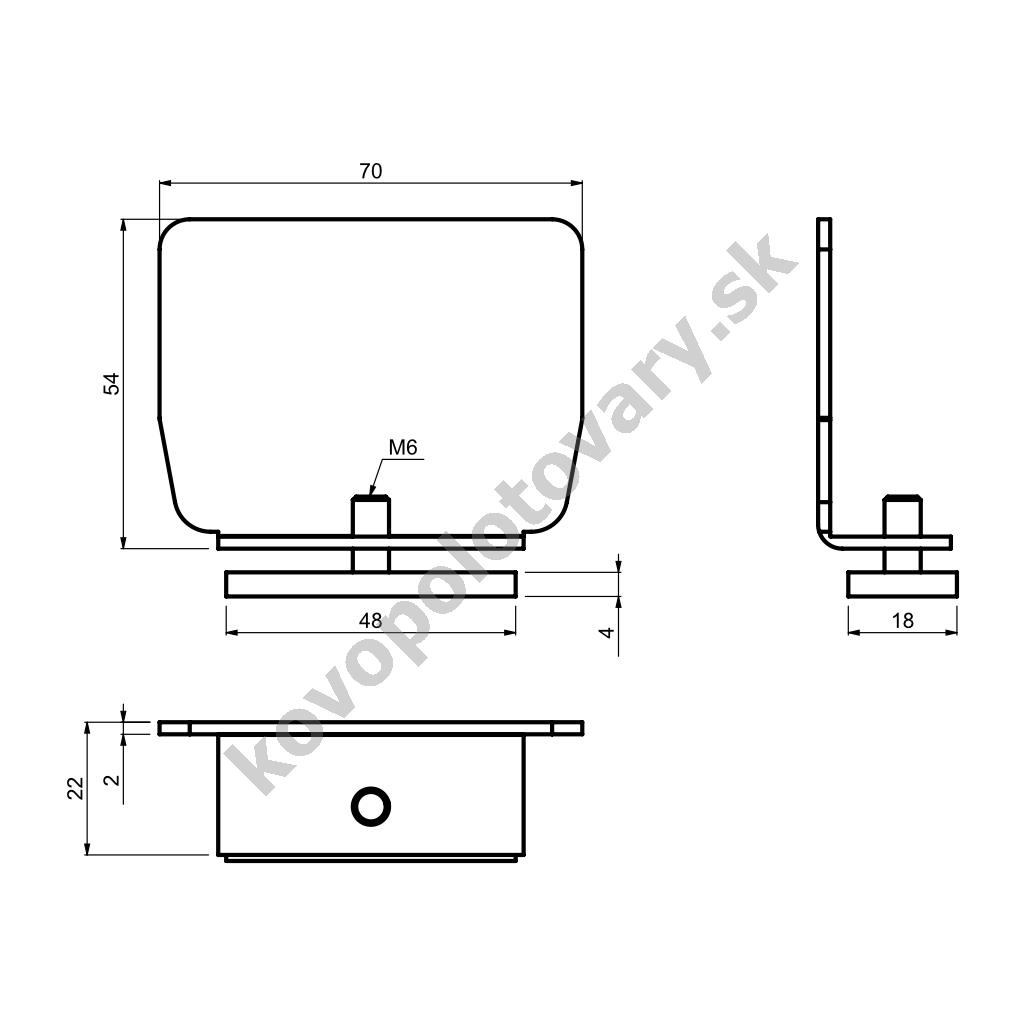

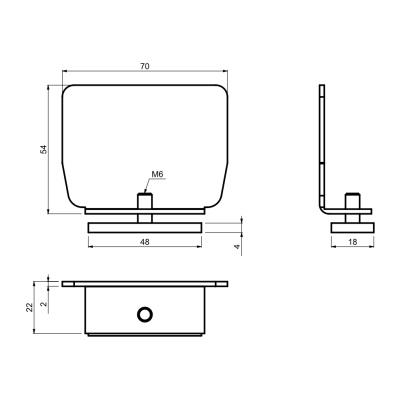

1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

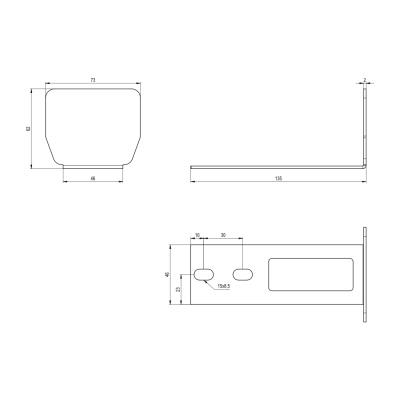

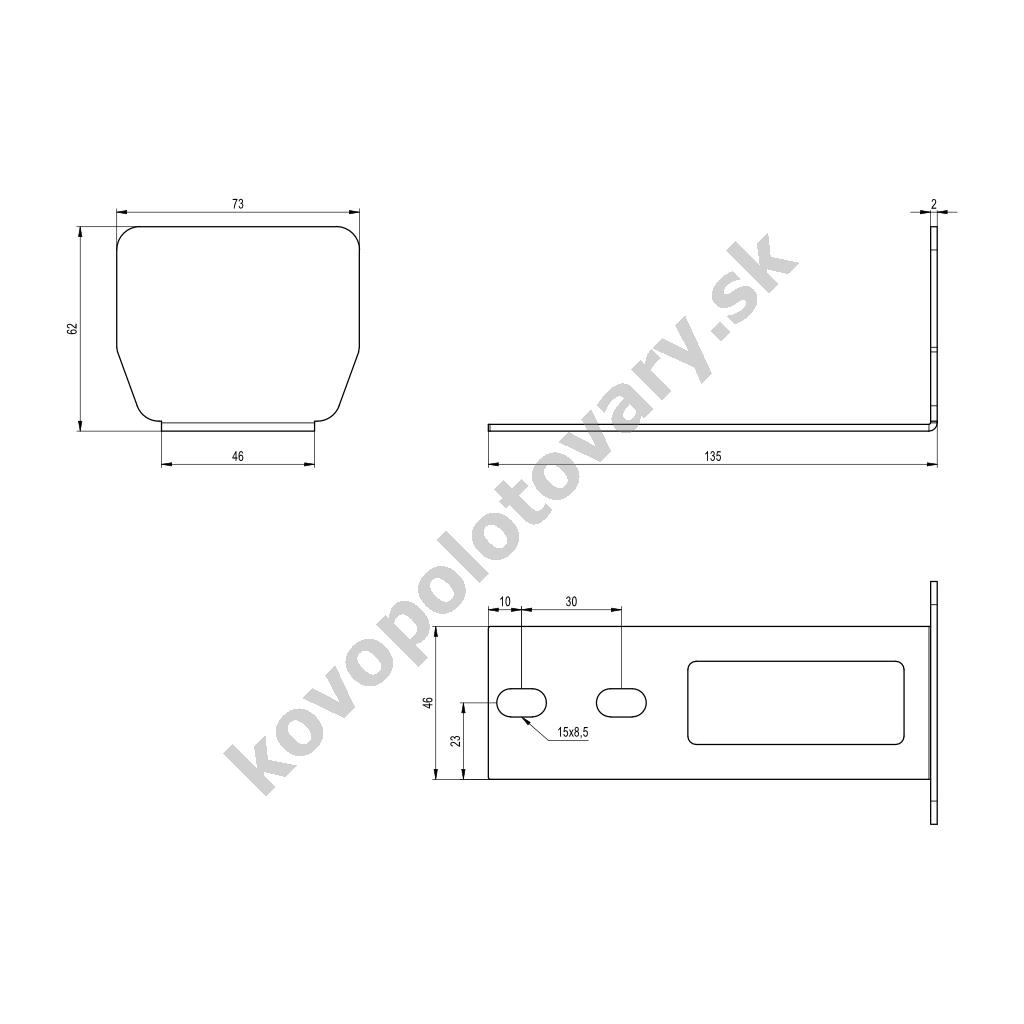

1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
15x Nitovacia matica M10x18 - pre pripevnenie C profilu

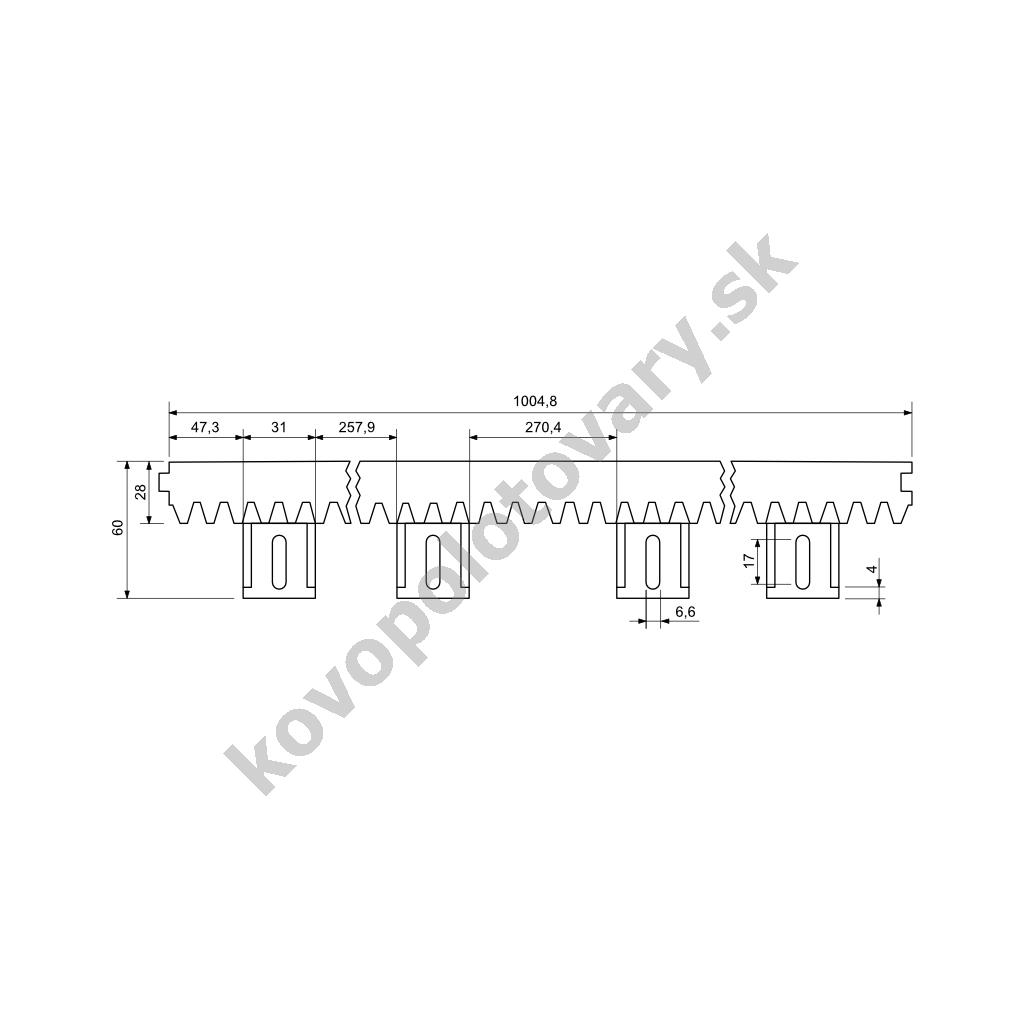

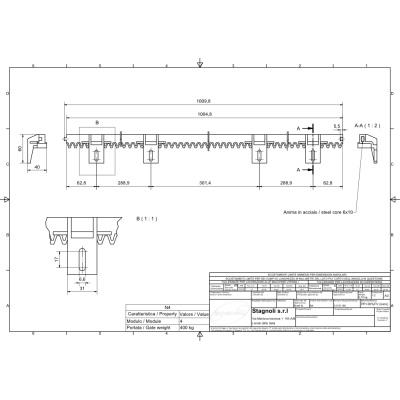

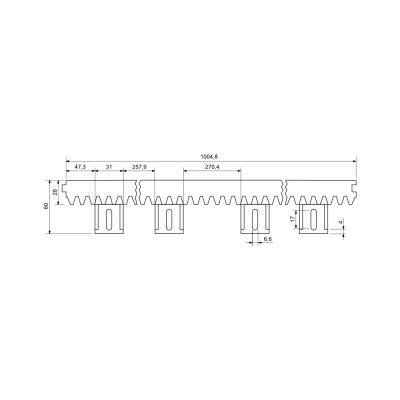

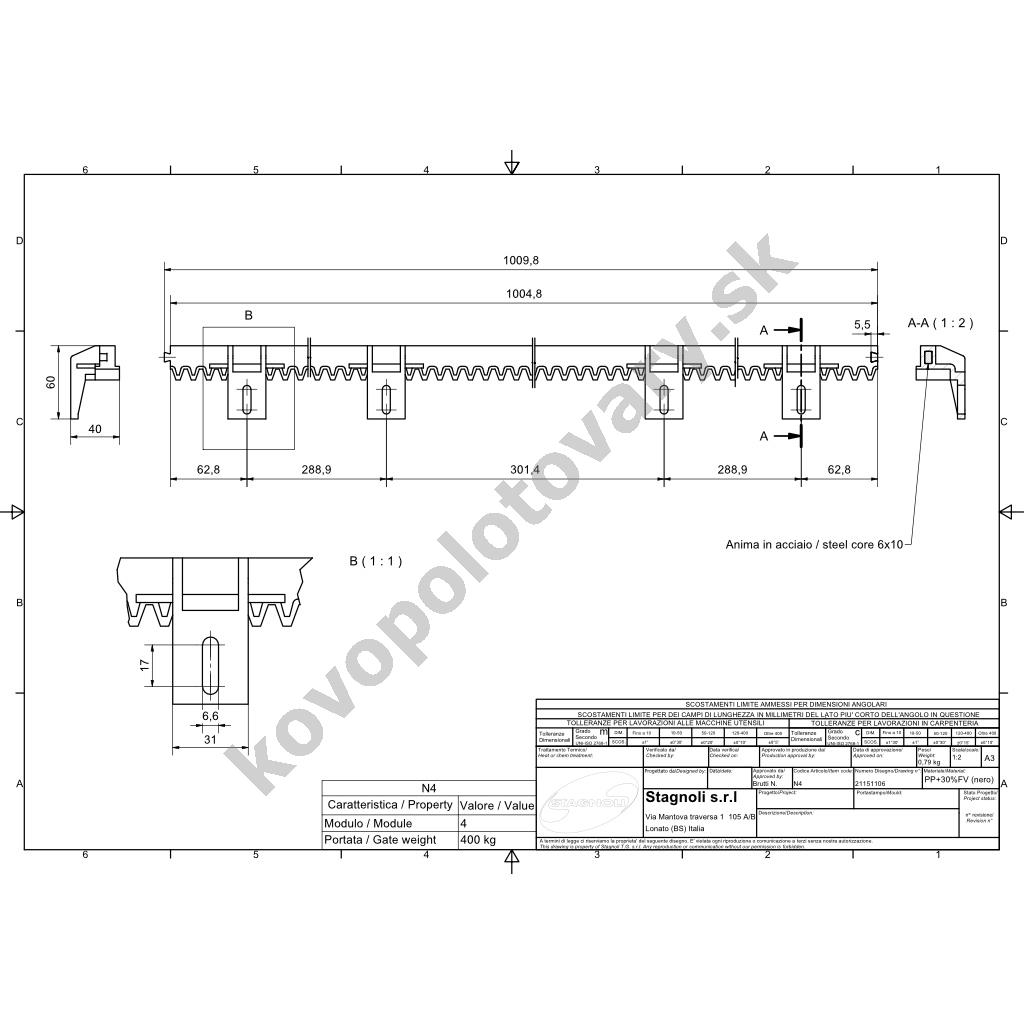

5x STAGNOLI N4 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
5x STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi

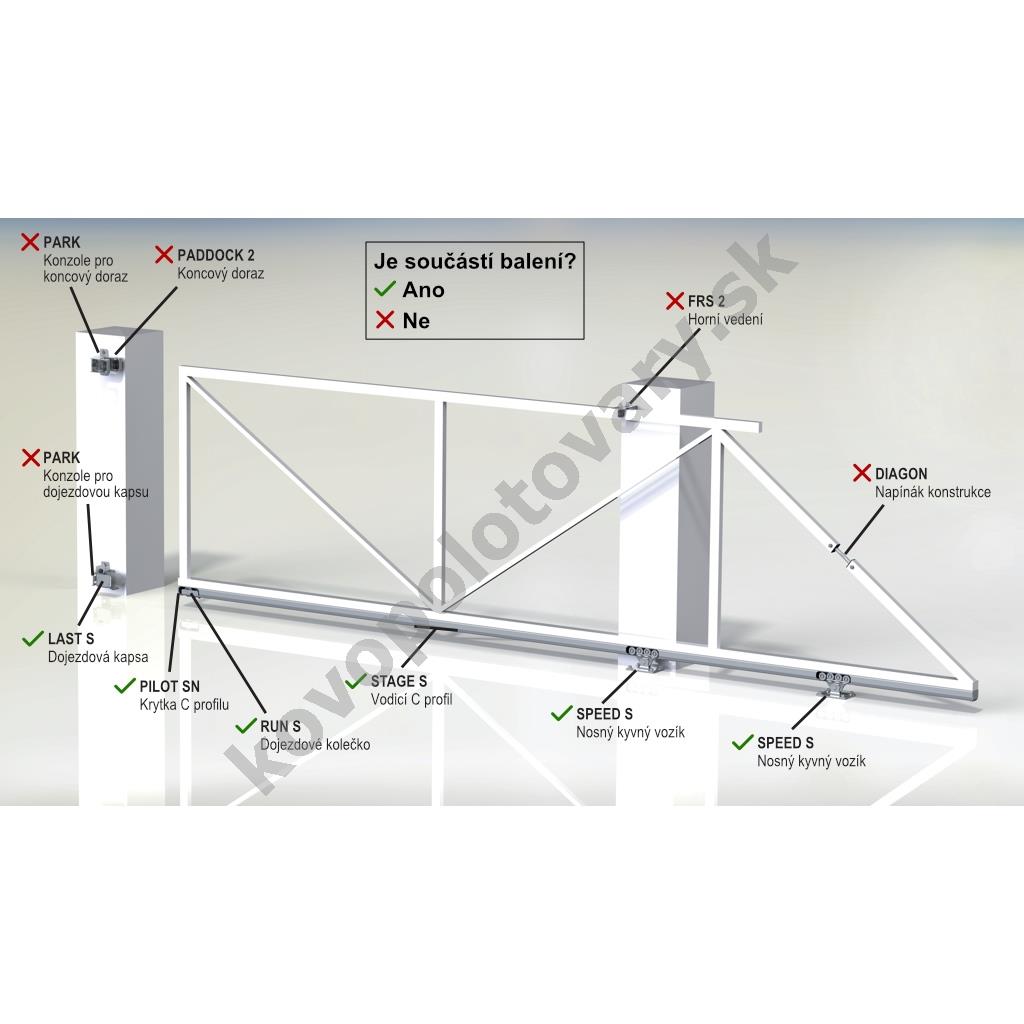

Dôležité: súčasťou balenia nie je horné vedenie, vodiace rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie:

Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod
Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
Predblikanie - upozornenie výstražným majákom pred začatím pohybu brány
Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
Plynulý dojezd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch

Technické informácie:

Napájanie
- Napájacie napätie: 230 V (50/60 Hz)
- Napájanie motora: 230 V (50/60 Hz)
- Výkon: max. 420 W
- Odber prúdu: max. 1,8 A
Parametre brány
- Typ hrebeňa: modul zuba 4
- Hmotnosť brány: max. 400 kg
- Odporúčaná hmotnosť brány: max. 200 kg
- Šírka prejazdu: max. 4,2 m
- Odporúčaná šírka prejazdu: max. 4,2 m
Rozmery
- Šírka: 300 mm
- Výška: 308 mm
- Hĺbka: 242 mm
Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20 až 55 °C
- Sila: max. 300 N
Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: žiadna
Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie

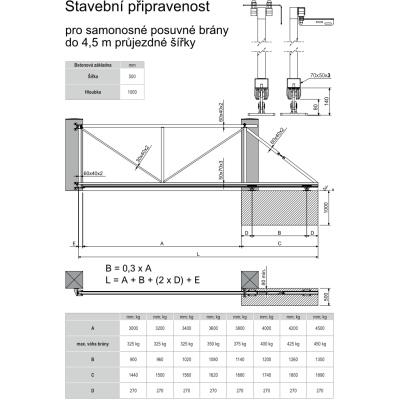

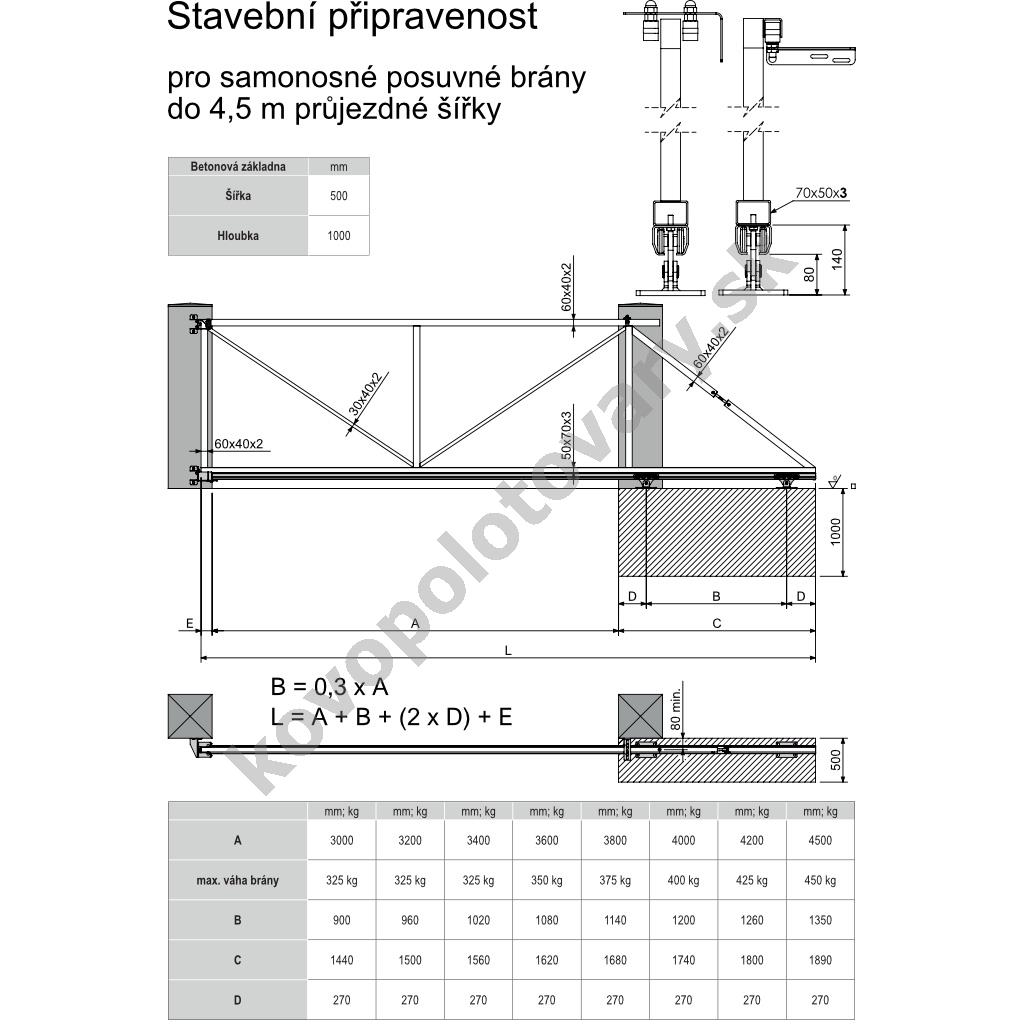

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

Parametre
Výrobca pohonu	Came
Max. váha brány (kg)	400
Pre šírku prejazdu	do 4,2 m
Predajná dĺžka	6 m +702,99 €
Typ setu	set s pohonom
Dĺžka balíka	600 cm
