Popis
Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 6,4 m prejazdnej šírky a celkovej hmotnosti do 620 kg.
Pohon CAME BX708 je vybavený elektromechanickými koncovými spínačmi a teplotnou poistkou proti prehriatiu. Súčasťou pohonu je vstavaná riadiaca jednotka s rádiovým prijímačom. Nahrádza pohon CAME BX78, predtým BX-B.

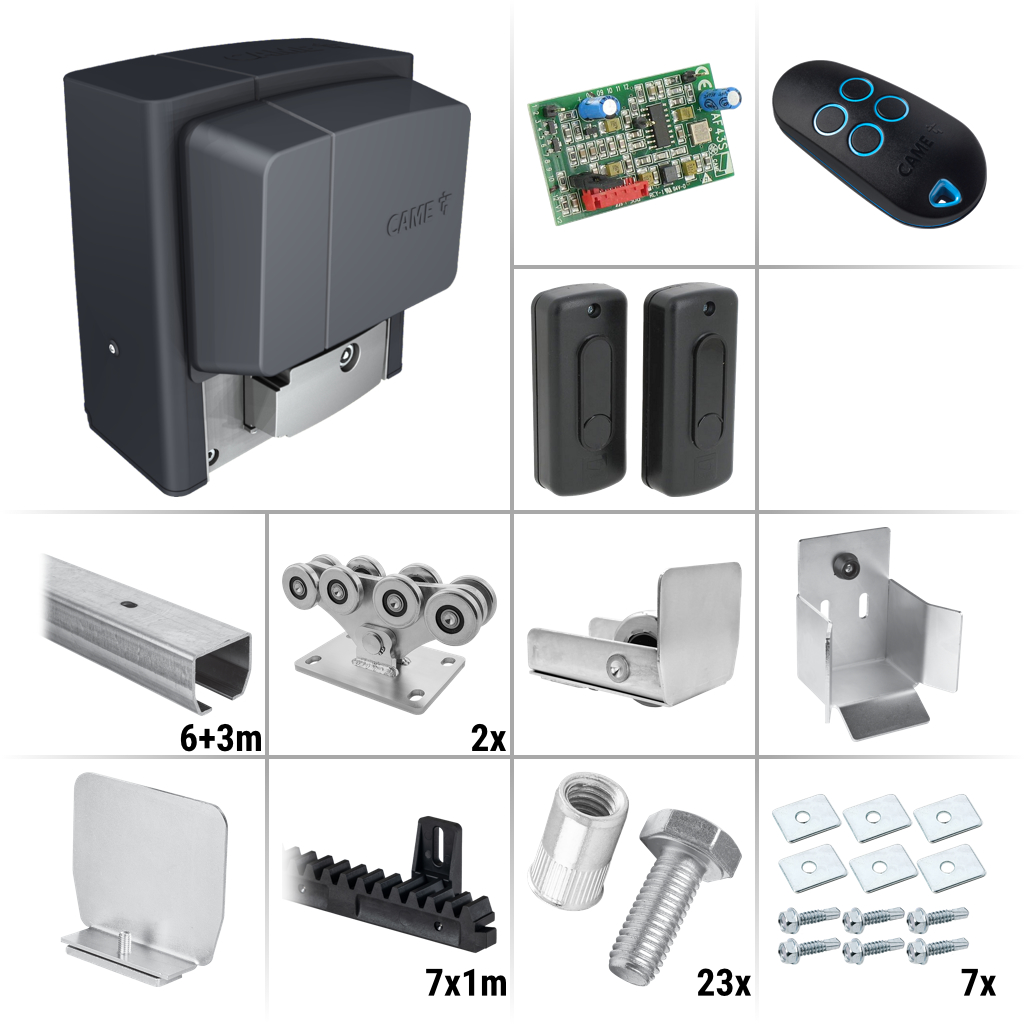

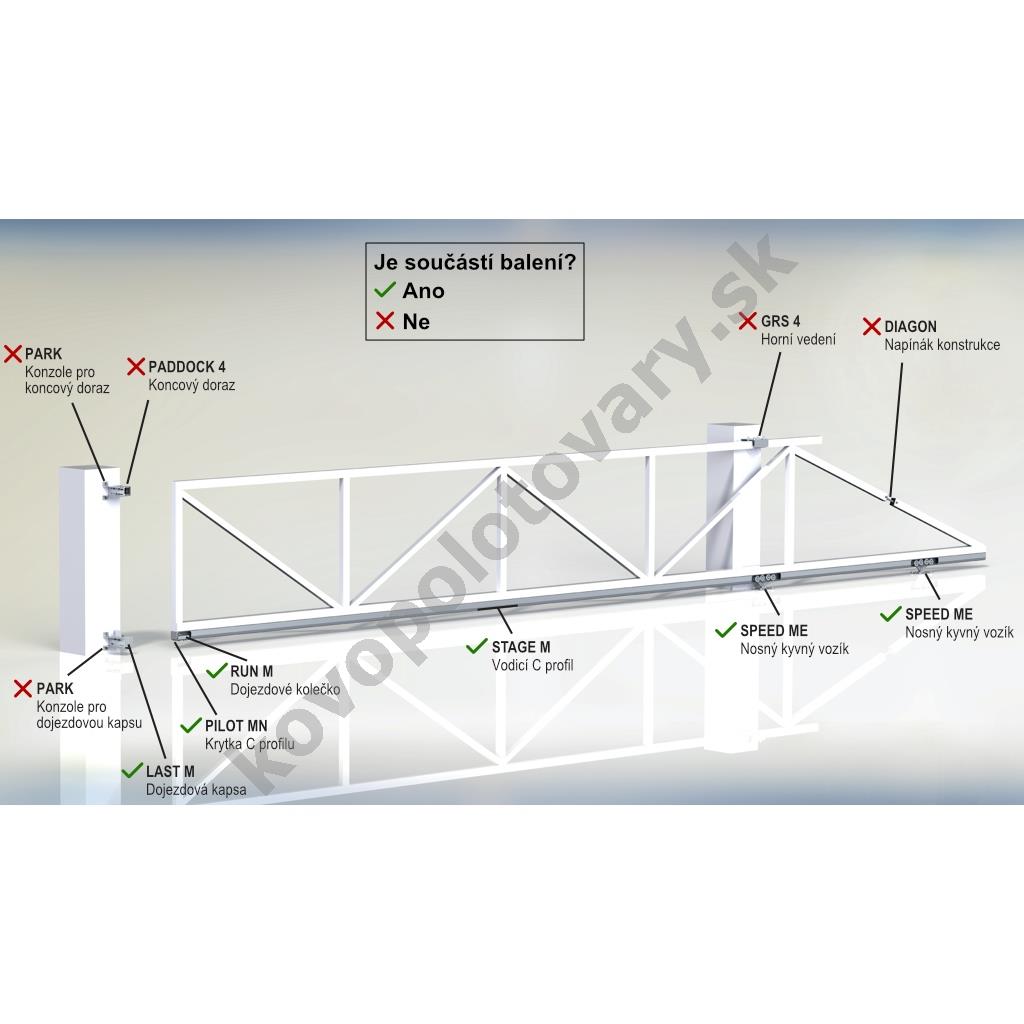

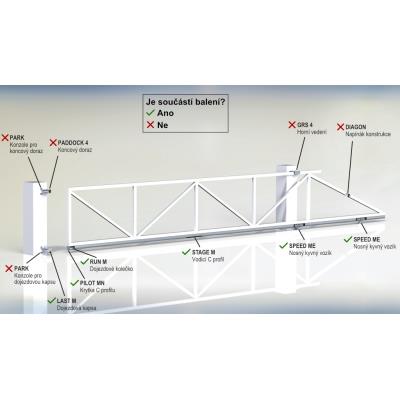

Obsah balenia:
- 1x CAME BX708AGS (801MS-0030) - pohon
- 1x CAME ZBX-7N - riadiaca jednotka
- 1x CAME AF43S (001AF43S) - prijímač signálu (rádiová karta 433 MHz)
- 1x CAME DIR-10 (001DIR10) - bezpečnostné fotobunky (1 pár), dosah 10 m
- 1x CAME TOP44RBN (806TS-0270) - diaľkový ovládač (4-kanálový, 433 MHz)
- 2x Mechanický doraz na hrebeň
- 1x Montážna doska
- + Doplnky pre montáž

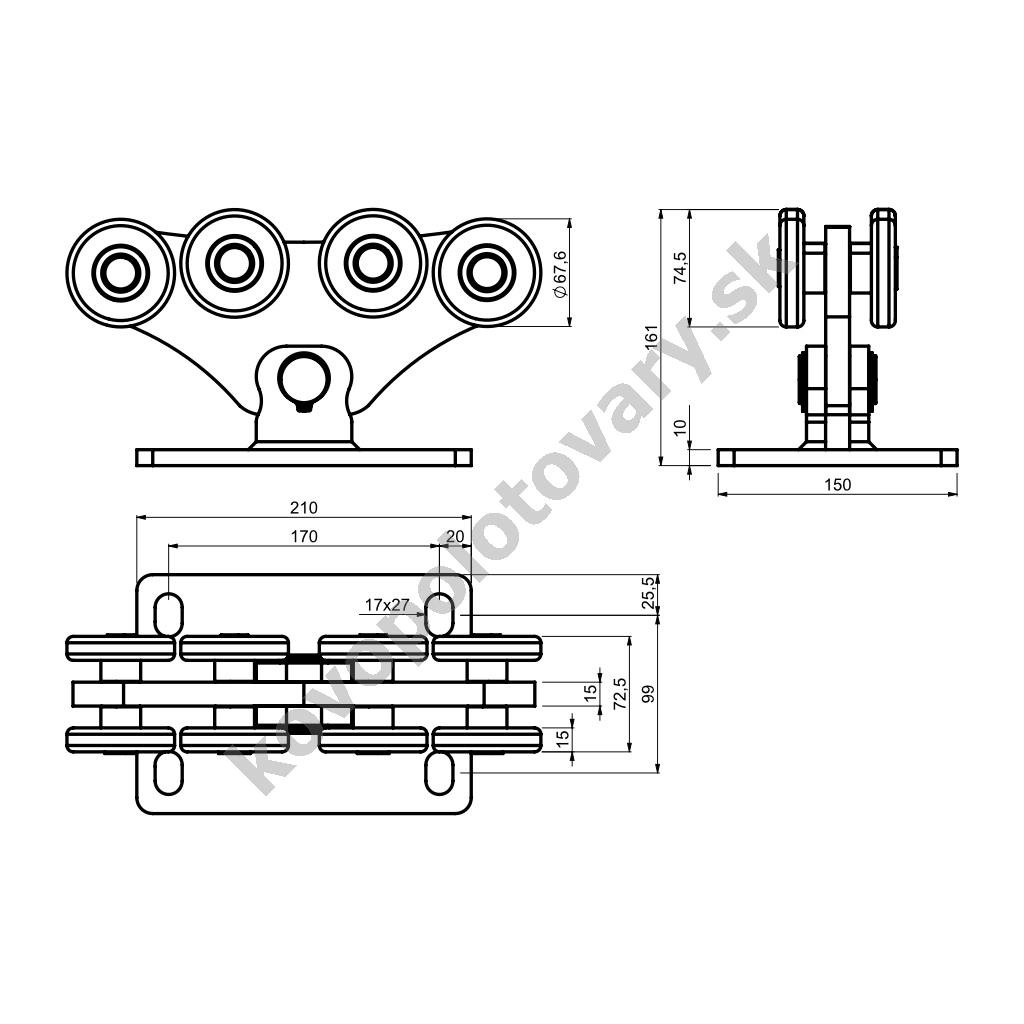

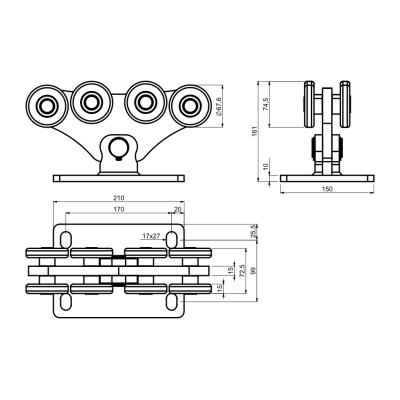

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

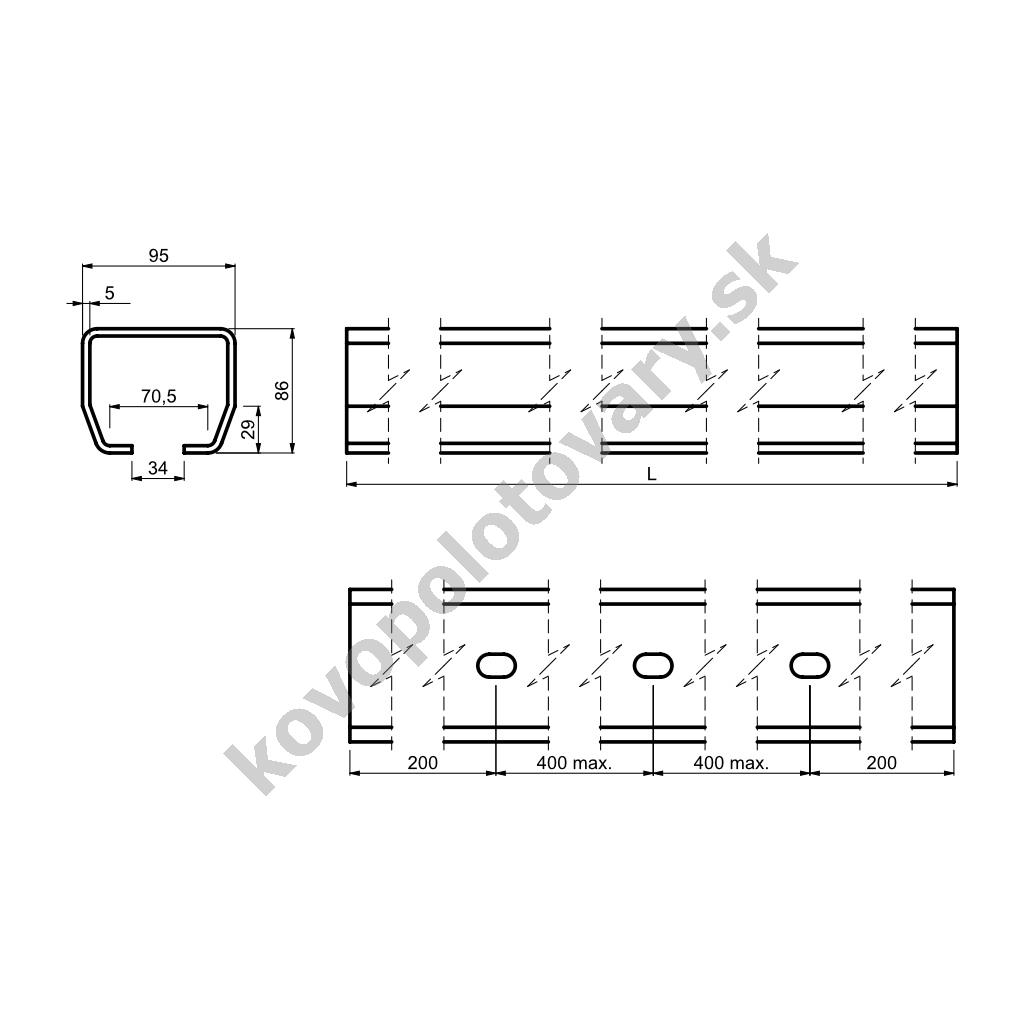

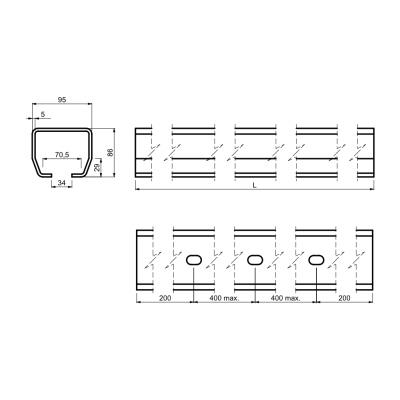

- 1x CAIS STAGE MZ 6 (1700012) - vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 6 m
- 1x CAIS STAGE MZ 3 (1700170) - vodiaci C profil 95x86 mm, pozinkovaný, s otvormi pre priskrutkovanie k rámu brány, 3 m

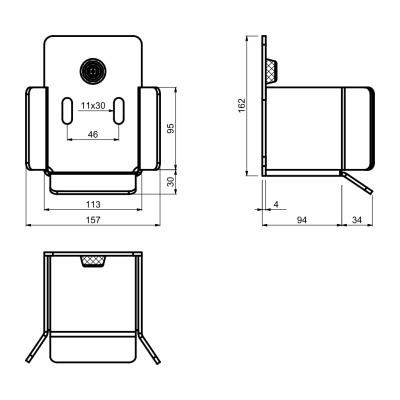

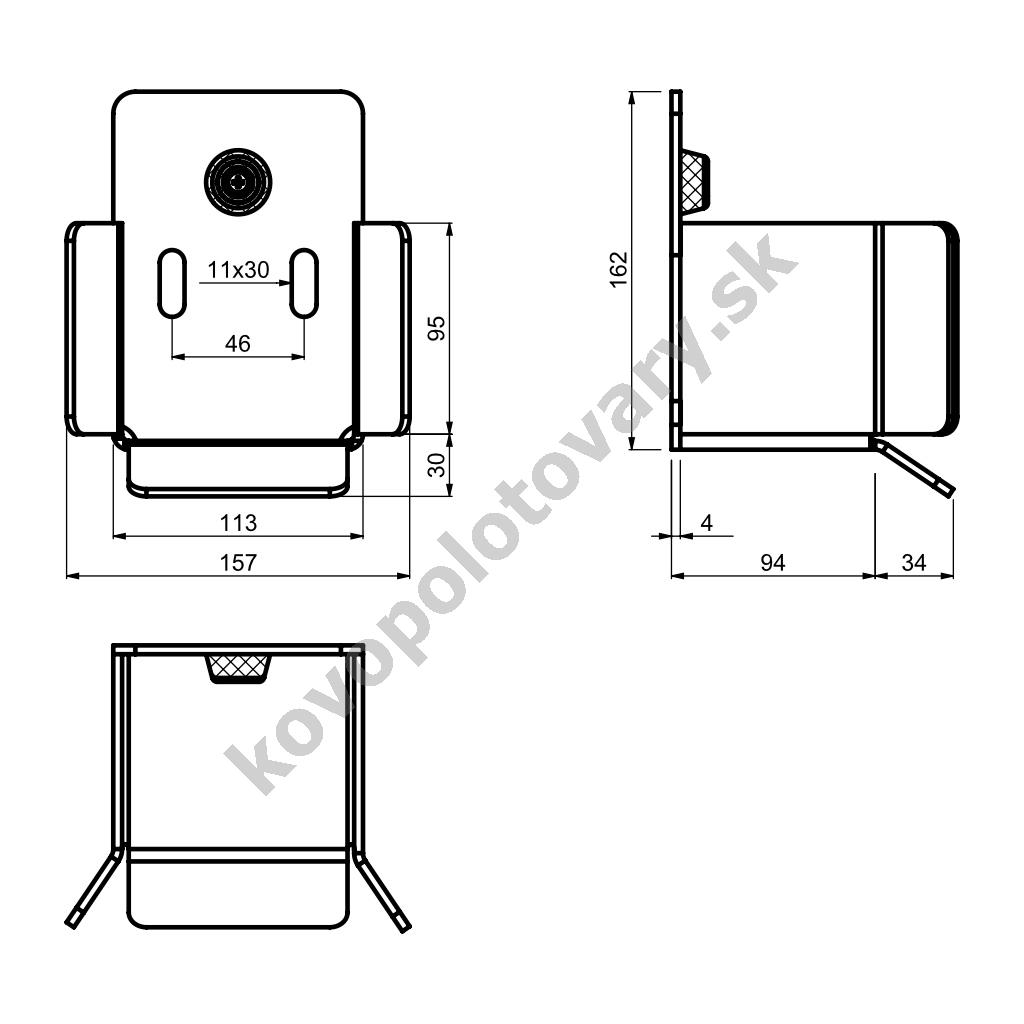

- 1x CAIS LAST M (1700014) - spodná dojazdová kapsa

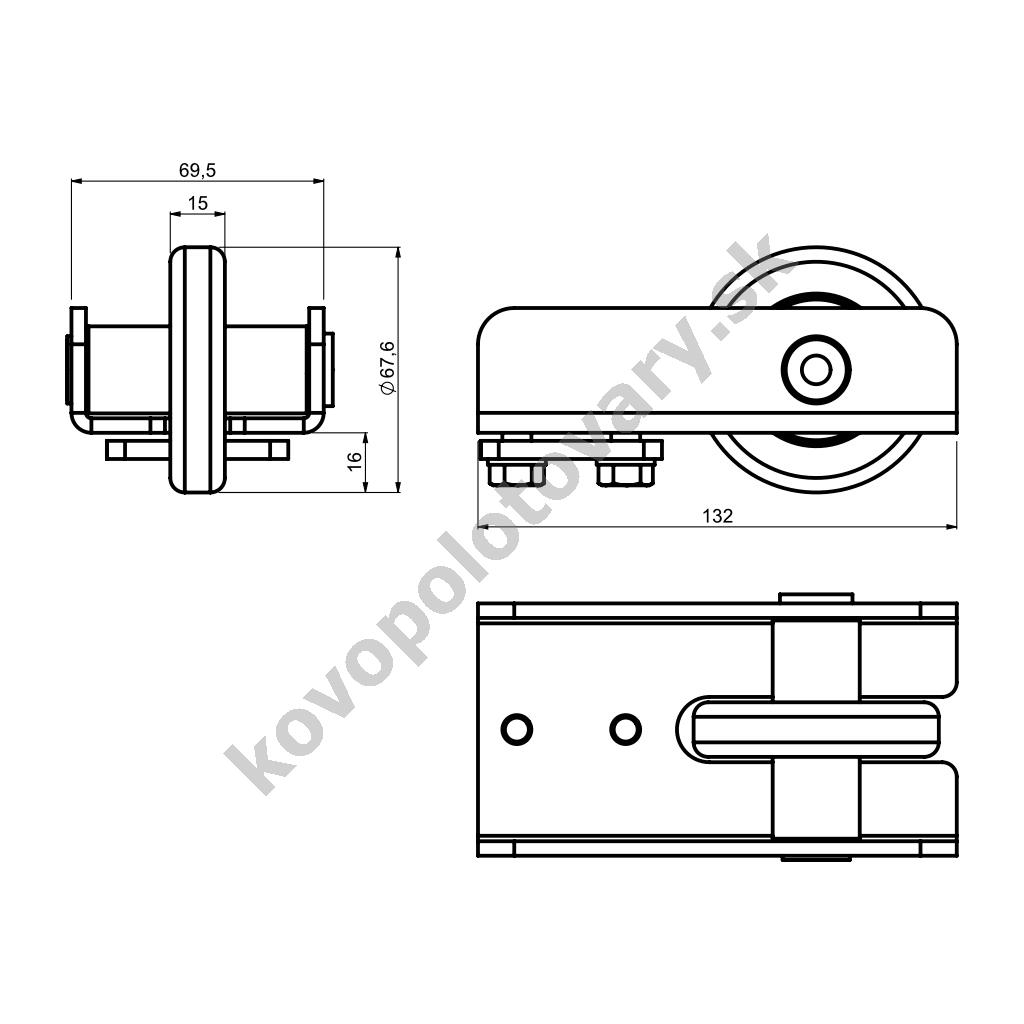

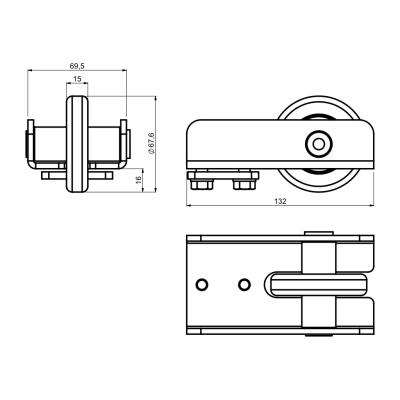

- 1x CAIS RUN M (1700013) - dojazdové koliesko

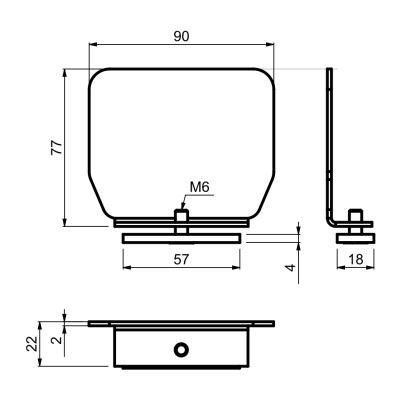

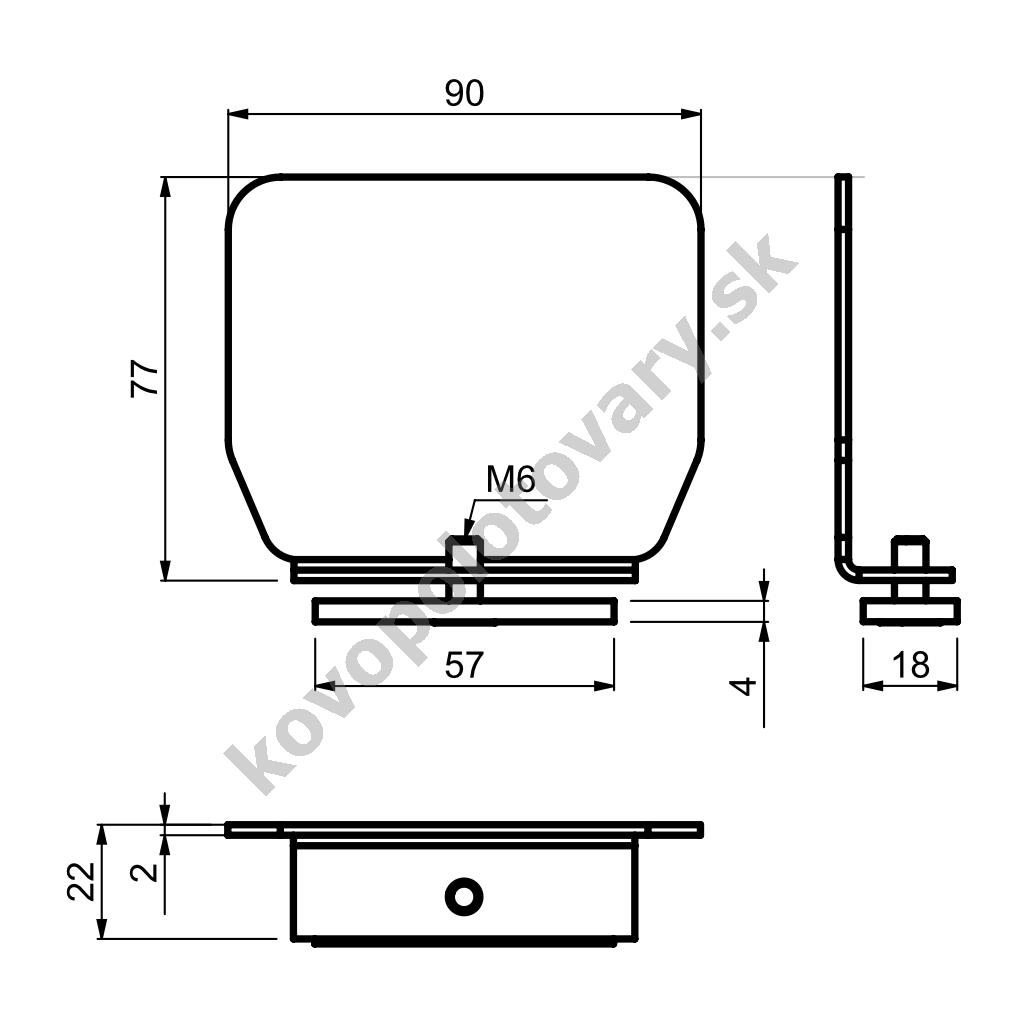

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

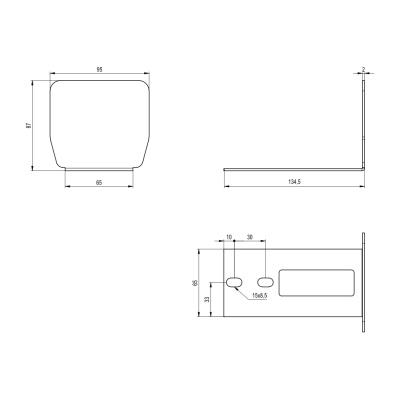

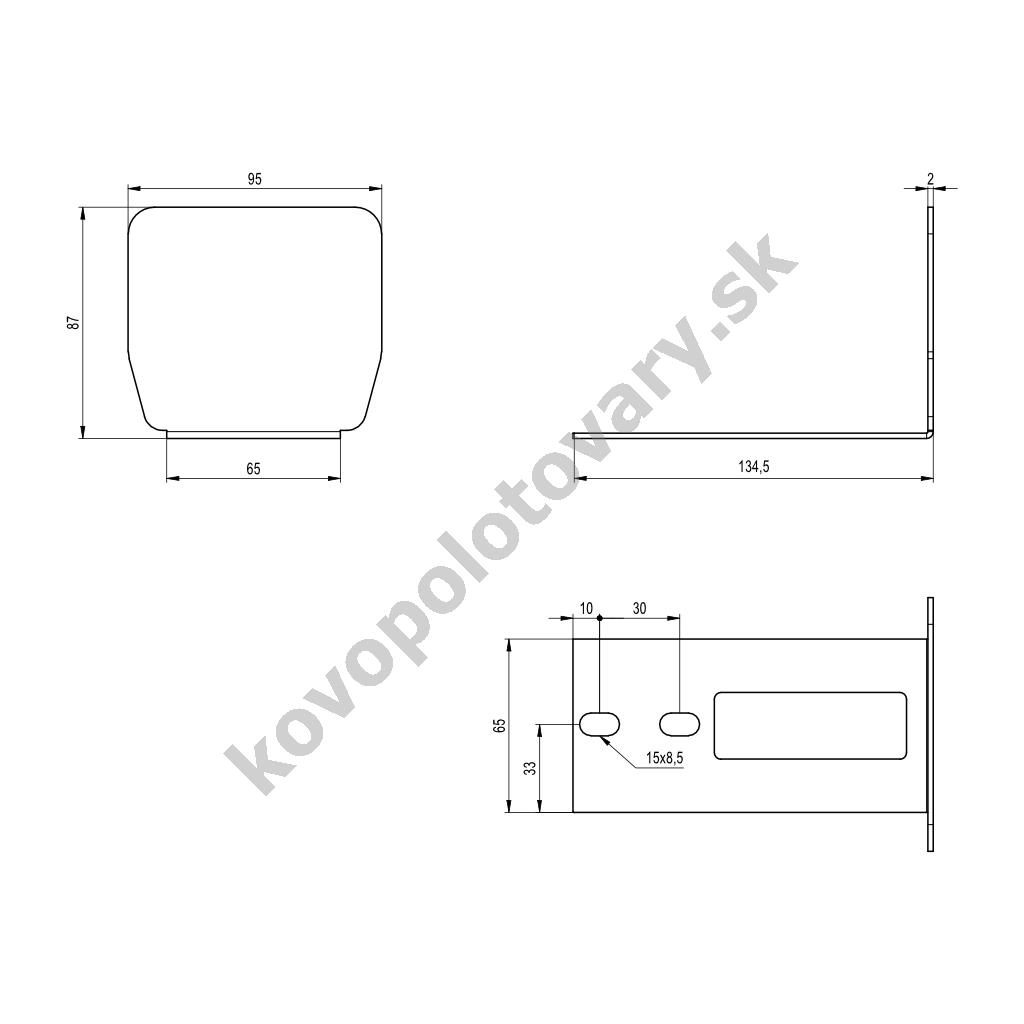

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
- 23x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
- 15x Nitovacia matica M10x18 - pre pripevnenie C profilu
- 8x Nitovacia matica M10x21 - pre pripevnenie C profilu

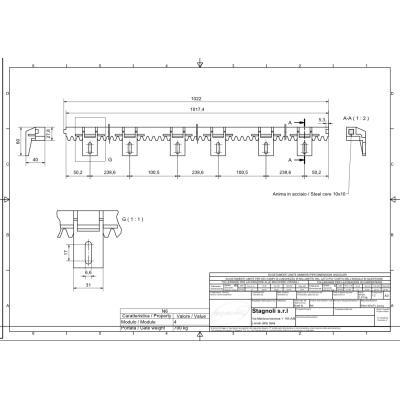

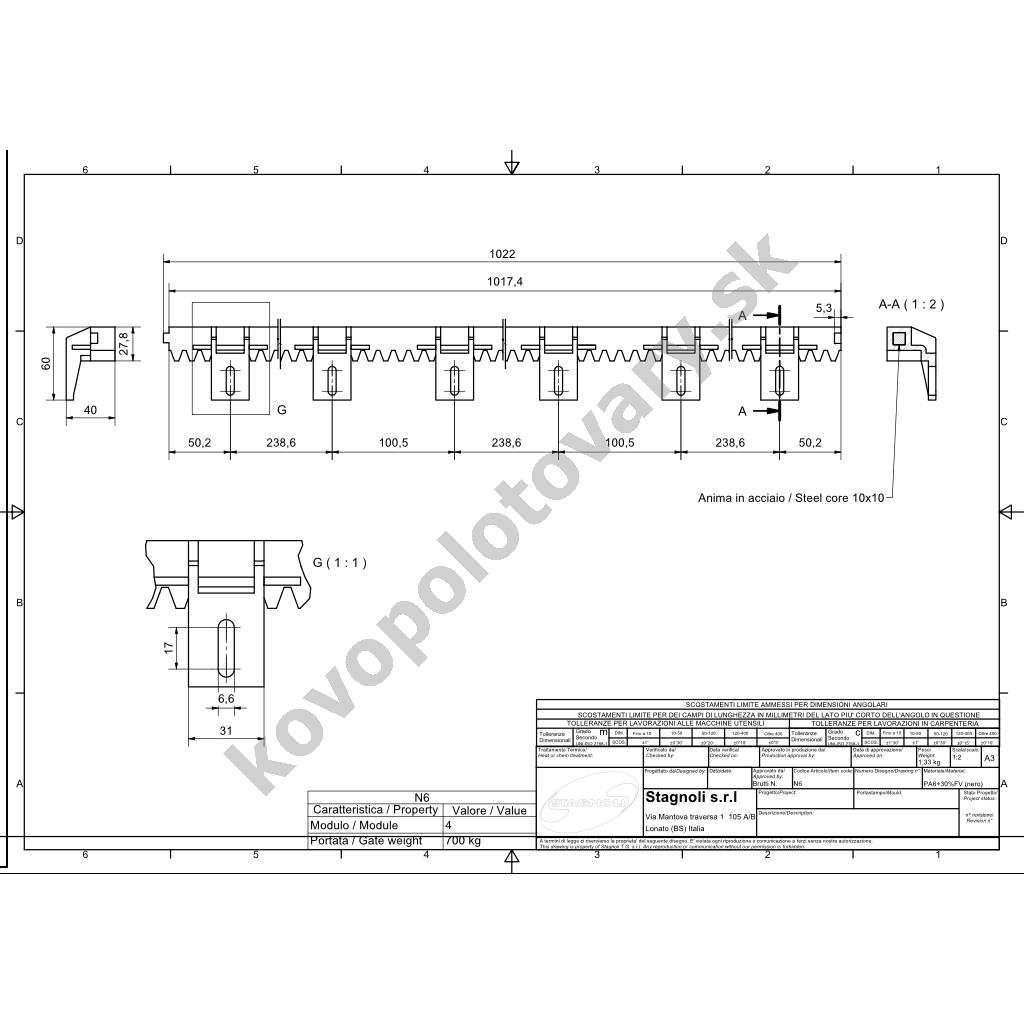

- 7x STAGNOLI N6 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
- 7x STAGNOLI SAC012 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 6 úchytmi
- Dôležité: súčasťou balenia nie je horné vedenie, vodiace rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Nastaviteľné funkcie:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod
- Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
- Predblikanie - upozornenie výstražným majákom pred začatím pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
- Plynulý dojezd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazy
- LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V (50/60 Hz)
- Napájanie motora: 230 V (50/60 Hz)
- Výkon: max. 530 W
- Odber prúdu: max. 2,3 A
- Parametre brány
- Typ hrebeňa: modul zuba 4
- Hmotnosť brány: max. 620 kg
- Odporúčaná hmotnosť brány: max. 600 kg
- Šírka prejazdu: max. 6,4 m
- Odporúčaná šírka prejazdu: max. 6 m
- Rozmery
- Šírka: 300 mm
- Výška: 308 mm
- Hĺbka: 242 mm
- Vlastnosti
- Krytie: IP44
- Prevádzková teplota: -20 až 55 °C
- Sila: max. 800 N
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: pozinkovaný
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie

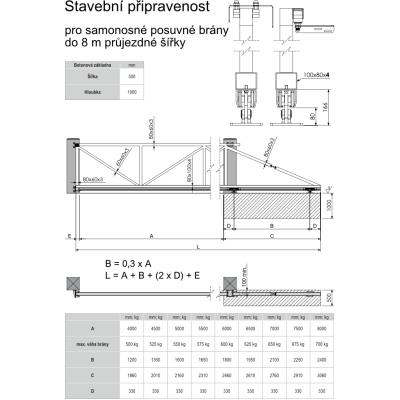

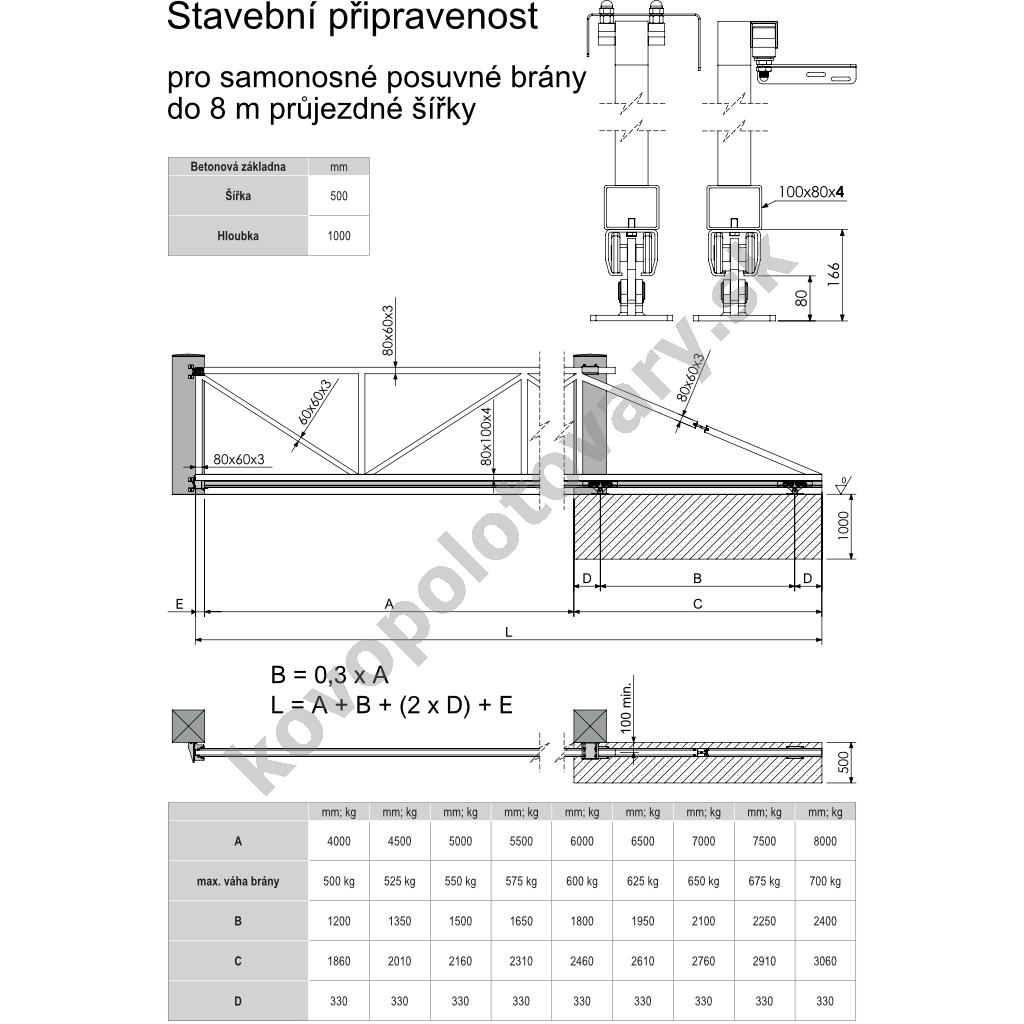

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
| Parametre | |
|---|---|
| Výrobca pohonu | Came |
| Max. váha brány (kg) | 620 |
| Pre šírku prejazdu | do 6,4 m |
| Predajná dĺžka | 6 m
+1 261,31 € |
| Typ setu | set s pohonom |
| Dĺžka balíka | 600 cm |
