Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 5 m prejazdnej šírky a celkovej hmotnosti do 300 kg.

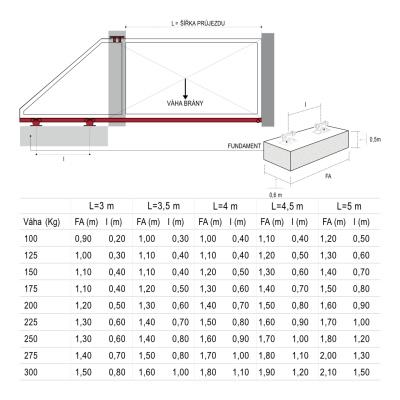

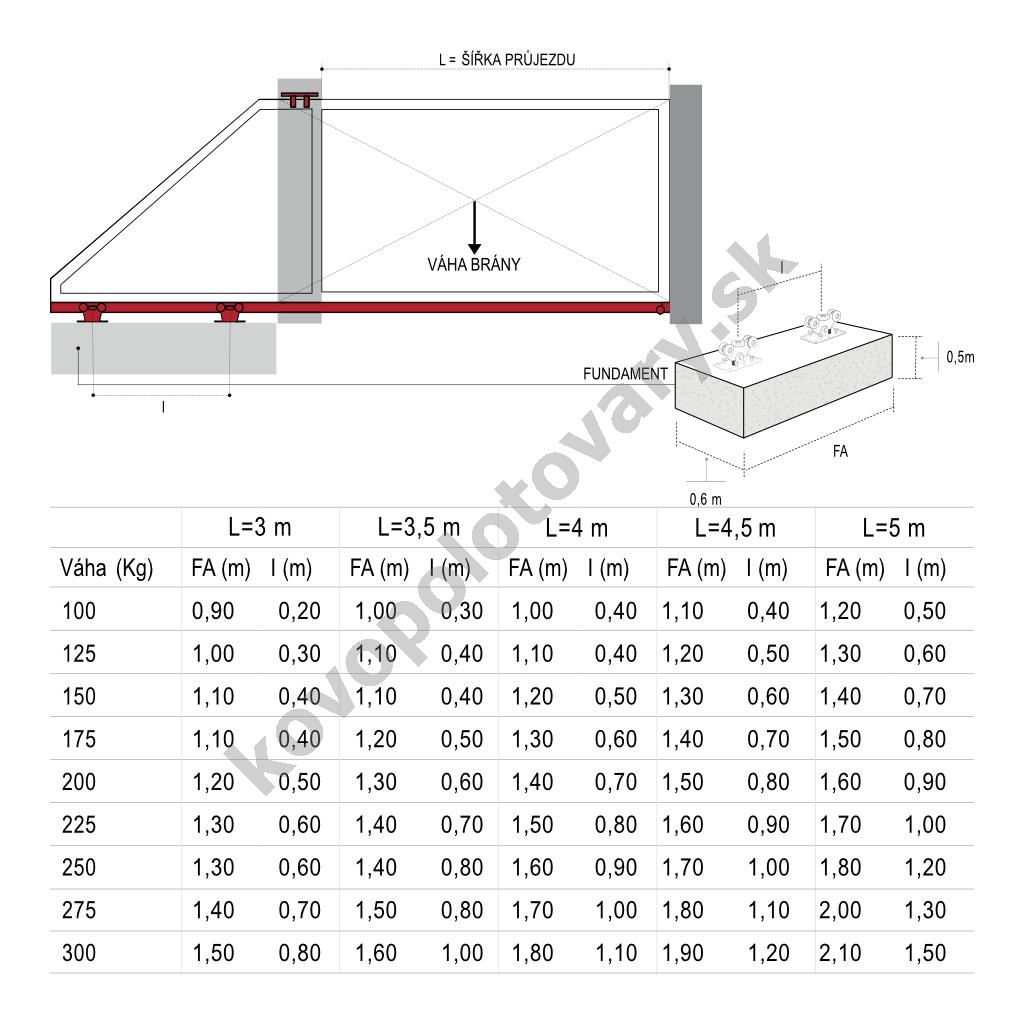

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

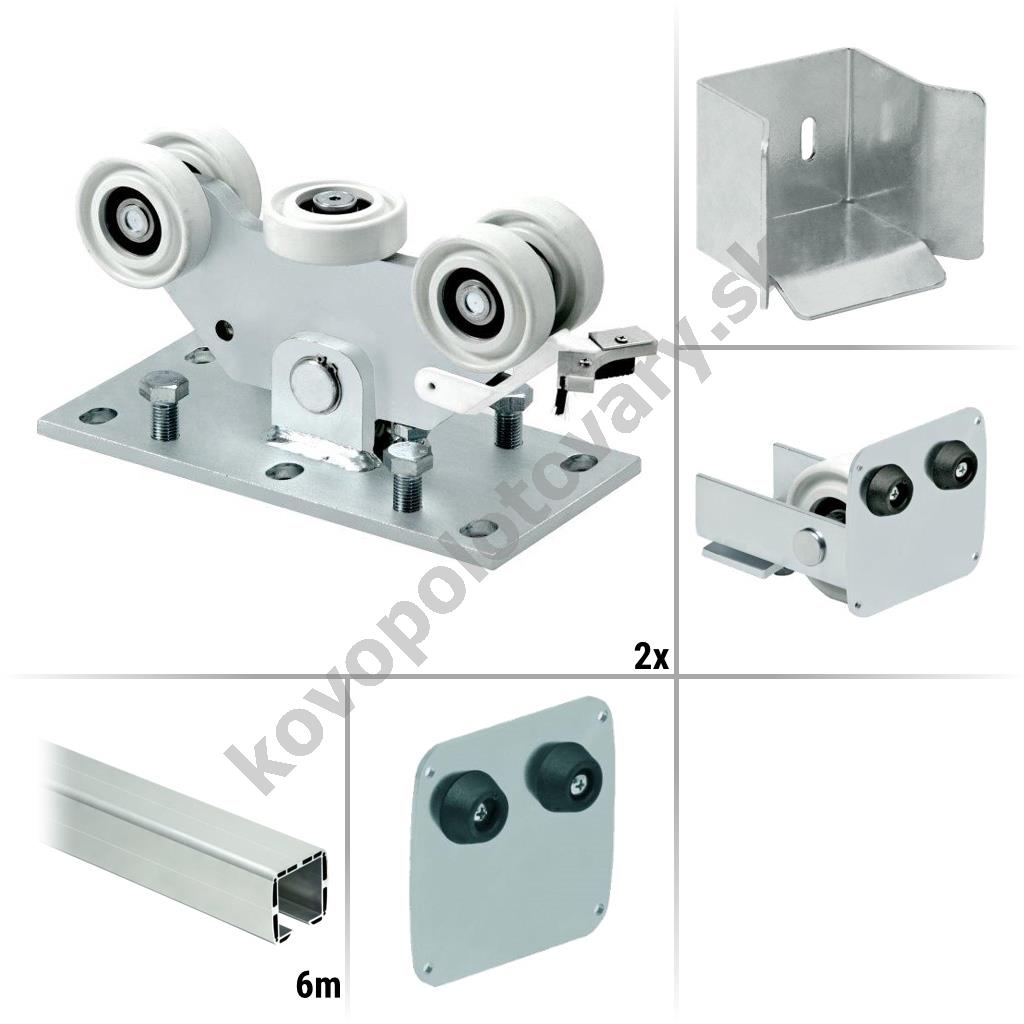

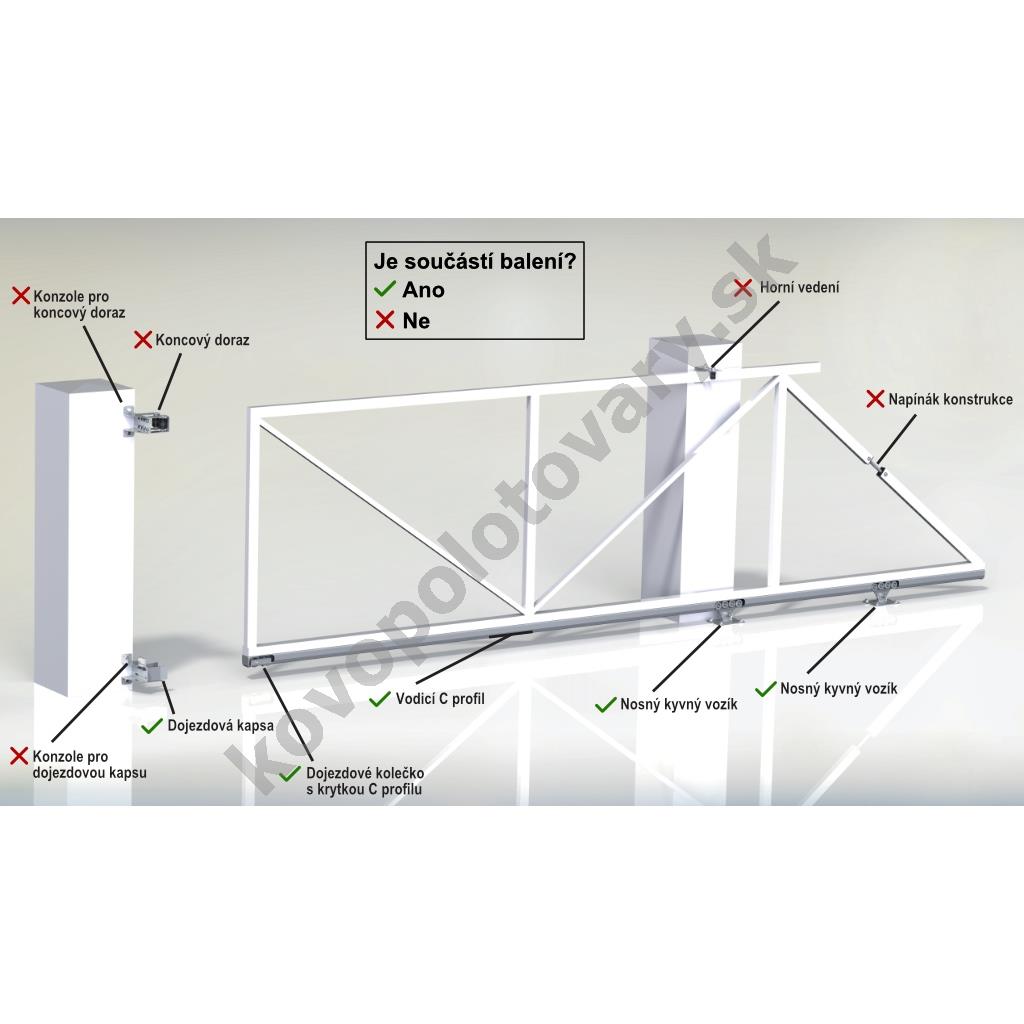

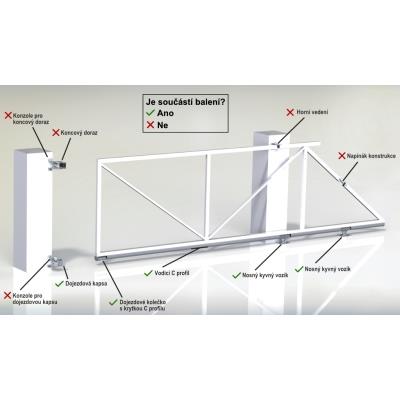

Obsah balenia:

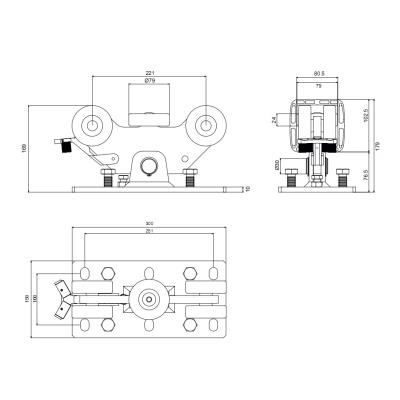

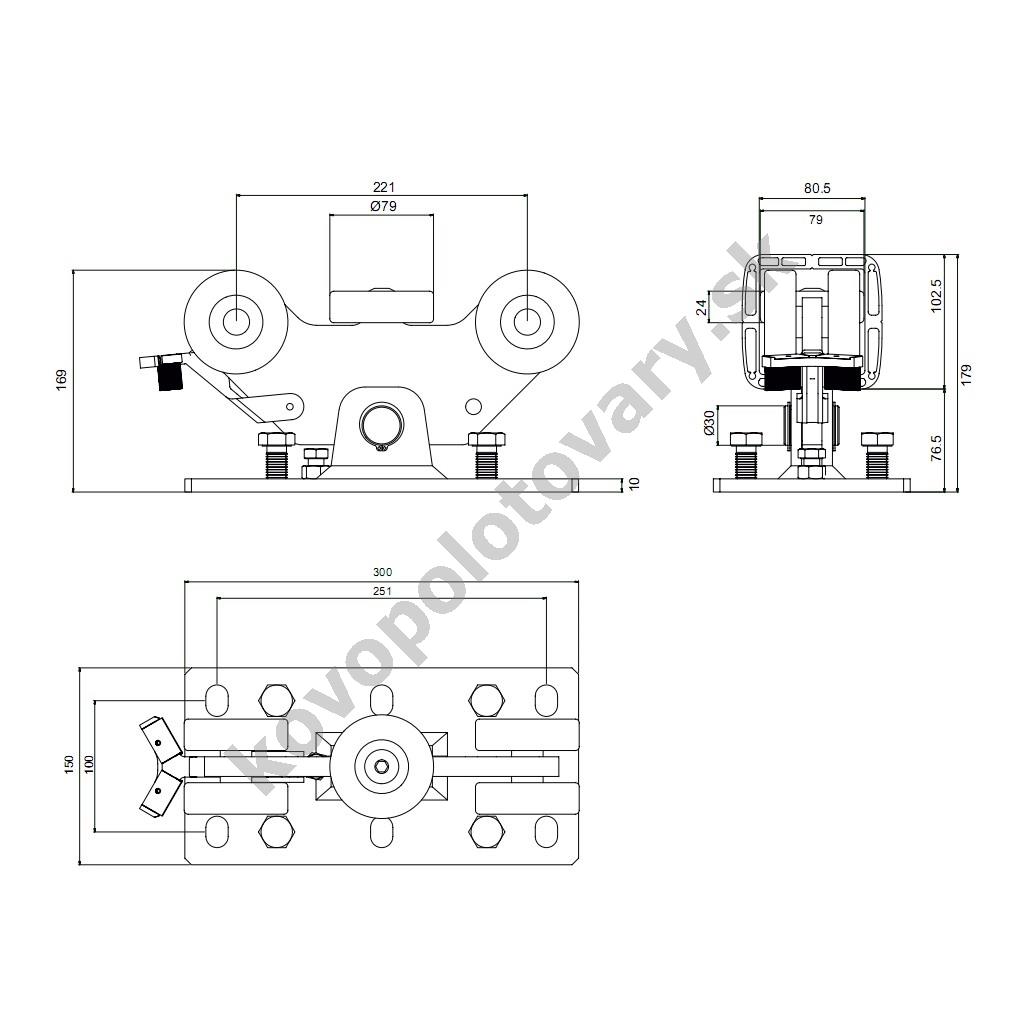

- 2x COMUNELLO CGA-350.5 AL P (10130605 001) - nosný kyvný vozík

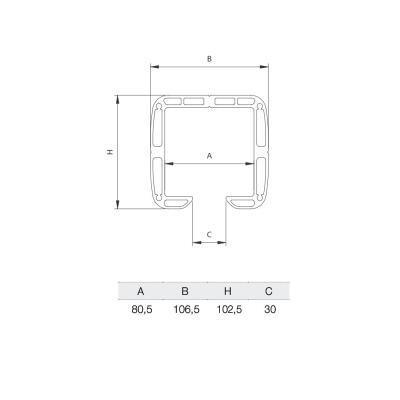

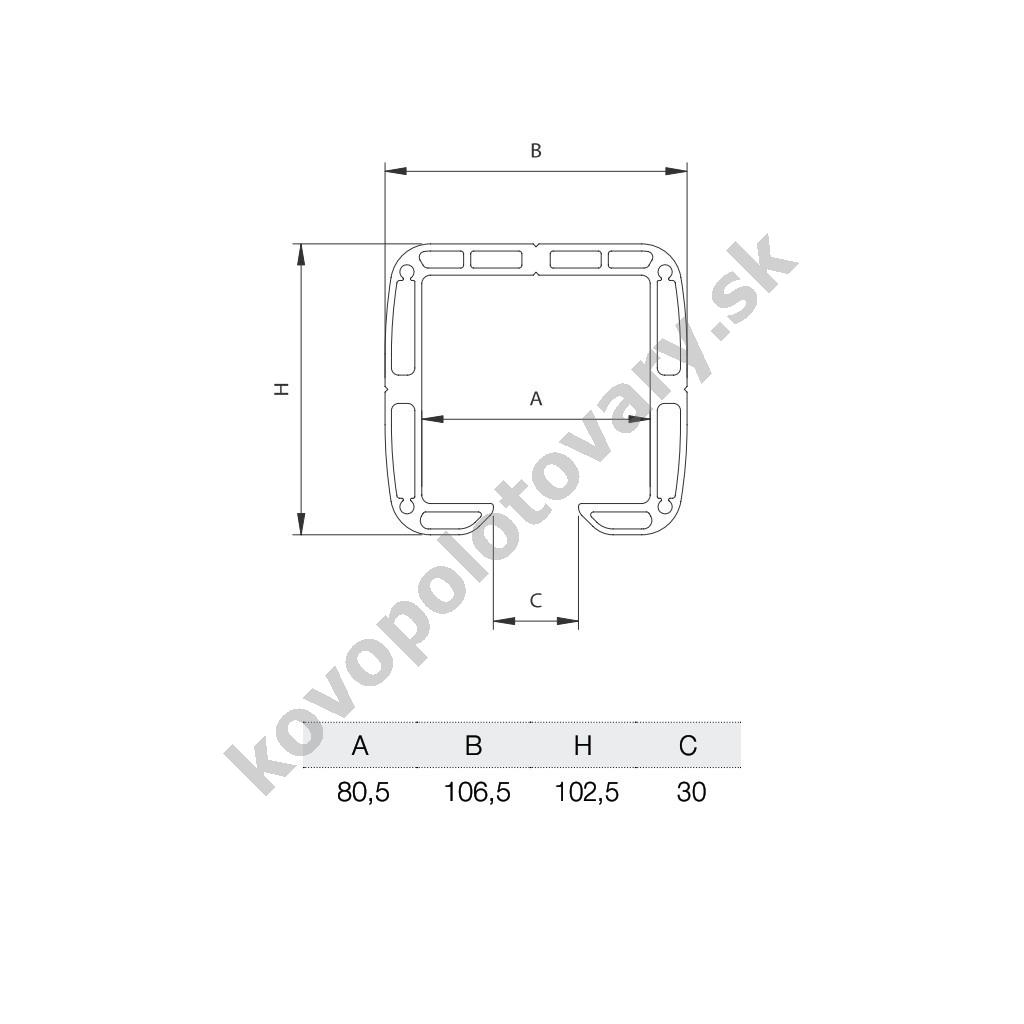

- 1x COMUNELLO CGA-345P_6m (10208 007) - vodiaci C profil 106,5x102,5 mm, hliníkový (ALU)
- 1x COMUNELLO CGA-346P (10705505 001) - spodná dojazdová kapsa
- 1x COMUNELLO CGA-347P (10705205 001) - dojazdové koliesko s krytkou C profilu
- 1x COMUNELLO CGA-20P (10707005 001) - krytka C profilu
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 300 kg (pri šírke prejazdu 4 m)
- Šírka prejazdu: max. 5 m (pri hmotnosti brány 175 kg)
- Vodiaci C profil
- Materiál: hliník (ALU)
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 300 |
| Pre šírku prejazdu | do 5 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
