Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4,4 m prejazdnej šírky a celkovej hmotnosti do 250 kg.

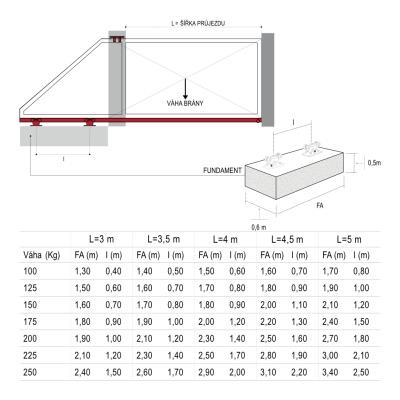

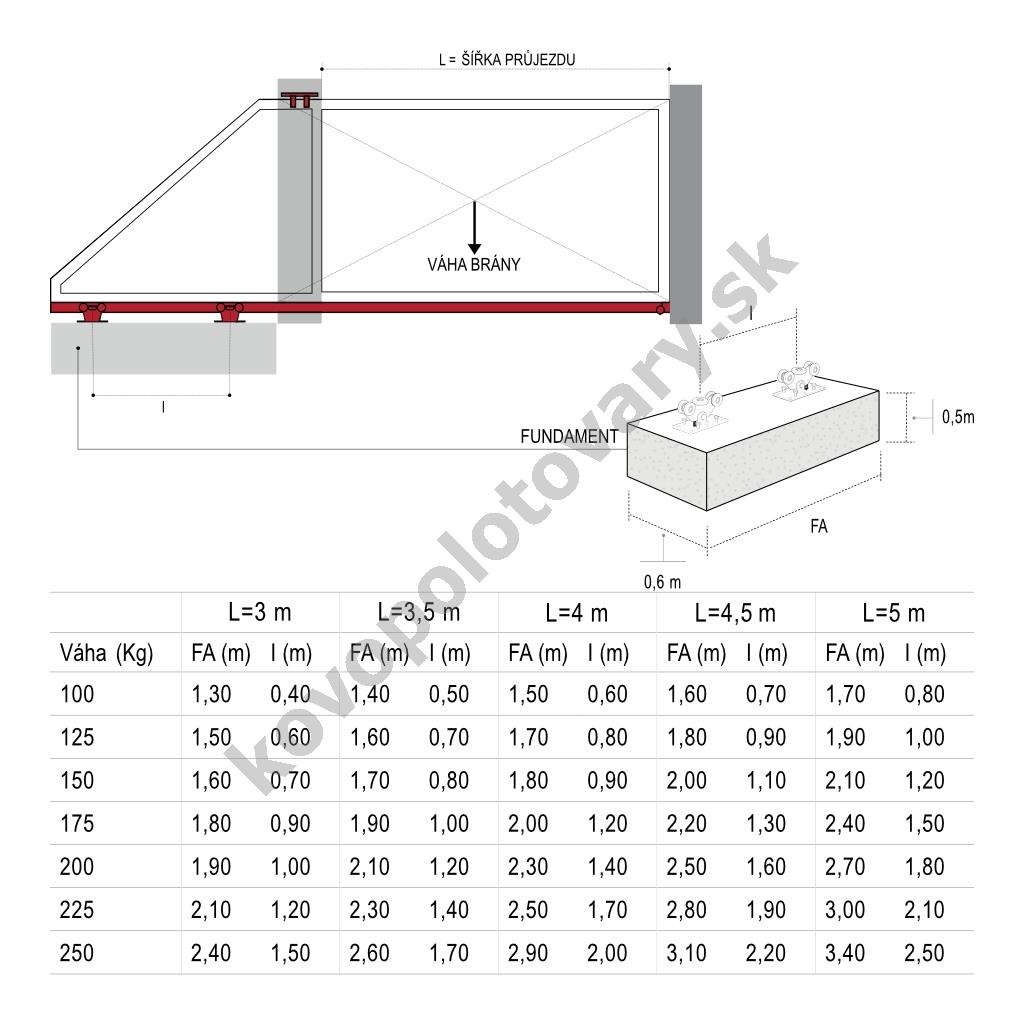

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

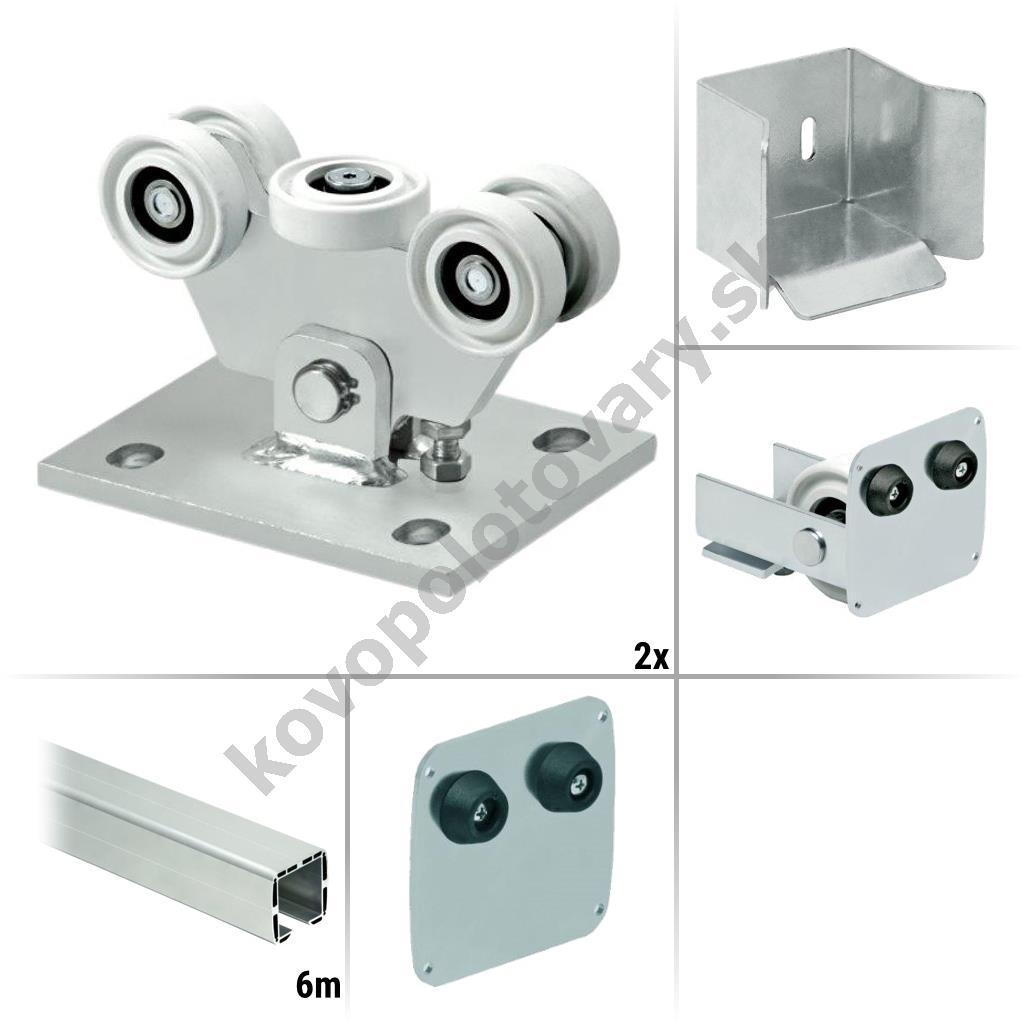

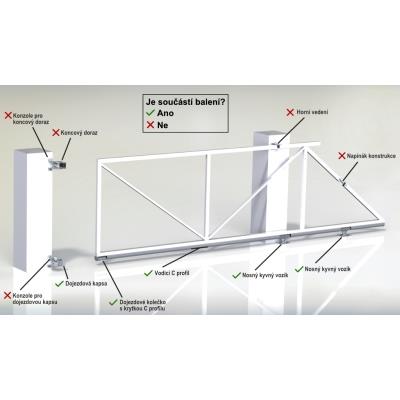

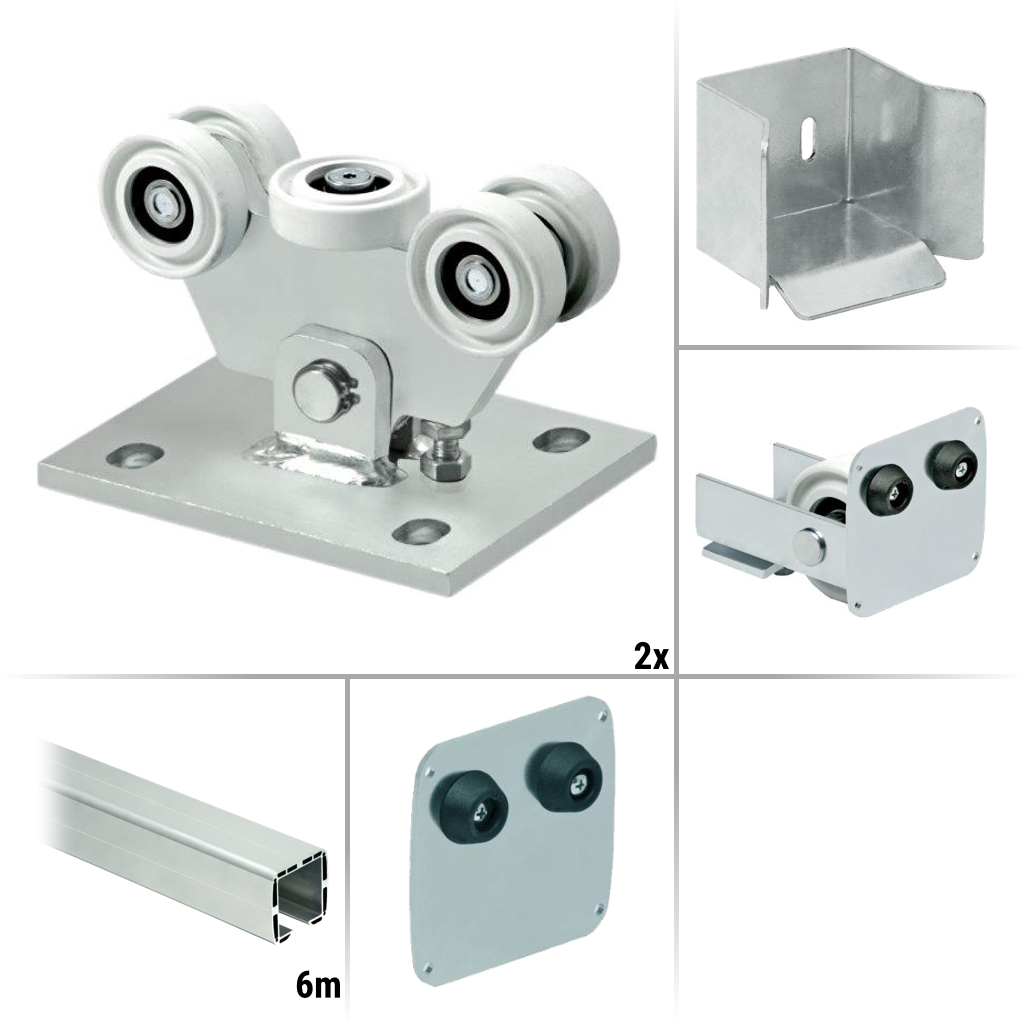

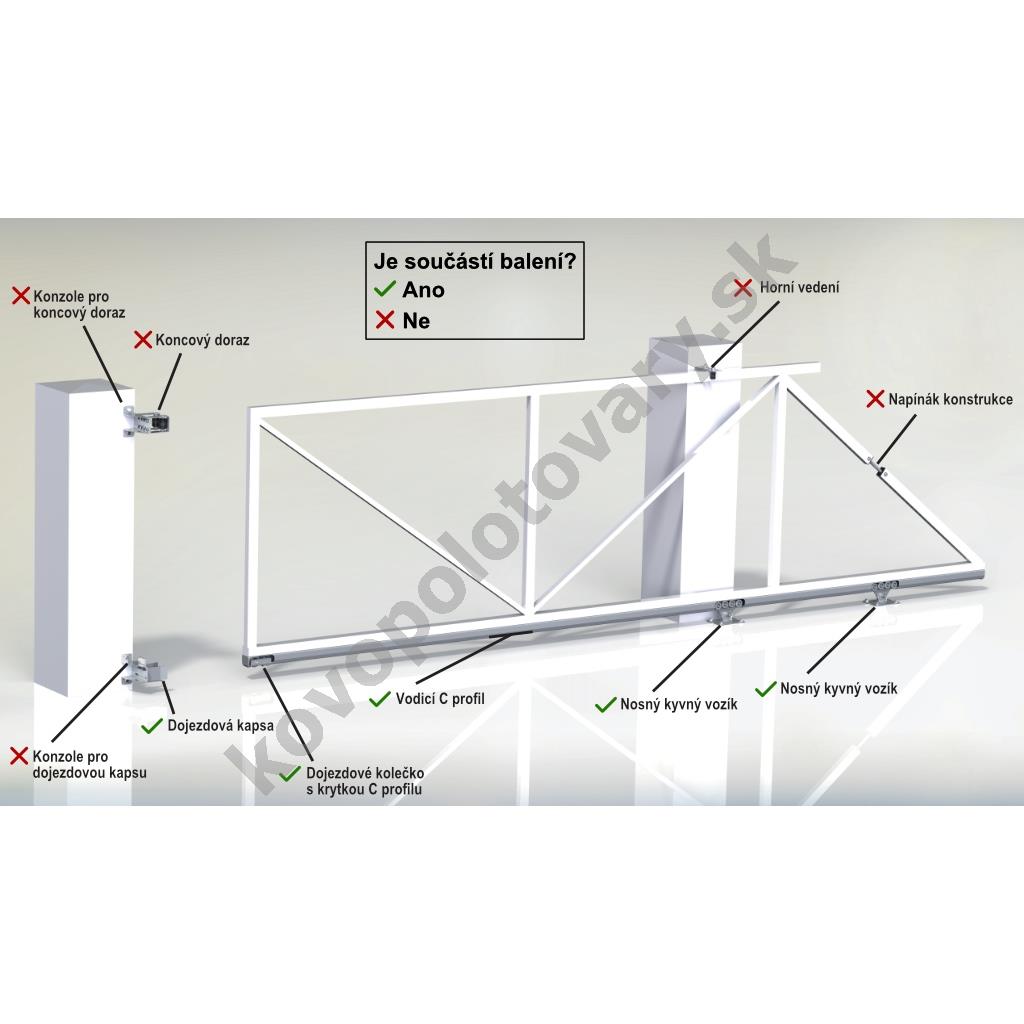

Obsah balenia:

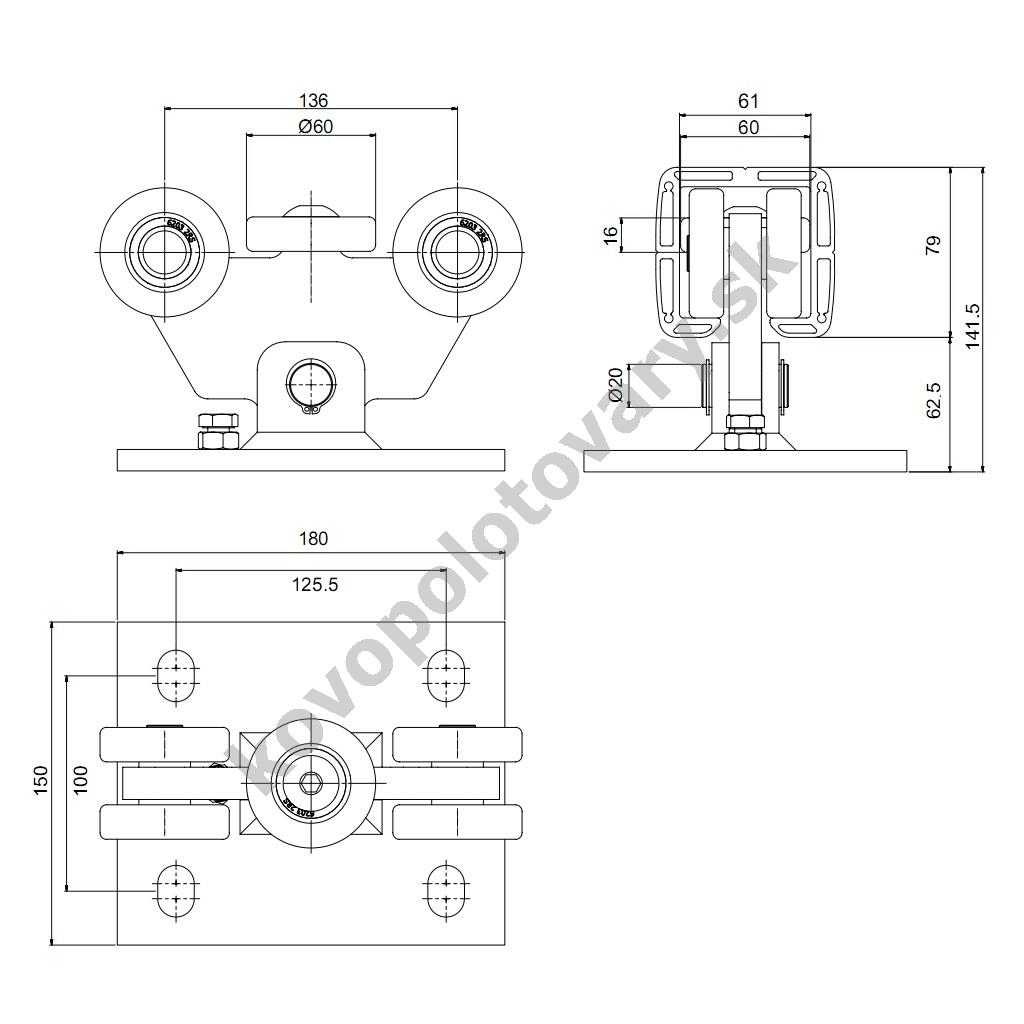

- 2x COMUNELLO CGA-350.5 AL M (10130600 001) - nosný kyvný vozík

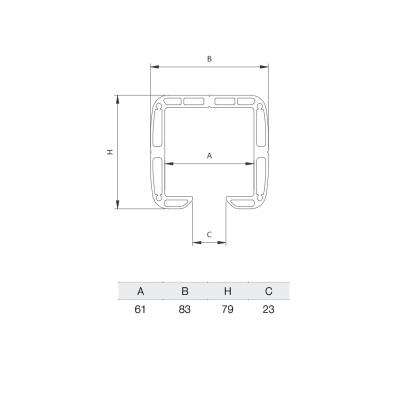

- 1x COMUNELLO CGA-345M_6m (10208 003) - vodiaci C profil 83x79 mm, hliníkový (ALU)
- 1x COMUNELLO CGA-346M (10705501 001) - spodná dojazdová kapsa
- 1x COMUNELLO CGA-347M (10705200 001) - dojazdové koliesko s krytkou C profilu
- 1x COMUNELLO CGA-20M (10707001 001) - krytka C profilu
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 250 kg (pri šírke prejazdu 3,4 m)
- Šírka prejazdu: max. 4,4 m (pri hmotnosti brány 100 kg)
- Vodiaci C profil
- Materiál: hliník (ALU)
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 250 |
| Pre šírku prejazdu | do 4,4 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | Comunello |
