HORMANN RotaMatic PL 1 4554068 - zostava pohonu a príslušenstva, pre 1-krídlové brány do 4 m prejazdu a 400 kg, séria 2

HÖRMANN RotaMatic PL 1 4554068, séria 2

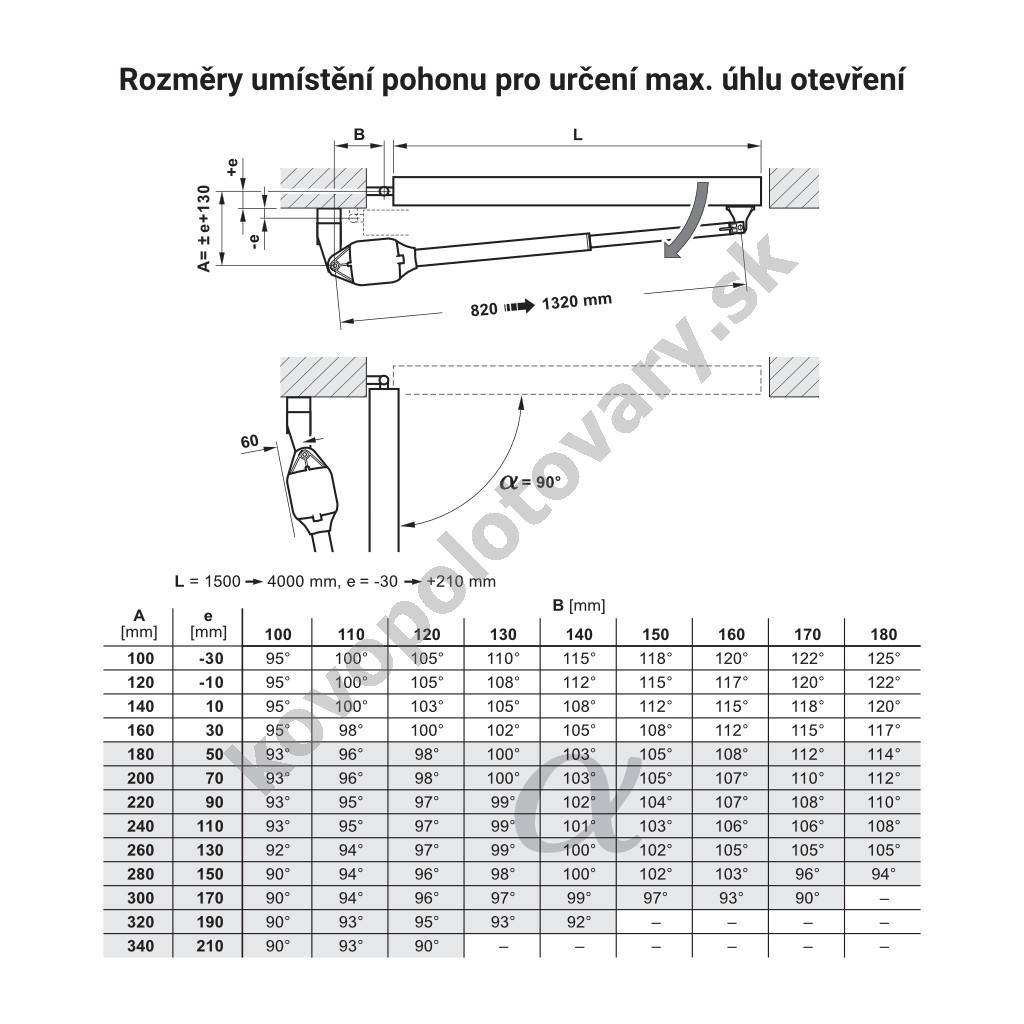

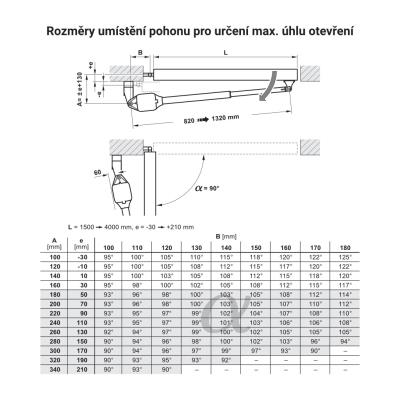

Zostava lineárneho pohonu a príslušenstva pre automatizáciu privátnej aj priemyselnej jednokrídlovej brány s hmotnosťou do 400 kg a šírkou prejazdu do 4 m. Motor HORMANN RotaMatic je vhodný pre automatizáciu krídlových brán s hmotnosťou jedného krídla do 400 kg a šírkou jedného krídla do 4 m. Bližšie špecifikácie, limity použitia a správne rozmery pre umiestnenie pohonov nájdete v návode a na doplňujúcich obrázkoch.

Tento pohon je vybavený integrovaným koncovým spínačom pre polohu zatvorené a polohu otvorené možno naprogramovať. Určené pre intenzívnu prevádzku. Systém detekcie prekážok zaručuje bezpečnú prevádzku vďaka enkodéru ktoré detekuje rýchlosť a pohyb pohonu a vďaka monitorovaniu odporu pri chode motora. Motor brány sa vyznačuje kvalitným spracovaním, dlhou životnosťou a nenáročným zapojením.

Riadiaca jednotka má integrovaný obojsmerný rádiový prijímač. Spoločne s obojsmerným diaľkovým ovládačom (nie je v balení) umožňujú zobraziť stav otvorenia brány na diaľkovom ovládači.

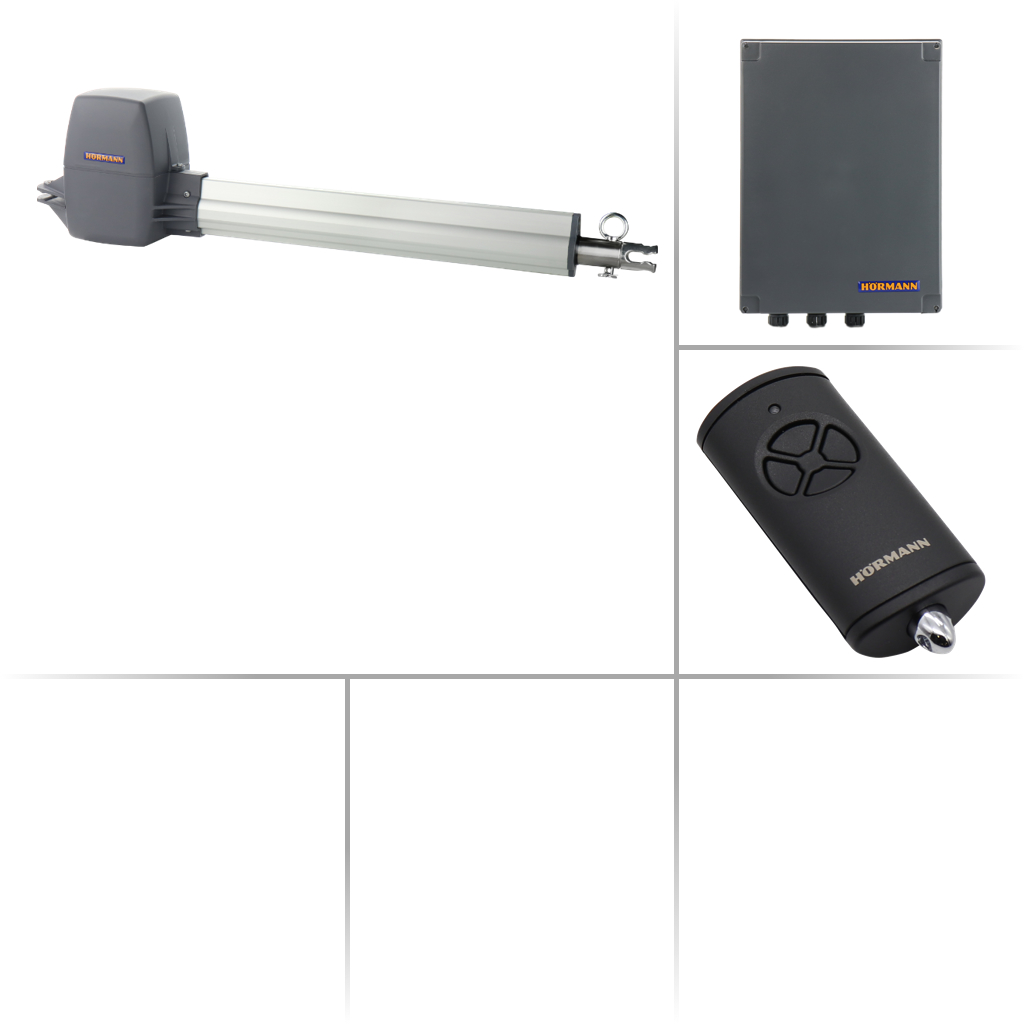

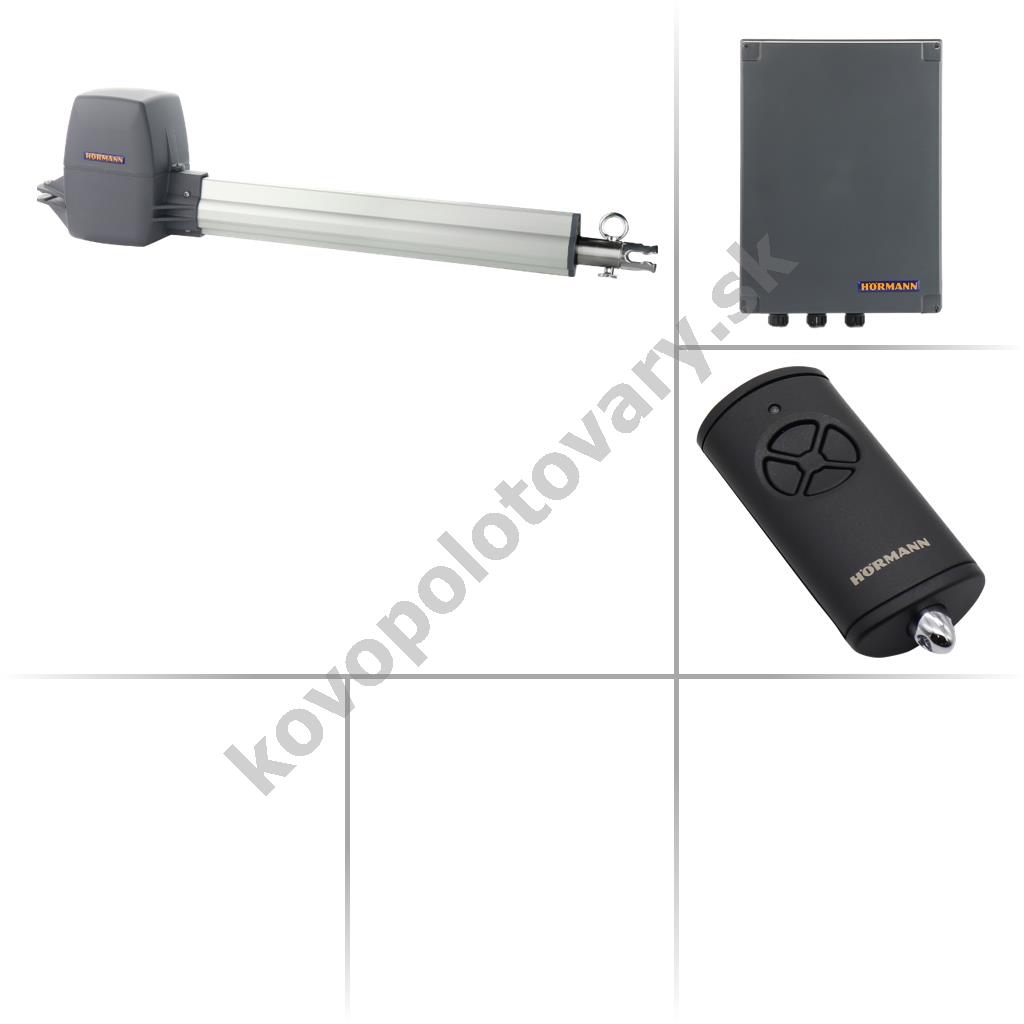

Obsah balenia:

• 1x HORMANN RotaMatic PL séria 2 (4511023) - pohon
• 1x HORMANN 4512760 - riadiaca jednotka s integrovaným obojsmerným prijímačom BiSecur
• 1x HORMANN HSE 4 BS (4511738) - diaľkový ovládač, jednosmerný, matný čierny, BiSecur
• 2x Kotviace konzoly (určené na priskrutkovanie)
• + Doplnky pre montáž

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
• Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Předblikánie - upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť voliteľný dobíjací akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok - ovláda elektromechanický zámok
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - nastaviteľný výstup, výstup pre výstražný maják možno nastaviť na iný účel, prípadne možno pripojiť rozširujúci modul pre obe funkčnosti
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy na displeji
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• LCD display - riadiaca jednotka má integrovaný LCD display pre nastavenie pohonu a kontrolu porúch

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
• Parametre brány
  • Hmotnosť brány: max. 400 kg
  • Hmotnosť krídla: max. 400 kg
  • Šírka prejazdu: max. 4 m
  • Šírka krídla: max. 4 m
  • Odporúčaná hmotnosť brány: max. 400 kg
  • Odporúčaná hmotnosť krídla: max. 400 kg
  • Odporúčaná šírka prejazdu: max. 4 m
  • Odporúčaná šírka krídla: max. 4 m
• Rozmery
  • Šírka: 820 mm
  • Výška: 182 mm
  • Hĺbka: 115 mm
• Vlastnosti
  • Krytie: IP44
  • Prevádzková teplota: -20 až 60 °C
  • Sila: max. 2700 N
