Nice Road 400 K3 7.1 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4 m a 325 kg, profil bez úpravy
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 4 m prejazdnej šírky a celkovej hmotnosti do 325 kg.
Pohon Nice Road-400 je vybavený elektromechanickými koncovými spínačmi. Súčasťou pohonu je vstavaná riadiaca jednotka s integrovaným jednosmerným rádiovým prijímačom.

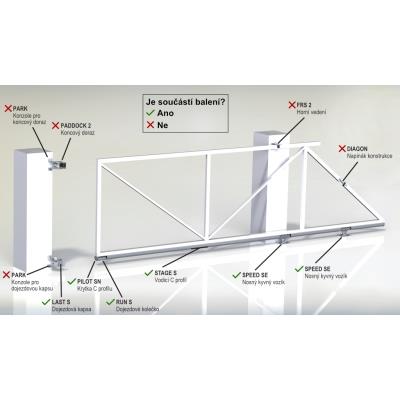

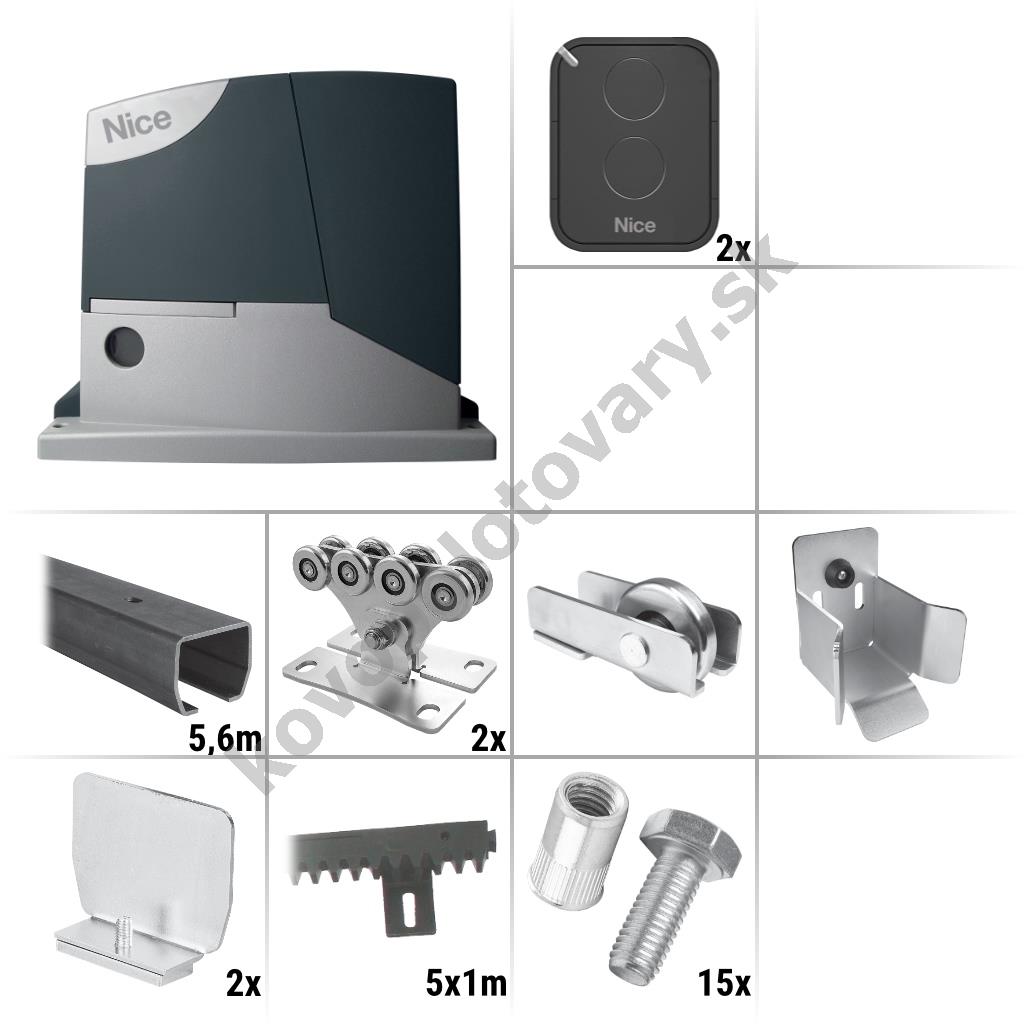

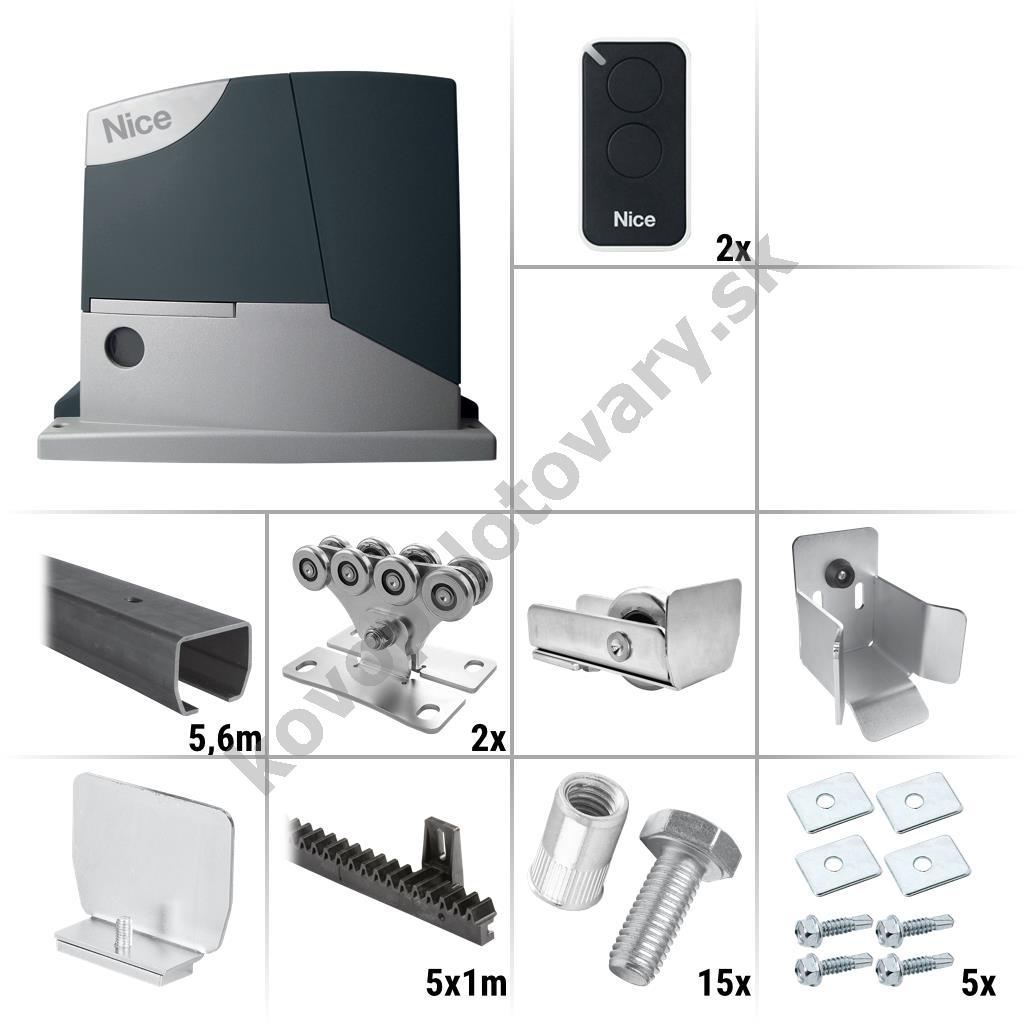

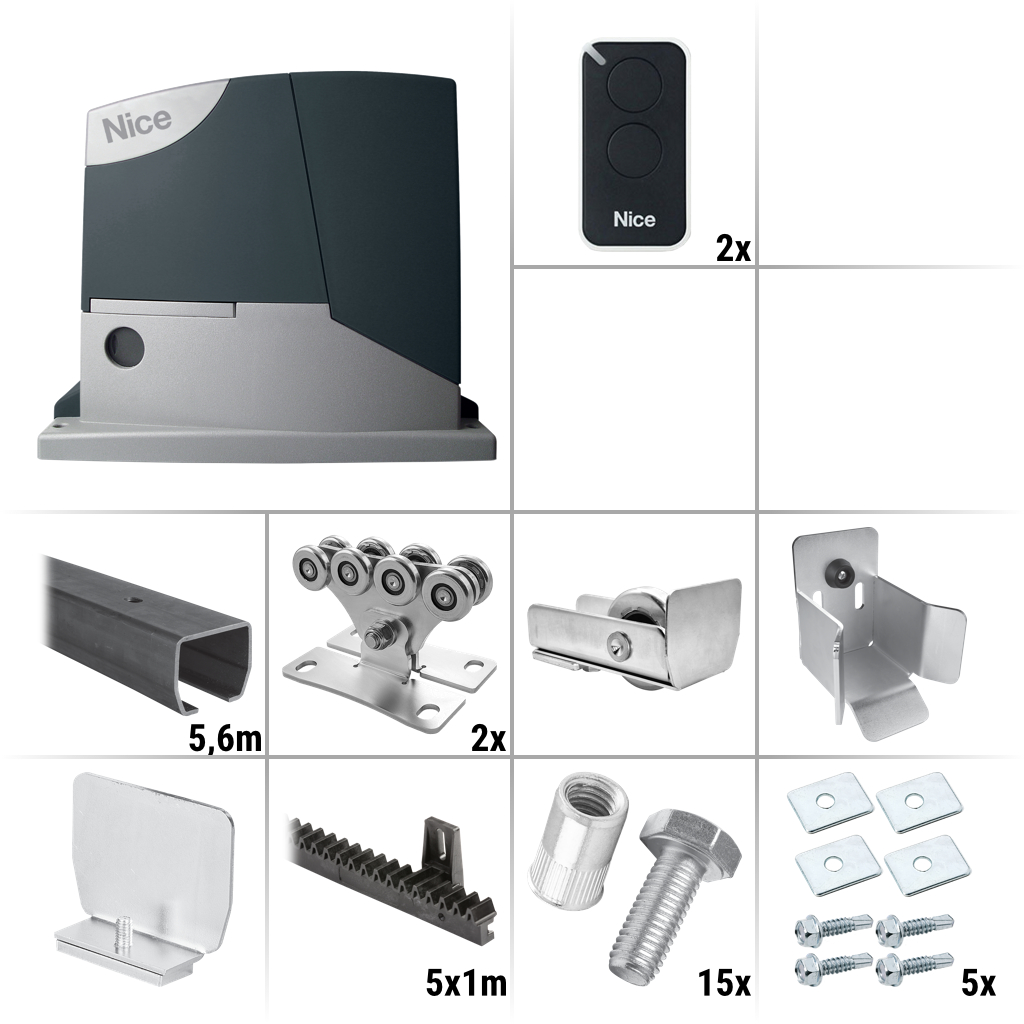

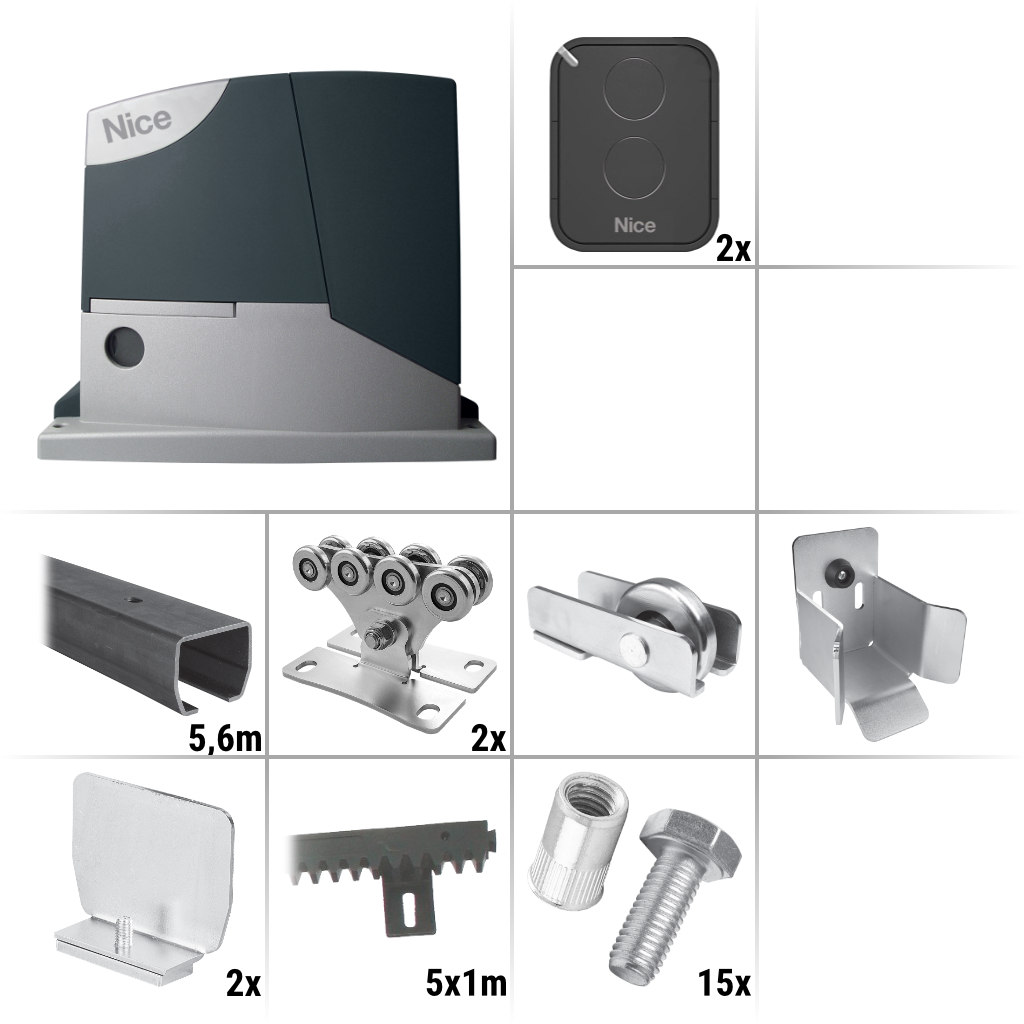

Obsah balenia:
- 1x Nice RD400 - pohon Road400
- 1x Nice RBA4R10 - riadiaca jednotka s integrovaným jednosmerným prijímačom
- 2x Nice INTI 2 - jednosmerný diaľkový ovládač (2-kanálový)
- 1x Základová (kotviaca) doska a kotviace skrutky do betónu
- 2x Mechanický doraz na hrebeň
- 2x Odblokovací kľúč (použitie pri výpadku prúdu)
- + Doplnky pre montáž

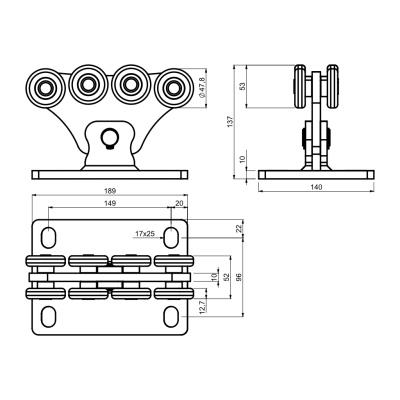

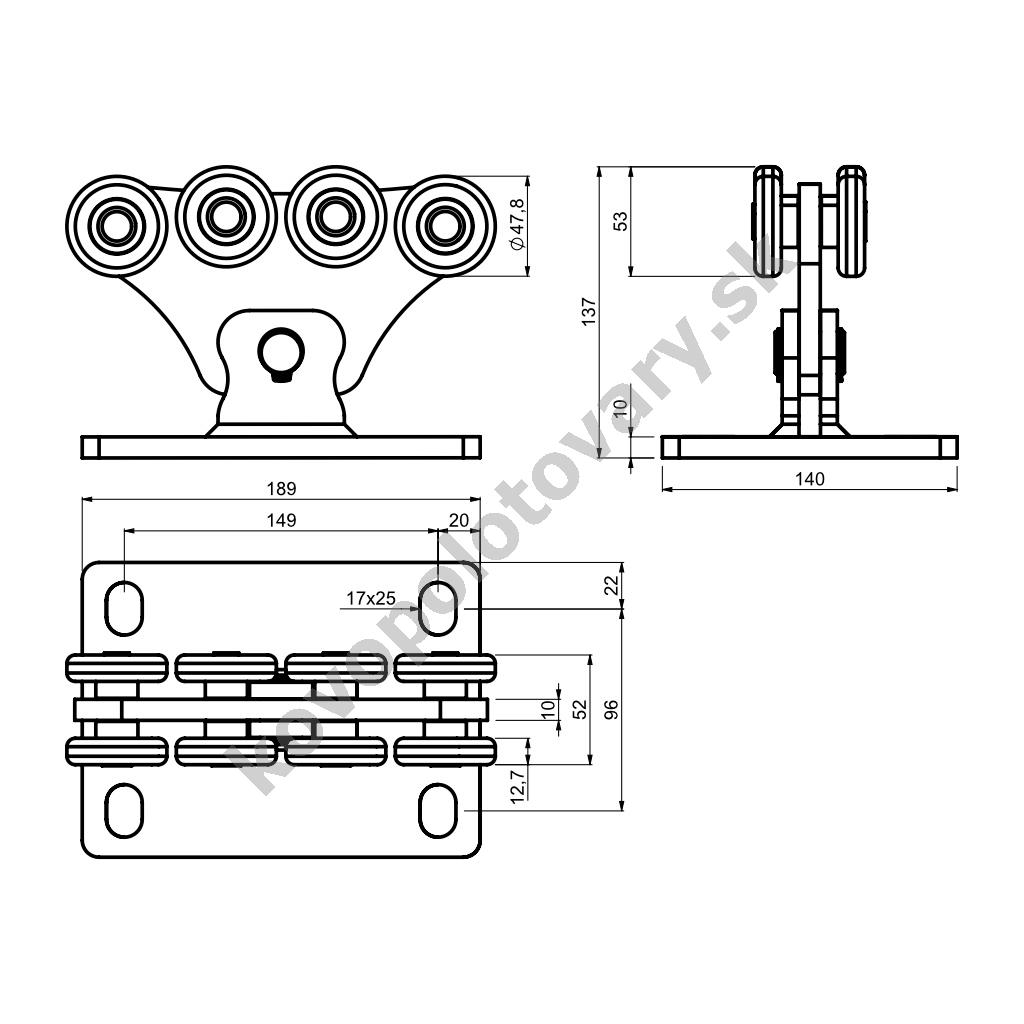

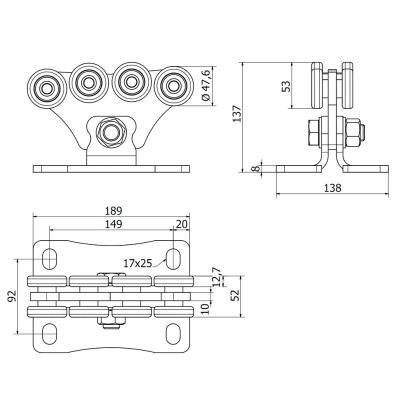

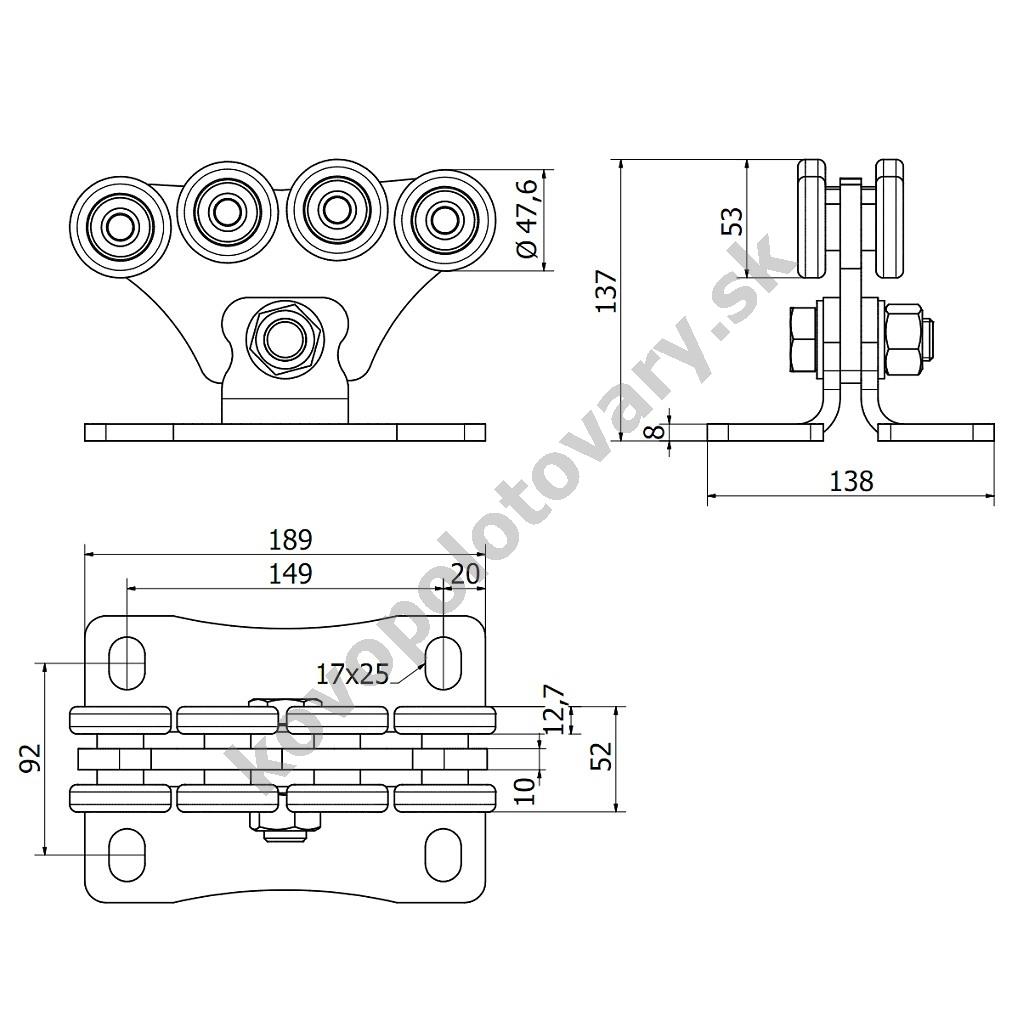

- 2x CAIS SPEED SE (1700174) - nosný kyvný vozík

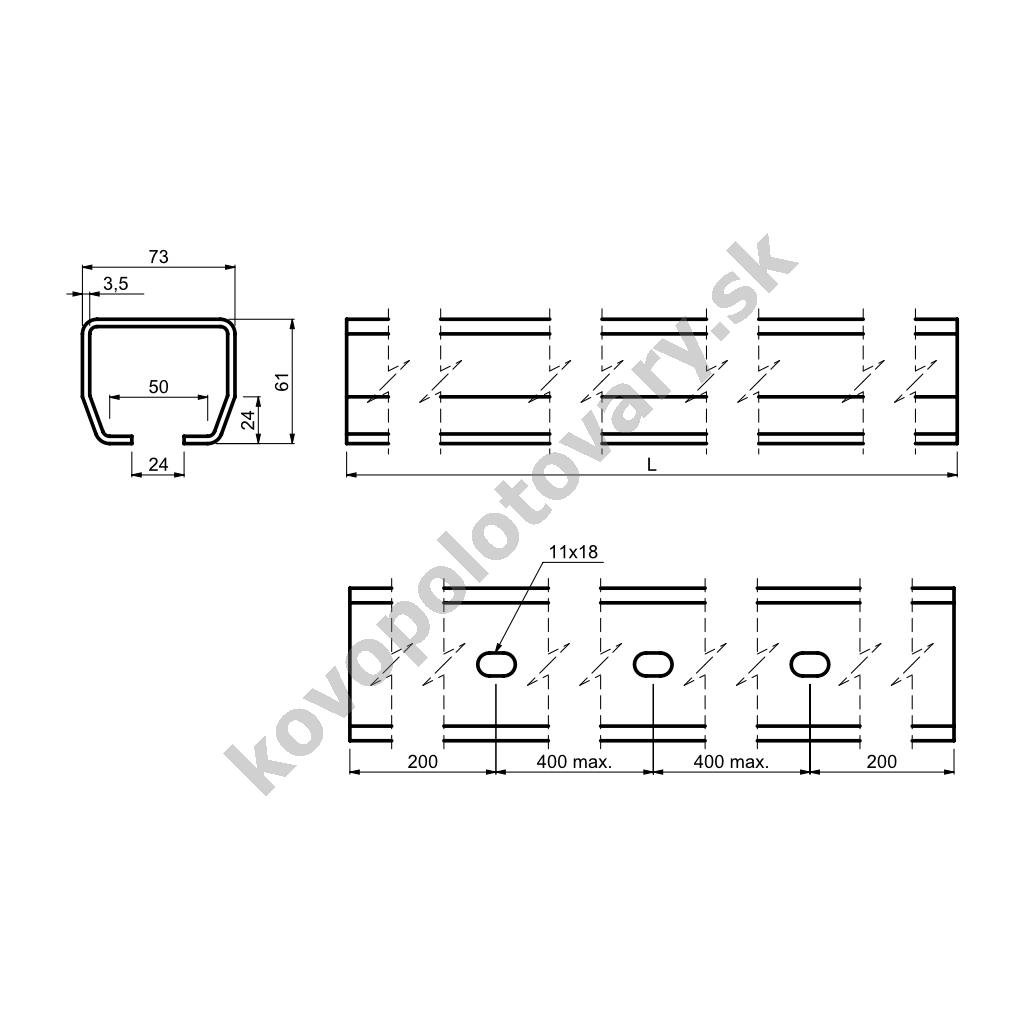

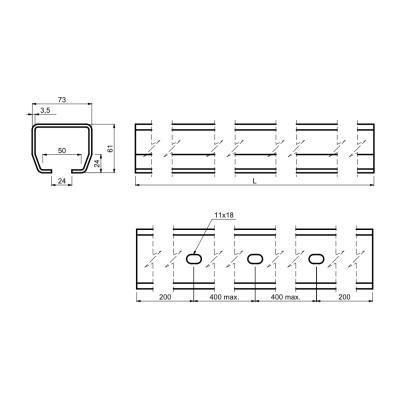

- 1x CAIS STAGE SB 5,6 (1700176) - vodiaci C profil 73x61 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 5,6 m

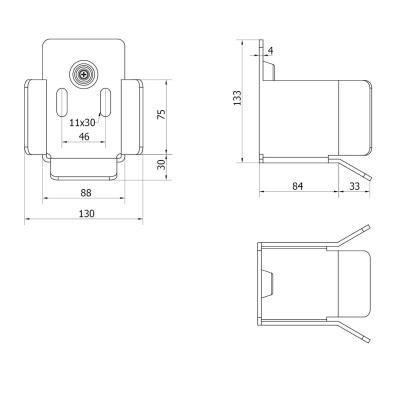

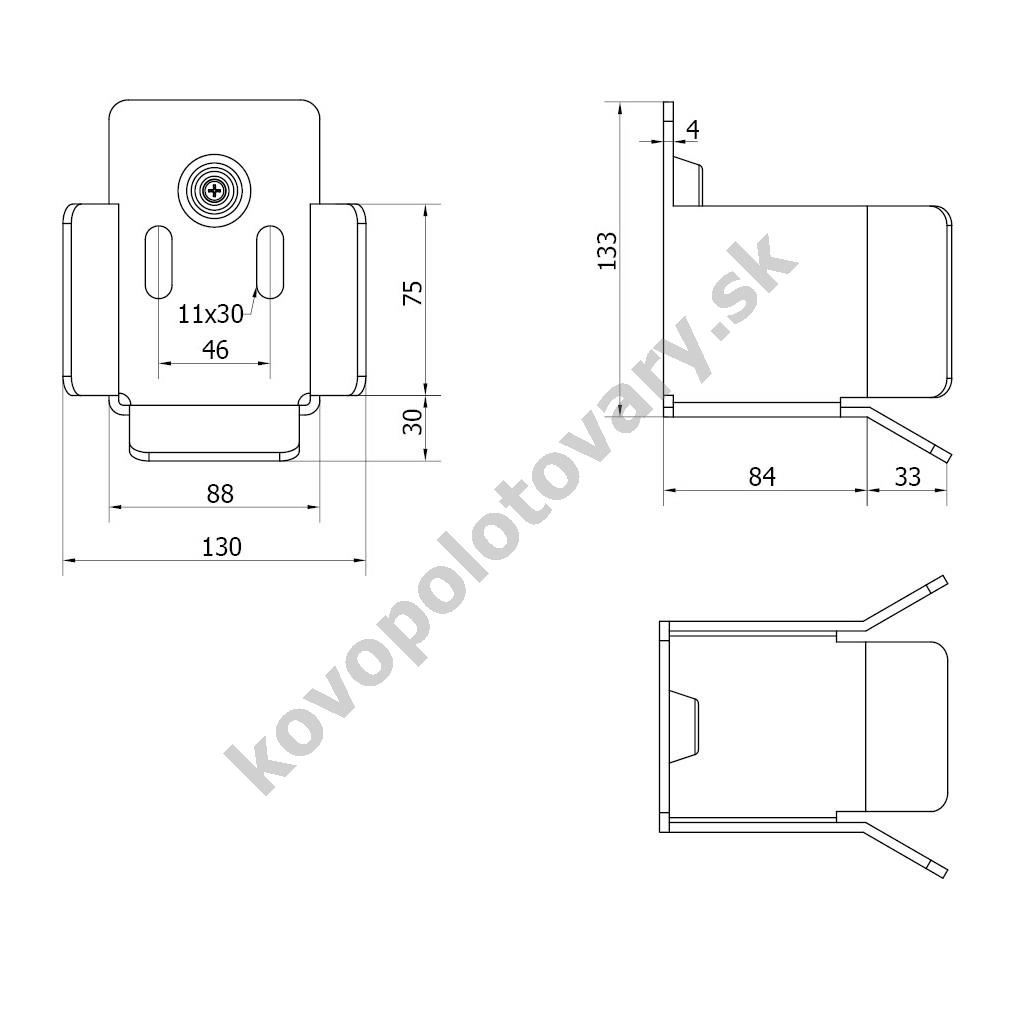

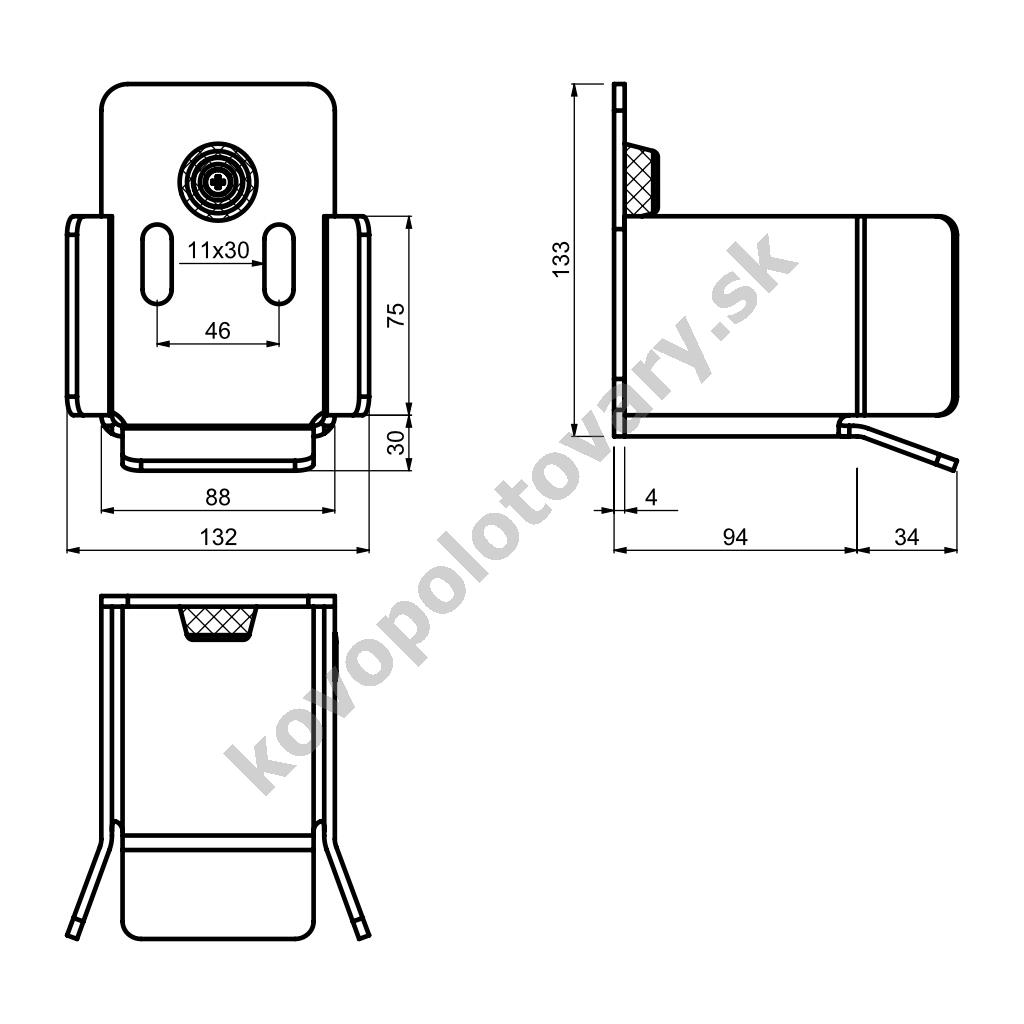

- 1x CAIS LAST S (1700005) - spodná dojazdová kapsa

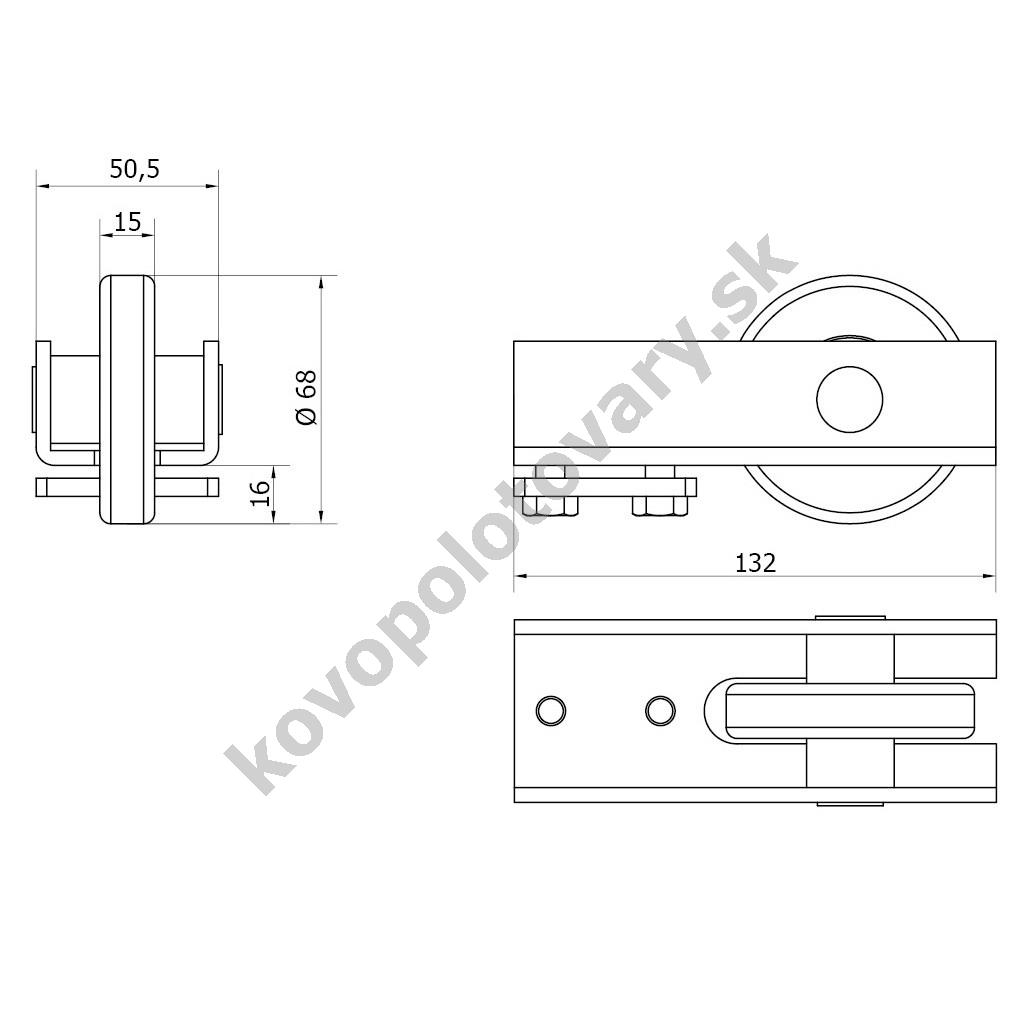

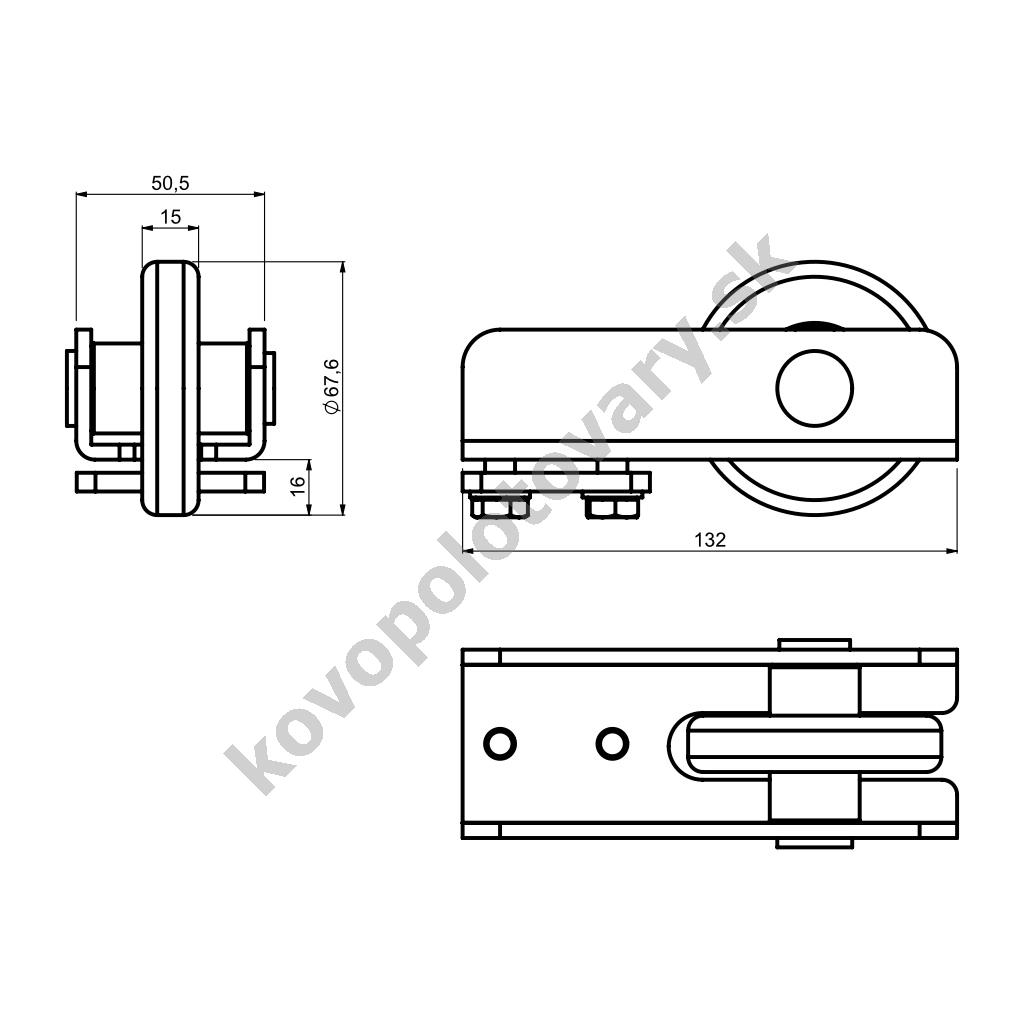

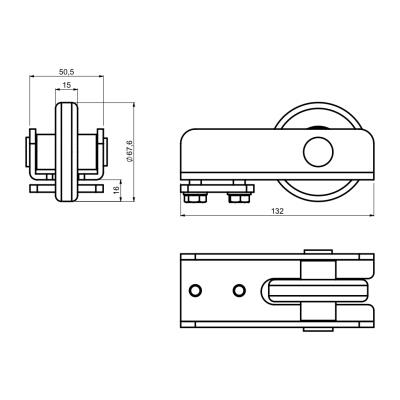

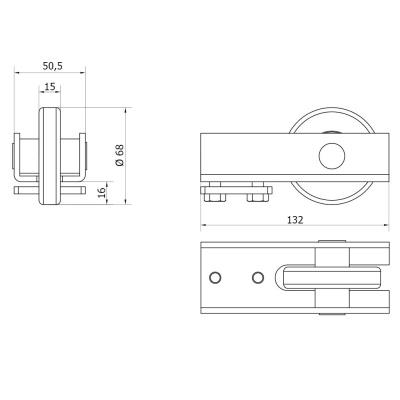

- 1x CAIS RUN S (1700004) - dojazdové koliesko

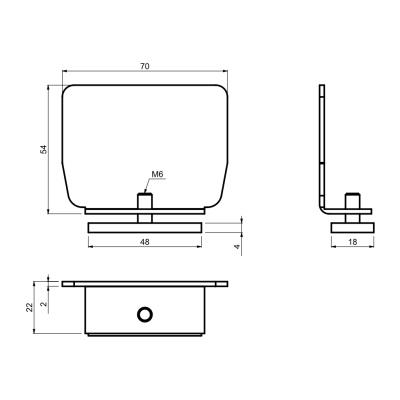

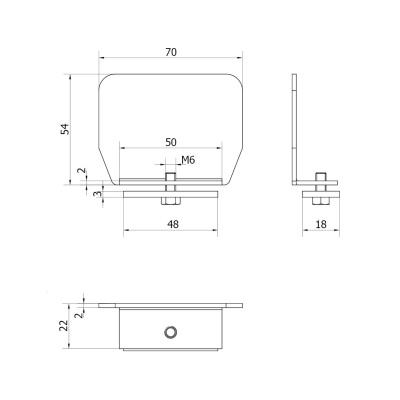

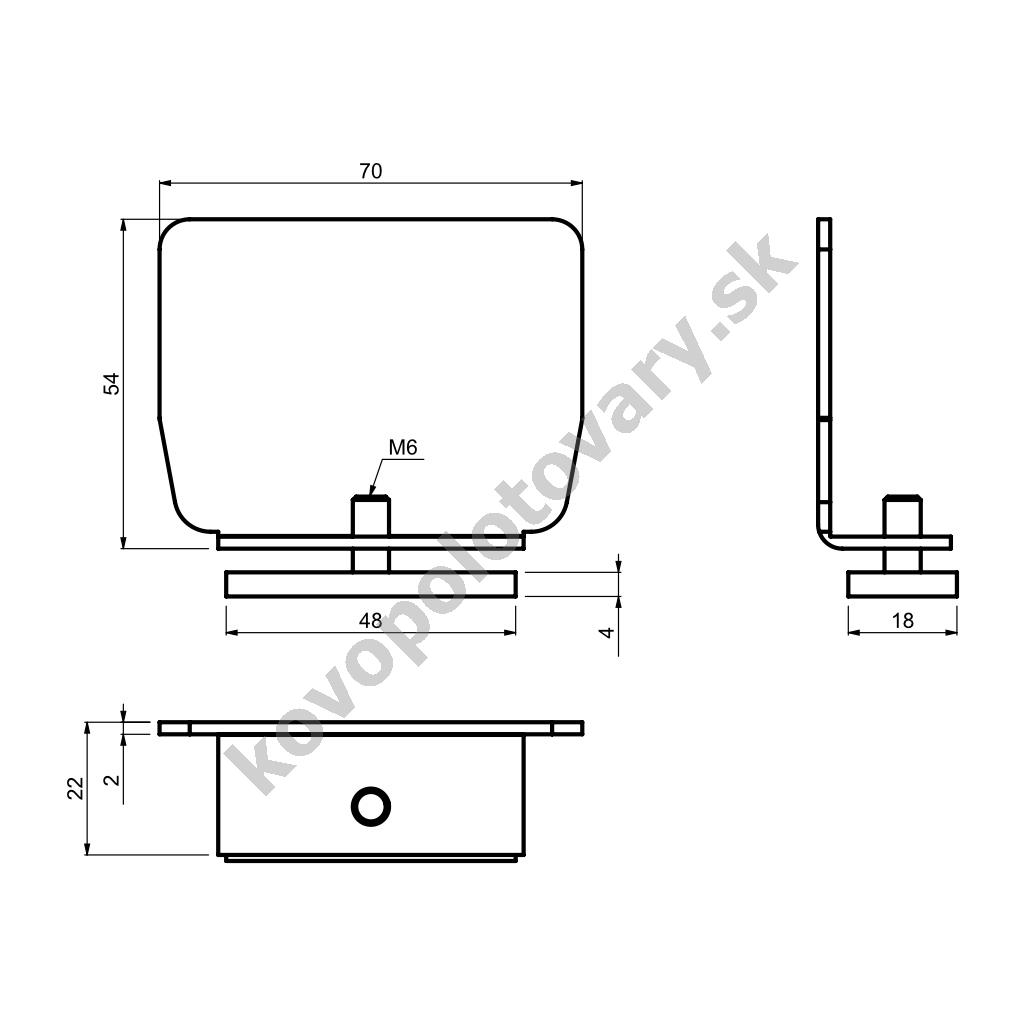

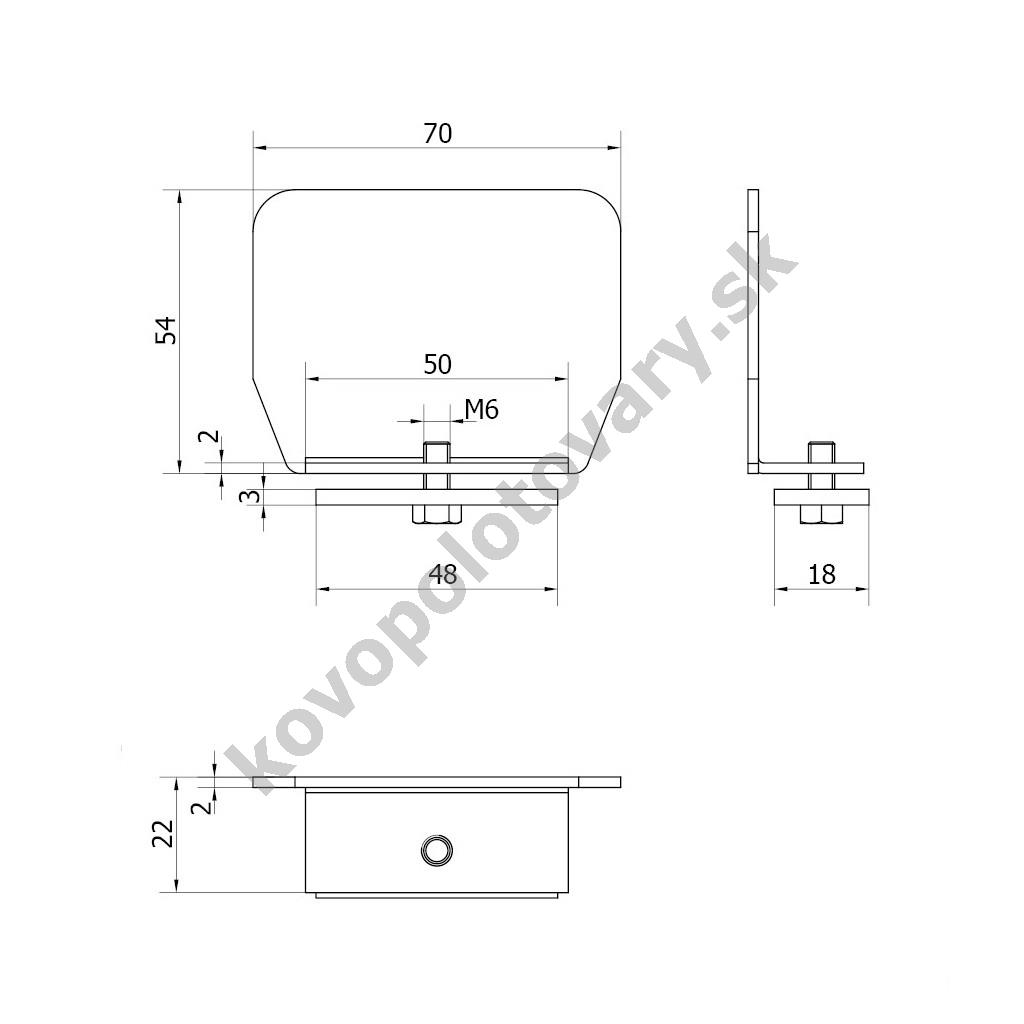

- 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

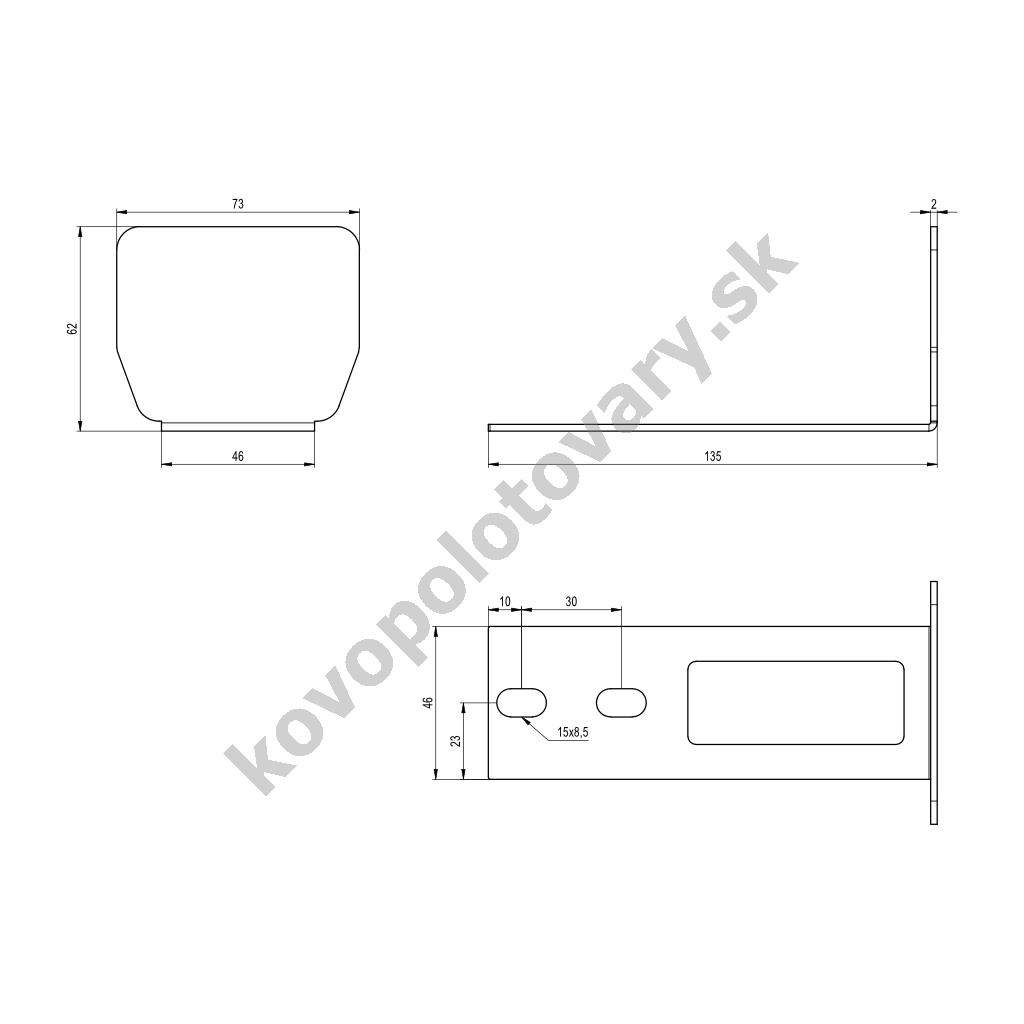

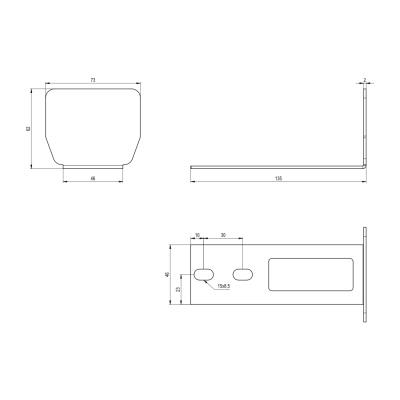

- 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
- 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
- 15x Nitovacia matica M10x18 - pre pripevnenie C profilu

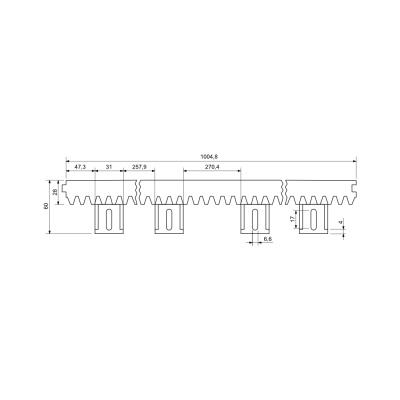

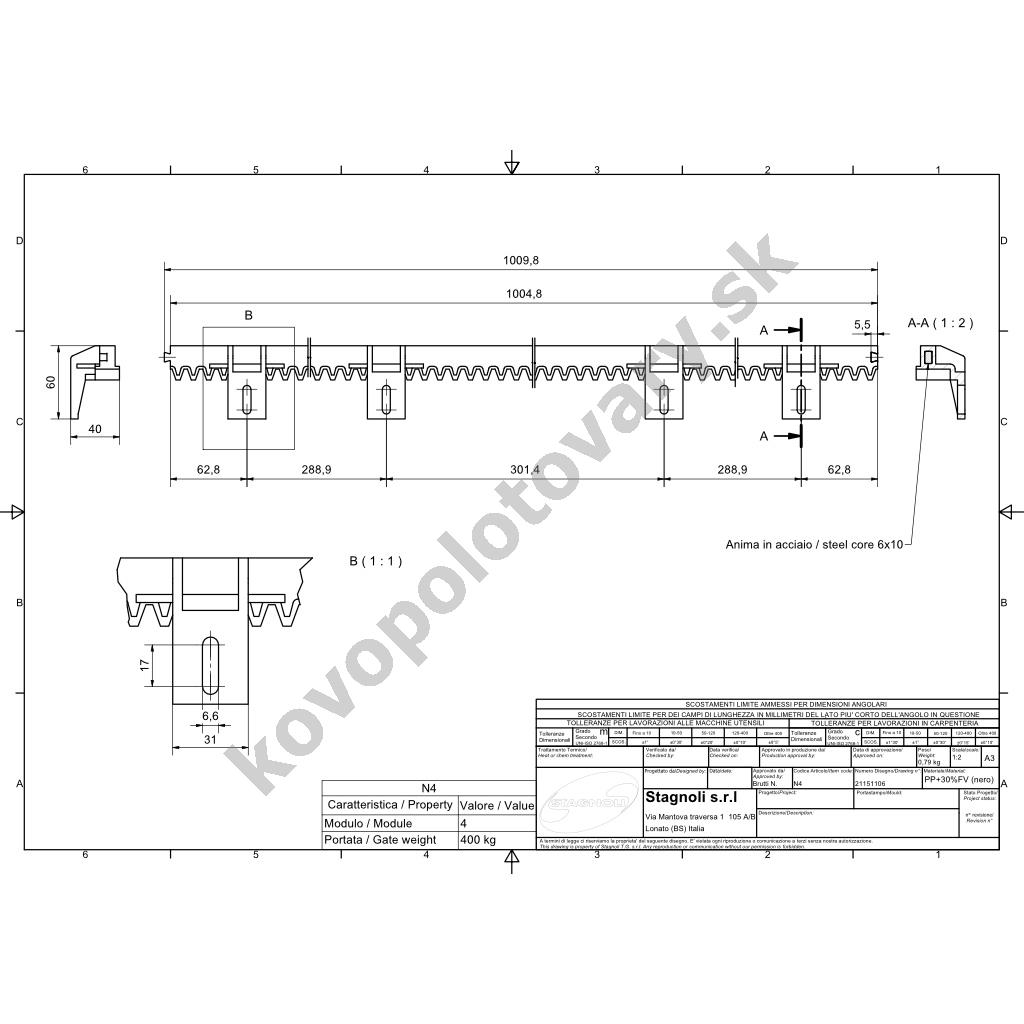

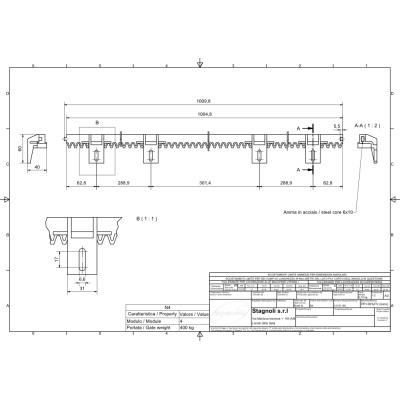

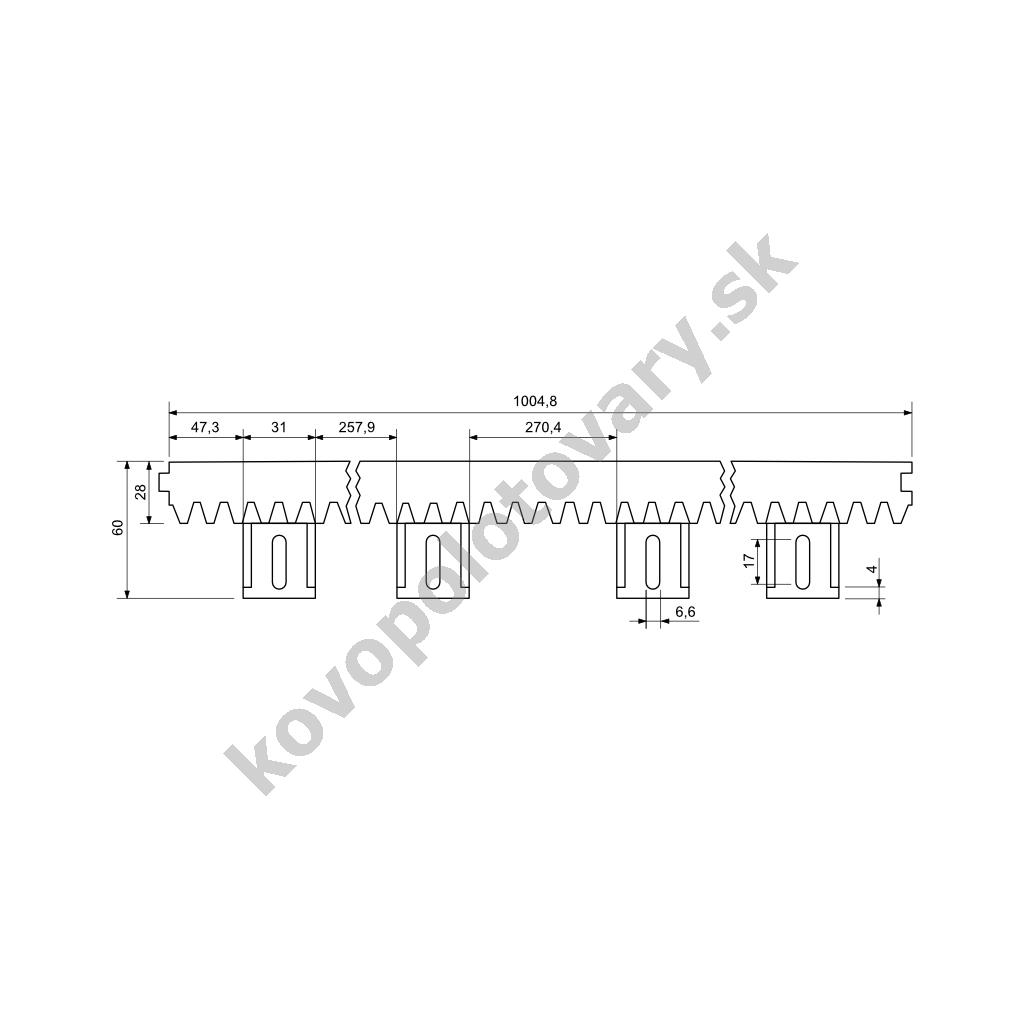

- 5x STAGNOLI N4 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
- 5x STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi

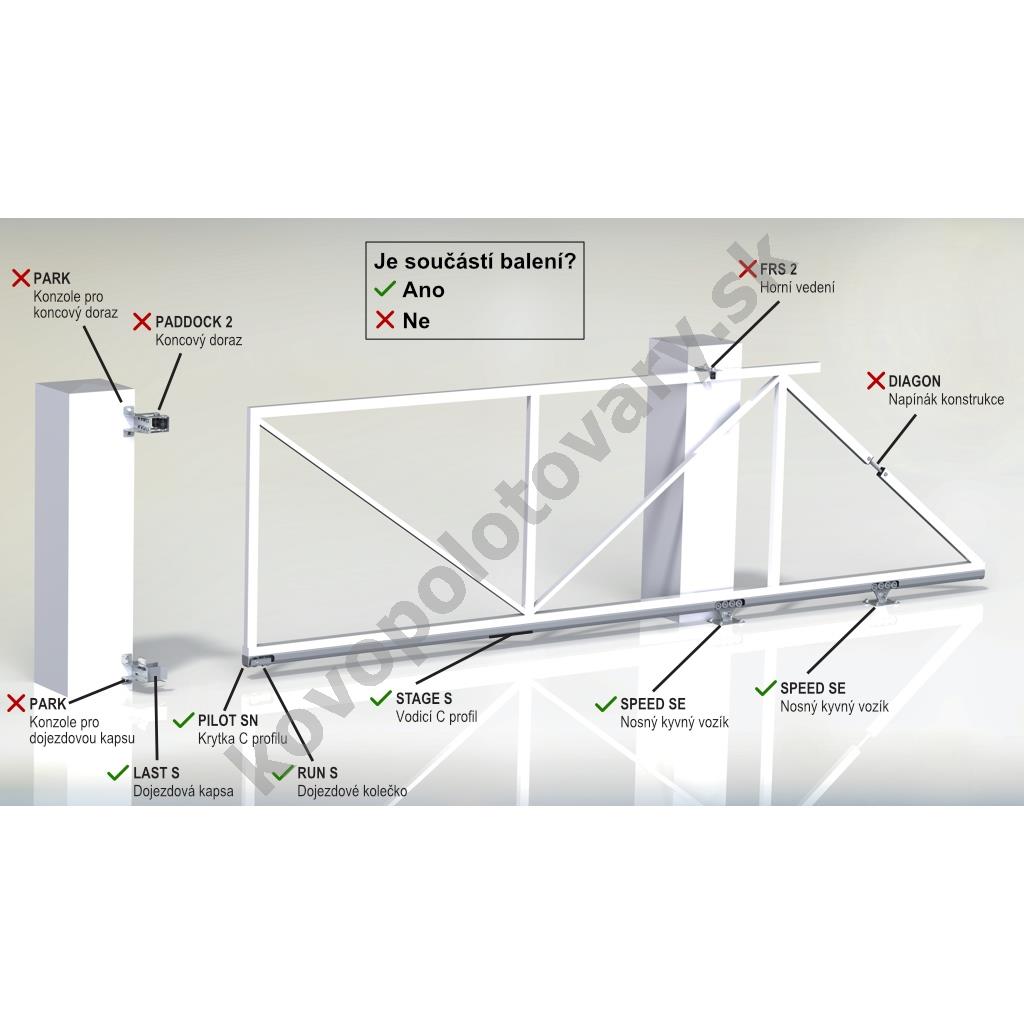

- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zatvorí po nastavenom čase
- Detekcie prekážok - pri náraze brány do prekážky pohon obráti chod
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Vstup pre záložnú batériu - umožňuje pripojiť akumulátor zaisťujúci funkčnosť pri výpadku prúdu
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
- Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
- Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
- Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 24 V DC
- Výkon: max. 210 W
- Odber prúdu: max. 1,1 A
- Parametre brány
- Typ hrebeňa: modul zuba 4
- Hmotnosť brány: max. 325 kg
- Odporúčaná hmotnosť brány: max. 200 kg
- Šírka prejazdu: max. 4 m
- Odporúčaná šírka prejazdu: max. 4 m
- Rozmery pohonu
- Šírka: 330 mm
- Výška: 277 mm
- Hĺbka: 195 mm
- Vlastnosti pohonu
- Krytie: IP44
- Prevádzková teplota: -20 až 50 °C
- Krútiaci moment: max. 12 Nm
- Sila: max. 400 N
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: žiadna
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Výrobca pohonu | Nice |
| Max. váha brány (kg) | 325 |
| Pre šírku prejazdu | do 4 m |
| Predajná dĺžka | 5,6 m
+640,97 € |
| Typ setu | set s pohonom |
| Dĺžka balíka | 560 cm |
Súvisiace položky
Batériový záložný zdroj 24V NICE PS124 pre pohon brány a vrát Nice, integrovaná nabíjačka
Nabíjecí: ano; Napětí: 24 V; Typ baterie: PS124; Výrobce: Nice;
Kód položky:PS124
Bezpečnostná hydraulická brzda pre posuvné brány vo svahu
Bezpečnostná hydraulická brzda pre posuvné brány vo svahu
Kód položky:EXE-BRAKE
CAIS DOCKER O - horný nábeh s konzolou, pre posuvné brány
Materiál: ocel; Použití: k přišroubování; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:DOCKER-O
CAIS JBS 30 - vodiaca kladka s ložiskom, s kotviacou konzolou a reguláciou, pr. 31 mm, horné vedenie posuvnej brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:JBS-30
CAIS PADDOCK 2 - horný nábeh s kladkou, pre malé posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-2
CAIS PADDOCK O - horný nábeh pre posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 120 mm; Výrobce: CAIS;
Kód položky:PADDOCK-O
CAIS PADDOCK SM - horný nábeh pre malé a stredné posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 100 mm; Výrobce: CAIS;
Kód položky:PADDOCK-SM
CAIS PARK - konzola pre dojazdovú kapsu LAST a horný nábeh PADDOCK, pre malé a stredné posuvné brány
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:PARK
CAIS RCB 30/14 - vodiaca ložisková rolka (kladka, oliva), pr. 31 mm, závit M14, pre horné vedenie posuvnej brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Typ závitu: M14; Výrobce: CAIS;
Kód položky:RCB-30/14
CYKY-J 3x1,5 - inštalačný kábel pre prívod el. prúdu na pohon brány a vrát, cena za 1 m
Prodejní délka: 1; Průměr: 8,6;
Kód položky:CYKY-J-3x15
CYKY-J 3x2,5 - inštalačný kábel pre prívod el. prúdu na pohon brány a vrát, cena za 1 m
Prodejní délka: 1; Průměr: 9,5;
Kód položky:CYKY-J-3x25
Diaľkový ovládač pohonu brány a vrát NICE INTI-2 čierny, plávajúci kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2
Diaľkový ovládač pohonu brány a vrát NICE INTI-2B modrý, plávajúci kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2B
Diaľkový ovládač pohonu brány a vrát NICE INTI-2G zelený, plávajúci kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2G
Diaľkový ovládač pohonu brány a vrát NICE INTI-2L fialový, plávajúci kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2L
Diaľkový ovládač pohonu brány a vrát NICE INTI-2R červený, plávajúci kód, 2-kanálový 433 M
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2R
Diaľkový ovládač pohonu brány a vrát NICE INTI-2Y žltý, plávajúci kód, 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:INTI-2Y
ELKO EP SHT-1/2 /UNI - digitálne dvojkanálové spínacie hodiny, 12-240 V AC/DC
Výrobce: ELKO EP;
Kód položky:SHT-1/2/UNI
FRS-2 - horné vedenie s kotviacou konzolou a reguláciou 2-kladkové, pre posuvné brány, dl. 200 mm
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Výrobce: CAIS;
Kód položky:FRS-2
Horný nábeh posuvnej brány 60.022 pre profil max. šírky 40 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 40 mm; Výrobce: PSG;
Kód položky:60.022
Horný nábeh posuvnej brány 60.023 pre profil max. šírky 60 mm
Materiál: ocel; Povrchová úprava: galvanické pozinkování; Pro profil: max. šířka 60 mm; Výrobce: PSG;
Kód položky:60.023
JRS-30 - vodiaca rolka (kladka, oliva) s kotviacou konzolou a reguláciou, pr. 31 mm, horné vedenie posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:JRS-30
NICE ABF - externá anténa s koaxiálnym káblom, k pohonom brán a vrát, 433 MHz
Anténa: Volitelná; Frekvence (MHz): 433; Výrobce: Nice;
Kód položky:ABF
NICE EKS - kľúčový spínač pre ovládanie pohonu brány a vrát, montáž na omietku
Výrobce: Nice;
Kód položky:EKS
NICE ELDC - výstražný blikajúci LED maják s anténou, 12-36 V DC, na pohon brány a vrát, výstražná lampa
Anténa: Integrovaná; Frekvence (MHz): 433; Napájení: 12V DC; 24V DC; 36V DC; Přerušovač: Ne; Výrobce: Nice;
Kód položky:ELDC
NICE EPM fotobunky pre pohon brán a vrát dosah 30 m, 1 pár bezpečnostných fotobuniek
Dosah: 30; Napájení: 12V AC; 12V DC; 24V AC; 24V DC; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPM
Nice EPS - bezpečnostné fotobunky na pohon brány a vrát, dosah 30 m, 1 pár
Dosah: 30; Napájení: 24V AC; 24V DC; Připojení: Drátové; Výrobce: Nice;
Kód položky:EPS
NICE ETP - čítačka bezkontaktných kariet a čipov na pohon brán a vrát, drôtová
Výrobce: Nice;
Kód položky:ETP
Nice FLO2RE - diaľkový ovládač pohonu brány a vrát, plávajúci kód 2-kanálový 433 MHz
Frekvence (MHz): 433; Počet kanálů: 2; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:FLO2R-E
Nice IT4WIFI - Wi-Fi modul pre ovládanie pohonov Nice chytrým telefónom
Frekvence (MHz): Wi-Fi 2,4 GHz; Výrobce: Nice;
Kód položky:IT4WIFI
Nice MYGO4 - diaľkový ovládač pohonu brány a vrát, plávajúci kód 4-kanálový 433 MHz, jednosmerný
Frekvence (MHz): 433; Počet kanálů: 4; Typ kódu: plovoucí; Výrobce: Nice;
Kód položky:MYGO4
Nice PPD0416A.4540 - plastový kľúč pre núdzové odblokovanie pohonov brány a vrát
Výrobce: Nice;
Kód položky:PPD0416A.4540
PRS-30 - vodiaca rolka (kladka, oliva) s kotviacou konzolou a reguláciou, pr. 31 mm, horné vedenie posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Výrobce: CAIS;
Kód položky:PRS-30
RW-30 - vodiaca rolka (kladka, oliva), pr.31 mm, závit M14, horné vedenie posuvné brány
Materiál: nylon; ocel; Povrchová úprava: galvanické pozinkování; Průměr: 31; Typ závitu: M14; Výrobce: CAIS;
Kód položky:RW-30
SECTRON SMART 3T - univerzálny GSM modul pre diaľkové ovládanie pohonov brán, vrát a závor mobilným telefónom, gsm kľúč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: Sectron;
Kód položky:GM-GKS3
STAGNOLI N4 - ozubený hrebeň posuvnej brány do 400 kg, nylonový s oceľovým jadrom, 4 spodné úchyty, modul 4, 1 m
Délka: 1000; Délka balíku: 105; Tloušťka: 20; Výrobce: Stagnoli;
Kód položky:ACRV4
STAGNOLI SAC013 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 4 úchytmi
Výrobce: Stagnoli;
Kód položky:SAC013
TFE iQGSM R1 10 - univerzálny GSM relé modul, 10 užívateľov, 1 výstup, 12/24 V AC/DC, GSM kľúč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-10
TFE iQGSM R1 100 - univerzálny GSM relé modul, 100 užívateľov, 1 výstup, 12/24 V AC/DC, GSM kľúč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-100
TFE iQGSM R1 1000 - univerzálny GSM relé modul, 1000 užívateľov, 1 výstup, 12/24 V AC/DC, GSM kľúč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R1-1000
TFE iQGSM R2 20 2 - univerzálny GSM relé modul s alarmom, 20 užívateľov, 2 výstupy, 12/24 V AC/DC, GSM kľúč
Frekvence (MHz): GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R2-20-2
TFE iQGSM R3 10 - GSM relé modul s prijímačom a diaľkovým ovládačom, 10 užívateľov, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-10
TFE iQGSM R3 100 - GSM relé modul s prijímačom a diaľkovým ovládačom, 100 užívateľov, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-100
TFE iQGSM R3 1000 - GSM relé modul s prijímačom a diaľkovým ovládačom, 1000 užívateľov, 1 výstup, 12/24 V AC/DC
Frekvence (MHz): 433; GSM 850/900/1800/1900; Výrobce: TFE;
Kód položky:iQGSM-R3-1000
Podobné položky
7.1 - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 4 m a 325 kg, profil bez úpravy
Délka balíku: 560; Max. váha brány (kg): 325; Pro šířku průjezdu: do 4 m; Prodejní délka: 5,6; Typ setu: set bez pohonu; Výrobce: CAIS;
Kód položky:7.1
CAIS CONNECT 60 - 4.0/1.1 - samonosná posuvná brána do prejazdu 4 m, výška 1,1 m, pozinkovaná, vrátane pojazdu, bez výplne
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710800
CAIS CONNECT 60 - 4.0/1.3 - samonosná posuvná brána do prejazdu 4 m, výška 1,3 m, pozinkovaná, vrátane pojazdu, bez výplne
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710801
CAIS CONNECT 60 - 4.0/1.5 - samonosná posuvná brána do prejazdu 4 m, výška 1,5 m, pozinkovaná, vrátane pojazdu, bez výplne
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710802
CAIS CONNECT 60 - 4.0/1.8 - samonosná posuvná brána do prejazdu 4 m, výška 1,8 m, pozinkovaná, vrátane pojazdu, bez výplne
Materiál: guma; ocel; plast; Povrchová úprava: pozinkováno; Výrobce: CAIS;
Kód položky:1710806
Nice Road 400 K1 - zostava pohonu a príslušenstva, pre posuvnú bránu do 400 kg
Max. váha brány (kg): 400; Typ setu: set s pohonem; Výrobce: Nice;
Kód položky:KN-ROAD400-K1
Nice Road 400 K1 7.2 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4 m a 400 kg, profil bez úpravy
Délka balíku: 600; Max. váha brány (kg): 400; Pro šířku průjezdu: do 4 m; Prodejní délka: 6; Typ setu: set s pohonem; Výrobce pohonu: Nice;
Kód položky:KN-ROAD400-K1_7.2
Nice Road 400 K3 7.1Z - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 4 m a 325 kg, pozinkovaný profil
Délka balíku: 560; Max. váha brány (kg): 325; Pro šířku průjezdu: do 4 m; Prodejní délka: 5,6; Typ setu: set s pohonem; Výrobce pohonu: Nice;
Kód položky:KN-ROAD400-K3_7.1Z
- Návod pro montáž C profilu ke konstrukci samonosné posuvné brány

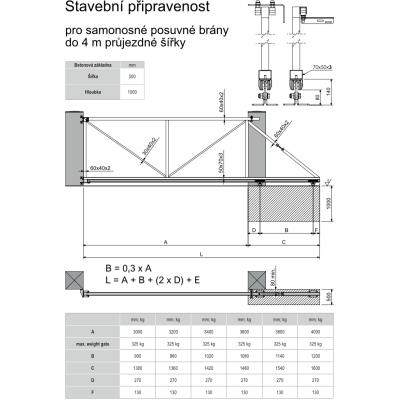

- Stavební připravenost posuvné nesené brány do 4 m průjezdu a 325 kg
- Návod k pohonu Nice Road 200 a 400 s řídicí jednotkou RBA4 - CZ
- Návod k pohonu Nice Road 400 s řídicí jednotkou RBA4R10 - CZ
- Návod pre pohon Nice Road 400 s riadiacou jednotkou RBA4R10 - rychlý, SK
- Návod pre pohon Nice Road 400 s riadiacou jednotkou RBA4R10 - SK

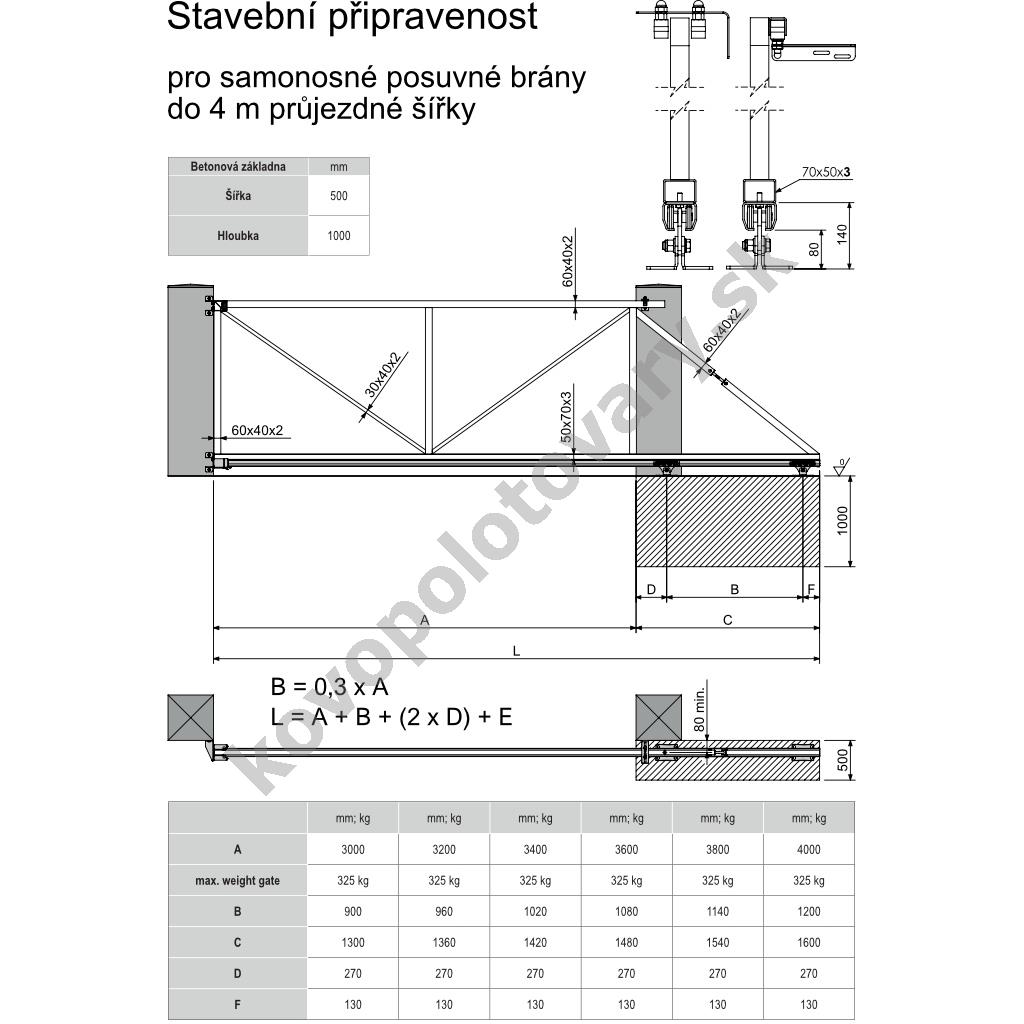

Príprava betónového základu samonosných posuvných brán
Návod pre riadnu prípravu betónového základu (fundamentu) pre samonosné posuvné brány, na ktorý sa následne montujú nosné vozíky a vodiace stĺpik.
Zobraziť
Výber zostavy pojazdu a automatizácie posuvných nesených brán
Návod by mal uľahčiť Vaše rozhodovanie pri výbere automatizácie a komponentov pre výrobu pojazdu posuvné nesené brány.
Zobraziť8:00 - 16:00
- Predajňa a výdajné miesto eshopu
Závodu míru 306/184
360 17 Karlovy Vary - Stará Role
Po - Pi | 8:00 - 16:00
IČ: 03522865
DIČ: CZ03522865
- STUDIO H+H – záhradná a lesná technika
Jáchymovská 27/114
360 04 Karlovy Vary - Bohatice
Po - PI | 8:00 - 16:00
