Nice Robus 600 KCE 9.1 - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 6,4 m a 600 kg, profil bez úpravy

Nice Robus 600 KCE 9.1

Zostava pojazdových komponentov, pohonu a príslušenstva na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 6,4 m prejazdnej šírky a celkovej hmotnosti do 600 kg.

Pohon Nice Robus-600 je vybavený elektromechanickými koncovými spínačmi a zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Teplotný senzor prispôsobuje výkon motora klimatickým podmienkam. Súčasťou pohonu je vstavaná riadiaca jednotka.

Set obsahuje obojsmerný prijímač, umožňujúci zobrazenie stavu otvorenia brány na obojsmernom diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia). Tento prijímač je spätne kompatibilný aj s jednosmernými ovládačmi Nice. Bližšie informácie nájdete v návodoch jednotlivých produktov.

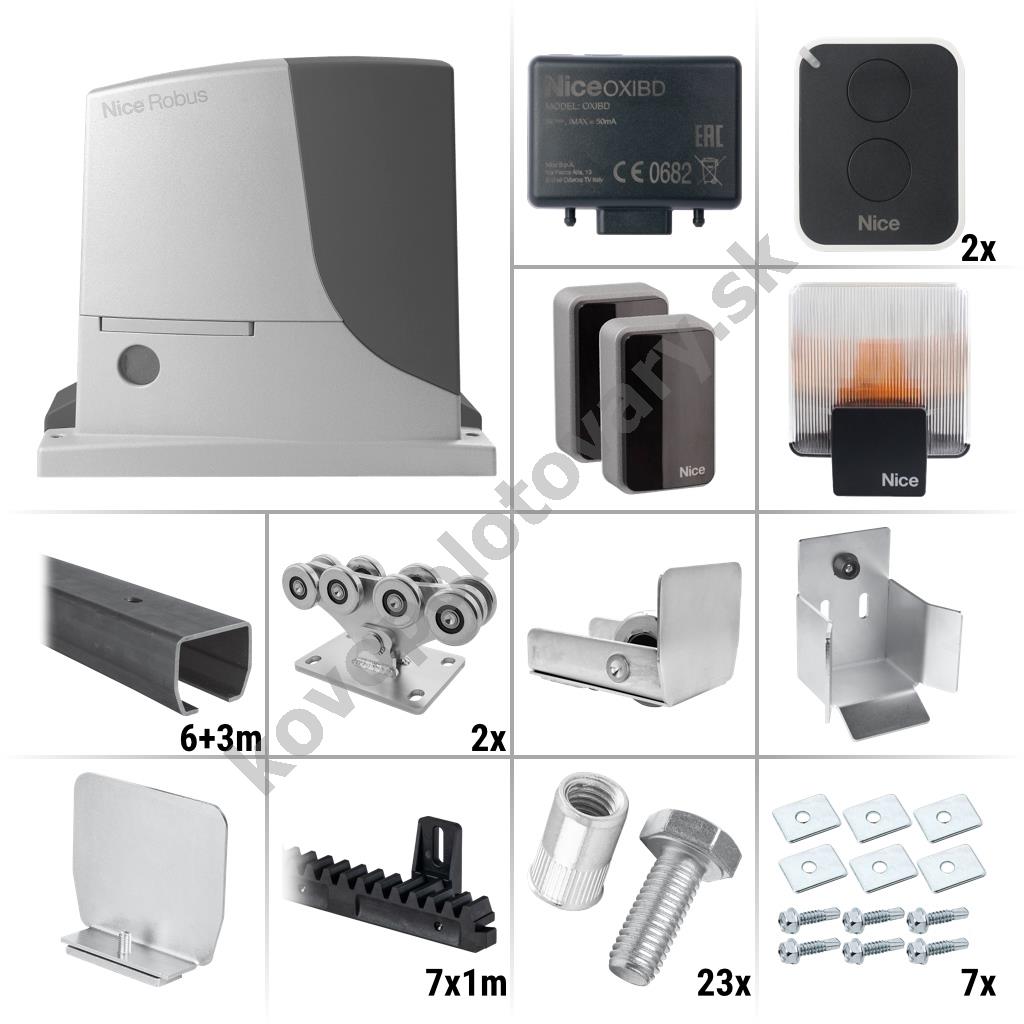

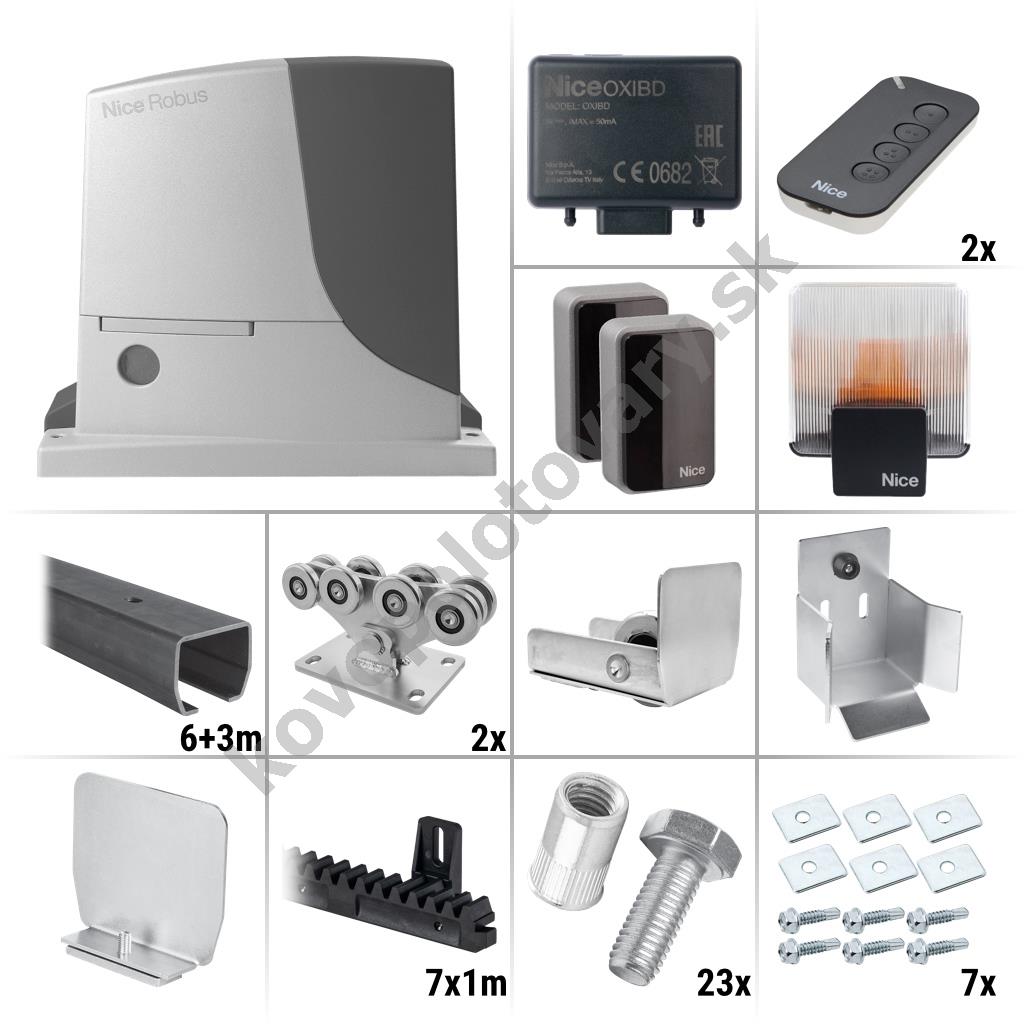

Obsah balenia:

• 1x Nice ROBUS600 - pohon
• 1x Nice RBA3R10 - riadiaca jednotka
• 2x Nice MYGO4 - jednosmerný diaľkový ovládač (4-kanálový)
• 1x Nice ELDC - bezpečnostný maják
• 1x Nice OXIBD - obojsmerný zásuvný prijímač
• 1x Nice EPMB - bezpečnostné fotobunky (1 pár), dosah 30 m
• 1x Základová (kotviaca) doska a kotviace skrutky do betónu
• 2x Mechanický doraz na hrebeň
• 2x Odblokovací kľúč (použitie pri výpadku prúdu)
• + Doplnky pre montáž

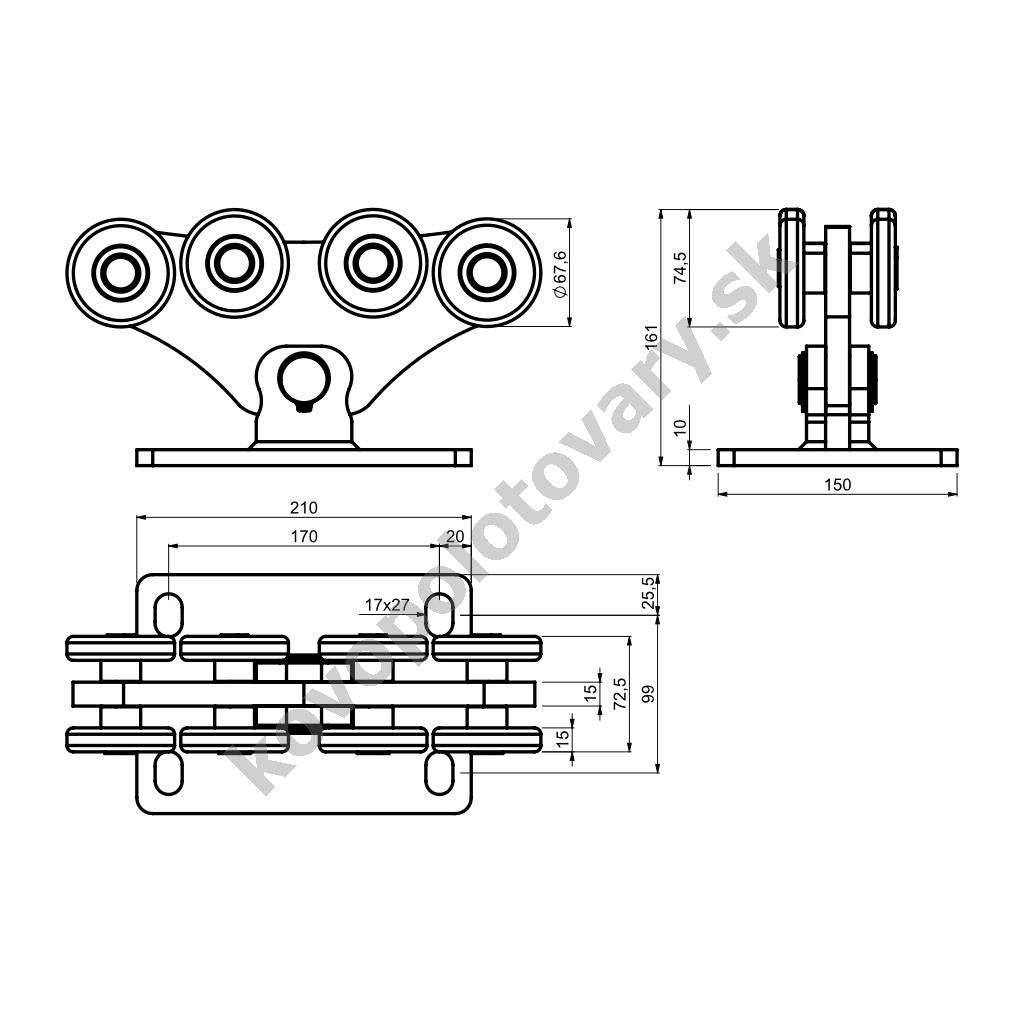

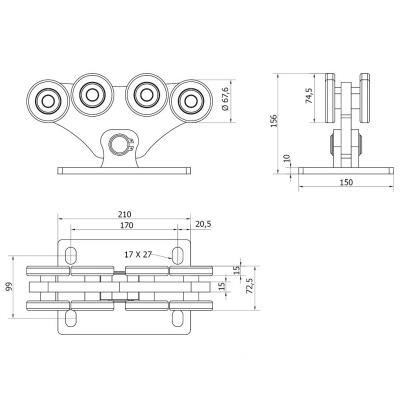

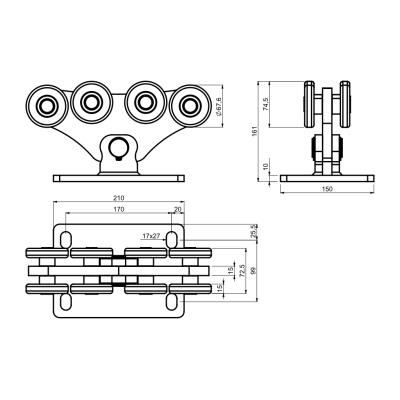

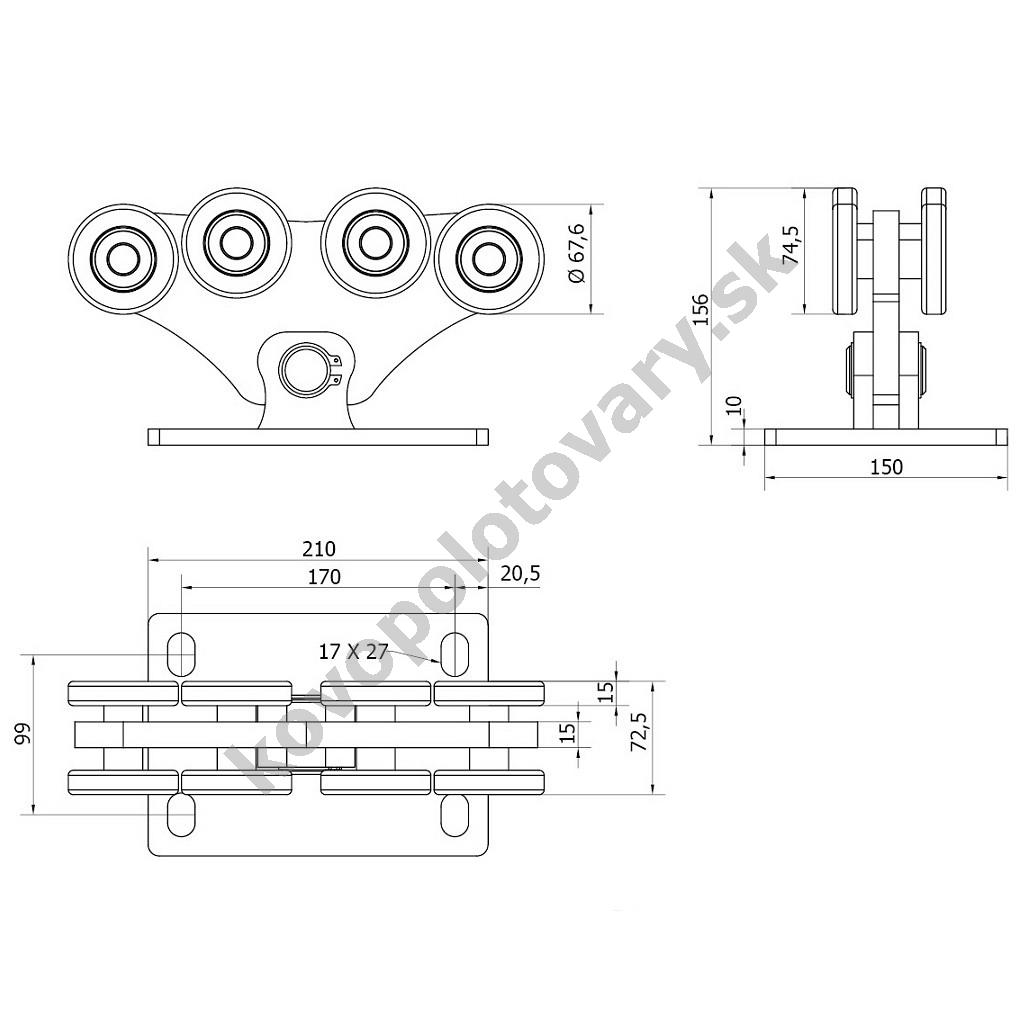

• 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

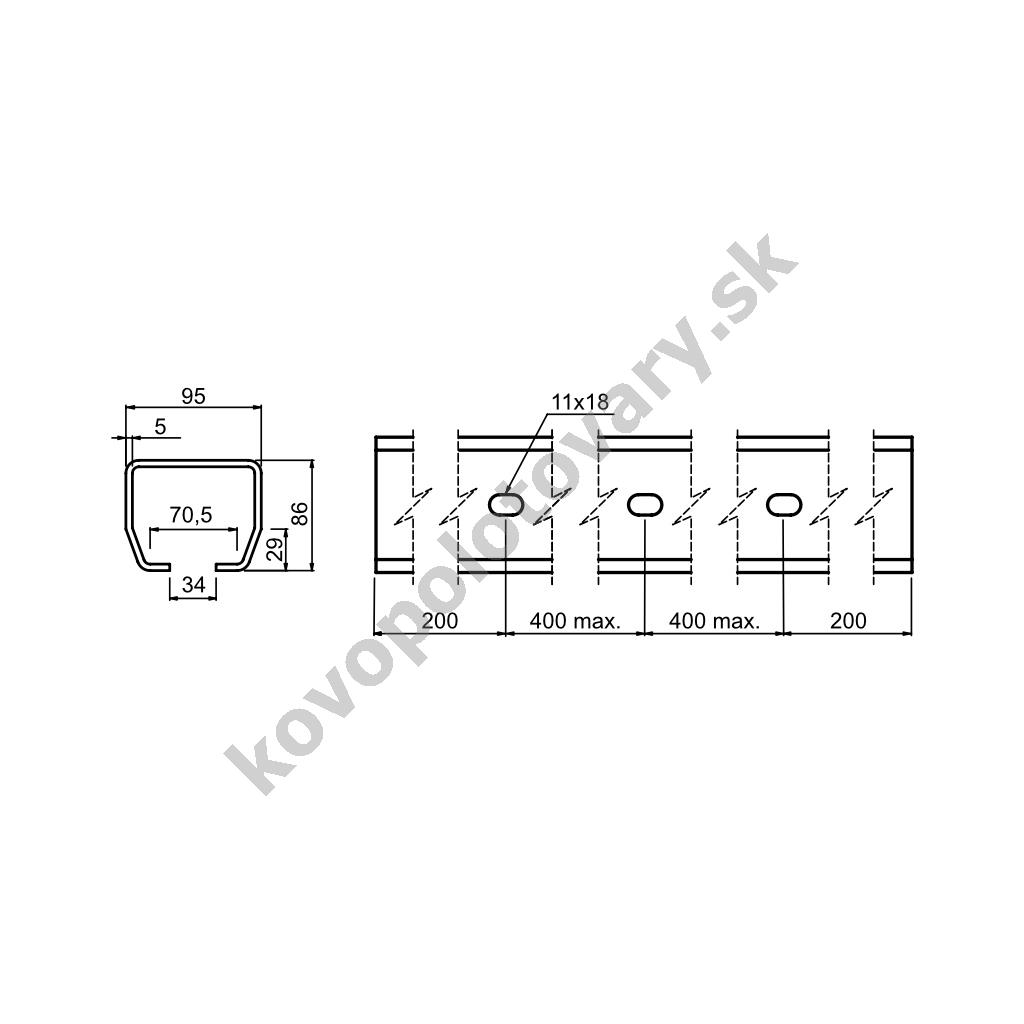

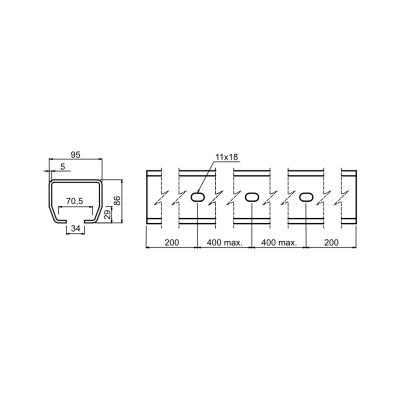

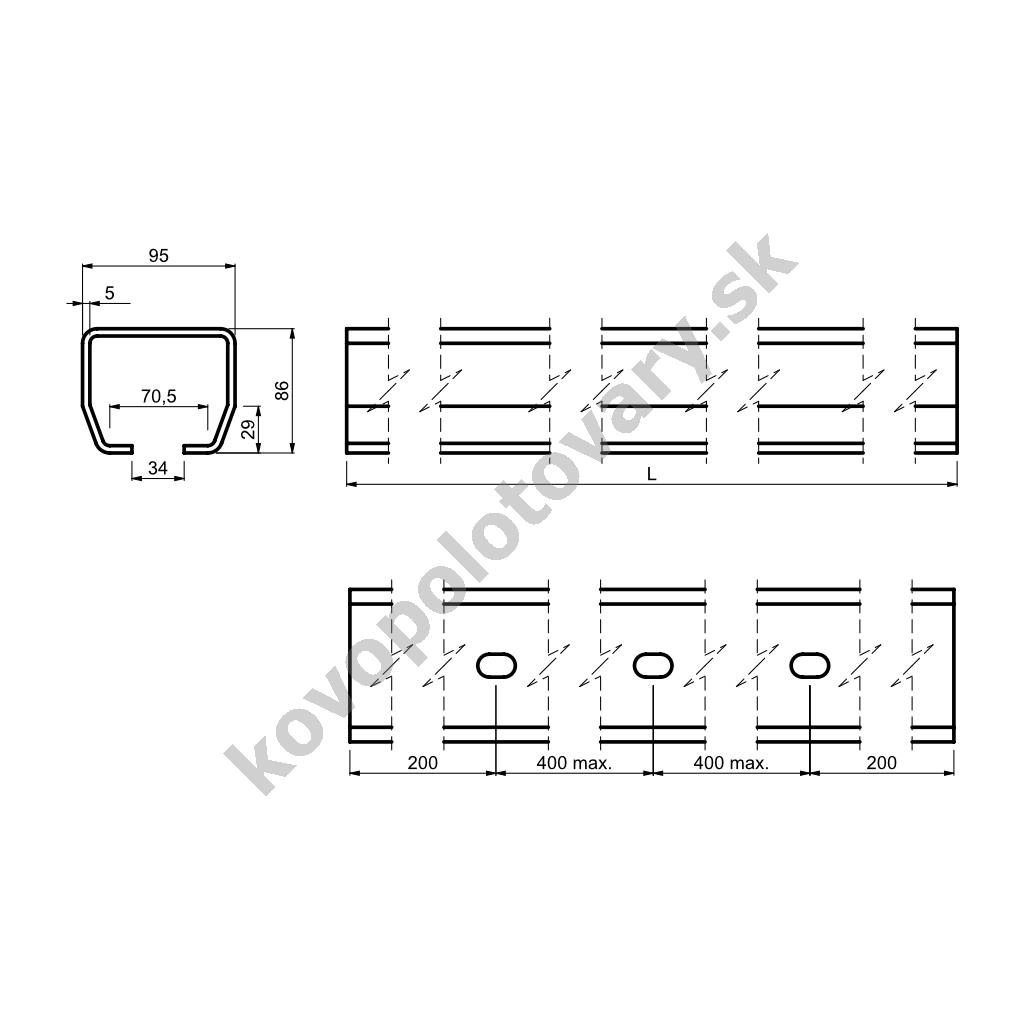

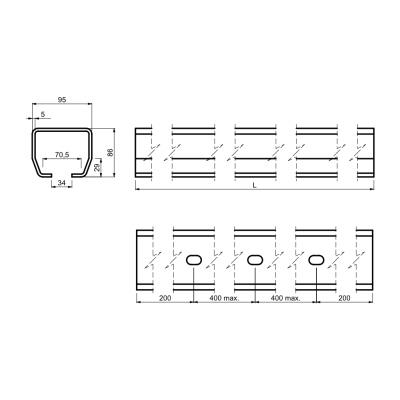

• 1x CAIS STAGE MB 6 (1700011) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m
• 1x CAIS STAGE MB 3 (1700169) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 3 m

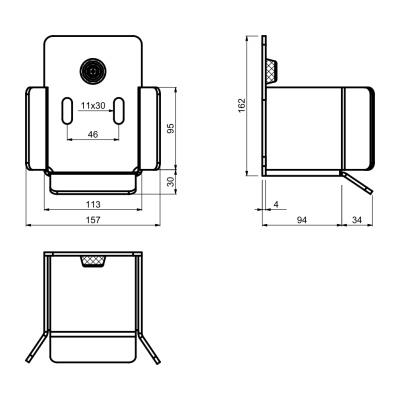

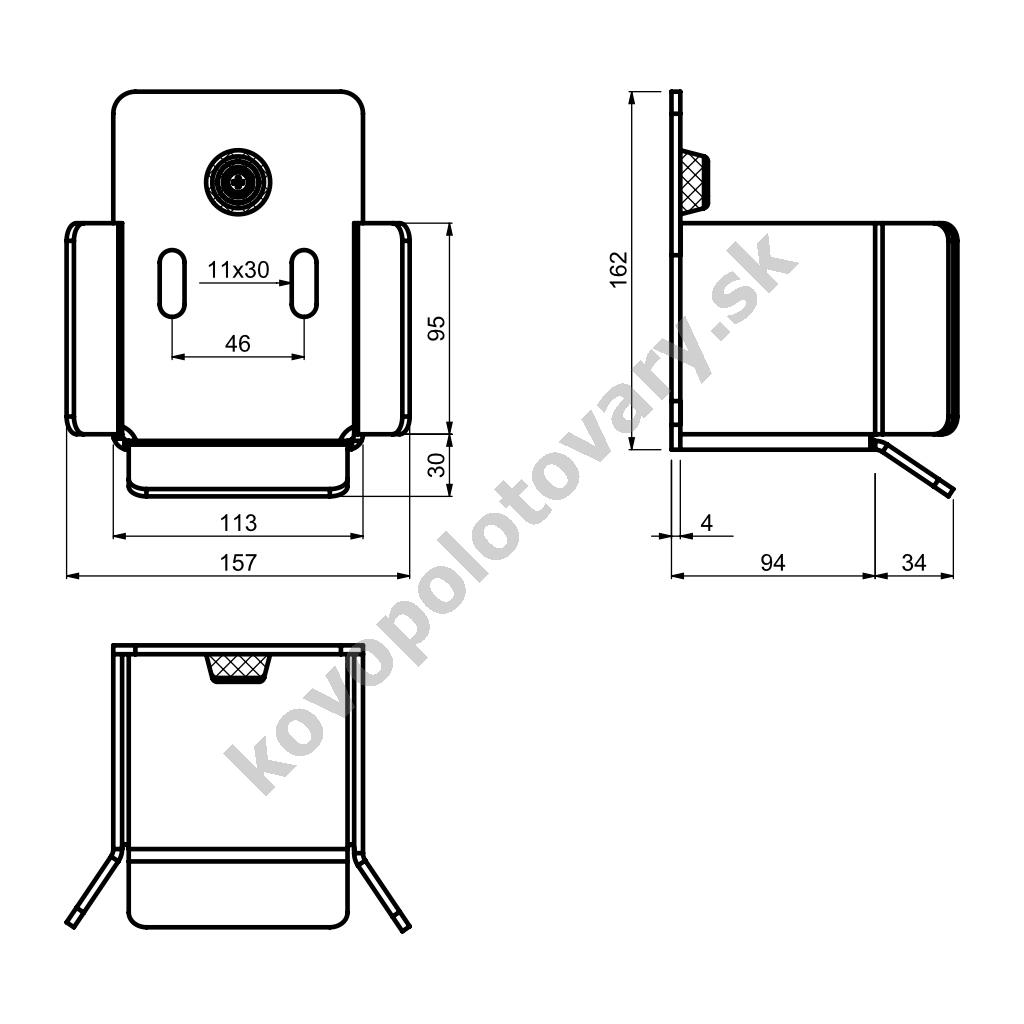

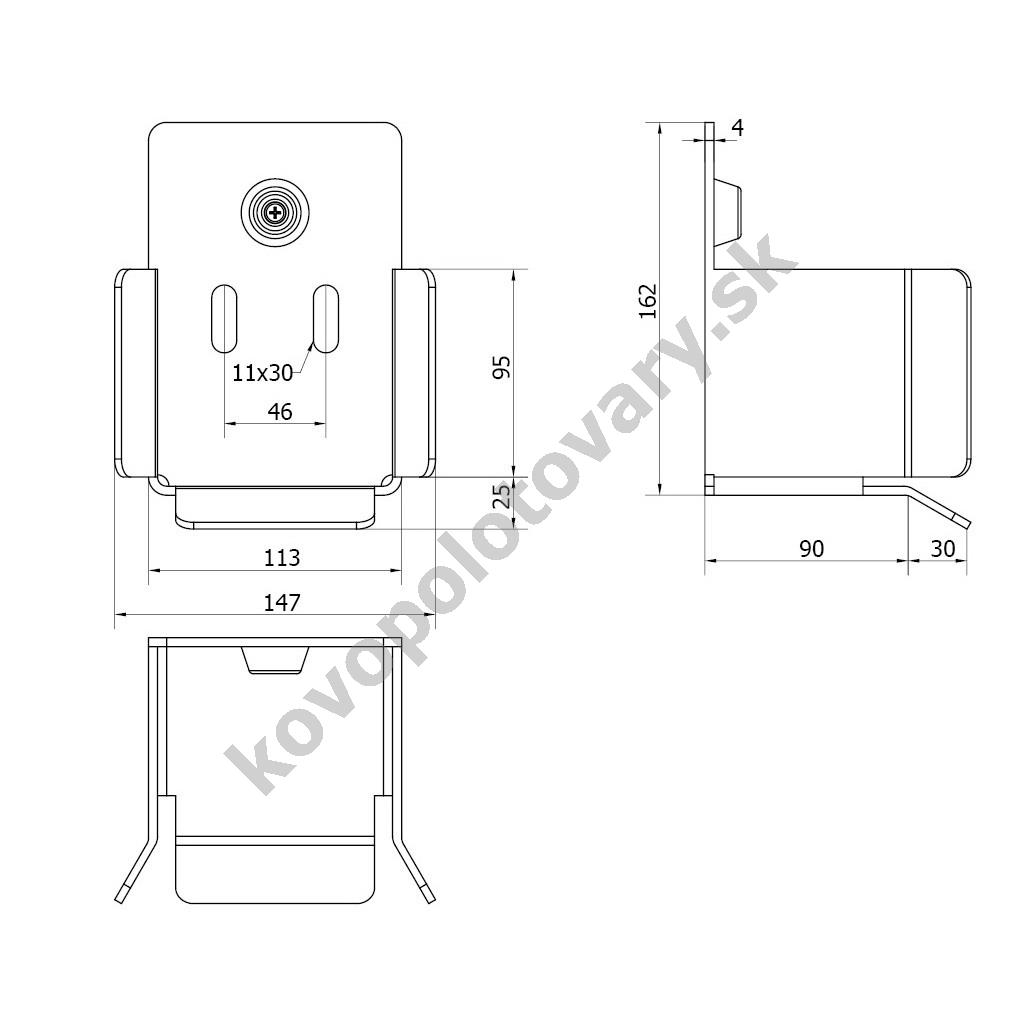

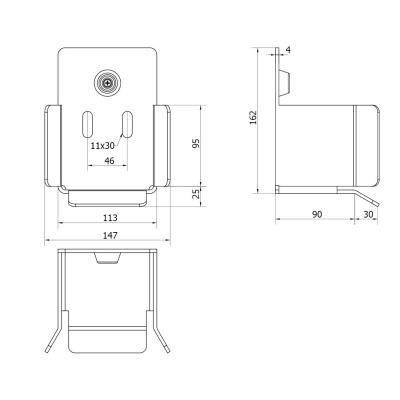

• 1x CAIS LAST M (1700014) - spodná dojazdová kapsa

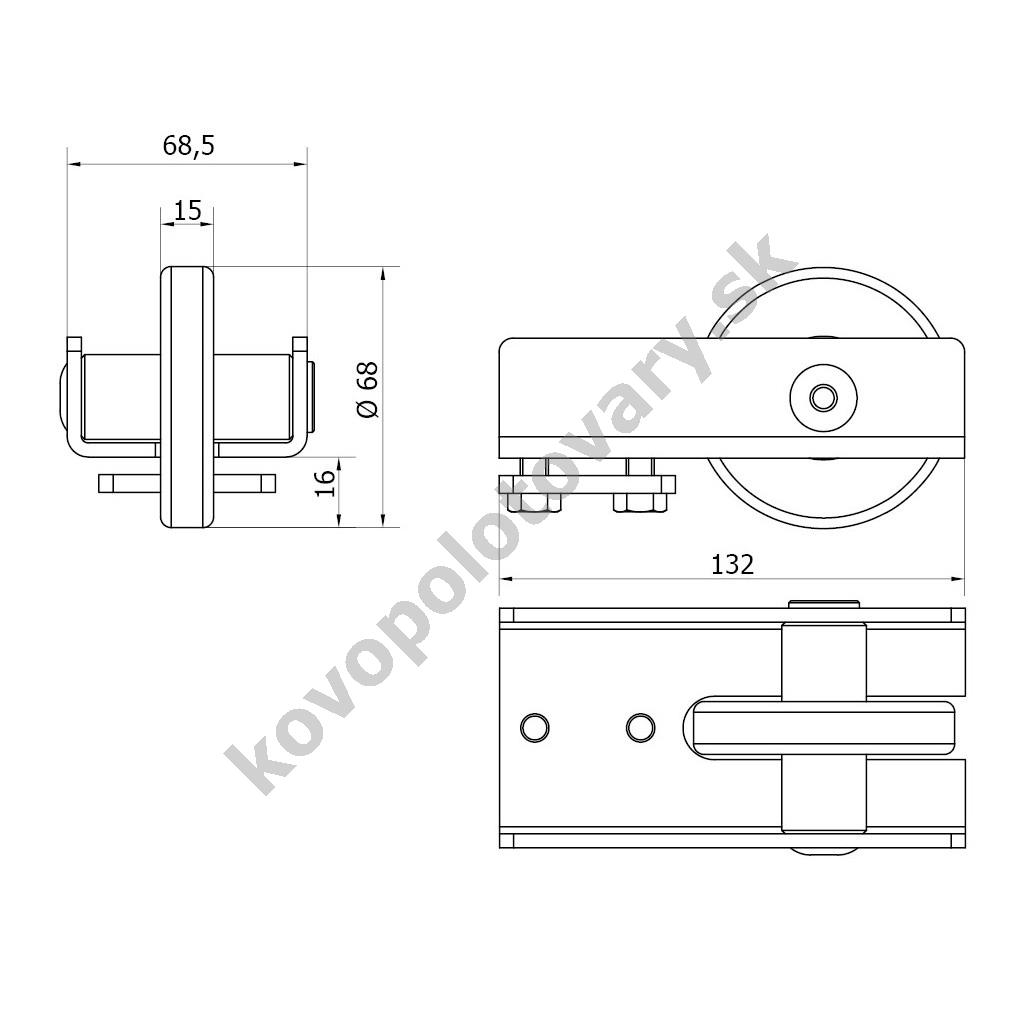

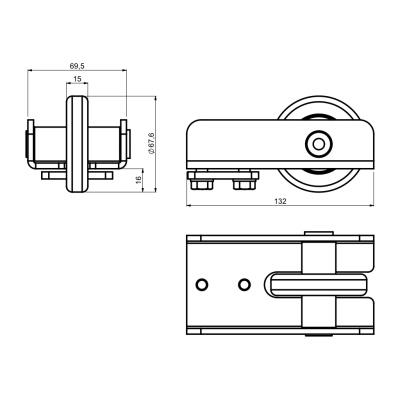

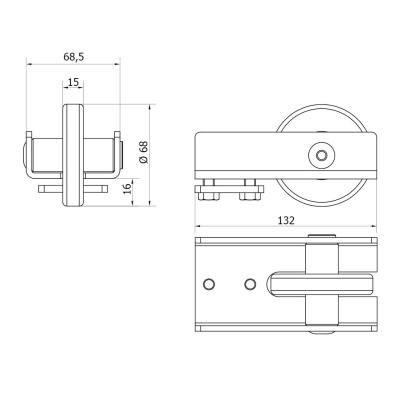

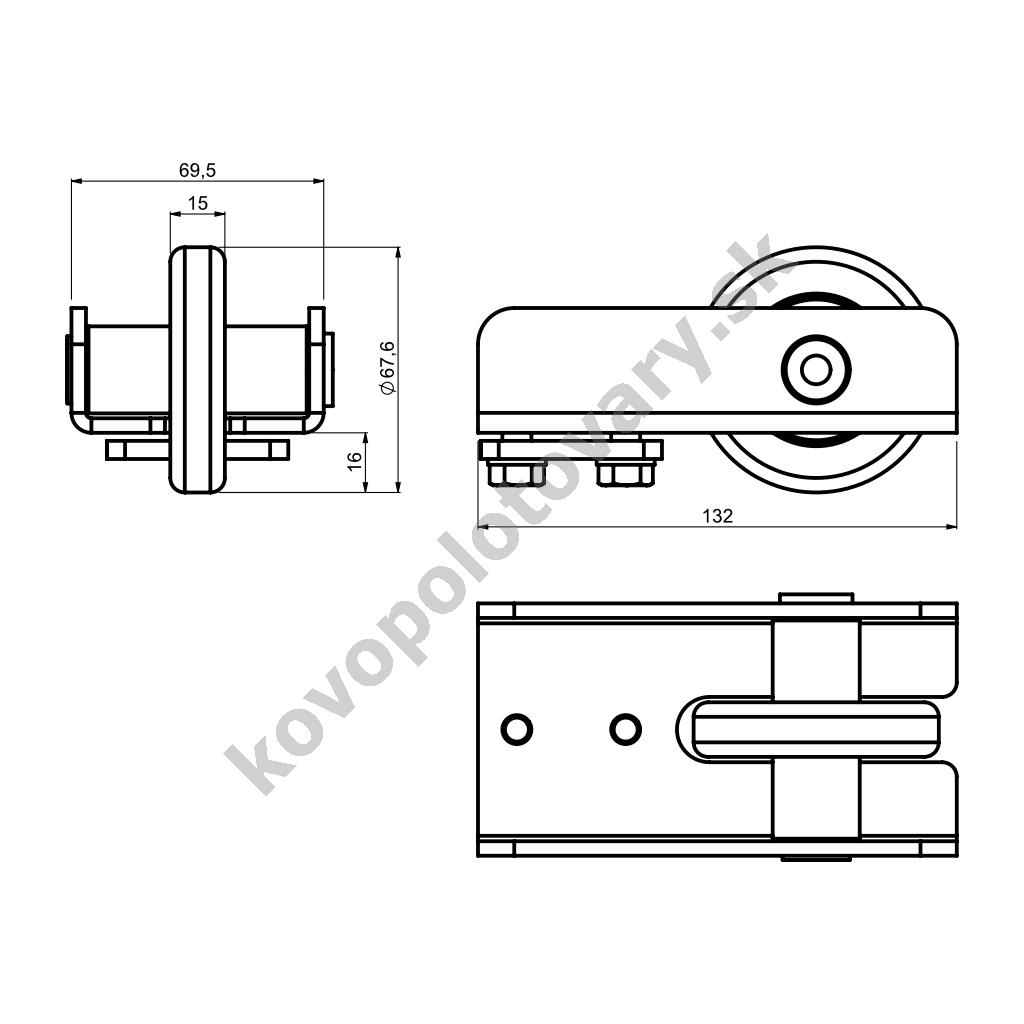

• 1x CAIS RUN M (1700013) - dojazdové koliesko

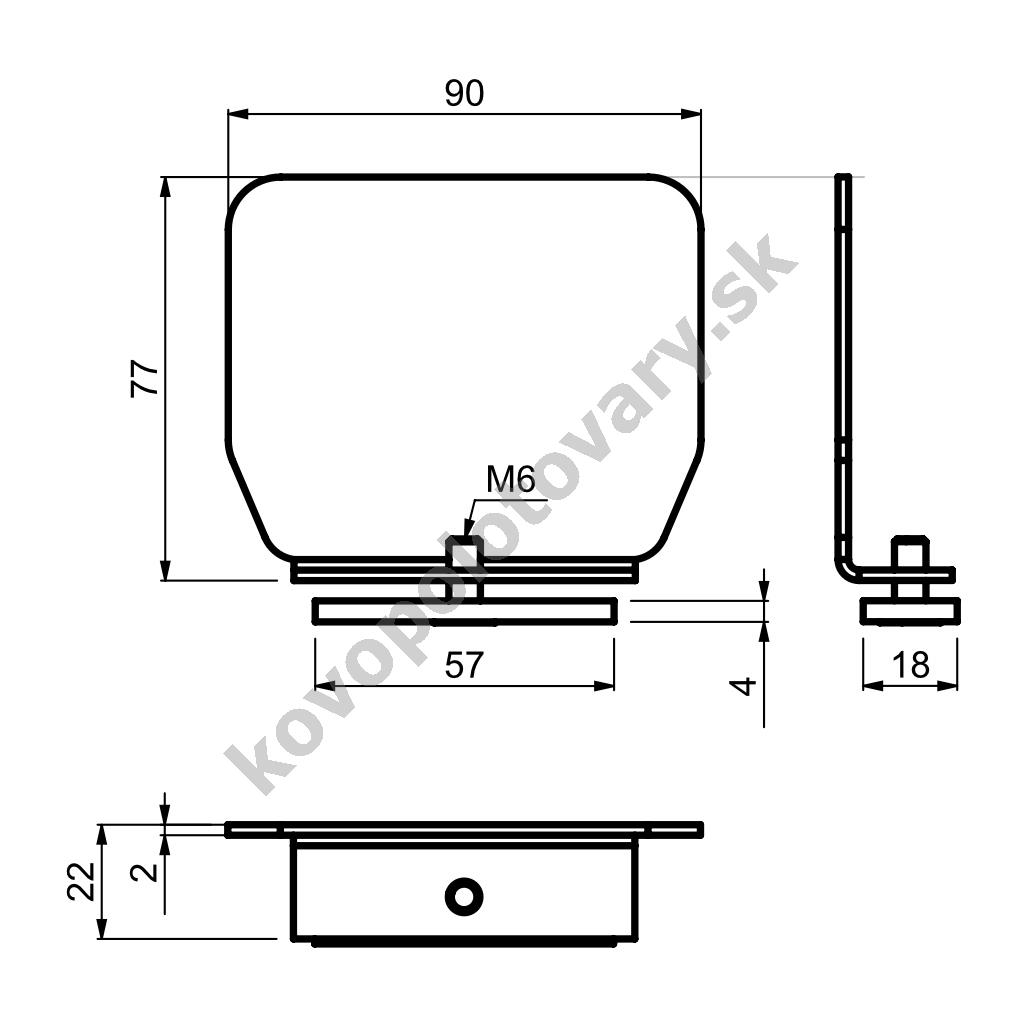

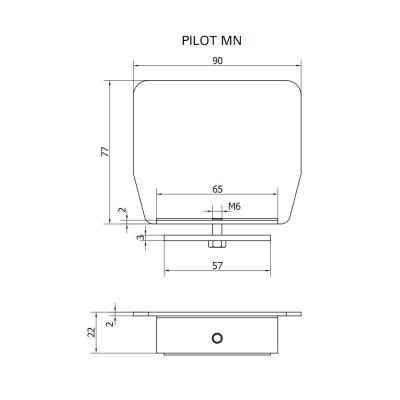

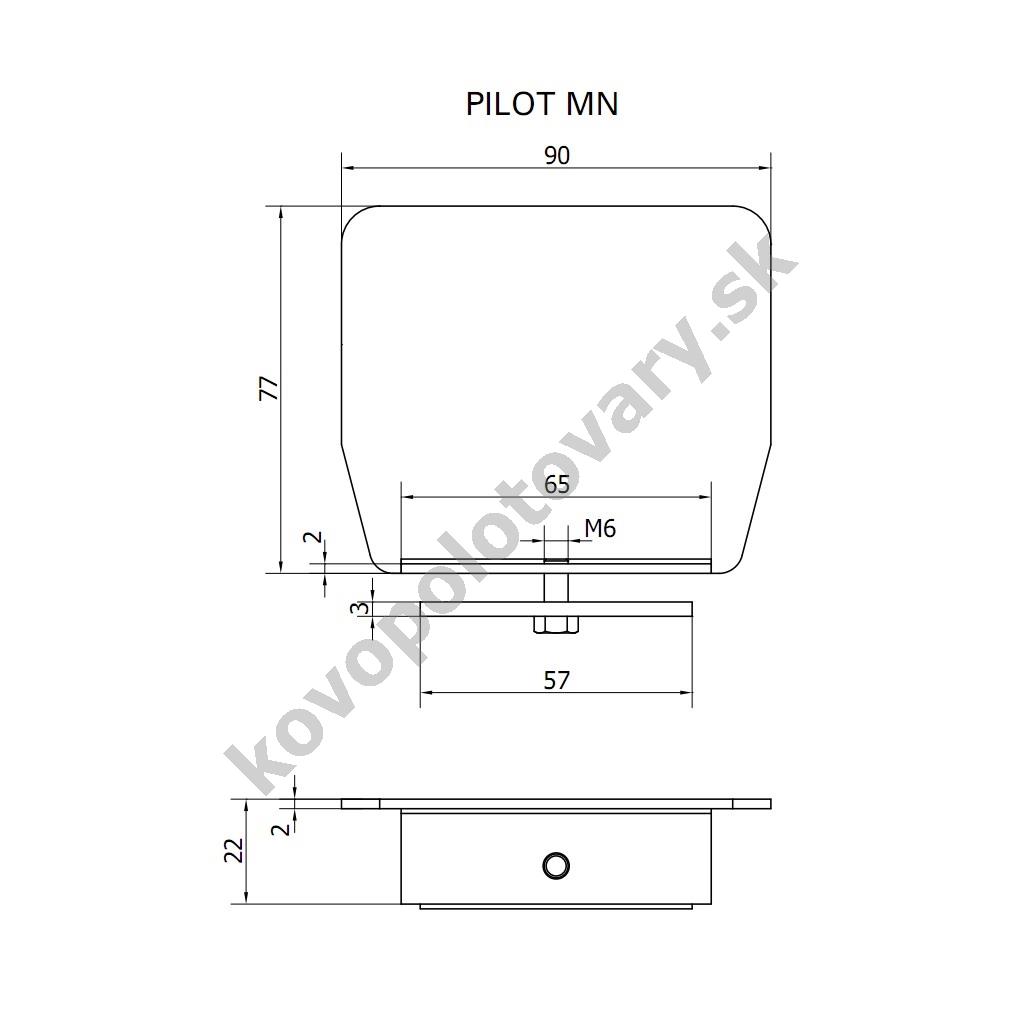

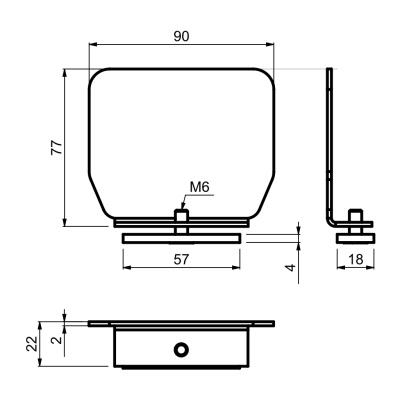

• 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

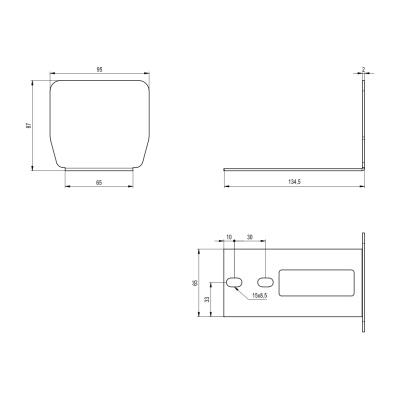

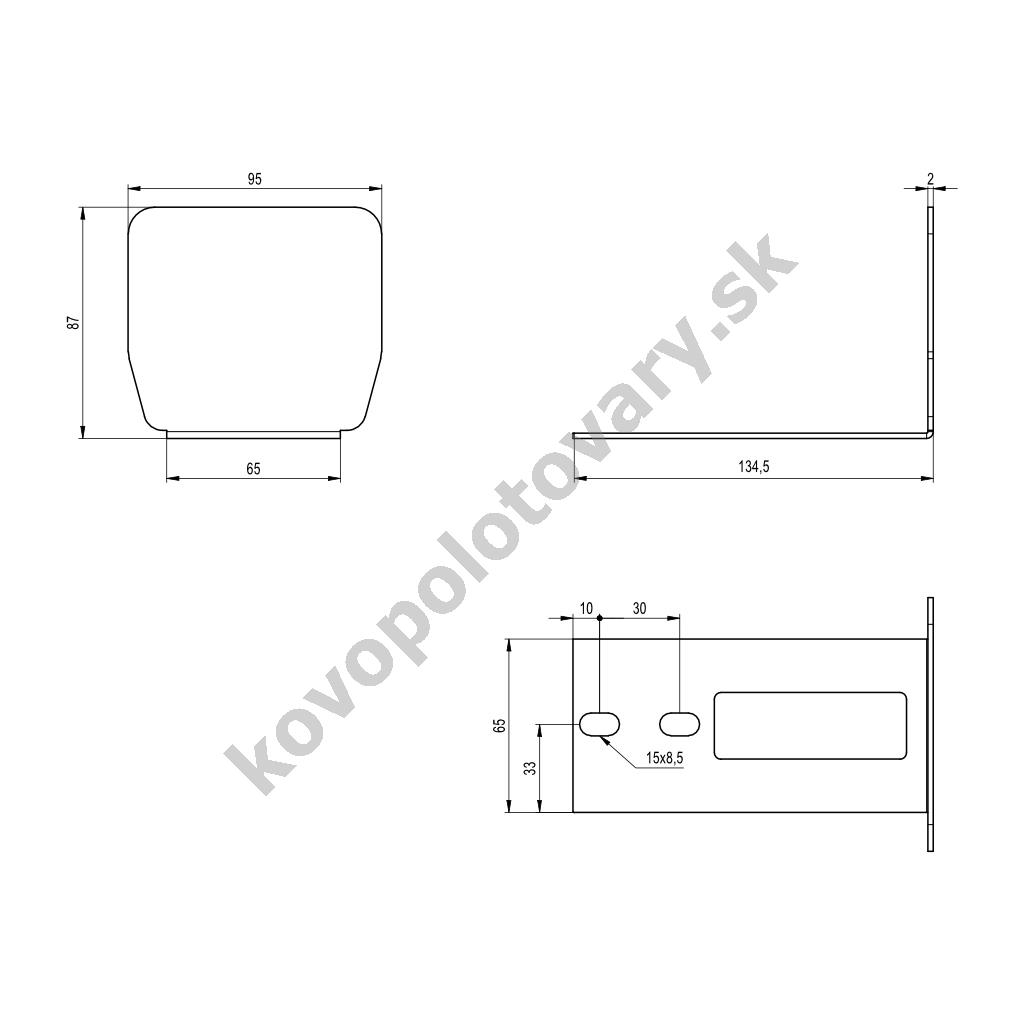

• 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
• 23x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
• 15x Nitovacia matica M10x18 - pre pripevnenie C profilu
• 8x Nitovacia matica M10x21 - pre pripevnenie C profilu

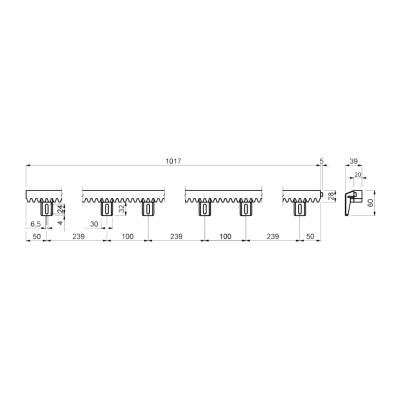

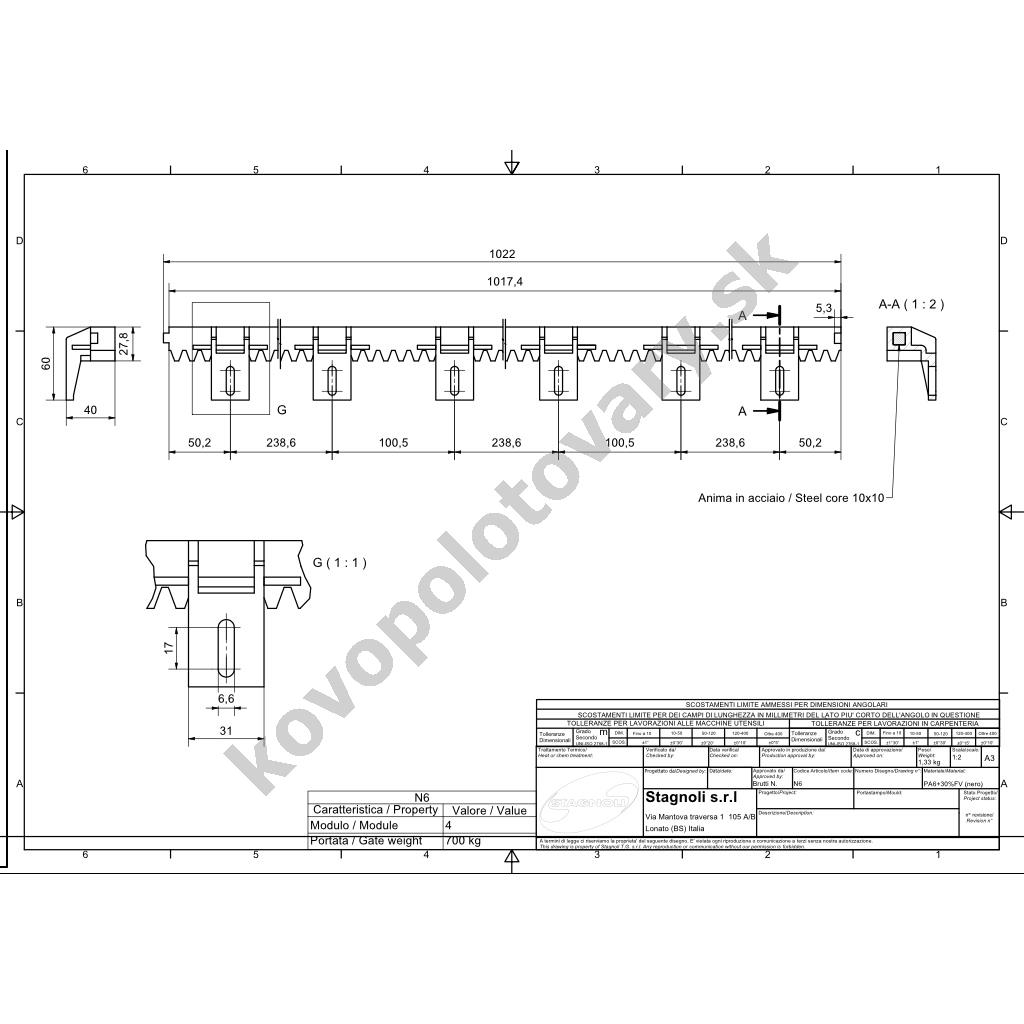

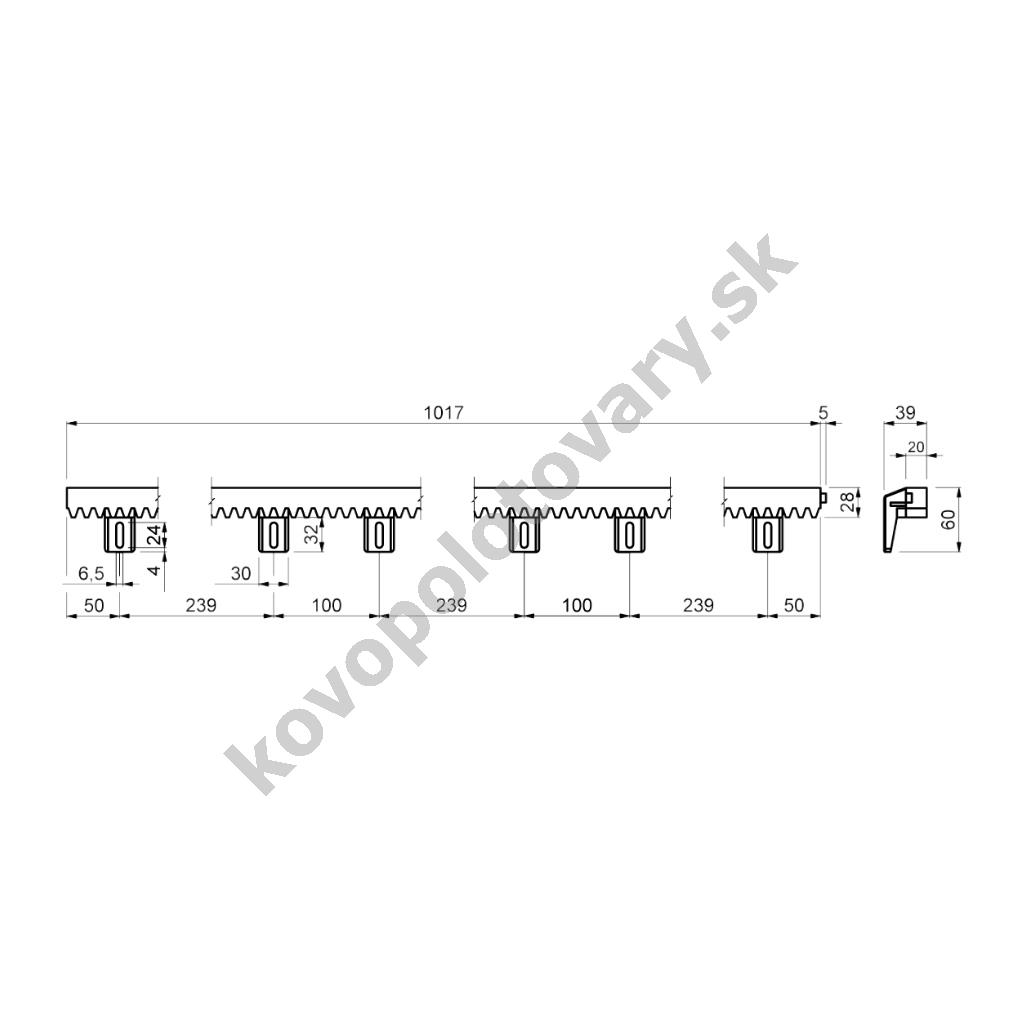

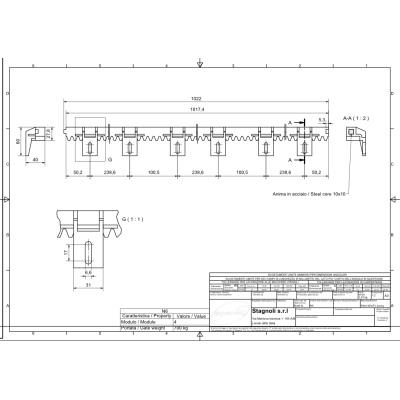

• 7x STAGNOLI N6 - vodiaci plastový nylonový hrebeň s oceľovým jadrom (1 m)
• 7x STAGNOLI SAC012 - sada na upevnenie ozubeného hrebeňa posuvnej brány so 6 úchytmi

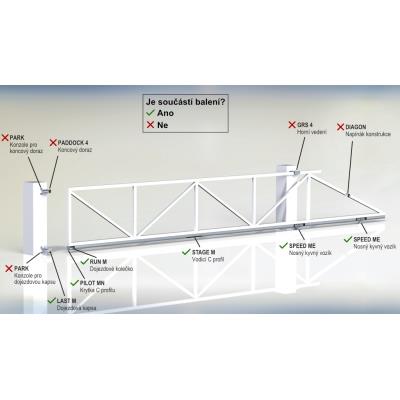

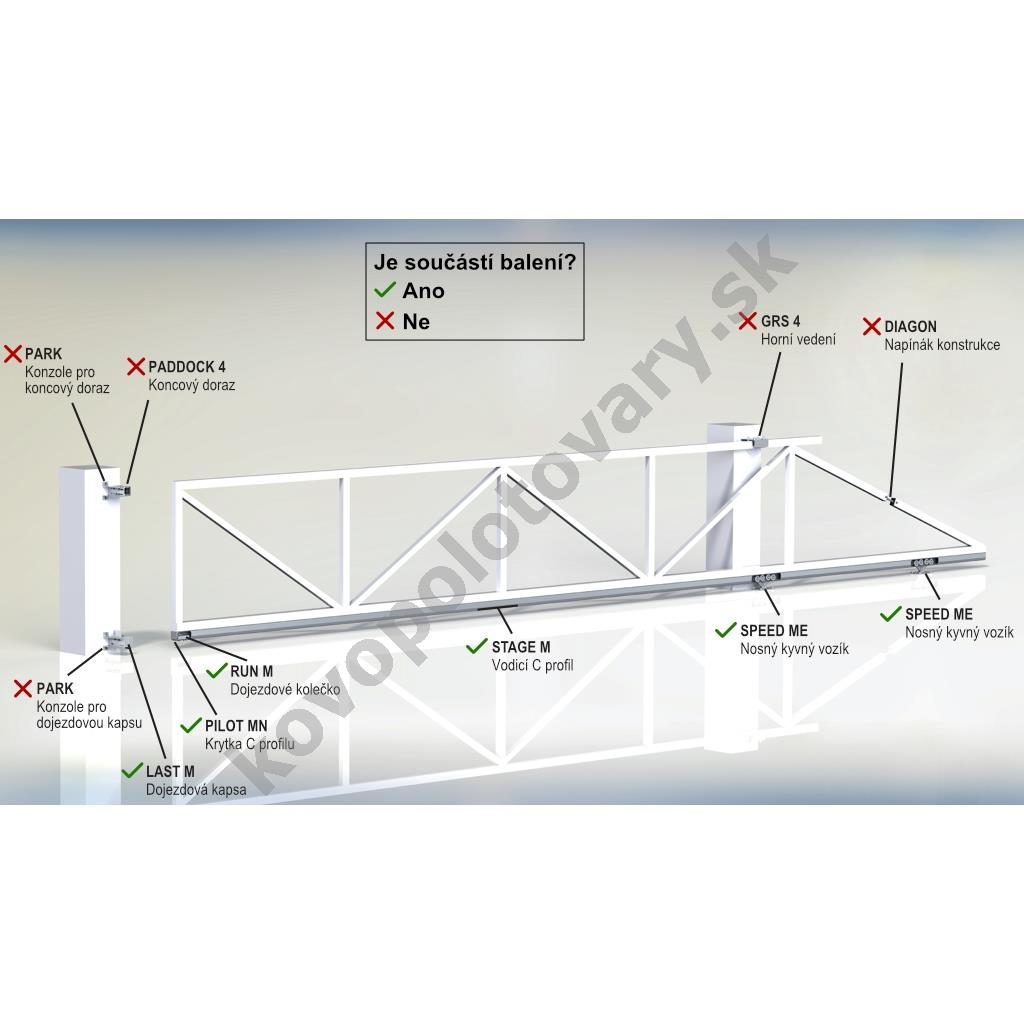

• Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.

Nastaviteľné funkcie pohonu a riadiacej jednotky:

• Automatické zatváranie - brána sa automaticky zavrie po nastavenom čase
• Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
• Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
• Predblikanie - upozornenie výstražným majákom pred zahájením pohybu brány
• Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
• Vstup pre záložnú batériu - umožňuje pripojiť akumulátor zaisťujúci funkčnosť pri výpadku prúdu
• Výstup pre elektrický zámok - ovláda elektromechanický zámok
• Režim Master/Slave - hlavný pohon môže ovládať podriadený pohon v realizáciách dvojkrídlových posuvných brán
• Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
• Nastaviteľná rýchlosť - riadiaca jednotka umožňuje nastaviť rýchlosť pohybu brány
• Programovateľný výstup - nastaviteľný výstup napr. pre pripojenie elektronických zastrčí alebo elektromechanických zámkov iných výrobcov
• Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
• Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
• Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
• Nice SOLEMYO - riadiaca jednotka je kompatibilná so solárnym napájaním Nice Solemyo
• Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
• Nice BD - typ kódovania s obojsmernou komunikáciou umožňujúci zobrazenie stavu otvorenia na diaľkovom ovládači (obojsmerný ovládač nie je súčasťou balenia)

Technické informácie:

• Napájanie
  • Napájacie napätie: 230 V AC
  • Napájanie motora: 24 V DC
  • Výkon: max. 515 W
  • Odber prúdu: max. 2,5 A
• Parametre brány
  • Typ hrebeňa: modul zuba 4
  • Hmotnosť brány: max. 600 kg
  • Odporúčaná hmotnosť brány: max. 400 kg
  • Šírka prejazdu: max. 6,4 m
  • Odporúčaná šírka prejazdu: max. 6 m
• Rozmery pohonu
  • Šírka: 330 mm
  • Výška: 303 mm
  • Hĺbka: 212 mm
• Vlastnosti pohonu
  • Krytie: IP44
  • Prevádzková teplota: -20 až 50 °C
  • Krútiaci moment: max. 18 Nm
  • Sila: max. 600 N
• Vodiaci C profil
  • Materiál: oceľ
  • Povrchová úprava: žiadna
• Komponenty pojazdu
  • Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
  • Povrchová úprava: galvanické pozinkovanie

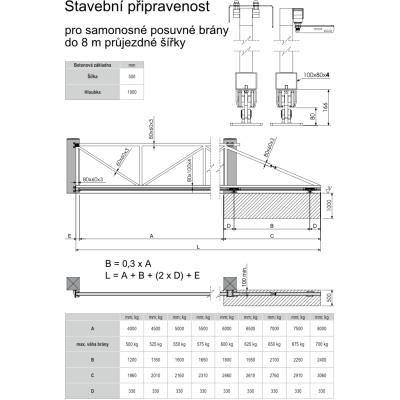

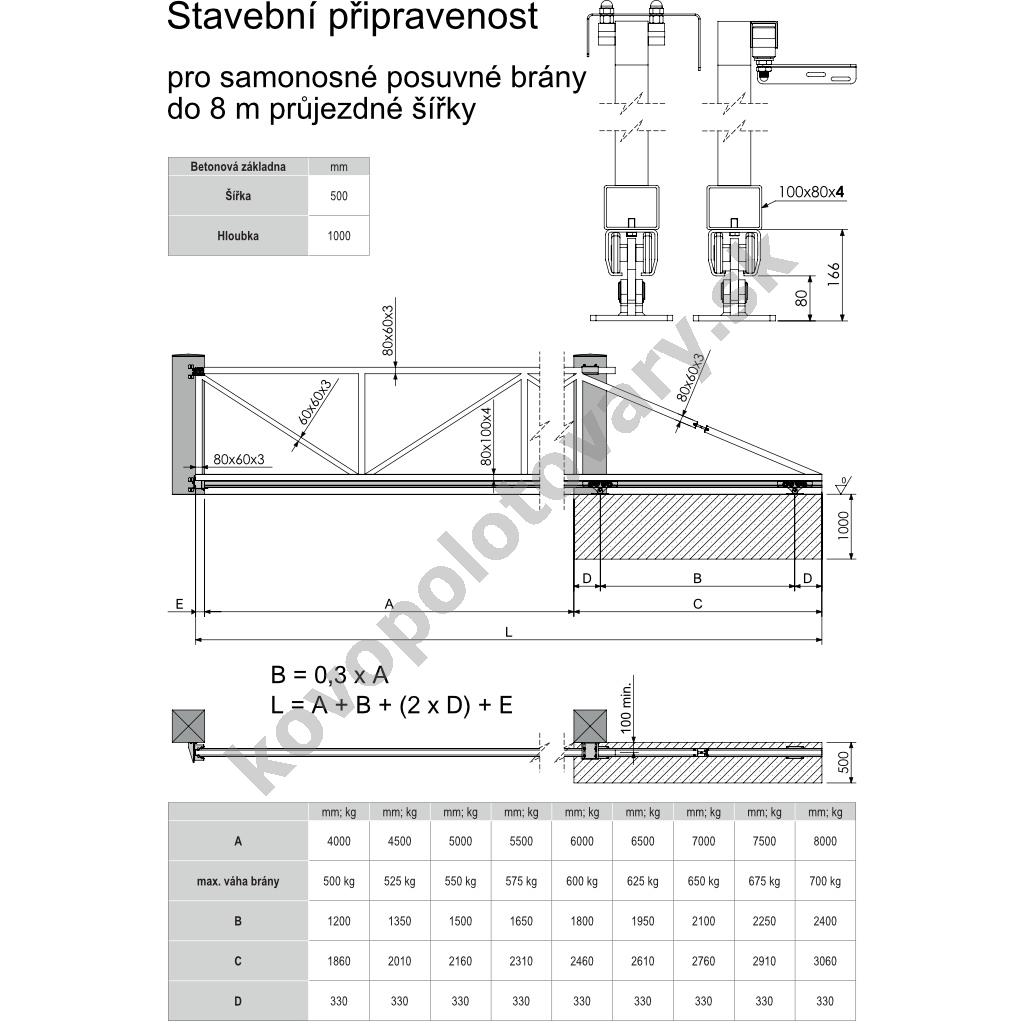

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
