9.1 - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 6,4 m a 620 kg, profil bez úpravy
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 6,4 m prejazdnej šírky a celkovej hmotnosti do 620 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 8 m šírky prejazdu a hmotnosti do 700 kg.

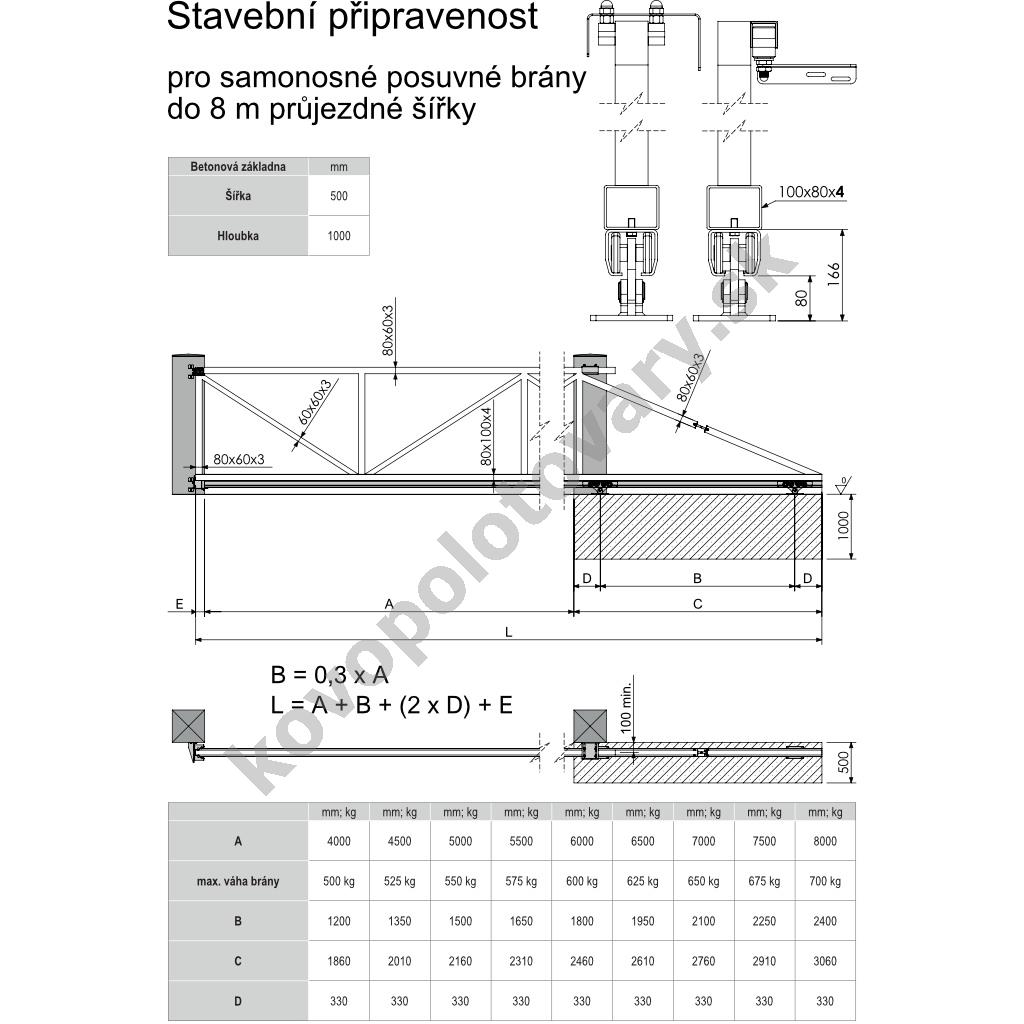

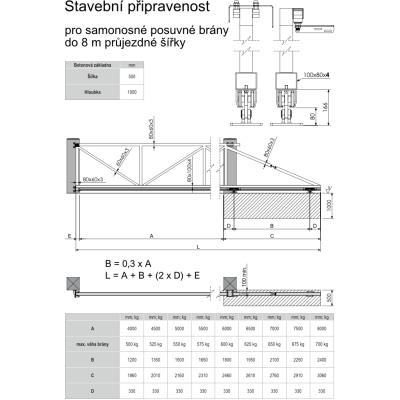

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

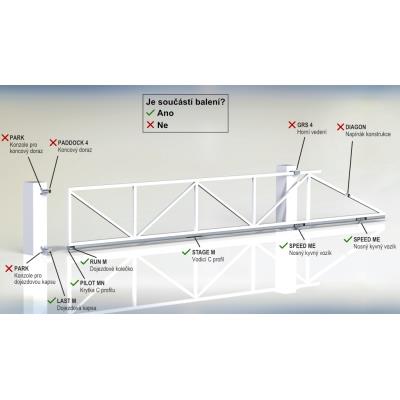

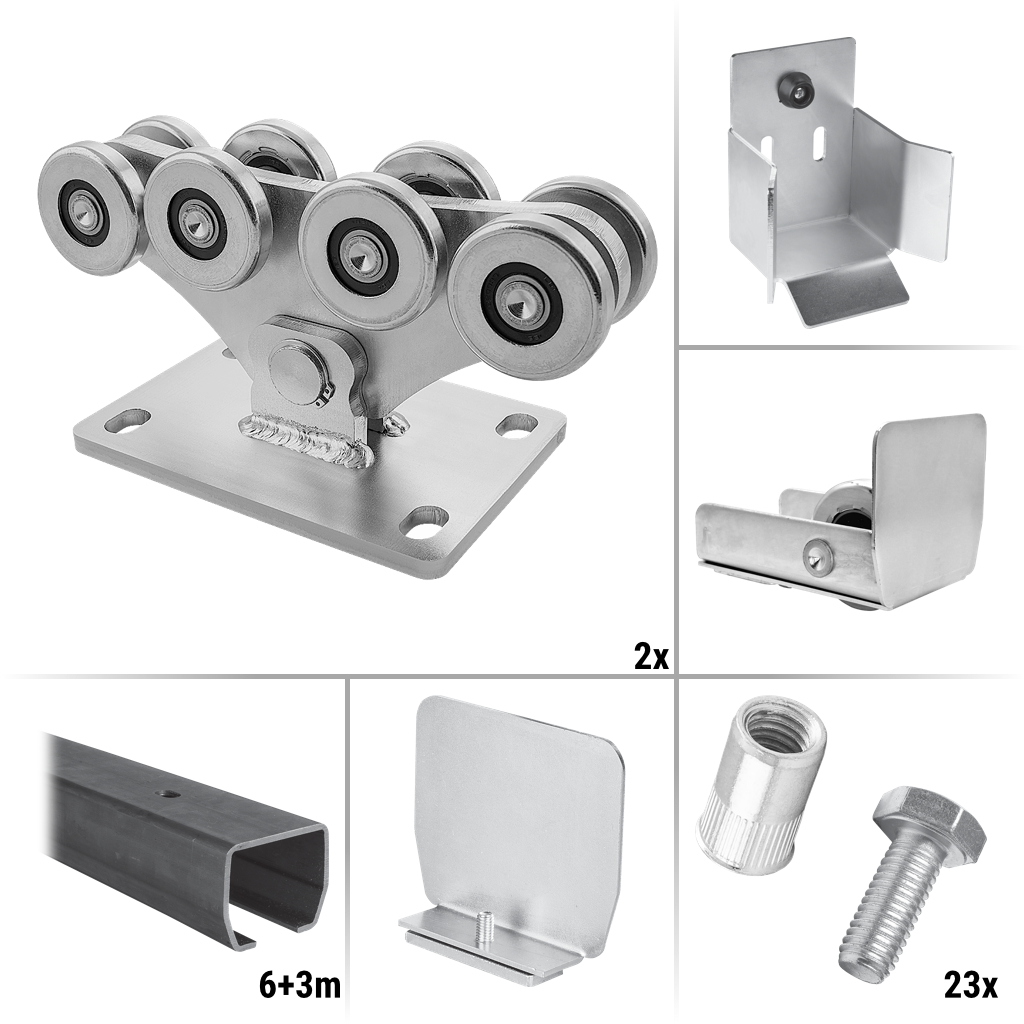

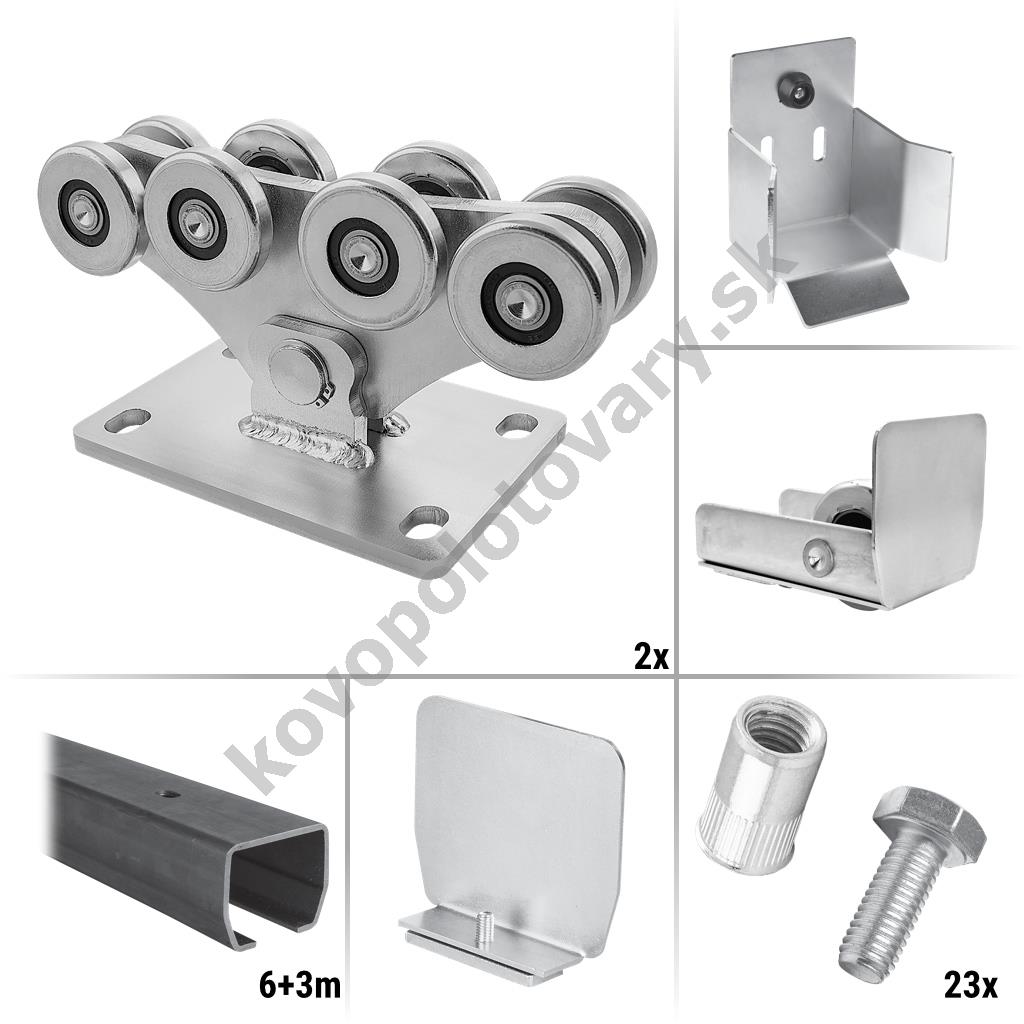

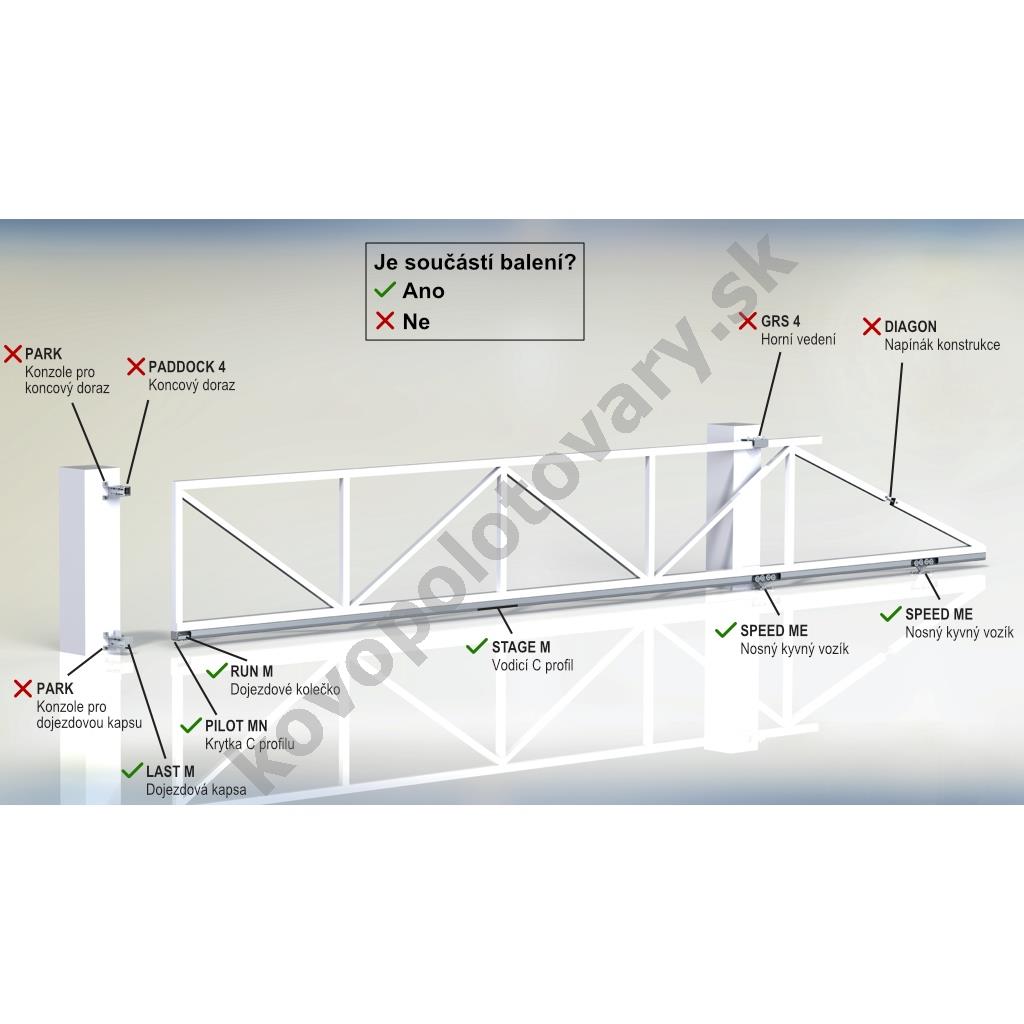

Obsah balenia:

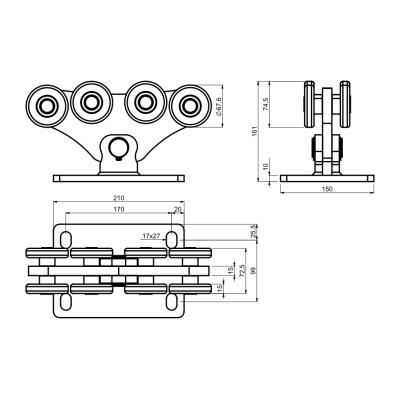

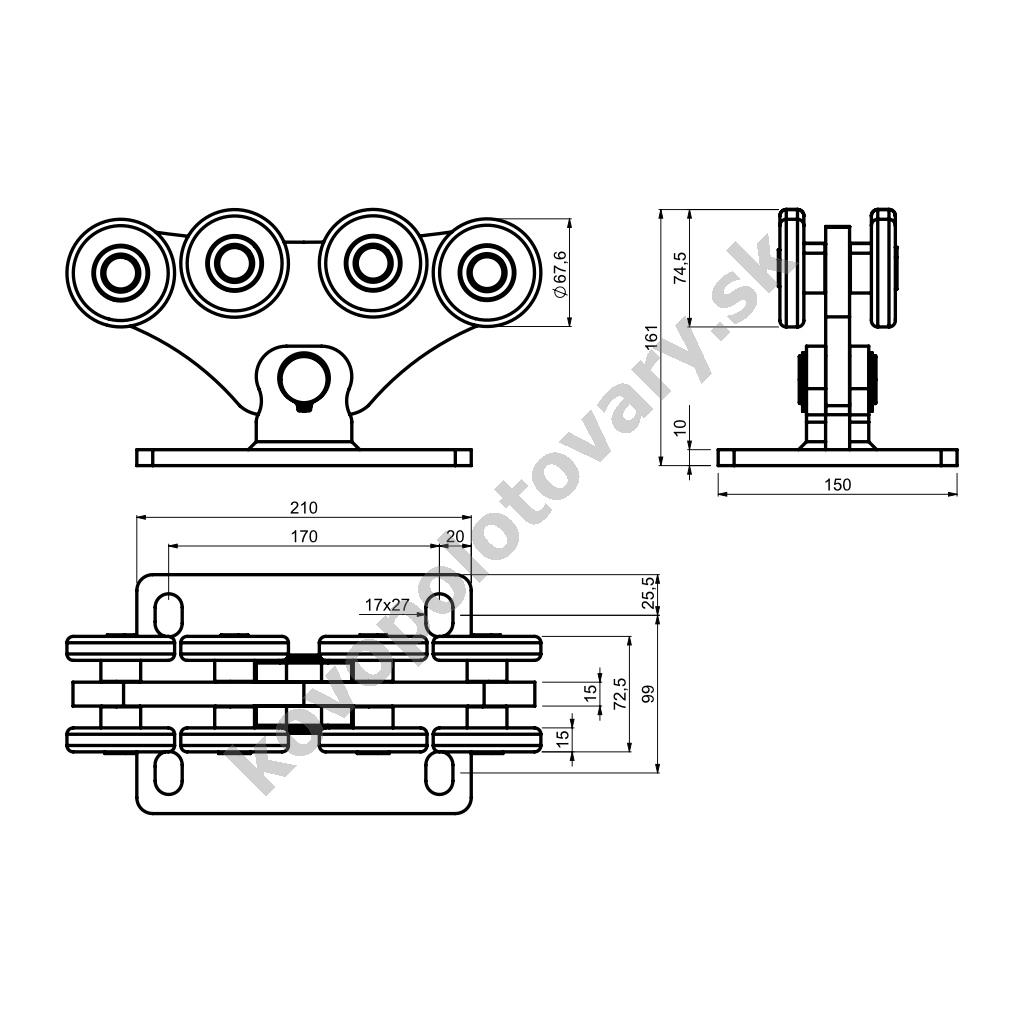

- 2x CAIS SPEED ME (1700009) - nosný kyvný vozík

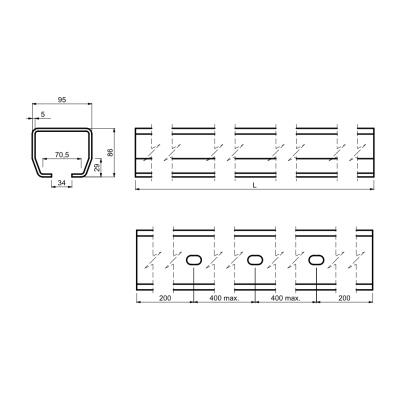

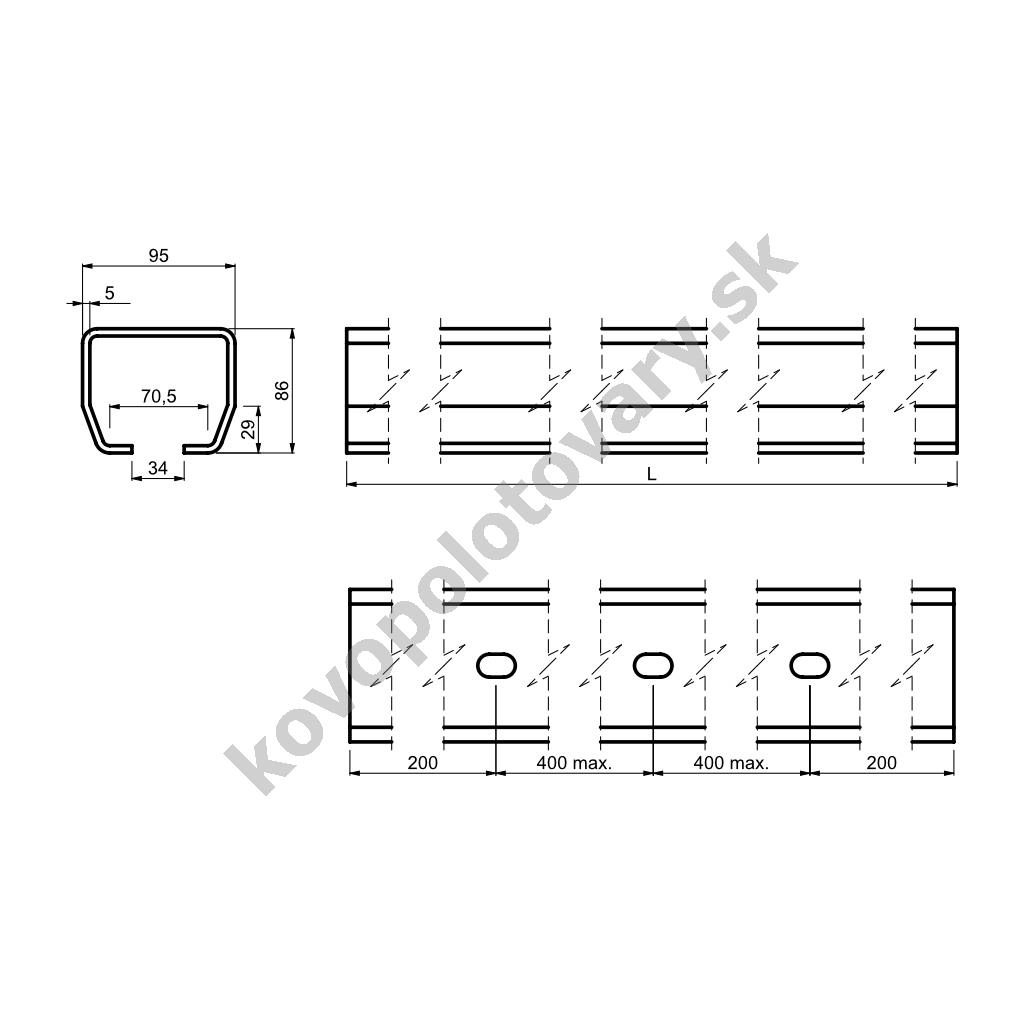

- 1x CAIS STAGE MB 6 (1700011) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m
- 1x CAIS STAGE MB 3 (1700169) - vodiaci C profil 95x86 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 3 m

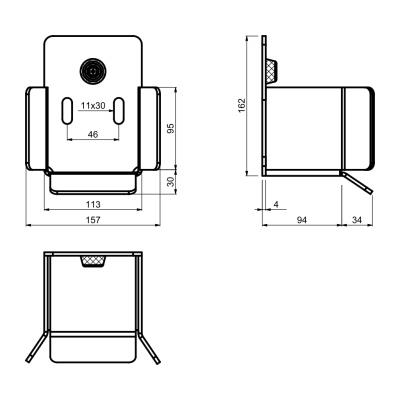

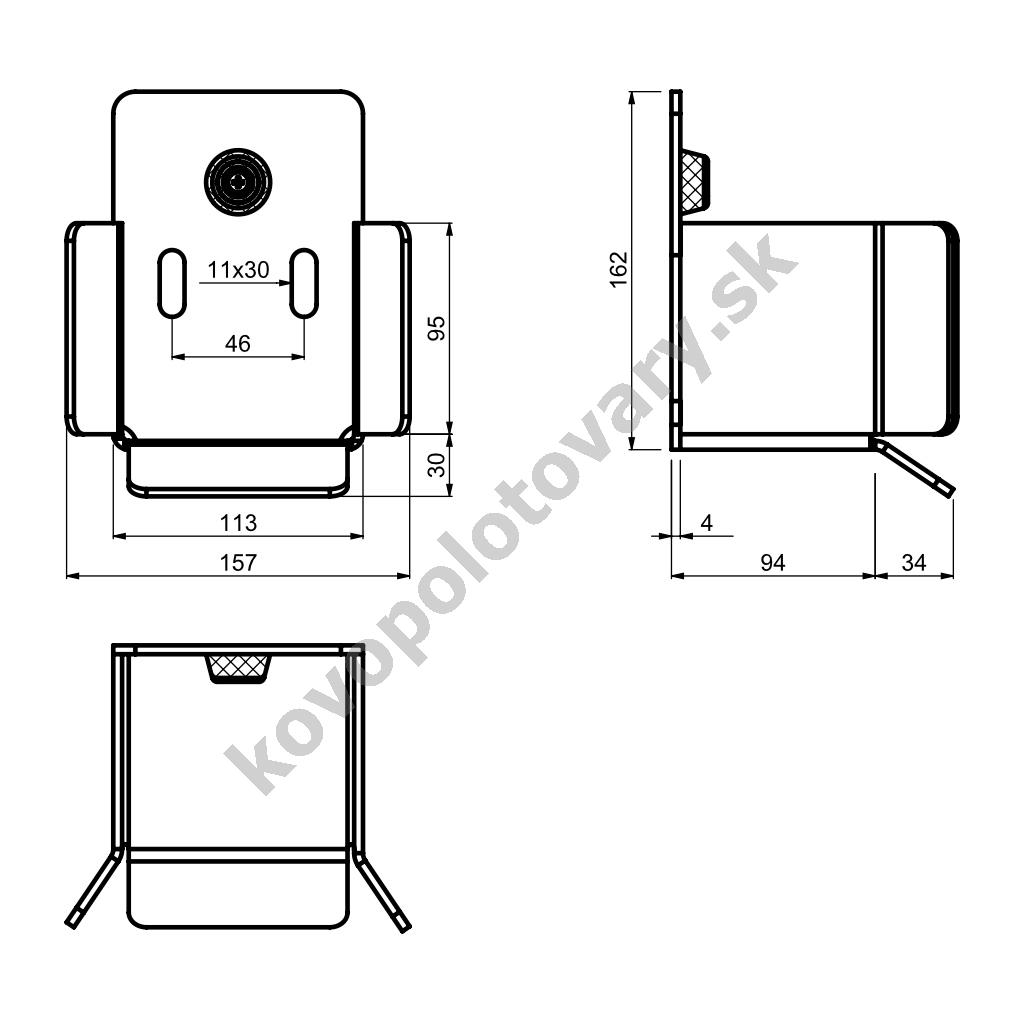

- 1x CAIS LAST M (1700014) - spodná dojazdová kapsa

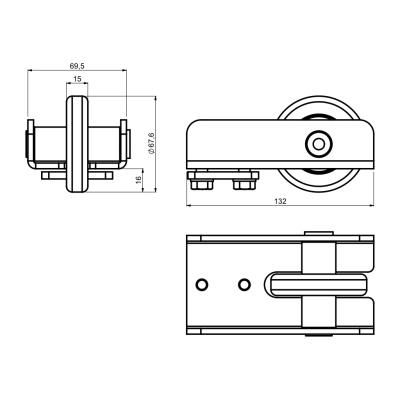

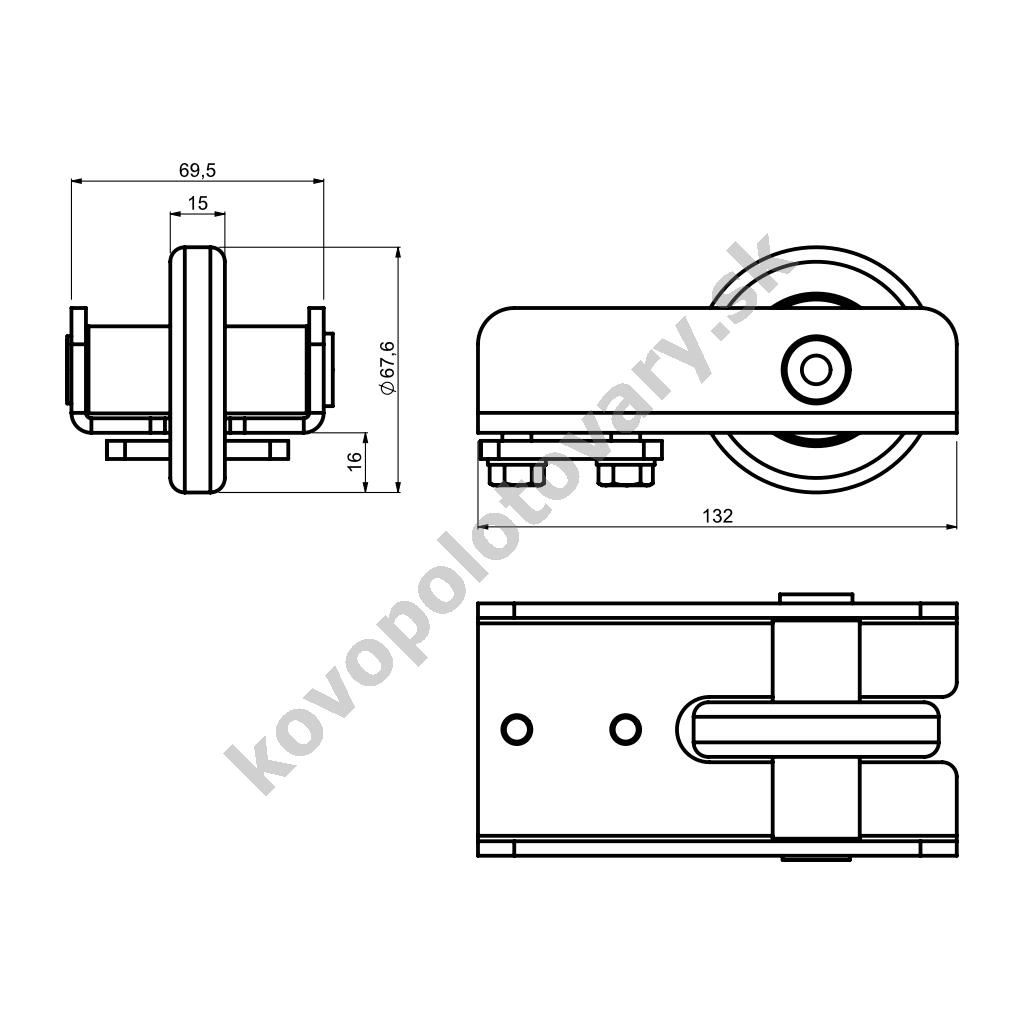

- 1x CAIS RUN M (1700013) - dojazdové koliesko

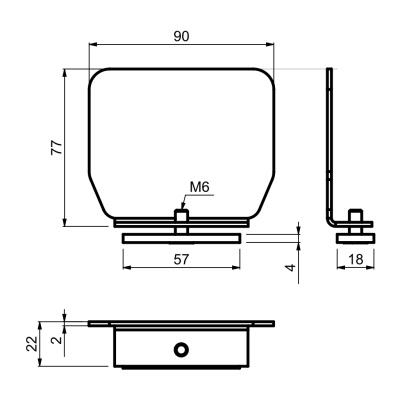

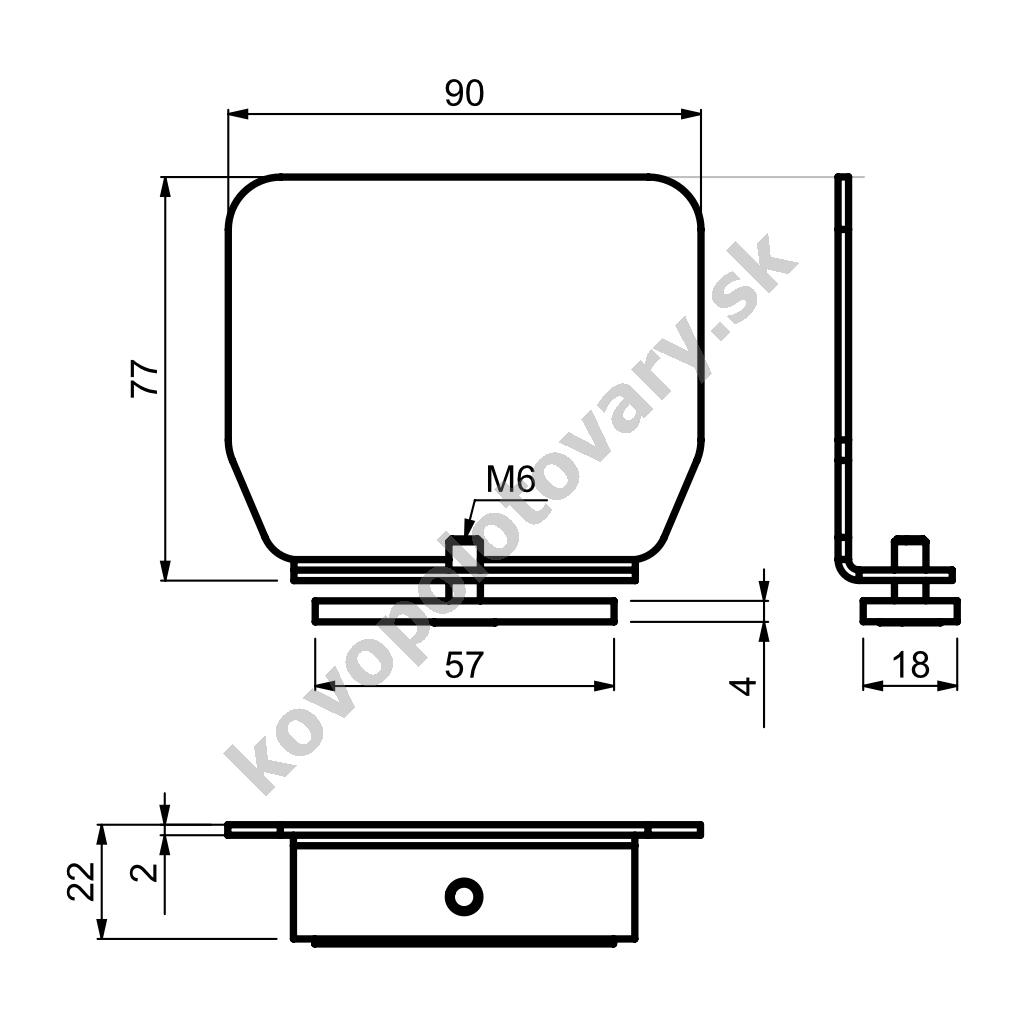

- 1x CAIS PILOT MN (1700016) - krytka (záslepka) C profilu

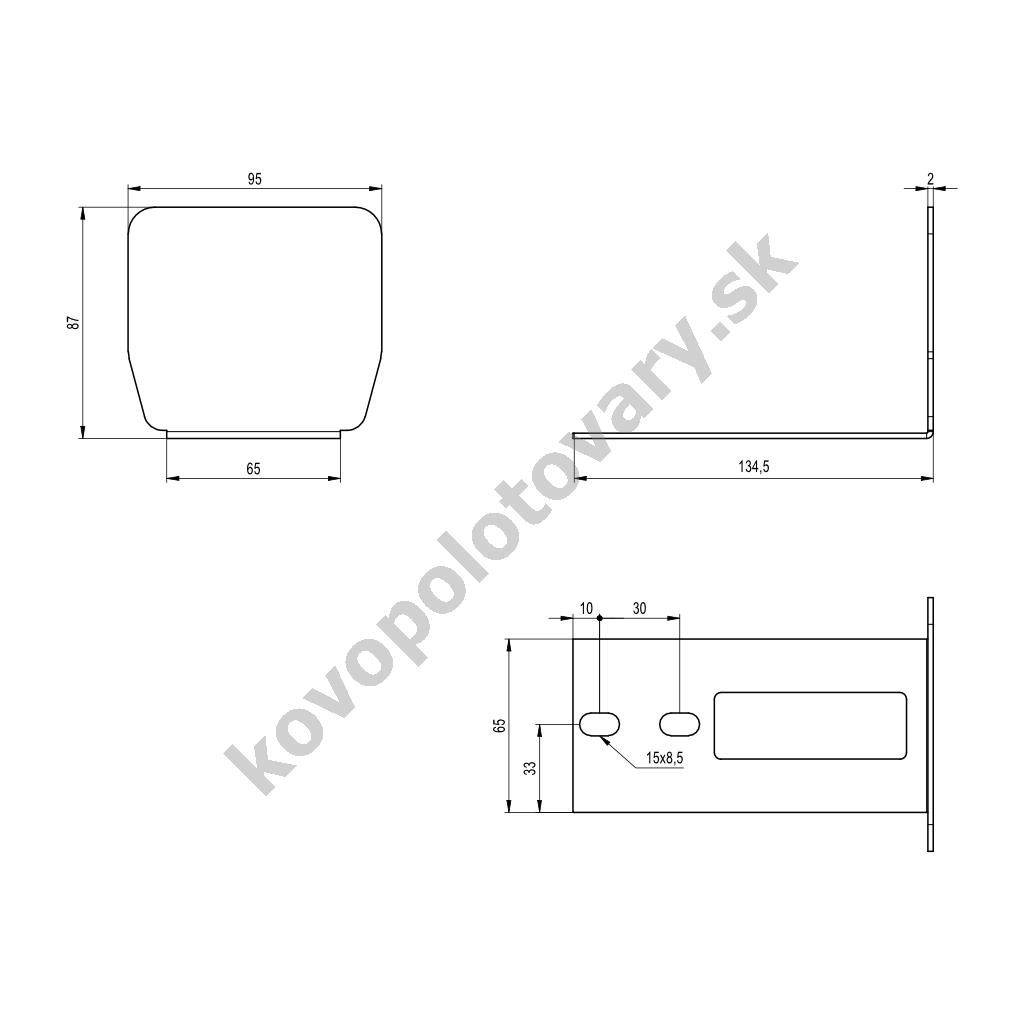

- 1x CAIS PILOT MR (1700405) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
- 23x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
- 15x Nitovacia matica M10x18 - pre pripevnenie C profilu
- 8x Nitovacia matica M10x21 - pre pripevnenie C profilu
- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 620 kg
- Šírka prejazdu: max. 6,4 m
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: žiadna
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 620 |
| Pre šírku prejazdu | do 6,4 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | CAIS |
