10.0Z - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 10,8 m a 1065 kg, pozinkovaný profil
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 10,8 m prejazdnej šírky a celkovej hmotnosti do 1065 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 13,5 m šírky prejazdu a hmotnosti do 1200 kg.

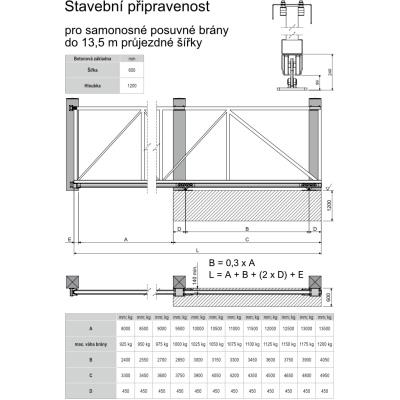

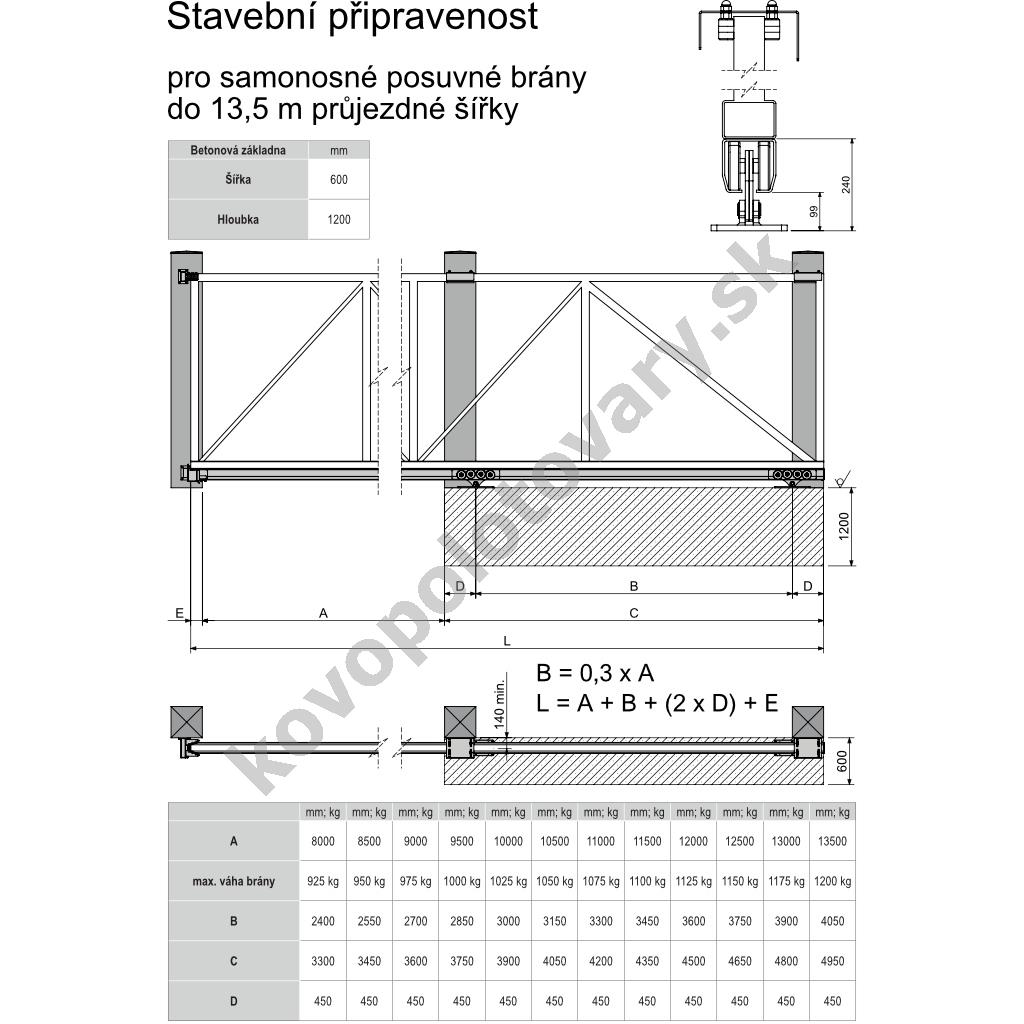

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

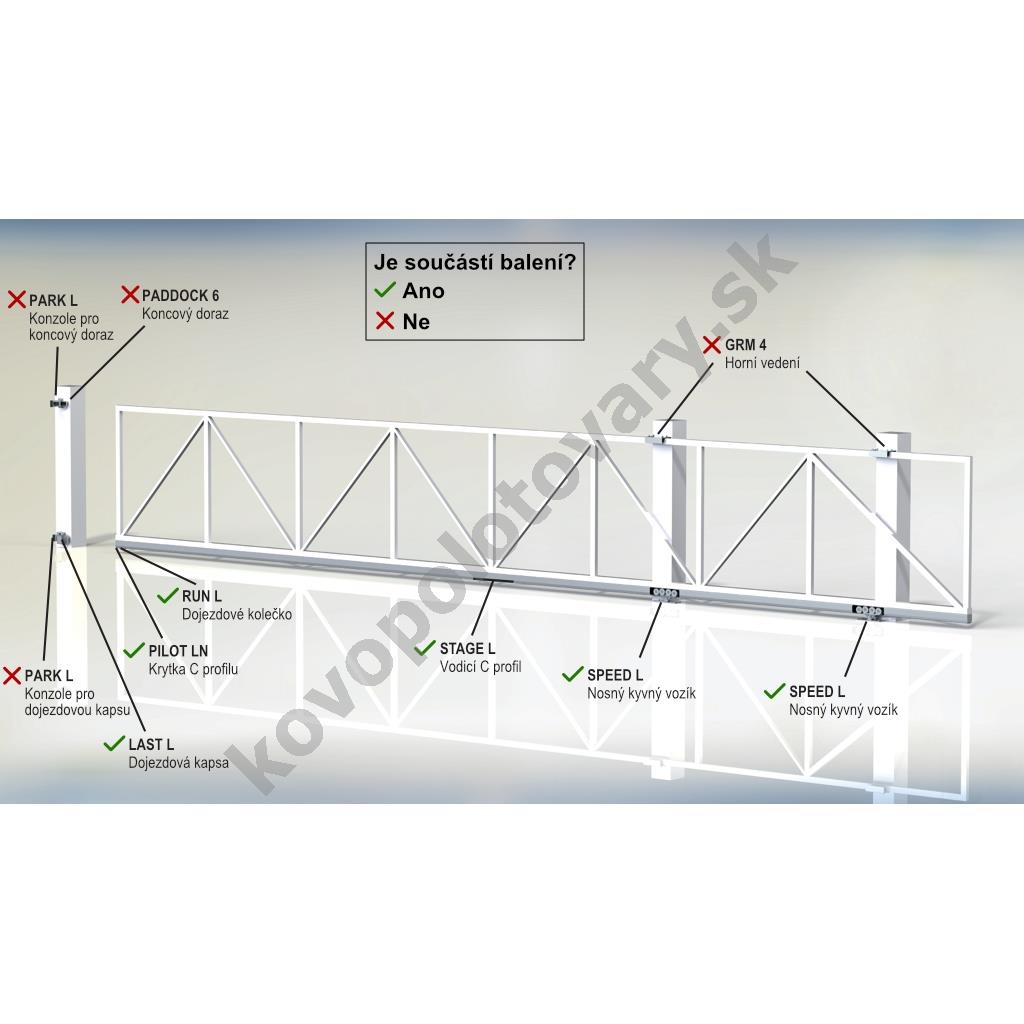

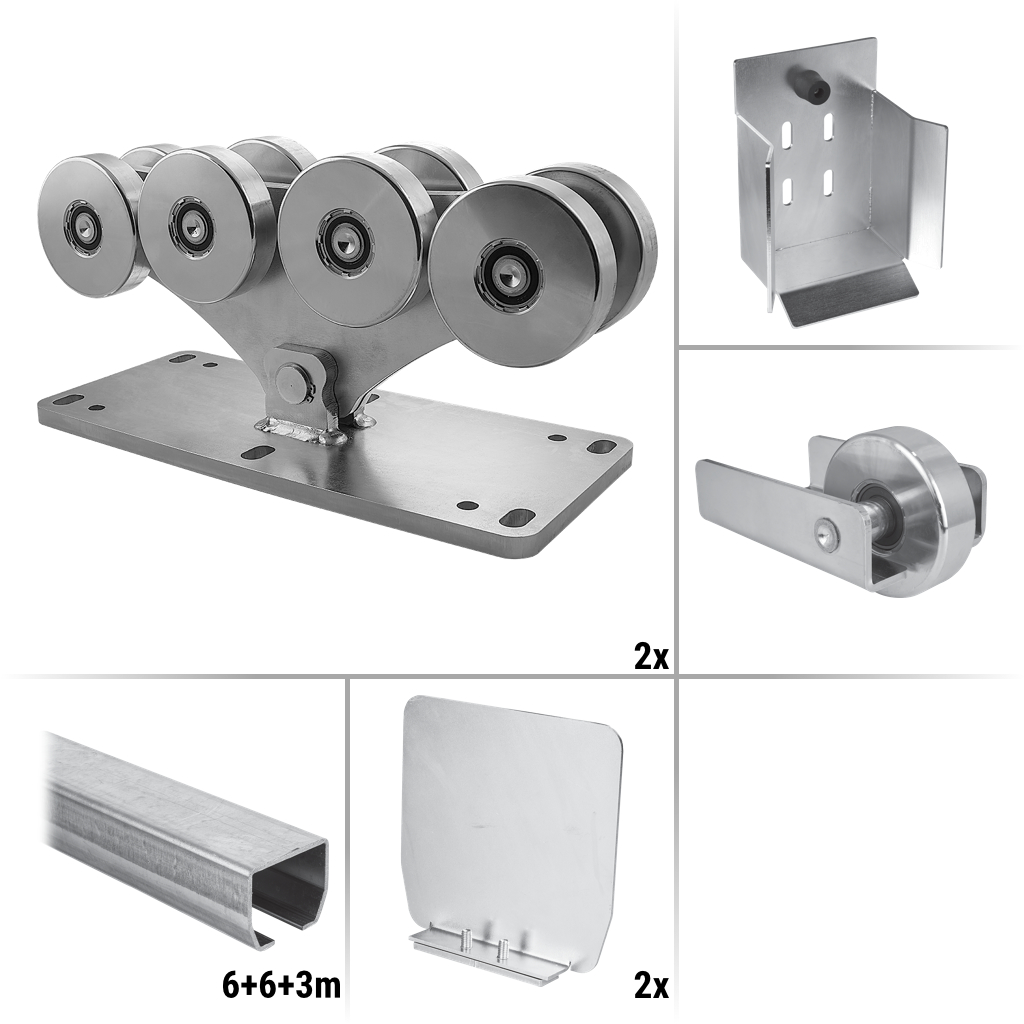

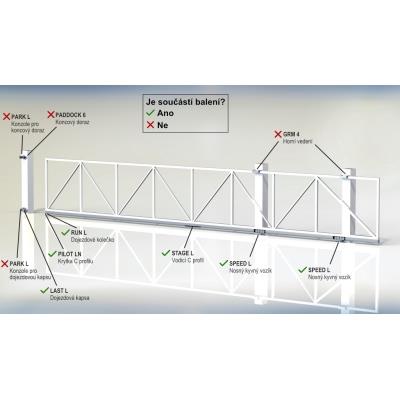

Obsah balenia:
- 2x CAIS SPEED L (1700018) - nosný kyvný vozík

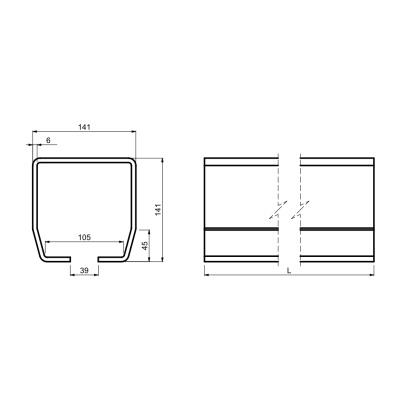

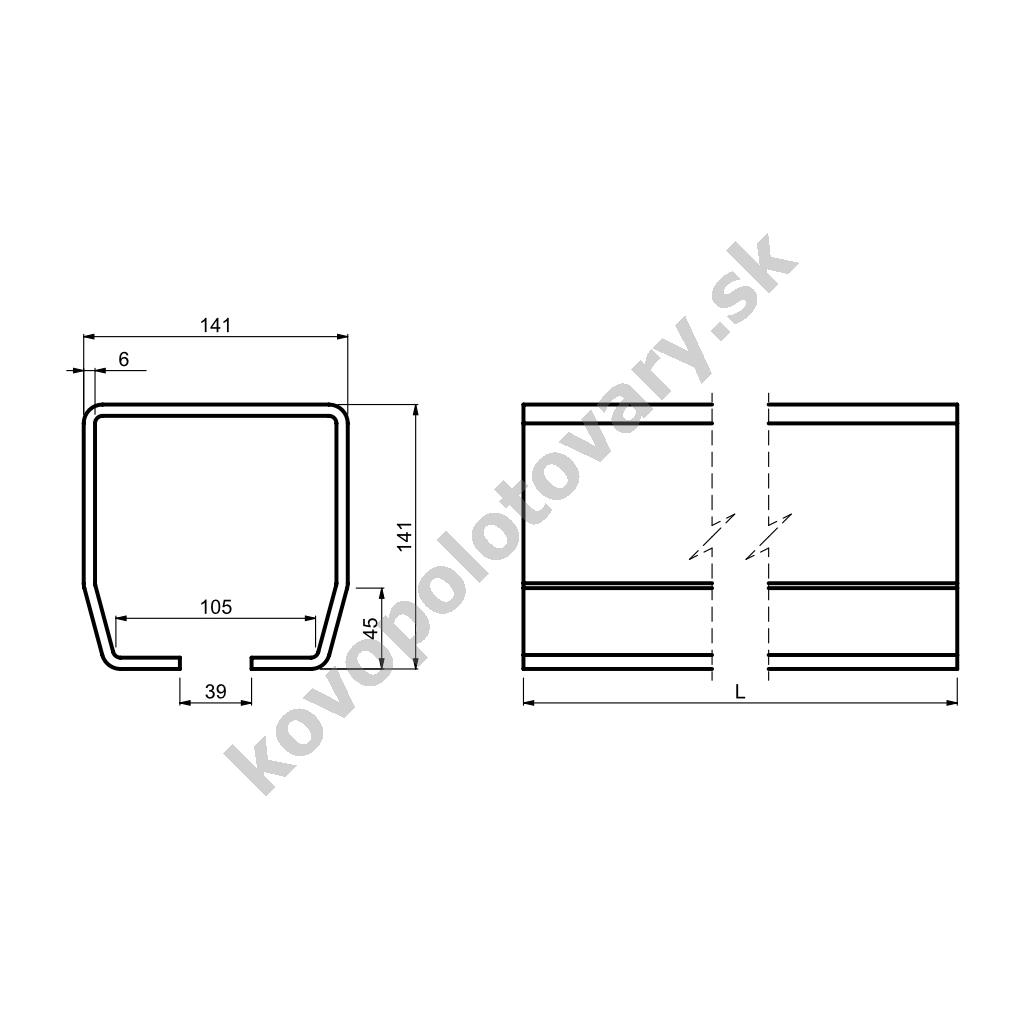

- 2x CAIS STAGE LZ 6 (1700180) - vodiaci C profil 141x141 mm, pozinkovaný, 6 m
- 1x CAIS STAGE LZ 3 (1700019) - vodiaci C profil 141x141 mm, pozinkovaný, 3 m

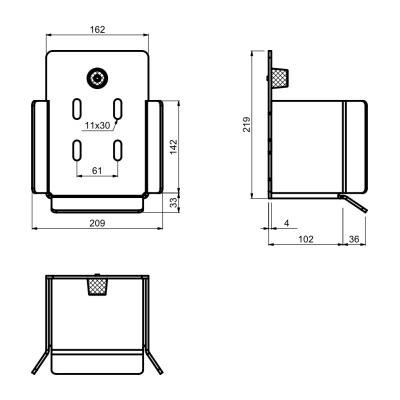

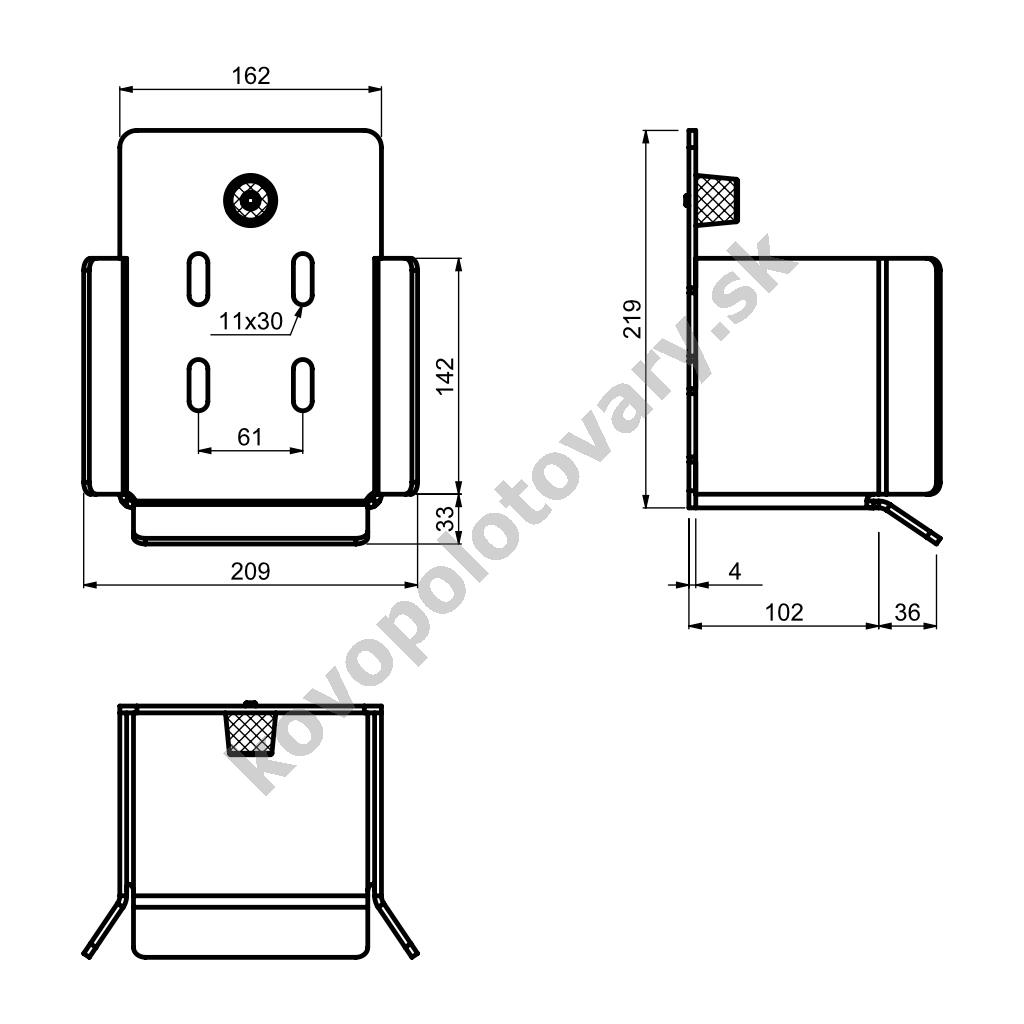

- 1x CAIS LAST L (1700021) - spodná dojazdová kapsa

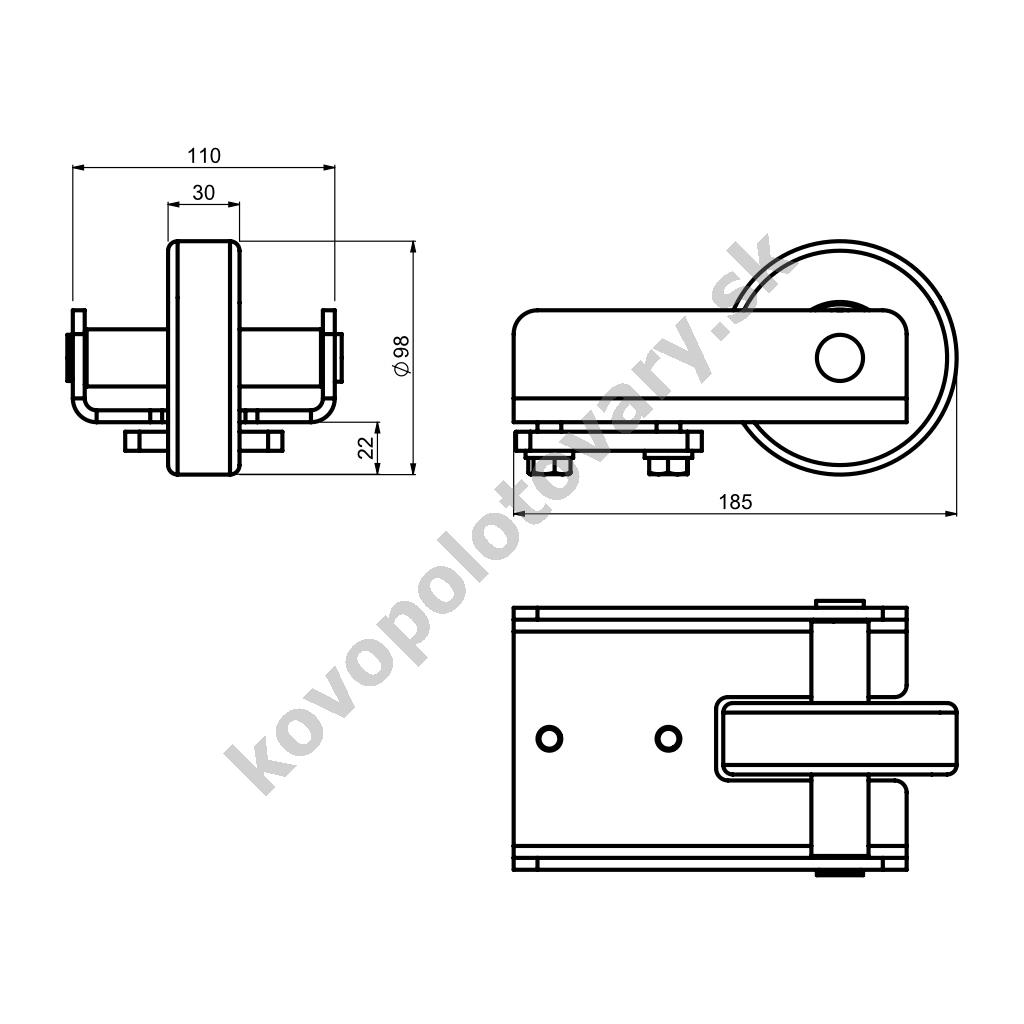

- 1x CAIS RUN L (1700020) - dojazdové koliesko

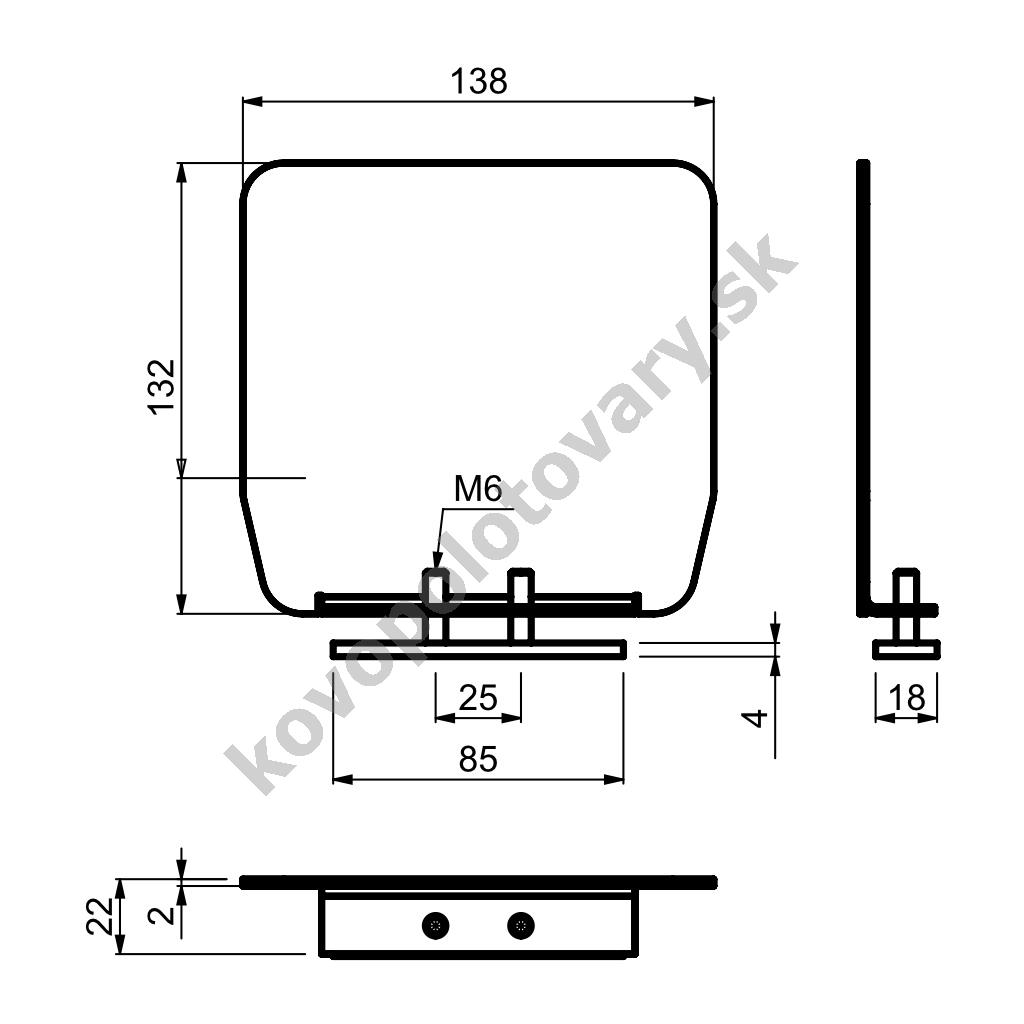

- 2x CAIS CAIS PILOT LN (1700024) - krytka (záslepka) C profilu
- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 1065 kg
- Šírka prejazdu: max. 10,8 m
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: galvanické pozinkovanie
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 1065 |
| Pre šírku prejazdu | do 10,8 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
