Nice Run 1800 K1 10.0Z - zostava pojazdu, pohonu a príslušenstva, pre posuvnú bránu do prejazdu 10,8 m a 1065 kg, pozinkovaný profil
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava pojazdových komponentov, pohonu a príslušenstvo na výrobu pojazdu a automatizáciu posuvnej samonosnej (nesenej) brány do 10,8 m prejazdné šírky a celkovej hmotnosti do 1065 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 13,5 m šírky prejazdu a hmotnosti do 1200 kg.
Pohon Run-1800 je vybavený elektromechanickými koncovými spínačmi a zbernicou Nice BlueBUS, ktorá umožňuje zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov. Teplotný senzor prispôsobuje výkon motora klimatickým podmienkam. Súčasťou pohonu je vstavaná riadiaca jednotka.

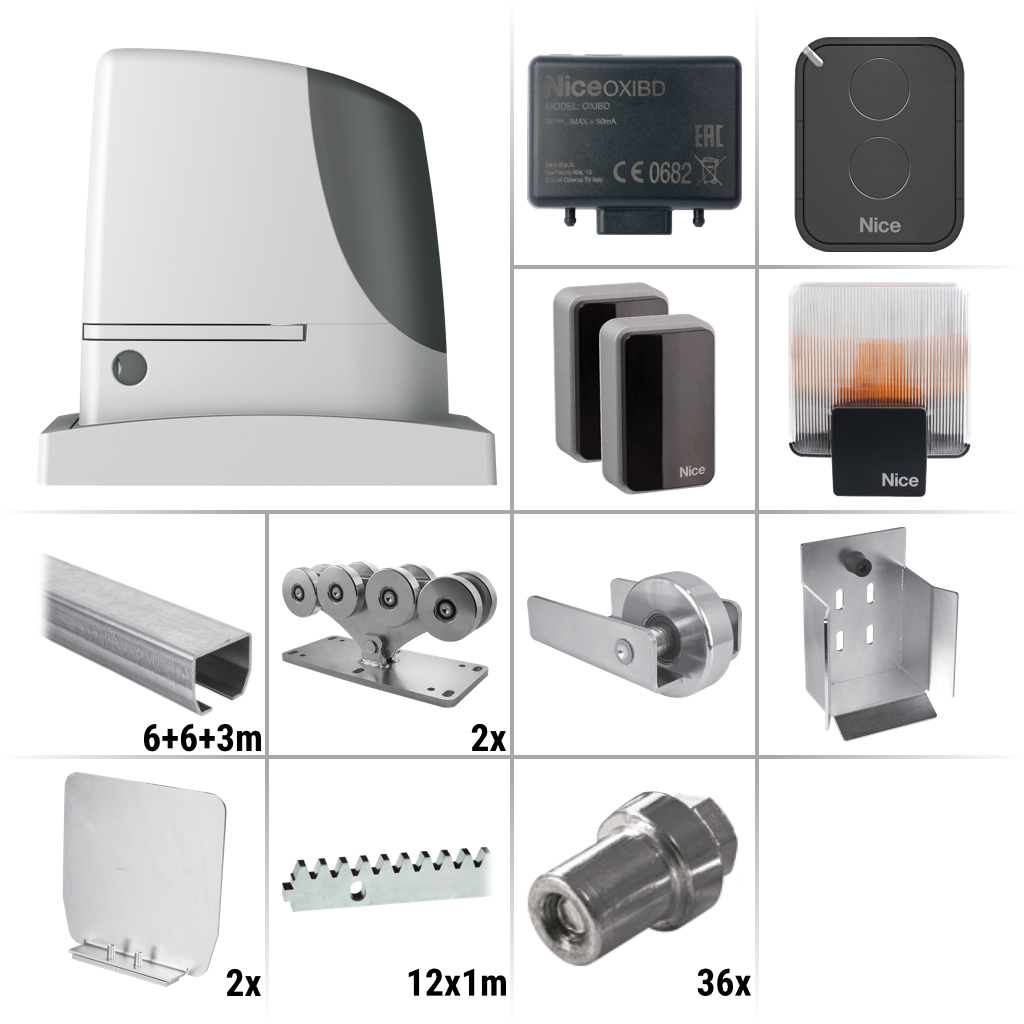

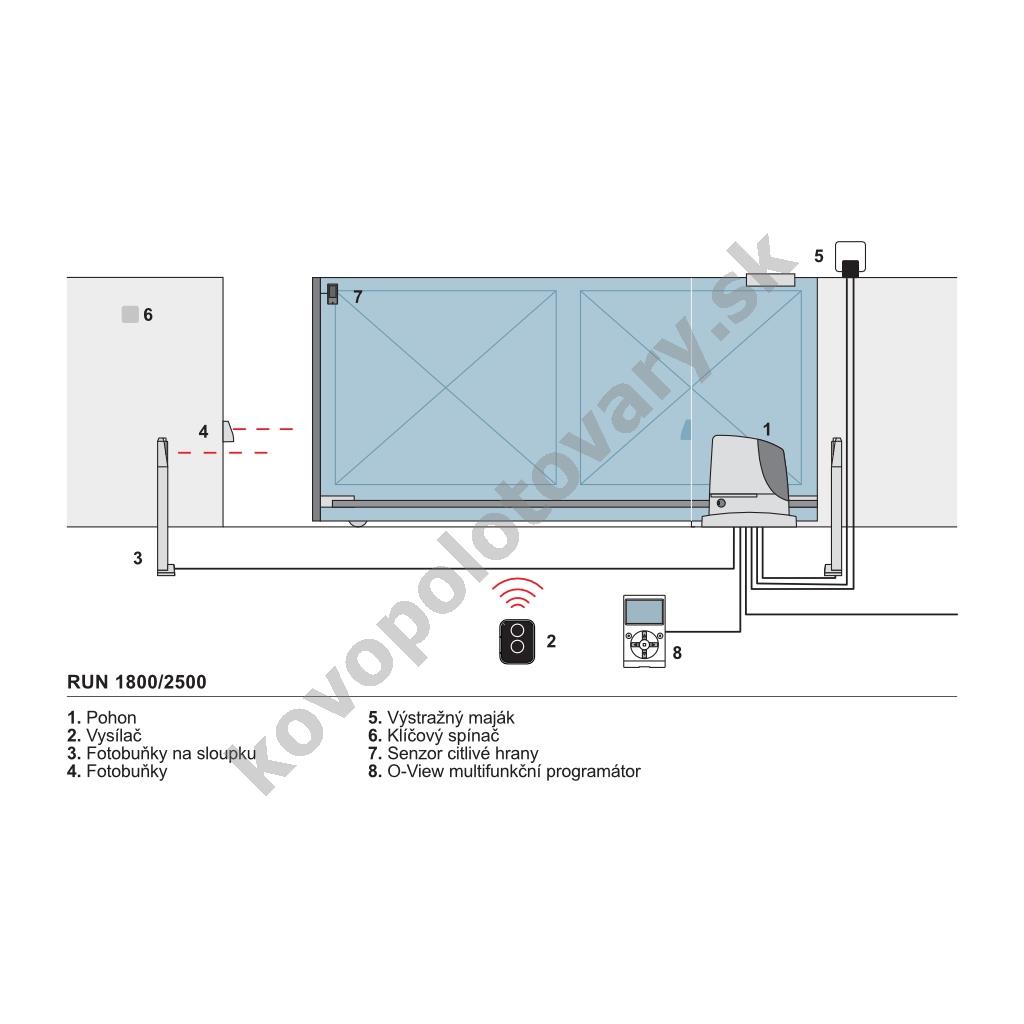

Obsah balenia:
- 1x Nice RUN1800 - pohon
- 1x Nice RUA1 - riadiaca jednotka
- 1x Nice FLO2R-E - diaľkový ovládač (2-kanálový)
- 1x Nice ELDC - bezpečnostný maják
- 1x Nice OXIBD - obojsmerný zásuvný prijímač
- 1x Nice EPBM - bezpečnostné fotobunky (1 pár), dosah 30 m
- 1x Základová (kotviaca) doska a kotviace skrutky do betónu
- 2x Mechanický doraz na hrebeň
- 2x Odblokovací kľúč

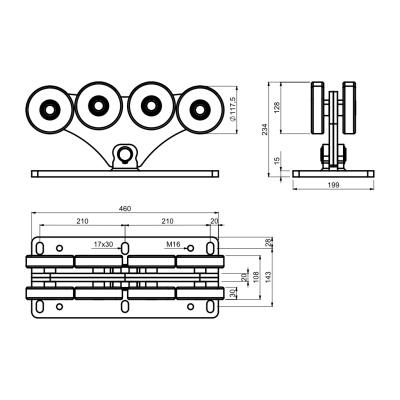

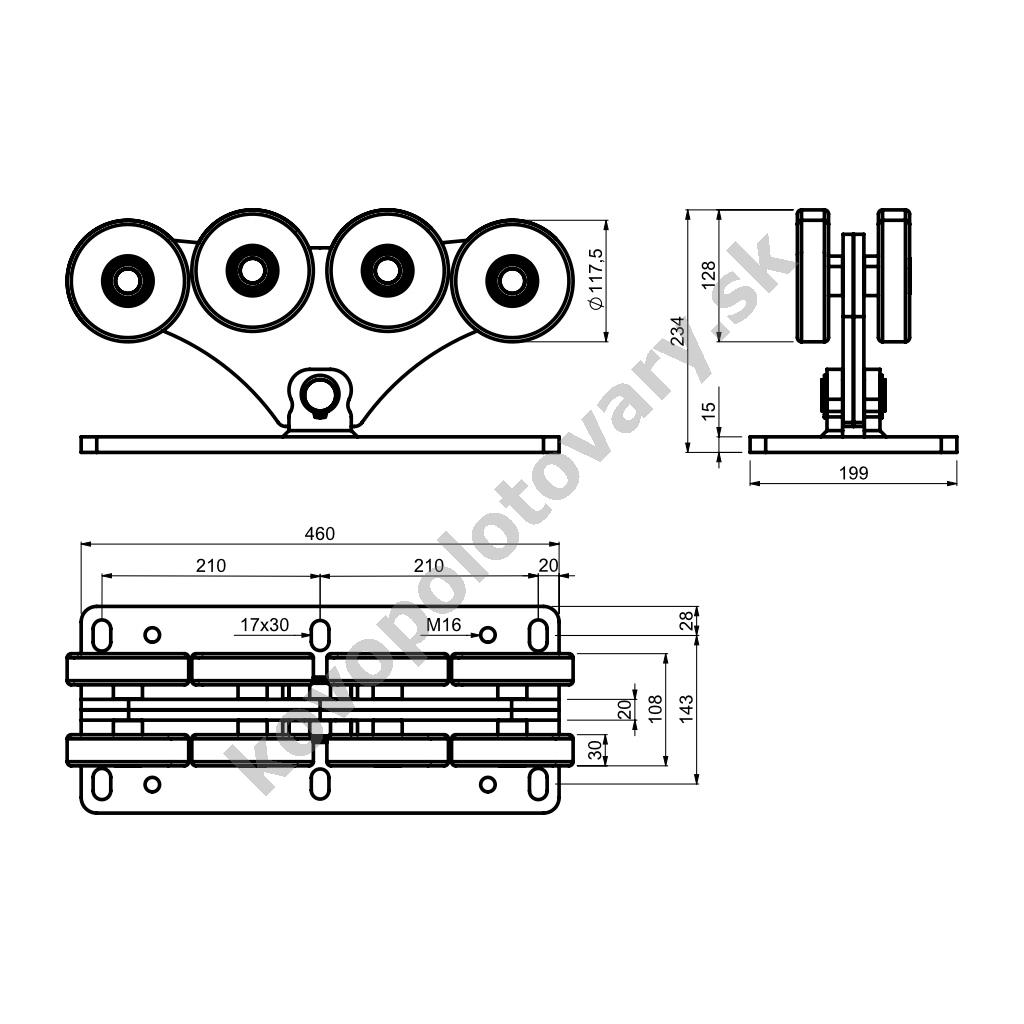

- 2x CAIS SPEED L (1700018) - nosný kyvný vozík

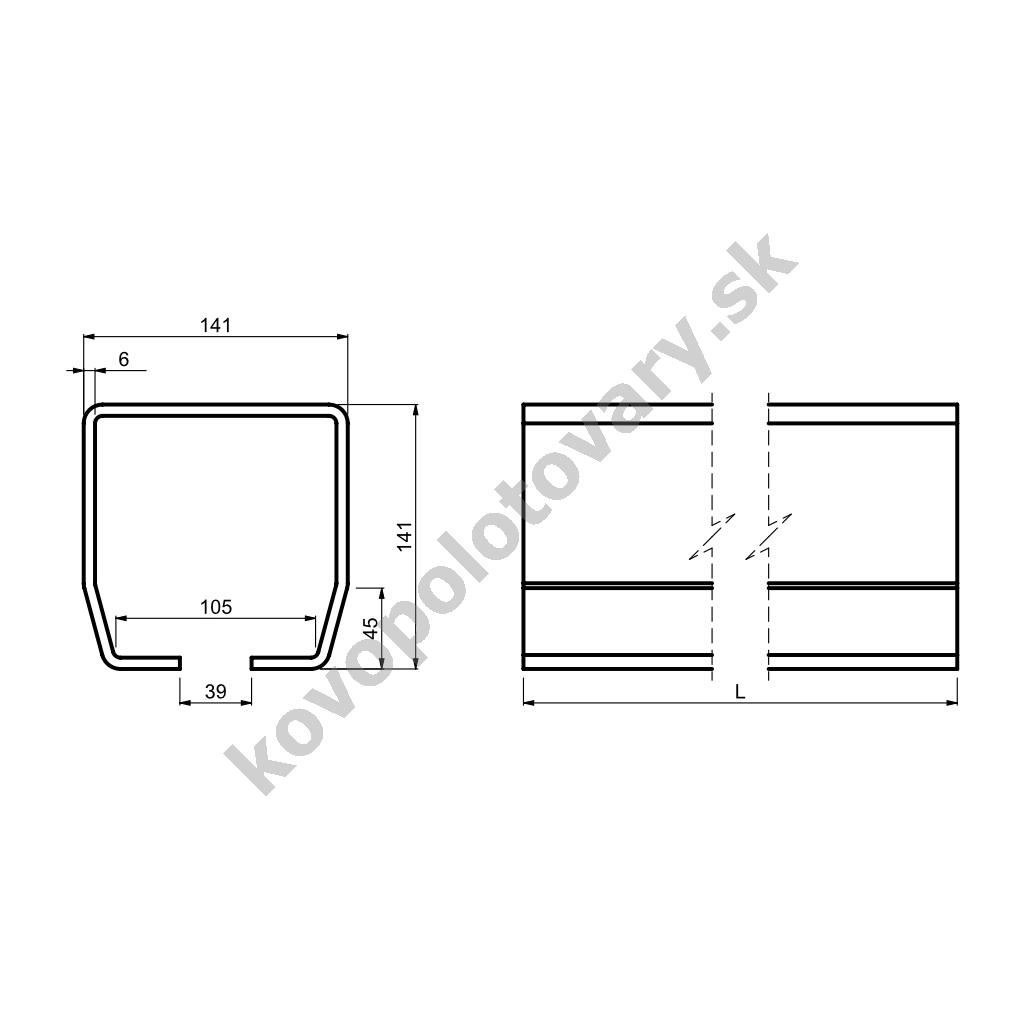

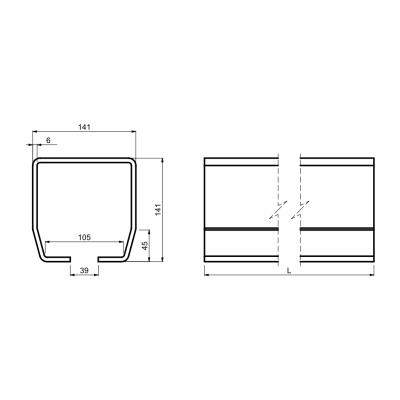

- 2x CAIS STAGE LZ 6 (1700180) - vodiaci C profil 141x141 mm, pozinkovaný, 6 m
- 1x CAIS STAGE LZ 3 (1700019) - vodiaci C profil 141x141 mm, pozinkovaný, 3 m

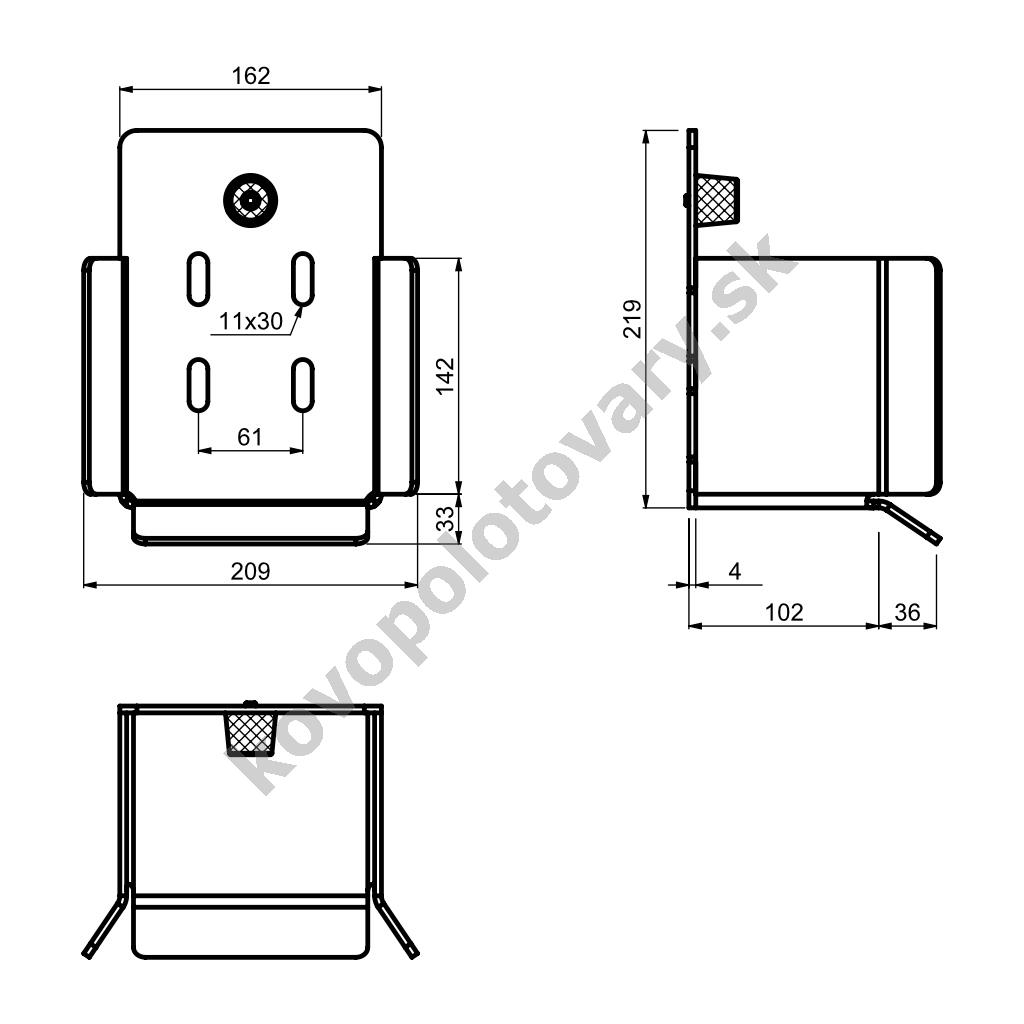

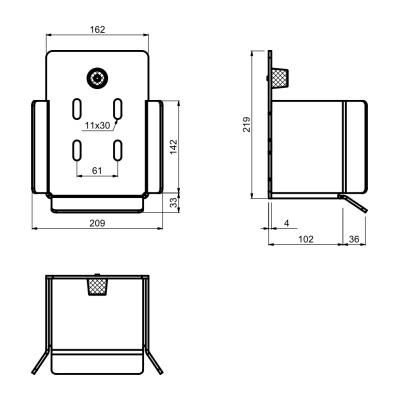

- 1x CAIS LAST L (1700021) - spodná dojazdová kapsa

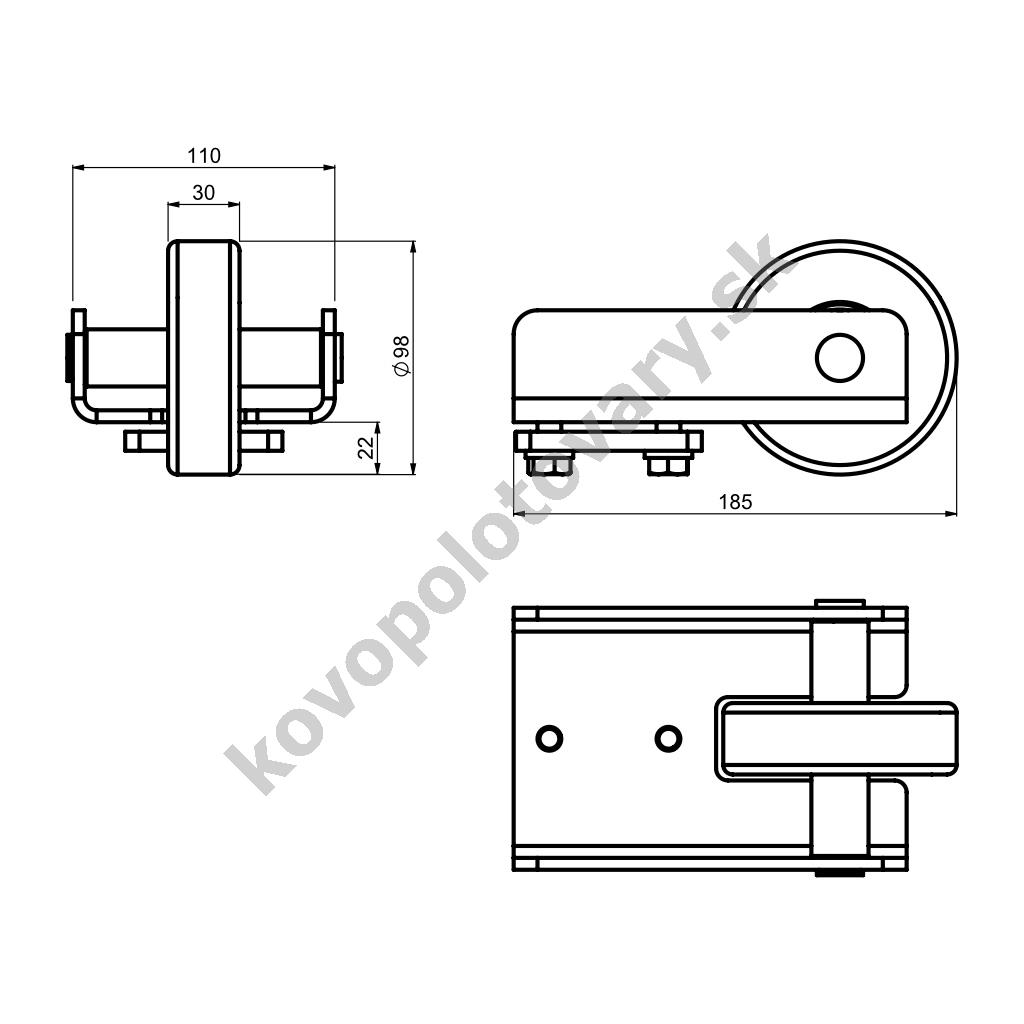

- 1x CAIS RUN L (1700020) - dojazdové koliesko

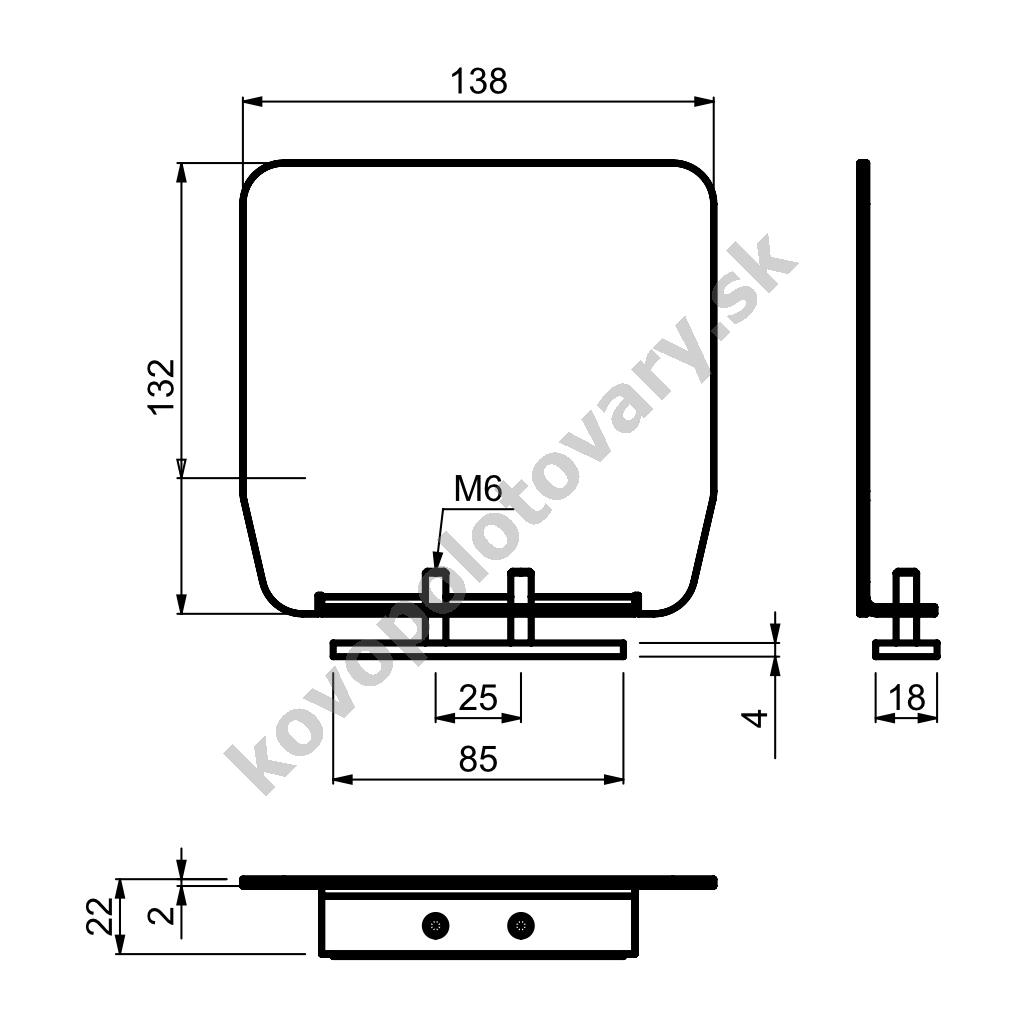

- 2x CAIS CAIS PILOT LN (1700024) - krytka (záslepka) C profilu

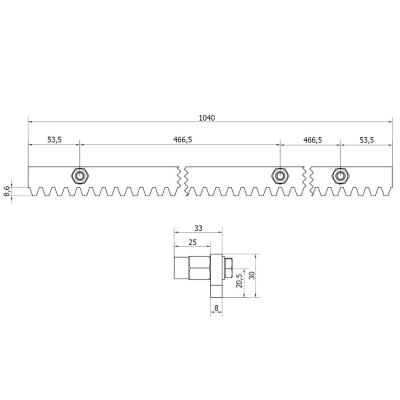

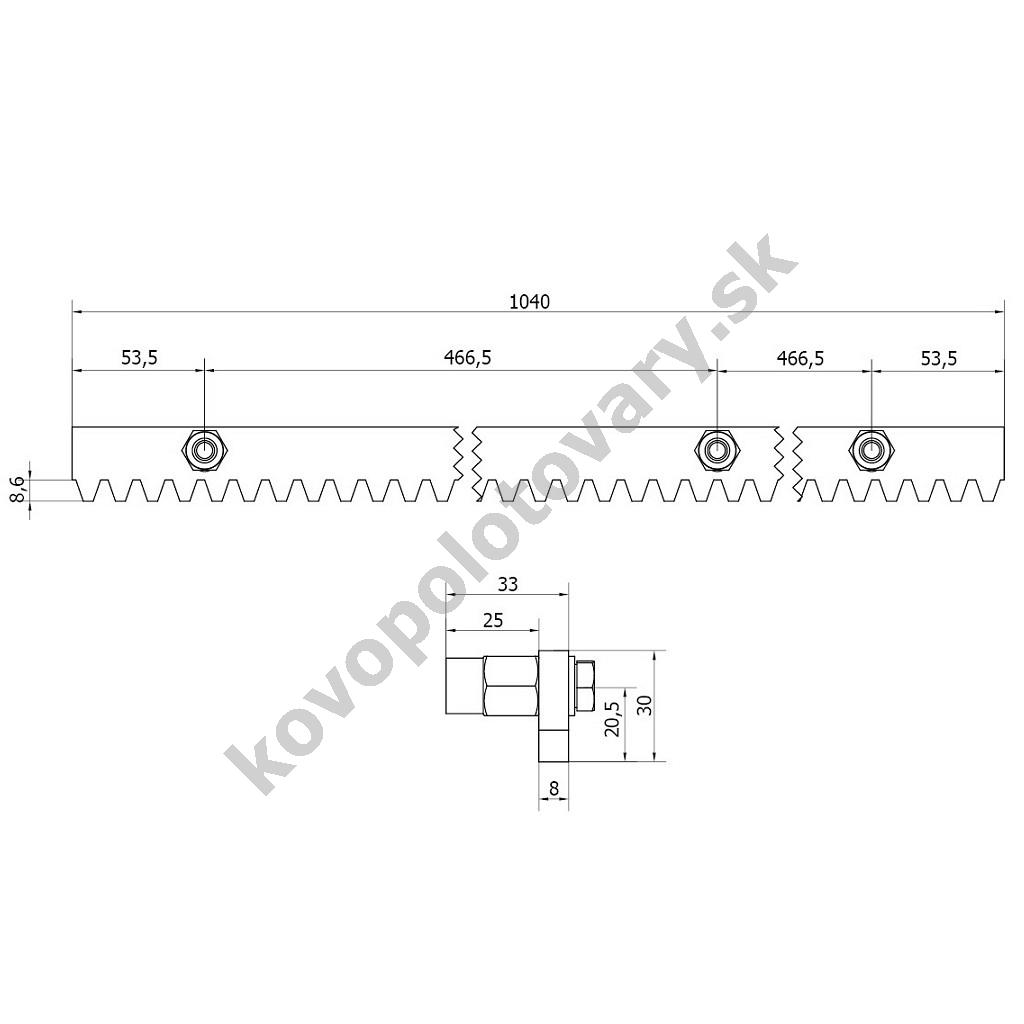

- 12x PSG 60.051 - vodiaci oceľový hrebeň s tromi otvormi na montáž, hr. 8 mm, 1 m
- 12x Montážna sada na uchytenie oceľového hrebeňa s tromi otvormi (navarovacie matice so závitom a fixačné skrutky)

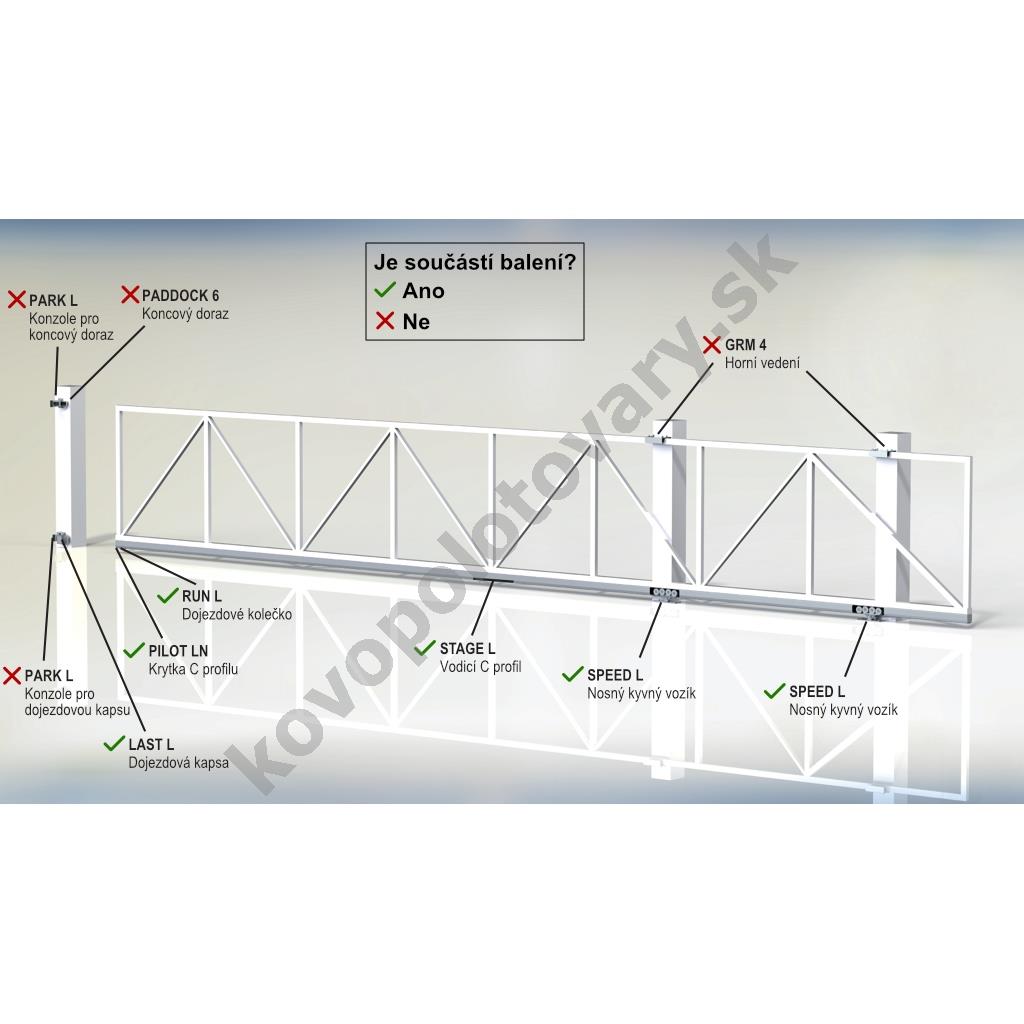

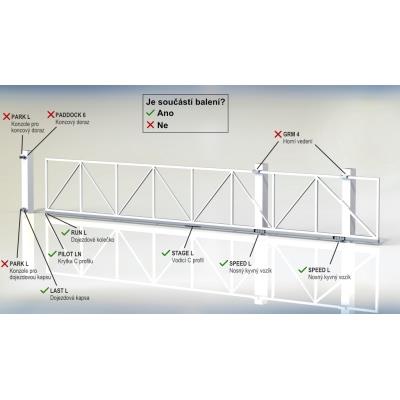

- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Nastaviteľné funkcie pohonu a riadiacej jednotky:
- Automatické zatváranie - brána sa automaticky zavrie po nastavenom čase
- Detekcia prekážok - pri náraze brány do prekážky pohon obráti chod
- Úsporný režim - pri nečinnosti riadiaca jednotka vypne napájanie príslušenstva
- Predblikanie - upozornenie výstražným majákom pred zahájením pohybu brány
- Čiastočné otvorenie - vytvorenie priechodu pre peších jedným stlačením tlačidla ovládača
- Výstup pre elektrický zámok - ovláda elektromechanický zámok
- Režim Master/Slave - hlavný pohon môže ovládať podriadený pohon v realizáciách dvojkrídlových posuvných brán
- Nastaviteľná sila - podľa hmotnosti brány, pre čo najbezpečnejšiu detekciu prekážok
- Programovatelný výstup -výstup pre elektromechanický zámok je nastaviteľný a možno ho prepnúť na signalizáciu otvorenej brány
- Signalizácia porúch - riadiaca jednotka signalizuje poruchy diódami a výstražným majákom
- Plynulý dojazd - brána pred dokončením manévru spomalí a tým znižuje opotrebenie pohonu a konštrukcie brány nárazmi
- Nice BlueBUS - zbernica umožňujúci zapojenie až 15 kompatibilných zariadení za použitia iba dvoch vodičov
- Nice OPERA - riadiaca jednotka je kompatibilná so sériou produktov Nice OPERA a má konektor IBT4N
Technické informácie:
- Napájanie
- Napájacie napätie: 230 V AC
- Napájanie motora: 230 V AC
- Výkon: max. 700 W
- Odber prúdu: max. 3 A
- Parametre brány
- Typ hrebeňa: modul zuba 4
- Hmotnosť brány: max. 1065 kg
- Odporúčaná hmotnosť brány: max. 1065 kg
- Šírka prejazdu: max. 10,8 m
- Odporúčaná šírka prejazdu: max. 10,8 m
- Rozmery pohonu
- Šírka: 400 mm
- Výška: 390 mm
- Hĺbka: 255 mm
- Vlastnosti pohonu
- Krytie: IP44
- Prevádzková teplota: -20 až 50 °C
- Krútiaci moment: max. 40 Nm
- Sila: max. 1100 N
- Vodaicí C profil
- Materiál: oceľ
- Povrchová úprava: galvanické pozinkovanie
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie

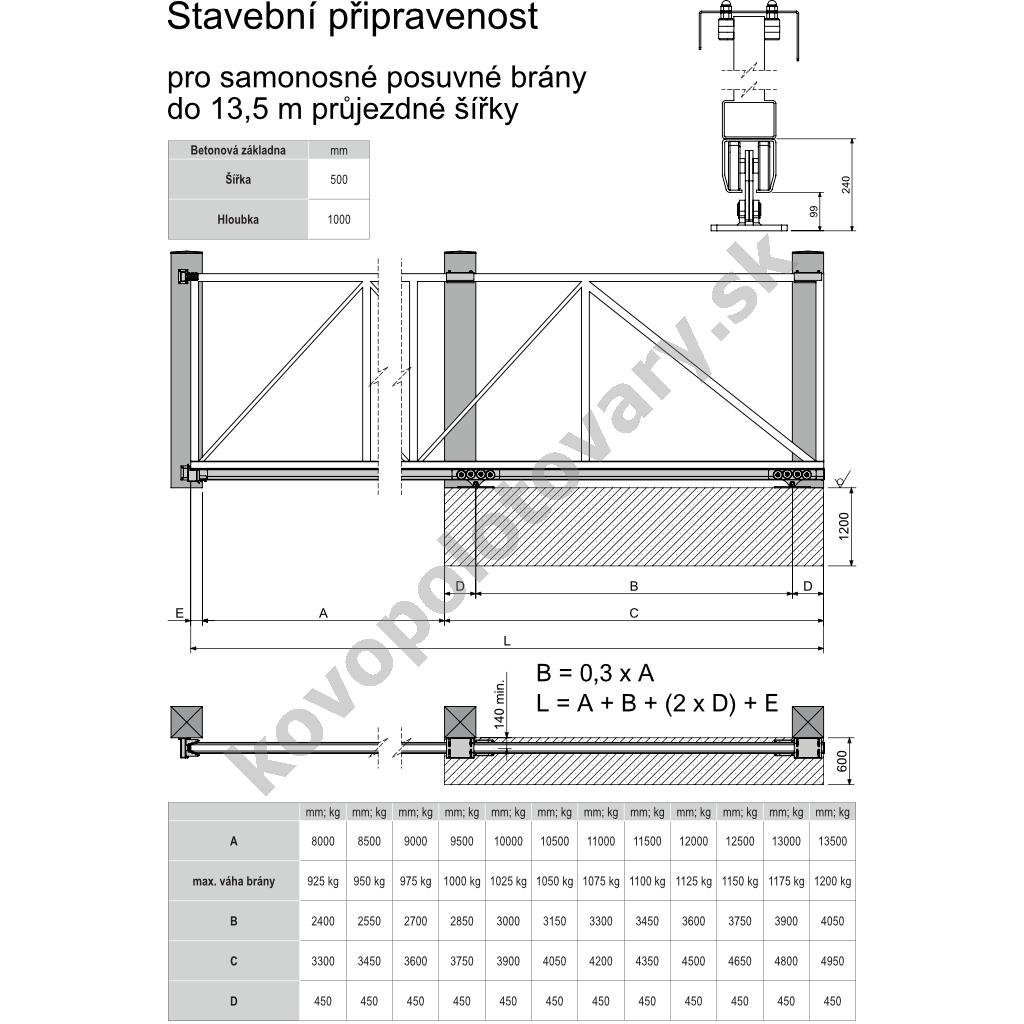

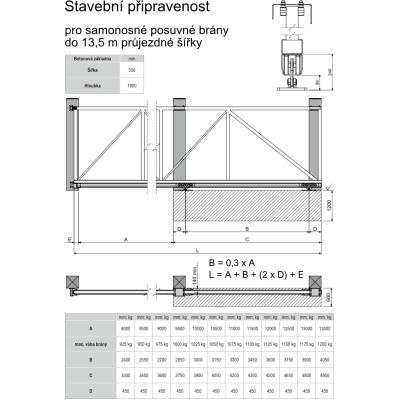

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.
| Parametre | |
|---|---|
| Výrobca pohonu | Nice |
| Max. váha brány (kg) | 1065 |
| Pre šírku prejazdu | do 10,8 m |
| Predajná dĺžka | 6 m
+4 559,89 € |
| Typ setu | set s pohonom |
| Dĺžka balíka | 600 cm |
