7.0 - zostava pre výrobu pojazdu posuvnej nesenej brány do prejazdu 4,2 m a 425 kg, profil bez úpravy
- Popis
- Parametre
- Príslušenstvo
- Alternatívy
- Návody na stiahnutie
- Video
- Články
- Otázka na produkt
Popis
Zostava komponentov pre výrobu pojazdu posuvnej samonosnej (nesenej) brány do 4,2 m prejazdnej šírky a celkovej hmotnosti do 425 kg. Pri dokúpení ďalšieho C profilu je možné túto sadu použiť až do 4,5 m šírky prejazdu a hmotnosti do 450 kg.

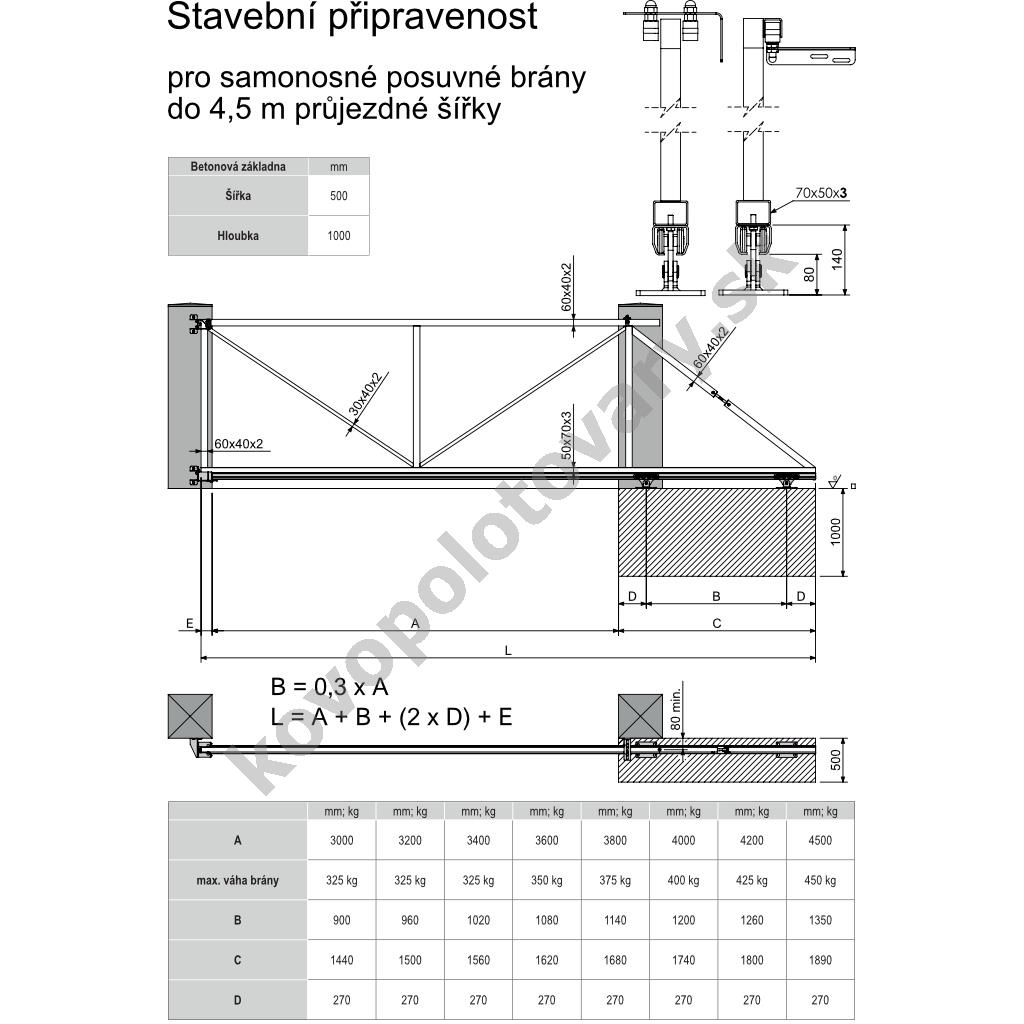

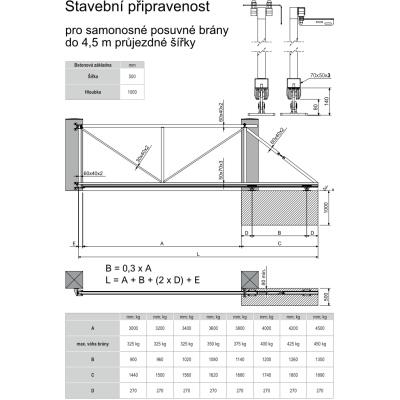

Schéma stavebnej pripravenosti (údaje pre konštrukciu brány a rozmery pre betónovanie základu) možno vidieť na doplňujúcim obrázku.

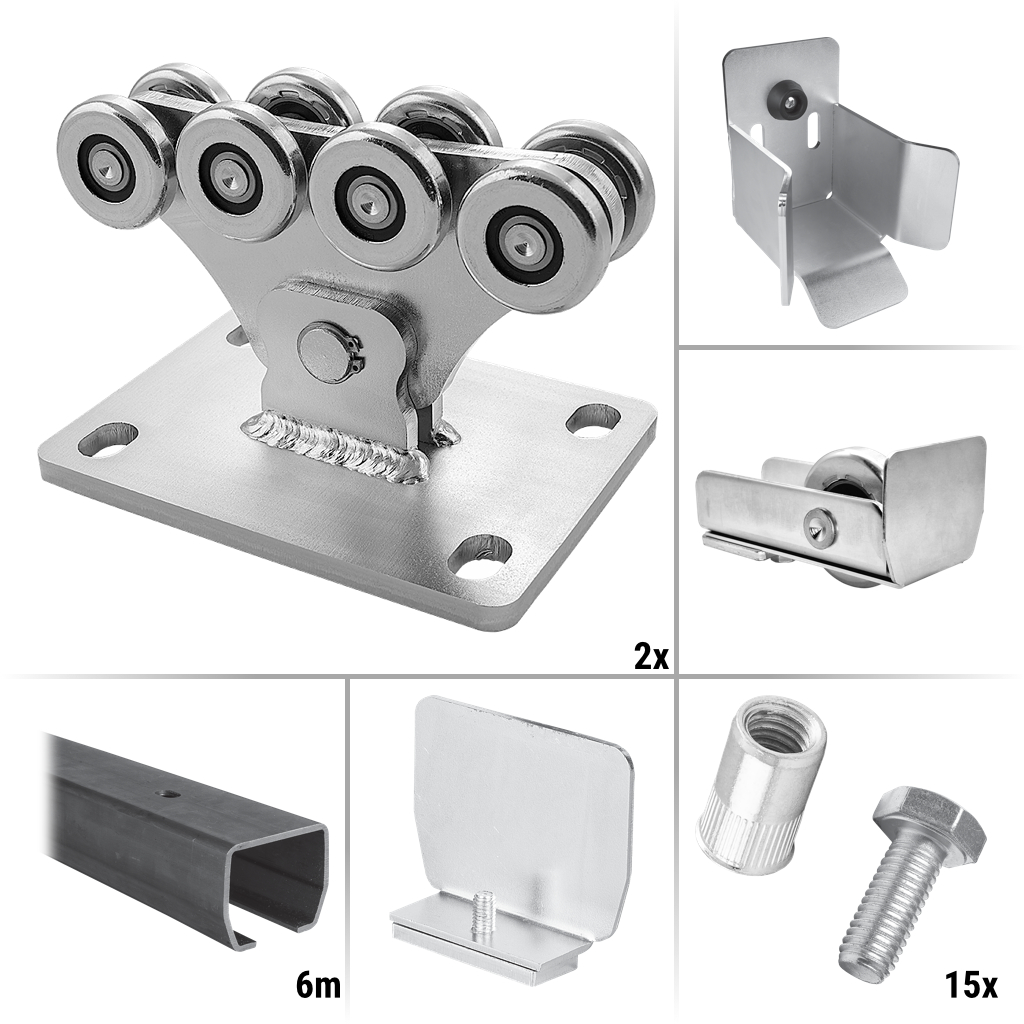

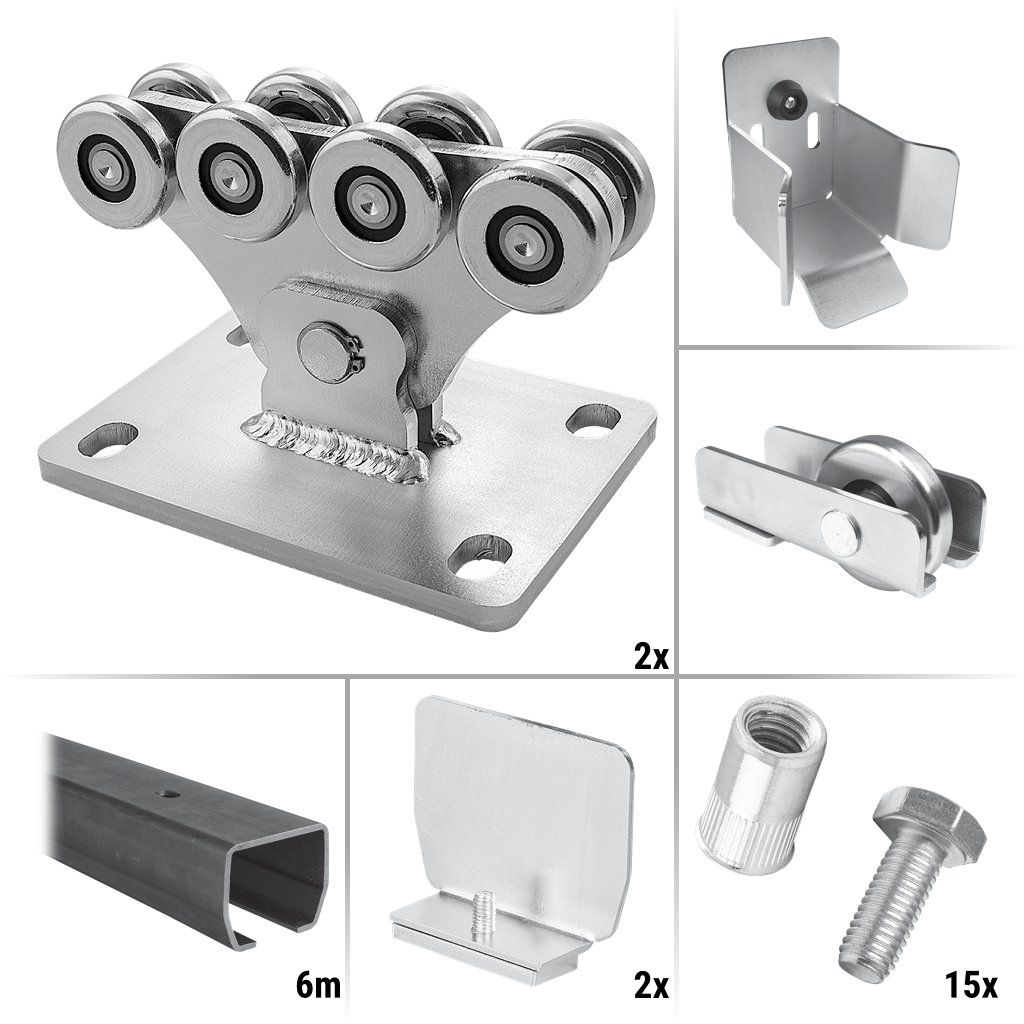

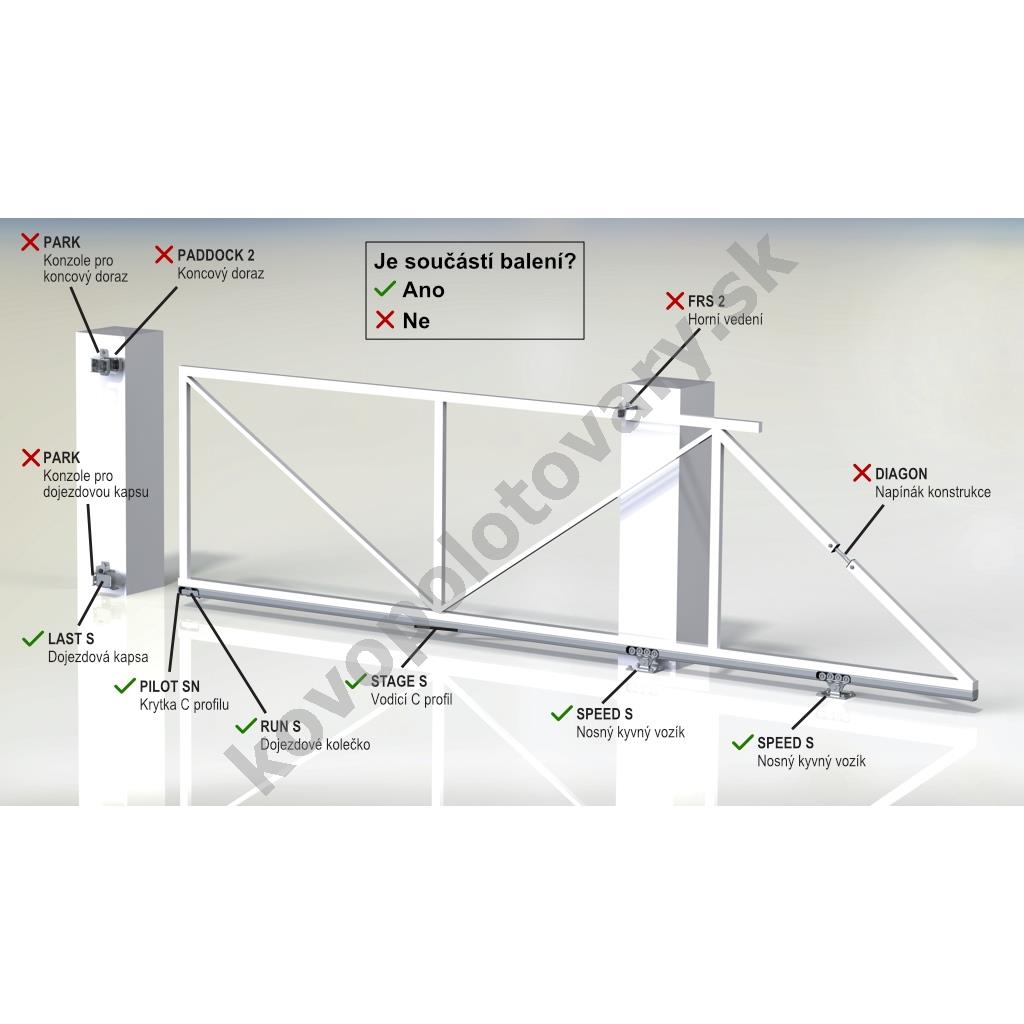

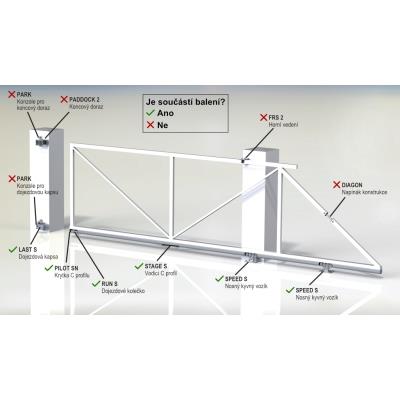

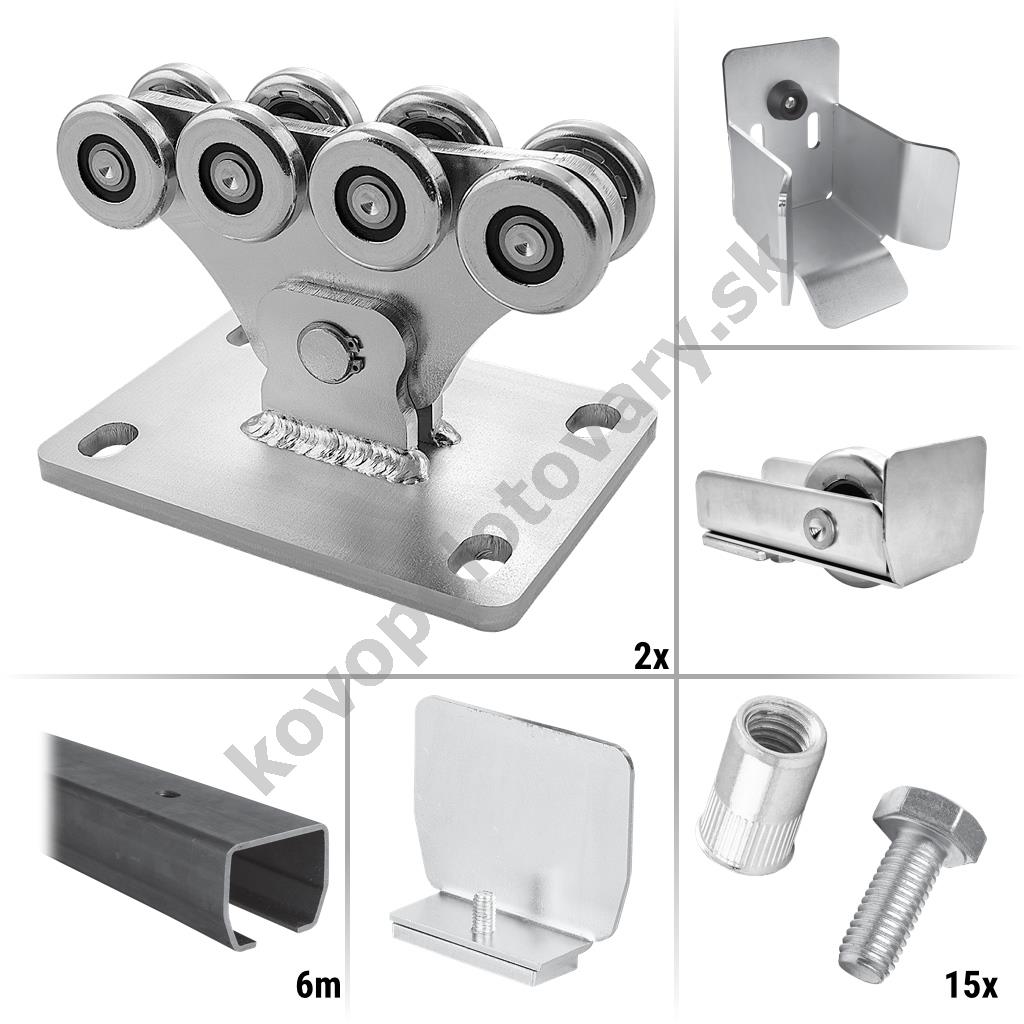

Obsah balenia:

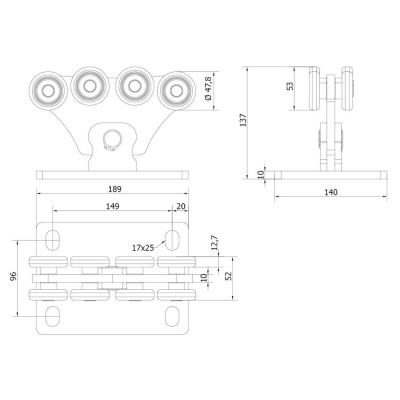

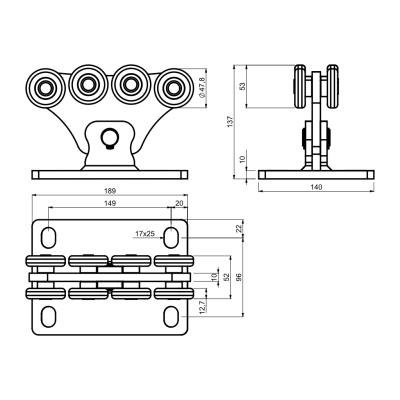

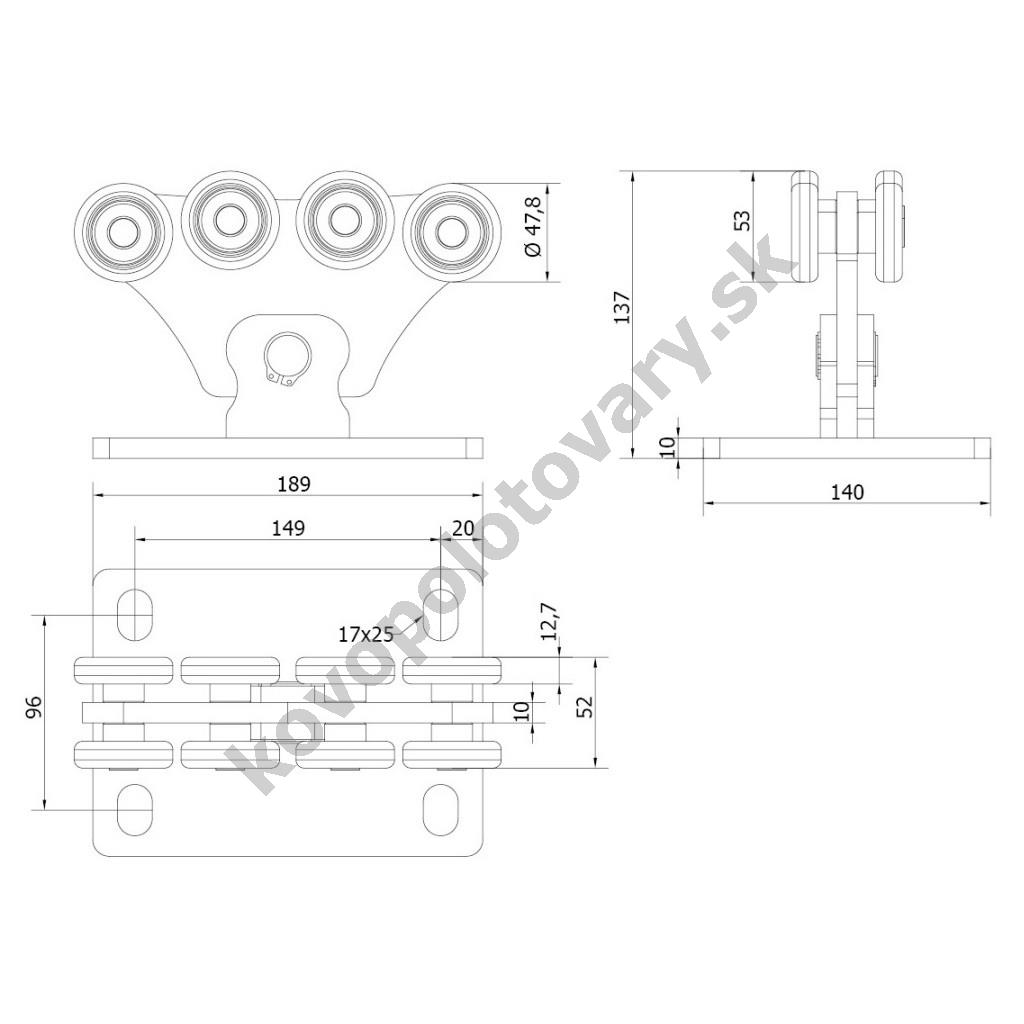

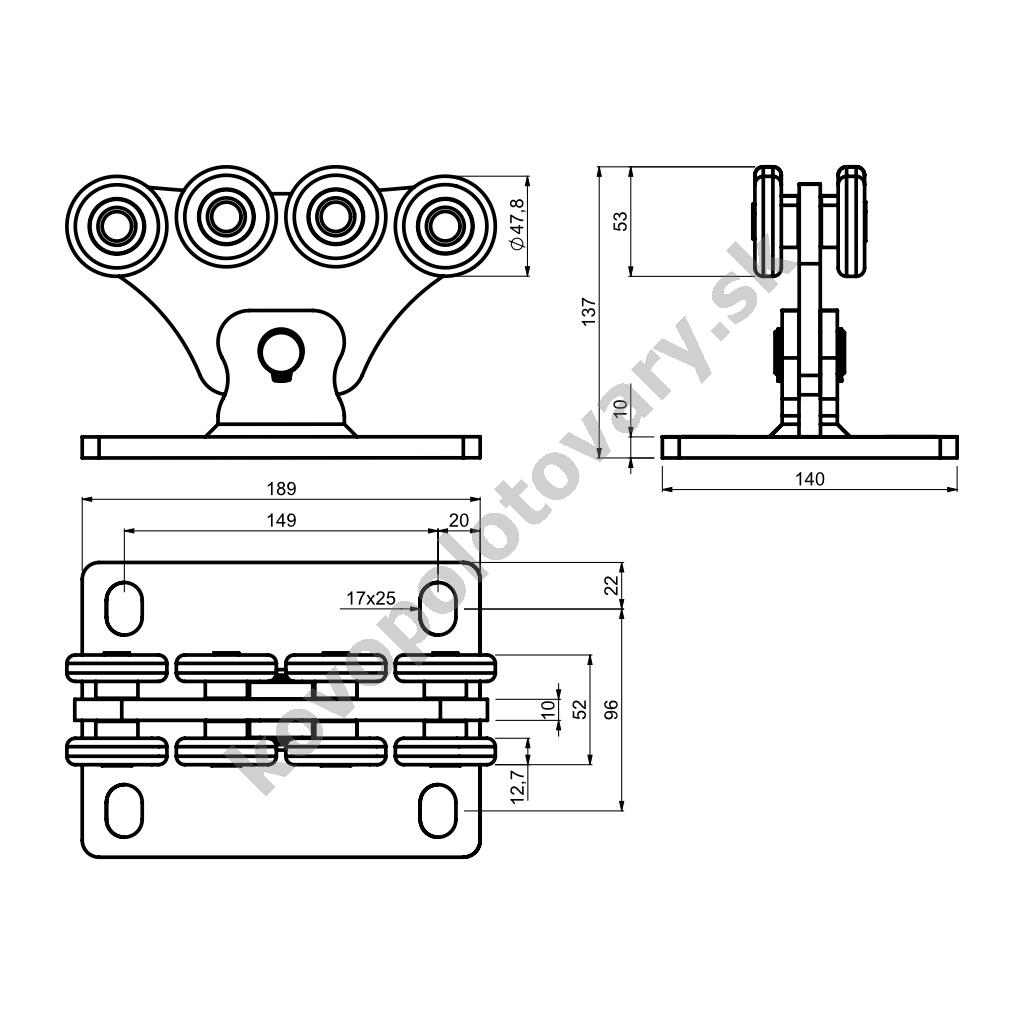

- 2x CAIS SPEED S (1700001) - nosný kyvný vozík

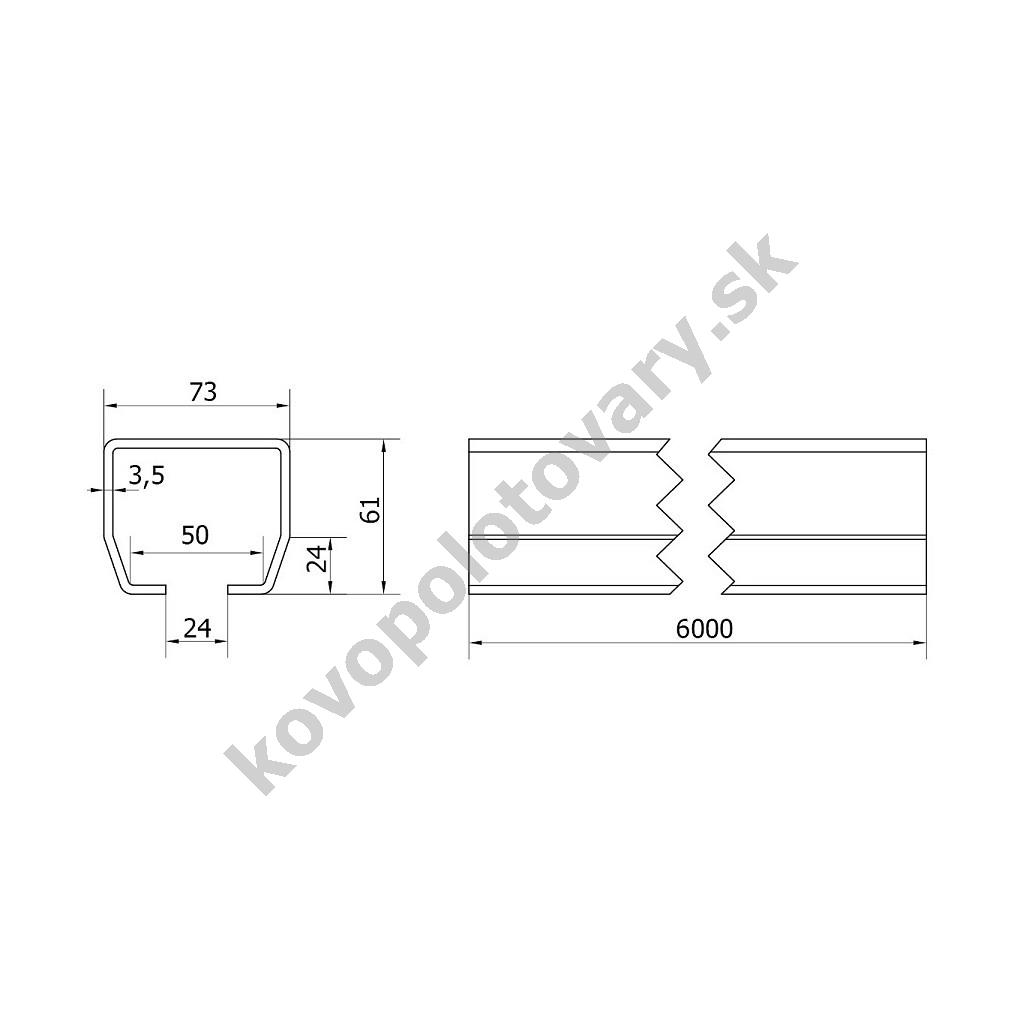

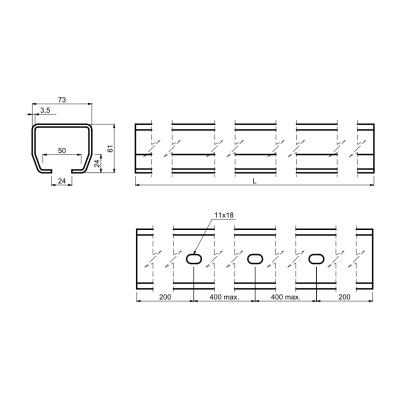

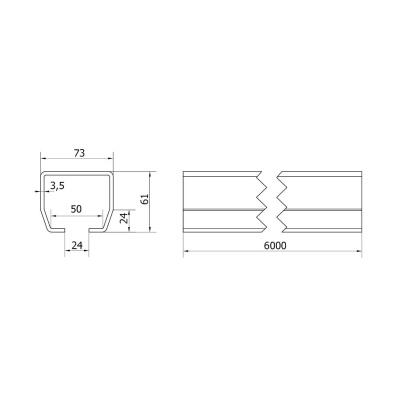

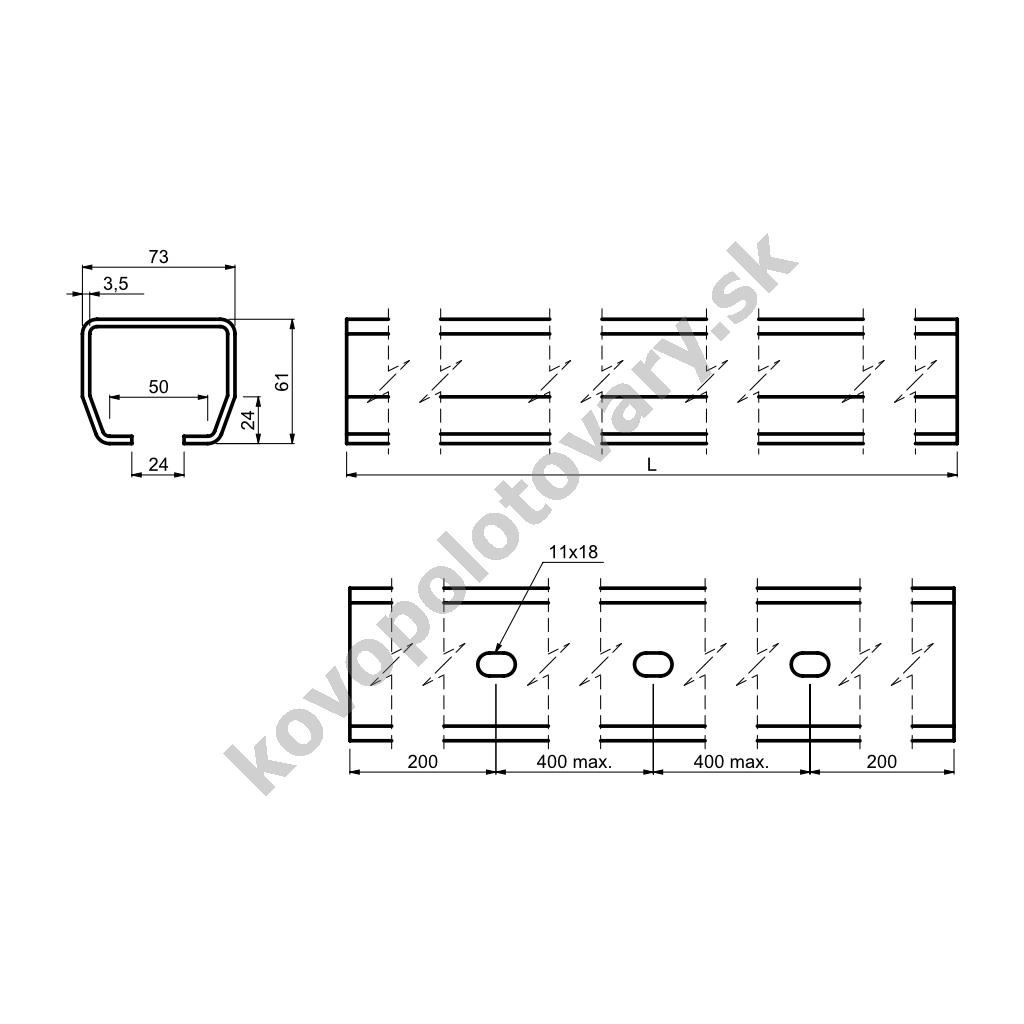

- 1x CAIS STAGE SB 6 (1700002) - vodiaci C profil 73x61 mm, bez povrchovej úpravy (čierny), s otvormi pre priskrutkovanie k rámu brány, 6 m

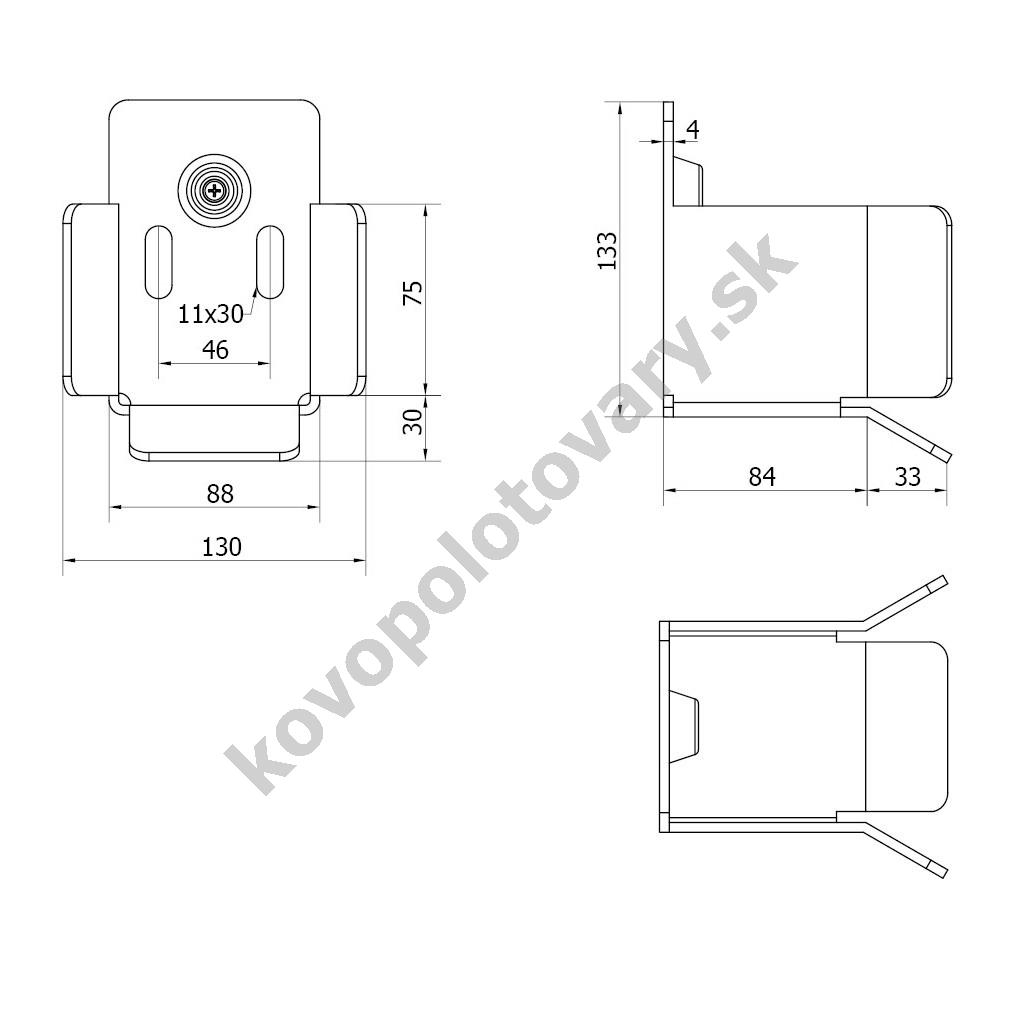

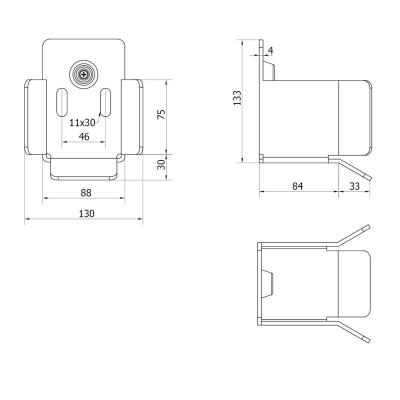

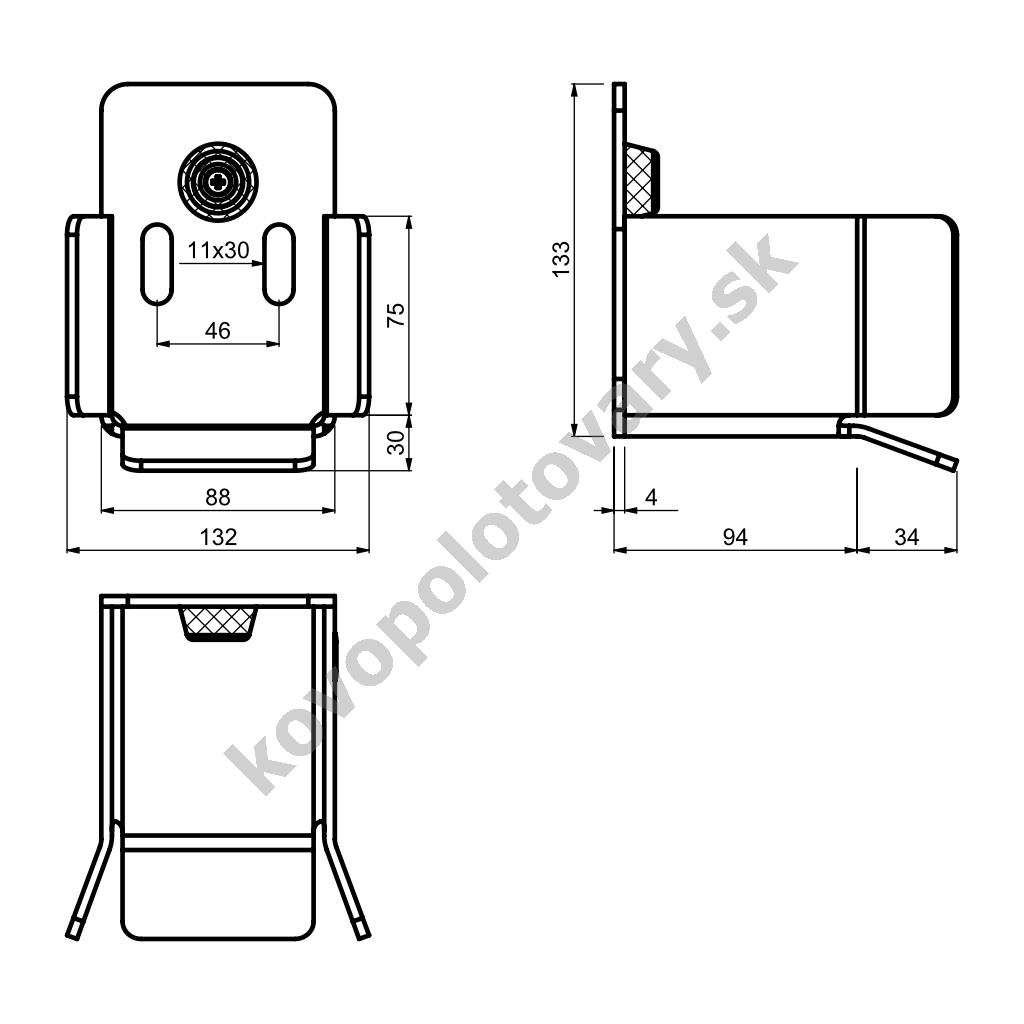

- 1x CAIS LAST S (1700005) - spodná dojazdová kapsa

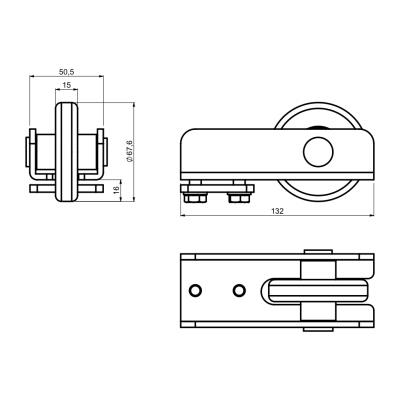

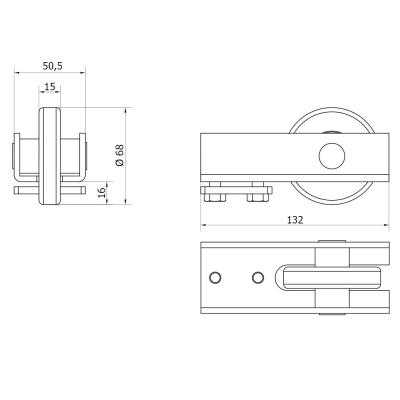

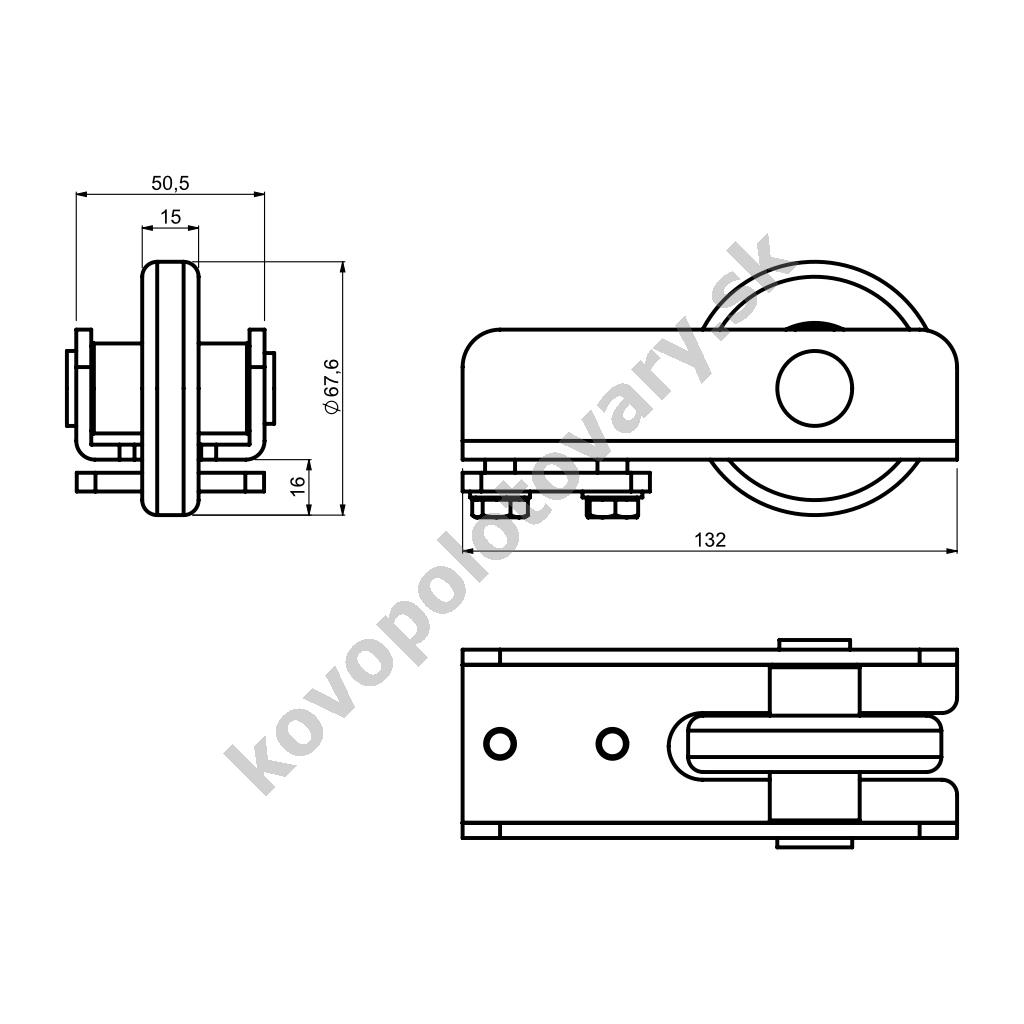

- 1x CAIS RUN S (1700004) - dojazdové koliesko

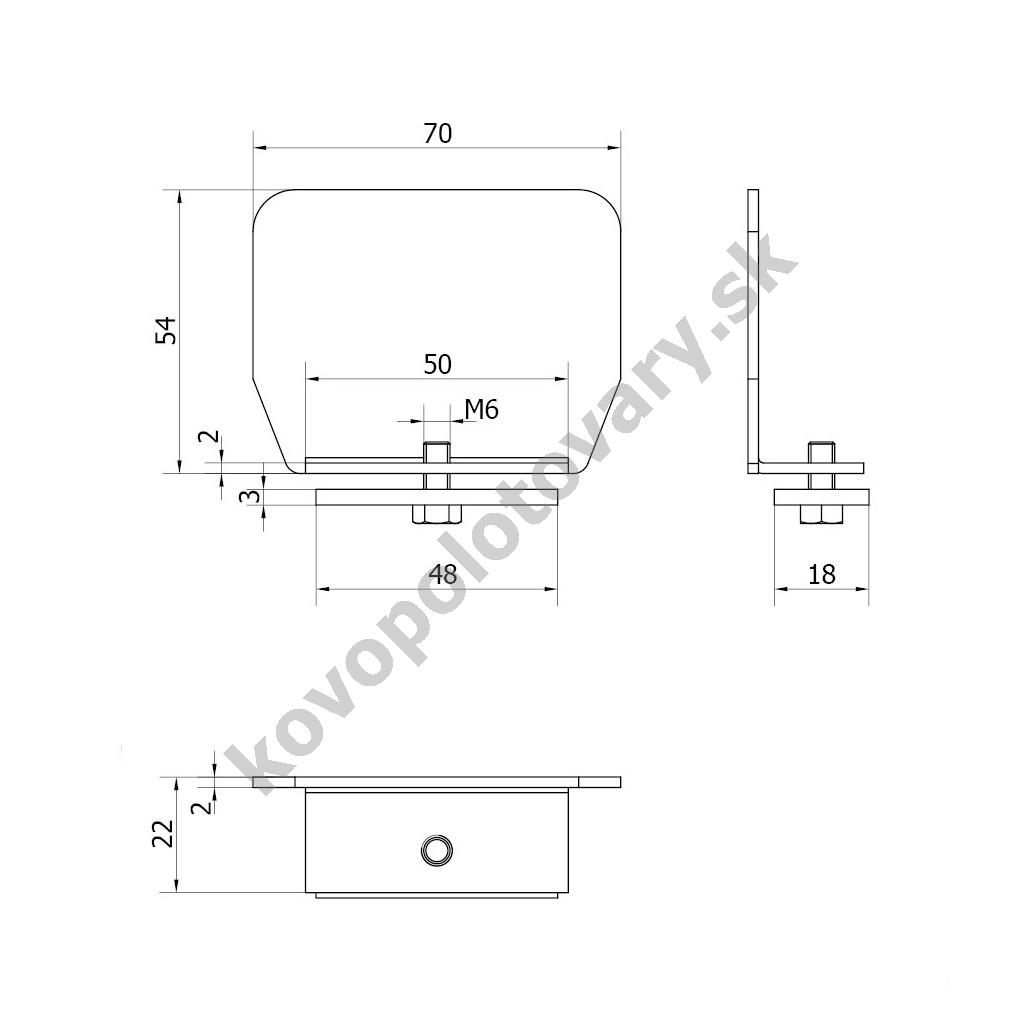

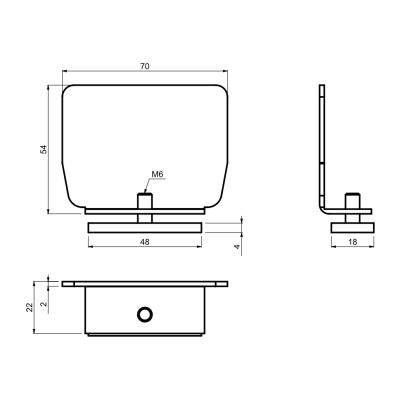

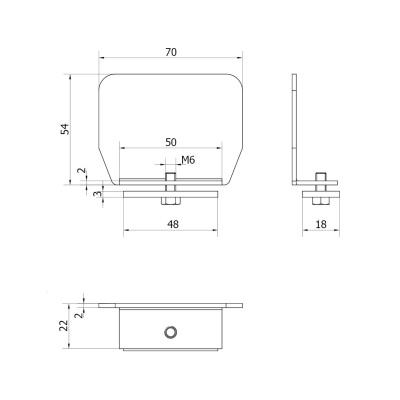

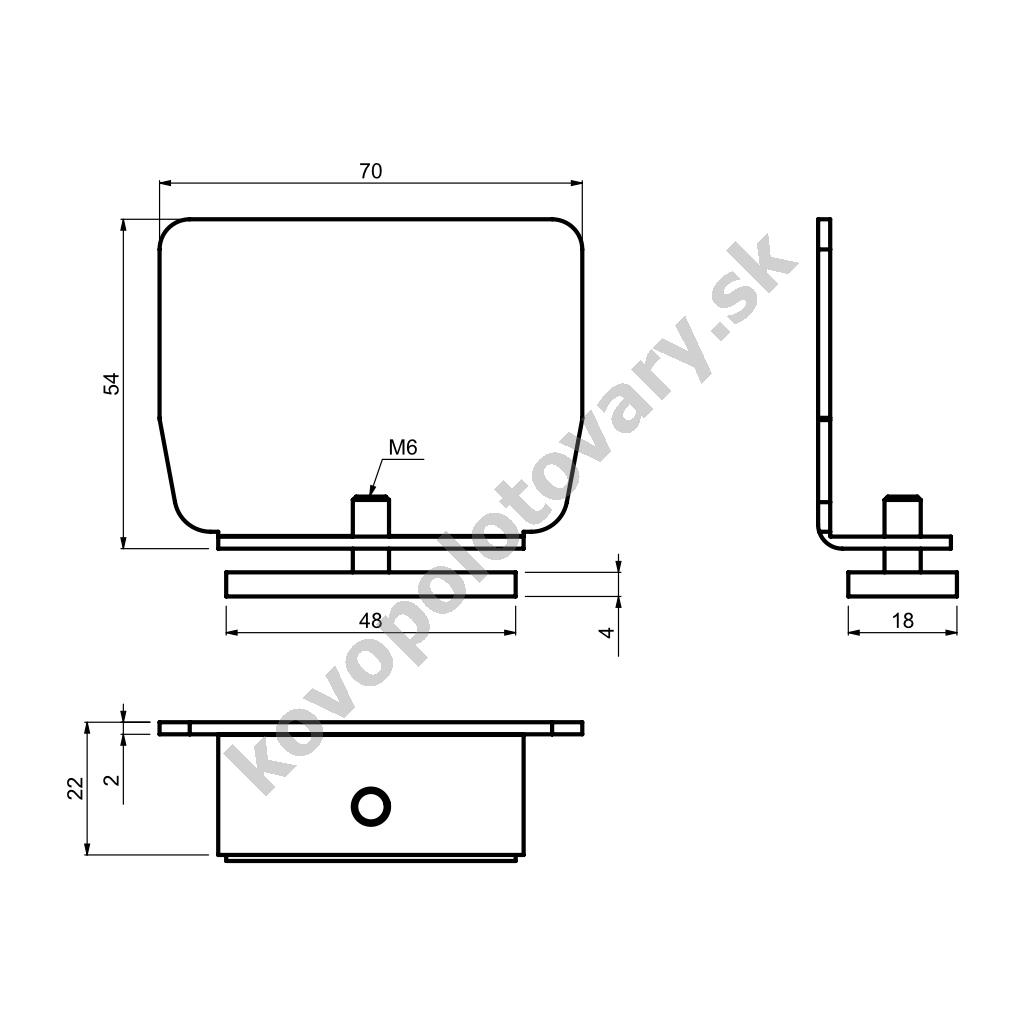

- 1x CAIS PILOT SN (1700007) - krytka (záslepka) C profilu

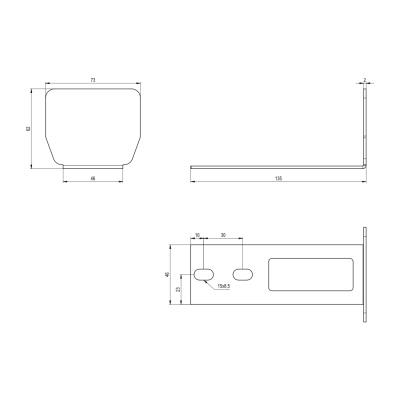

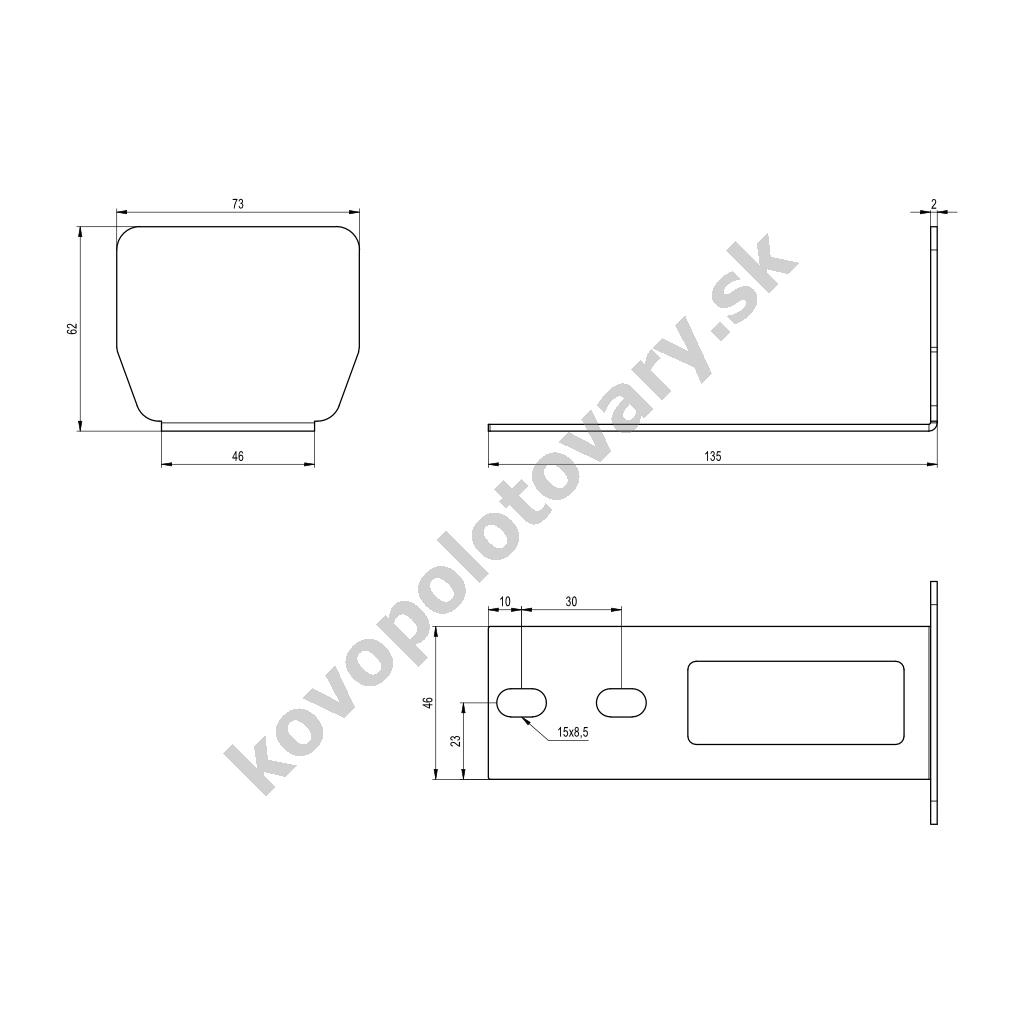

- 1x CAIS PILOT SR (1700404) - krytka (záslepka) C profilu, pre montáž na dojazdové koliesko, predinštalovaná
- 15x DIN-933 M10x25 - skrutka so šesťhrannou hlavou pre pripevnenie C profilu
- 15x Nitovacia matica M10x18 - pre pripevnenie C profilu
- Dôležité: súčasťou balenia nie je horné vedenie, vodiaca rolka. Dôvodom je viacero možností konštrukčného prevedenia. Vhodné horné vedenia nájdete v súvisiacich položkách.
Technické informácie:
- Parametre brány
- Hmotnosť brány: max. 425 kg
- Šírka prejazdu: max. 4,2 m
- Vodiaci C profil
- Materiál: oceľ
- Povrchová úprava: žiadna
- Komponenty pojazdu
- Materiál: oceľ (časti môžu byť z PVC, gumy alebo nylonu)
- Povrchová úprava: galvanické pozinkovanie
| Parametre | |
|---|---|
| Max. váha brány (kg) | 425 |
| Pre šírku prejazdu | do 4,2 m |
| Typ setu | set bez pohonu |
| Predajná dĺžka | 6 m |
| Dĺžka balíka | 600 cm |
| Výrobca | CAIS |
